LabVIEW主轴故障诊断案例
LabVIEW 开发主轴机械状态识别与故障诊断系统，适配工业场景主轴振动监测需求。通过整合品牌硬件与软件算法，实现从信号采集到故障定位的全流程自动化，为设备维护提供数据支撑，提升数控机床运行可靠性。
面向精密制造企业数控机床主轴监测场景，针对主轴机械故障（如轴不对中、轴承磨损）导致的加工精度下降、停机风险，通过实时采集 X/Y/Z 三向振动信号，结合时域 / 频域分析算法，实现主轴状态实时评估与早期故障预警，解决传统人工巡检 “欠保养”“过保养” 问题。

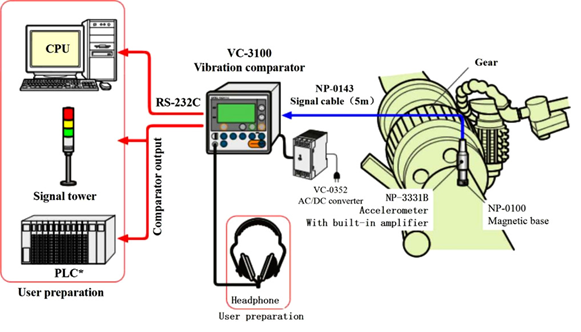

硬件选型
-
传感器：选用基恩士（Keyence）CA-DH 系列加速度传感器，覆盖 0.5Hz-20kHz 宽频响应，IP67 防护等级适应工业粉尘环境，三轴同步采集确保振动信号完整性。
-
数据采集卡：采用NI（National Instruments）USB-6366，16 位分辨率、80MS/s 采样率满足高频信号分析需求，即插即用特性适配现场快速部署。
-
工控机：配备研华（Advantech）UNO-3082G，酷睿i5 处理器 + 8GB 内存保障实时数据处理，宽温设计（-20℃~60℃）适应车间复杂环境。
选型依据：品牌硬件兼容性强、可靠性高，基恩士传感器高精度匹配主轴微振动监测需求，NI 采集卡与 LabVIEW 无缝集成缩短开发周期，研华工控机满足24 小时连续运行要求。
软件架构
核心功能模块
-
信号预处理
-
支持 CSV/TDMS 格式数据导入，通过 LabVIEW 信号处理函数库实现带通滤波（剔除环境噪声）、数据截断（提取有效信号段）。
-
创新点：基于滑动窗口算法动态更新标准信号库，适应主轴长期运行后正常状态漂移。
-
-
状态识别
-
时域分析：计算绝对平均值、均方根、方差、峭度因子 4 项特征量，与标准信号比值超过阈值（如均方根 1.5 倍）触发预警。
-
频域分析：对 500Hz 内频域段进行皮尔逊相关系数计算，相关系数 < 0.6 判定状态异常。
-
可视化：通过 LabVIEW 图表控件实时显示三向振动波形、幅值谱，状态结果以红绿指示灯直观呈现。
-
-
故障诊断
-
集成幅值谱、自功率谱、倒频谱、STFT 时频谱多维度分析工具，结合转子 / 轴承 / 齿轮故障特征频率公式（如轴不对中特征为转频 2 倍频突出）自动匹配故障类型。
-
支持输入主轴转速、轴承参数（节圆直径 D、滚珠数 Z 等），动态计算理论故障频率并与实测频谱对比。
-
软件架构优势
-
模块化设计：状态识别与故障诊断独立封装，可单独调用或级联运行，便于功能扩展（如后期接入温度、电流监测）。
-
实时性强：基于 LabVIEW 数据流编程特性，信号处理延迟 < 50ms，满足工业现场实时预警需求。
-
人机交互友好：自定义界面控件（如旋钮设置阈值、表格显示特征量比值）符合工程师操作习惯，故障报告可一键导出 PDF。
对比其他架构特点：
-
相比传统 MATLAB+DAQ 方案，LabVIEW 图形化编程降低算法部署门槛，代码调试效率提升 30%；
-
较 PLC + 组态软件架构，具备更强大的信号分析能力，支持非平稳信号时频分析（如 STFT），适用于复杂机械故障定位。
问题与解决
-
工业环境干扰抑制
-
问题：车间电磁干扰导致振动信号含高频噪声，影响特征量计算准确性。
-
解决：采用 LabVIEW “小波去噪” 函数，通过 db4 小波基对信号进行 5 层分解，剔除信噪比 < 3 的高频噪声分量，实测信噪比提升至 8.5dB。
-
-
多源数据同步采集
-
问题：三轴传感器同步采集时存在微小时序偏差，导致频域相关系数计算误差。
-
解决：利用 NI 采集卡硬件时钟同步功能，设置采样时钟源为板载 10MHz 晶振，同步精度 < 1μs，确保三向信号时间戳一致。
-
-
故障特征频率适应性
-
问题：主轴传动链复杂（如案例中二级齿轮传动），理论故障频率计算需动态匹配传动比。
-
解决：在软件中嵌入传动比计算模块，根据输入的各轴转速（如案例中 I 轴 885r/min→Ⅱ轴 3915r/min）自动生成频率映射关系，故障频率匹配误差 < 2%。
-
LabVIEW体现
-
快速开发：基于图形化编程，2 周内完成从需求分析到原型系统搭建，较文本编程缩短 50% 开发周期。
-
硬件集成：无缝兼容 NI、基恩士等品牌硬件，通过 DAQmx 驱动直接配置采集参数，避免底层驱动开发成本。
-
算法复用：内置丰富的信号处理函数库（如 FFT、相关系数计算），支持自定义算法封装（如案例中状态识别阈值判定逻辑），便于技术积累与团队协作。
通过LabVIEW 整合大品牌硬件与专业算法，构建了高可靠性的主轴故障诊断系统，其模块化架构、实时分析能力及工业环境适应性，为智能制造领域设备健康管理提供了可复用的技术方案。
