信息化安全与自主可控需求：国产飞腾D2000 VPX3U主板设计与实践

当前大环境下，国产化硬件平台的自主可控显得愈发重要。基于飞腾处理器的VPX3U主板，以100%国产化率为基础，兼顾高性能与开放扩展，为国防领域、交通信号处理、嵌入式AI 与安全通信等场景提供了可靠支撑。以下从硬件架构、接口资源、固件与操作系统支持、设计验证与典型应用等方面，深入剖析技术实现与落地要点。

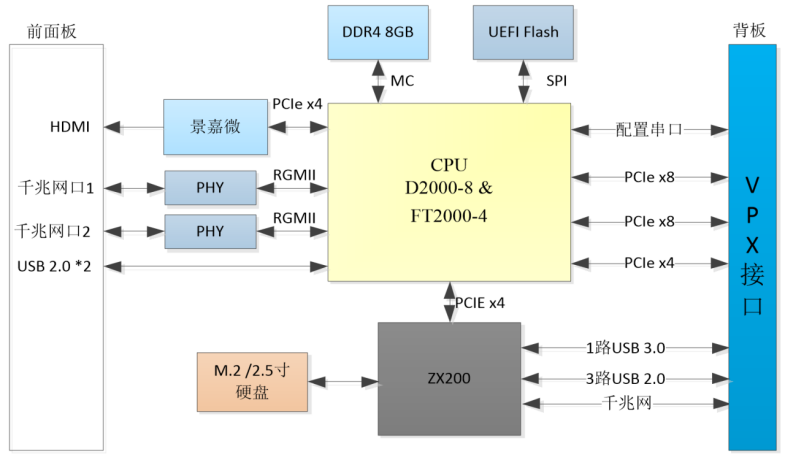

一、系统架构概览

1、主控处理器：

飞腾D2000 八核处理器，主频2.0–2.3 GHz；兼容FT2000/4 四核处理器，主频2.2–2.6 GHz；可根据性能需求灵活选型

2、内存：

板载8 GB DDR4（可扩展至16 GB ECC或非ECC）

3、存储：

M.2 接口 ×1 或 2.5″ SATA 硬盘插槽 ×1，灵活选配

二、主要外设与扩展能力

1、PCIe 扩展：

PCIe x16 ×1（可分为双路 x8 模式）

PCIe x4 ×1

2、网络与通信：

千兆以太网口 ×3

前面板 ×2，背板 ×1

支持通过接口板进一步扩展至 1 GbE、10 GbE 或更高带宽

3、串口通信：

UART ×4（3.3 V TTL 电平），适用于传感器和调试终端

4、USB ：

USB 接口

前面板 USB 2.0 ×2

后面板 USB 3.0 ×1，USB 2.0 ×3

5、显示：

景嘉微显示芯片

HDMI 输出 ×1（前面板）

三、BIOS 与操作系统支持

1、BIOS：飞腾 UEFI 固件，具备安全启动、固件升级与远程管理接口

2、操作系统：完全兼容银河麒麟 V10 等主流国产操作系统；

已完成驱动适配，包括网络、存储与显示驱动；

可定制系统镜像，满足不同部署环境需求；

四、核心特点

1、100%国产化、可定制化：①全面采用国产芯片与器件；

②支持扩展子板与背板按需定制，满足不同应用场景。

2、OpenVPX 标准兼容：①基于3U VPX 总线架构，符合 OpenVPX VPX3U 协议；

②高性能、高可靠性的应用系统平台；

3、优化的拓扑结构：①多级交叉交换与背板互联，支持多种高速串行总线（PCIe、千兆网、USB 等）

②确保信号完整性与带宽利用率

4、高可靠性设计：①军工级元器件，支持实验室、野外及机舱等苛刻环境

②全板热仿真与振动测试，通过工业级与军标级认证

5、广泛应用：①实时数据采集、处理、传输与存储

②适用于航空、航天、船舶、智能交通等关键领域

在国家网络安全与产业自主可控提速的背景下，100%国产化的VPX3U主板以其开放扩展架构、全面的接口资源和本土化软硬件生态支持，成为多领域高可靠嵌入式应用的重要基础平台。
