J-Link 烧录SPI Flash

news 2025/6/6 15:00:15

目录

  • 1.硬件连接
  • 2.打开J-Flash SPI V7.92n.exe
  • 3.输入正确的Flash参数
  • 4.写入数据
  • 5.读取数据

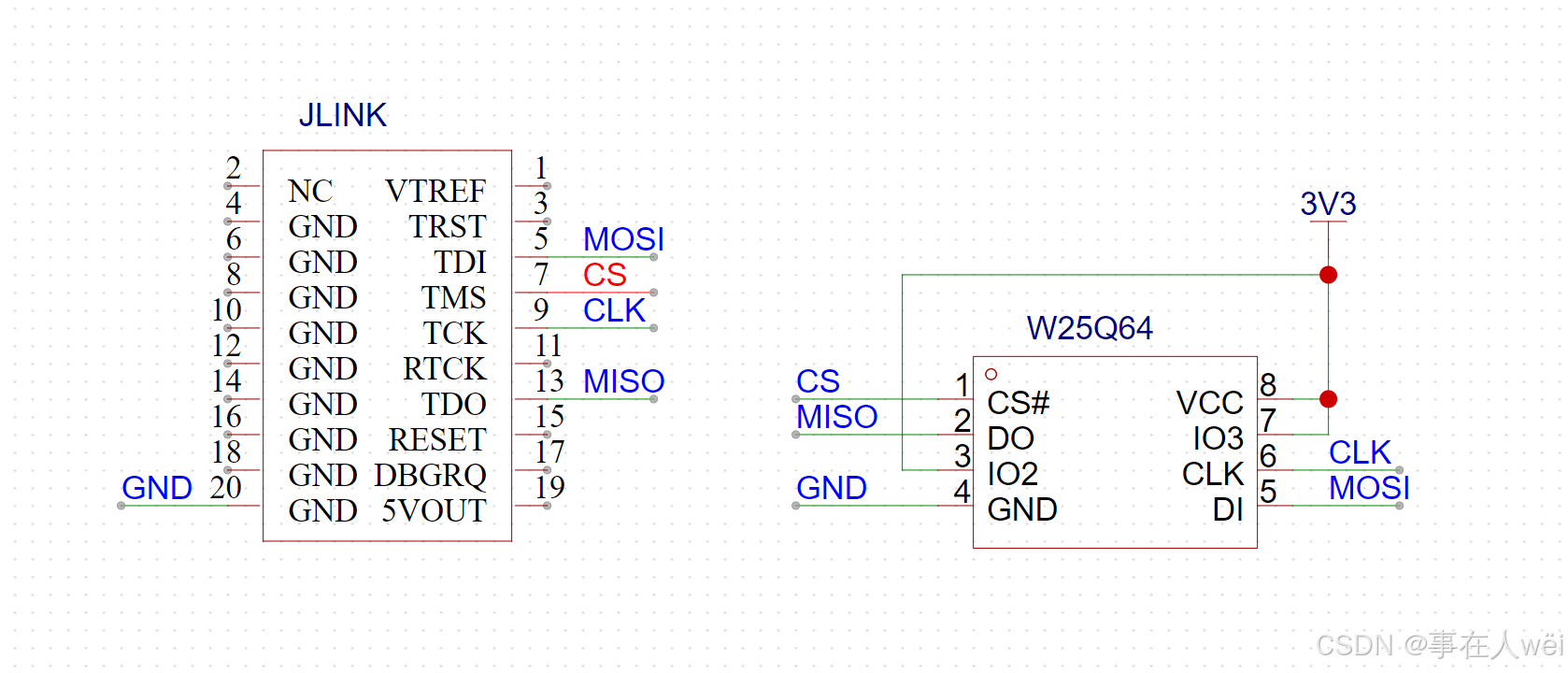

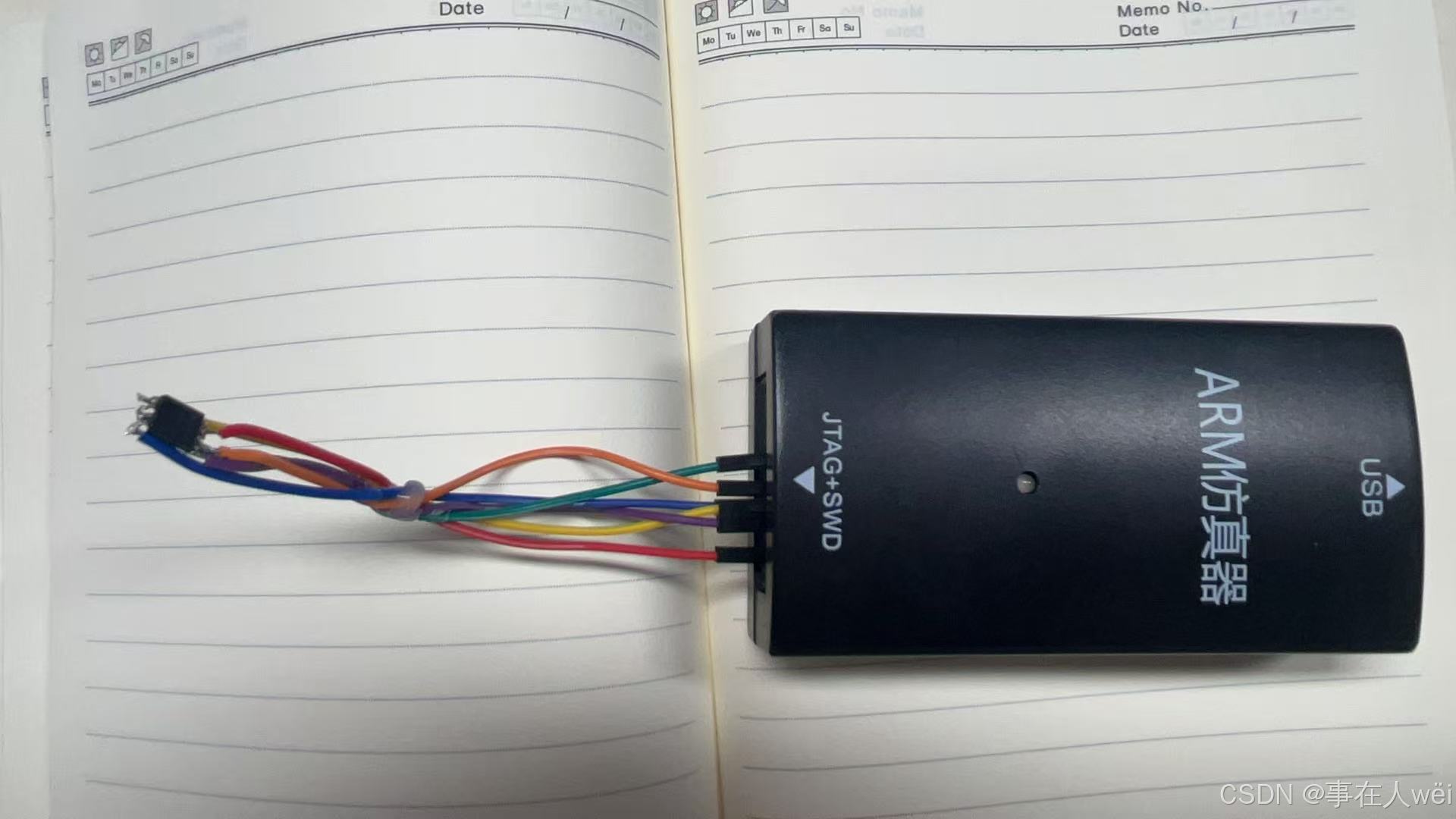

1.硬件连接

在这里插入图片描述

在这里插入图片描述
我直接使用杜邦线和J-Link相连

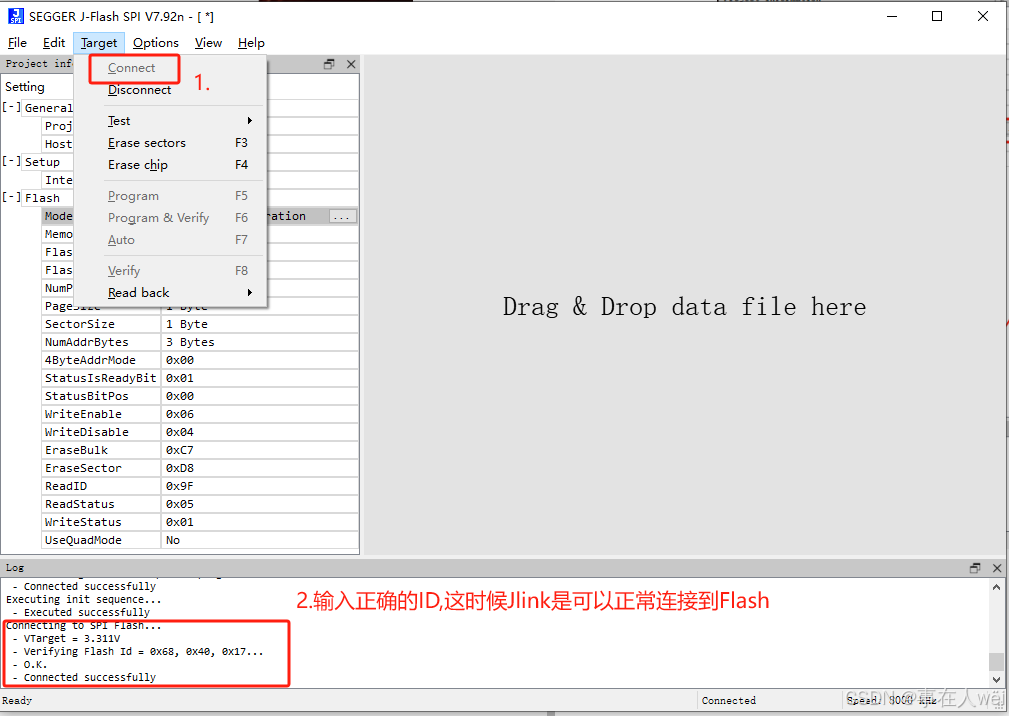

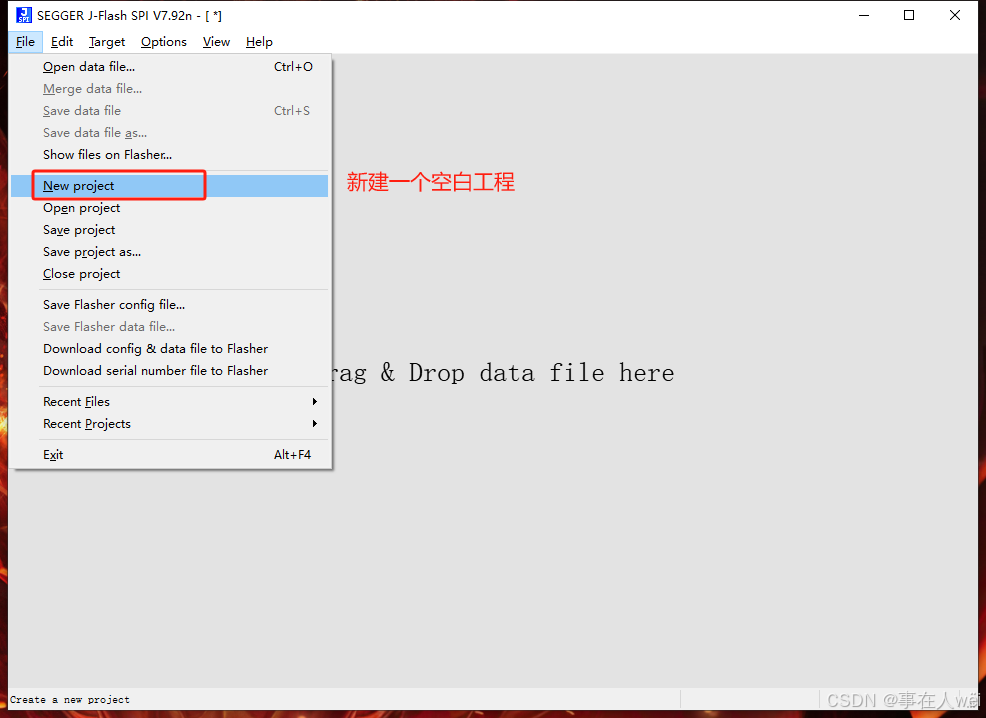

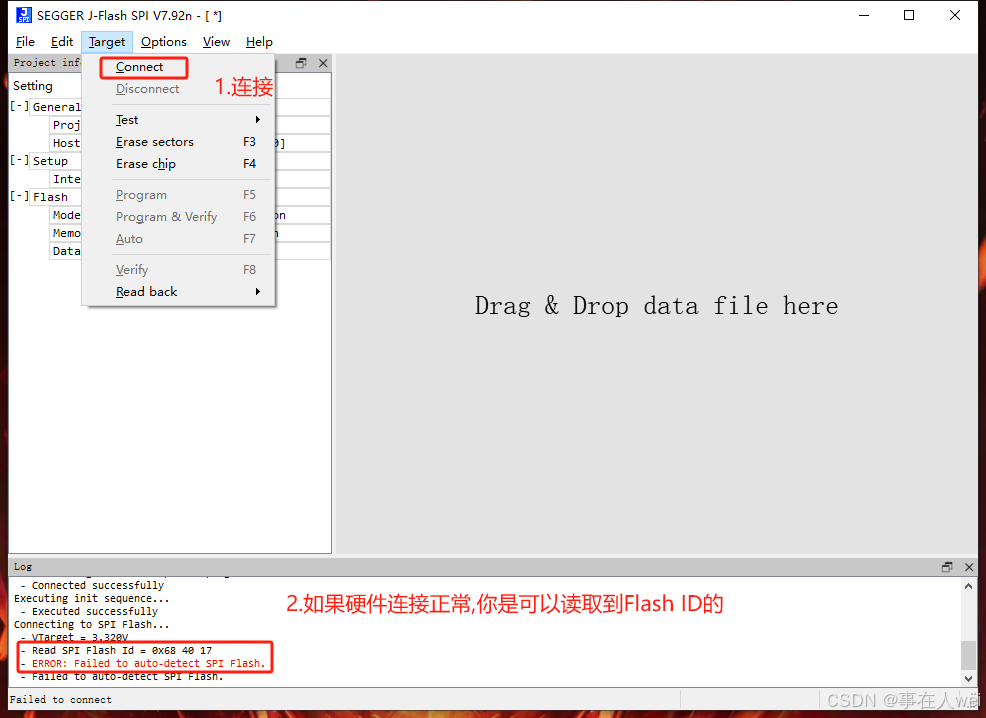

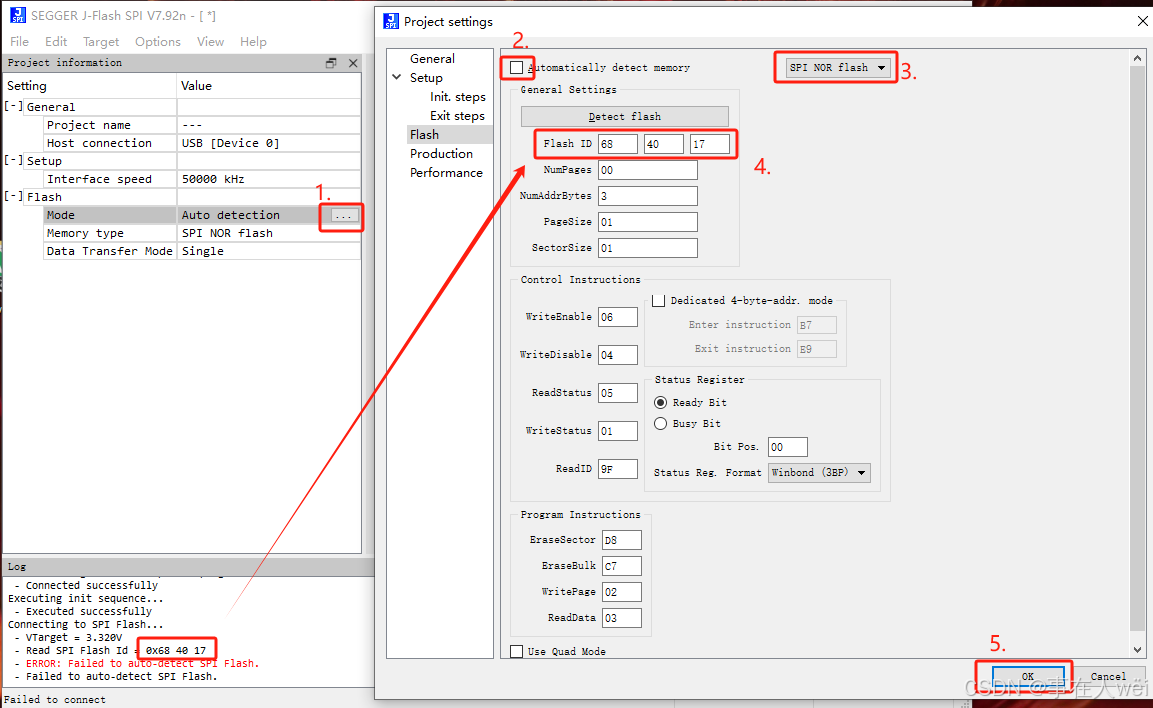

2.打开J-Flash SPI V7.92n.exe

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

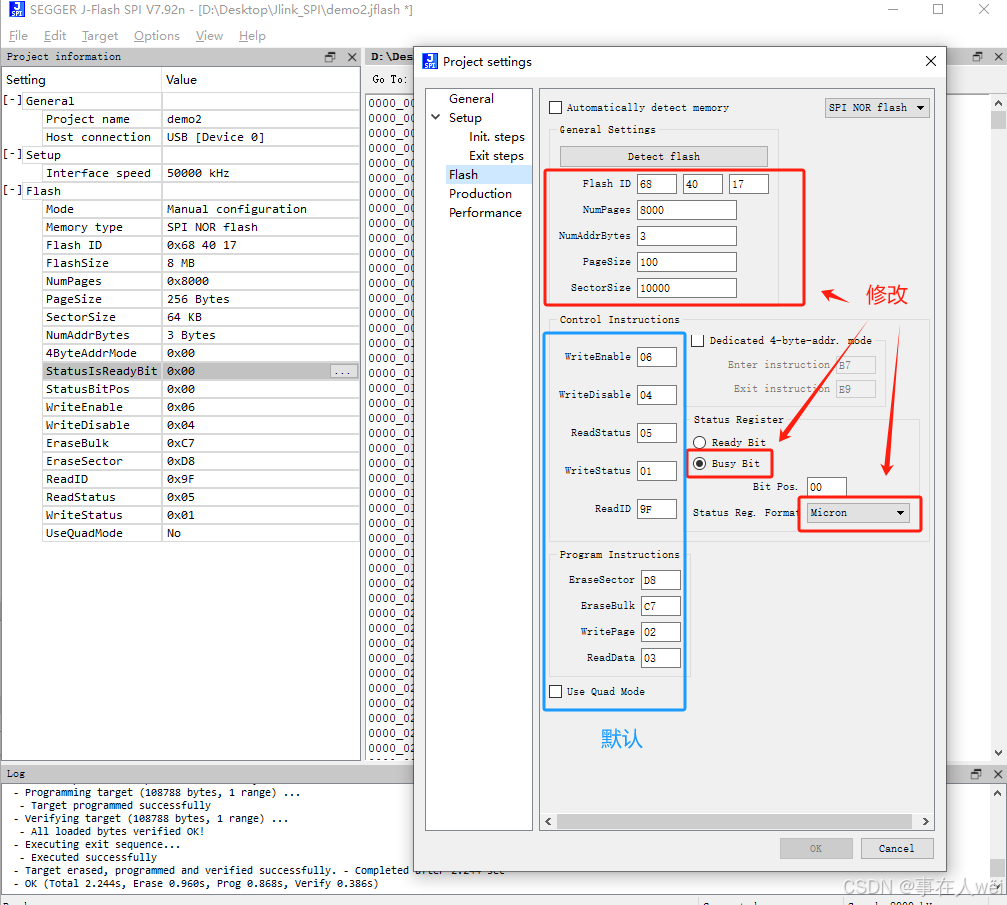

3.输入正确的Flash参数

在这里插入图片描述

NumPages(页数量) = 0x8000
NumAddrBytes = 3
PageSize(页大小) = 256 字节（0x100）
SectorSize(扇区大小) = 64KB(0x10000)擦除操作的最小单位是 扇区擦除（Sector Erase

总容量 = NumPages * PageSize = 0x8000 * 0x100 = 8M

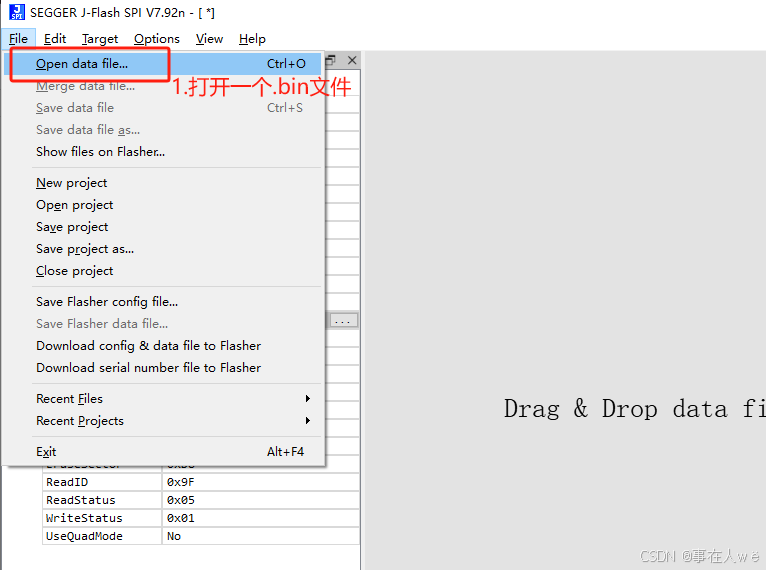

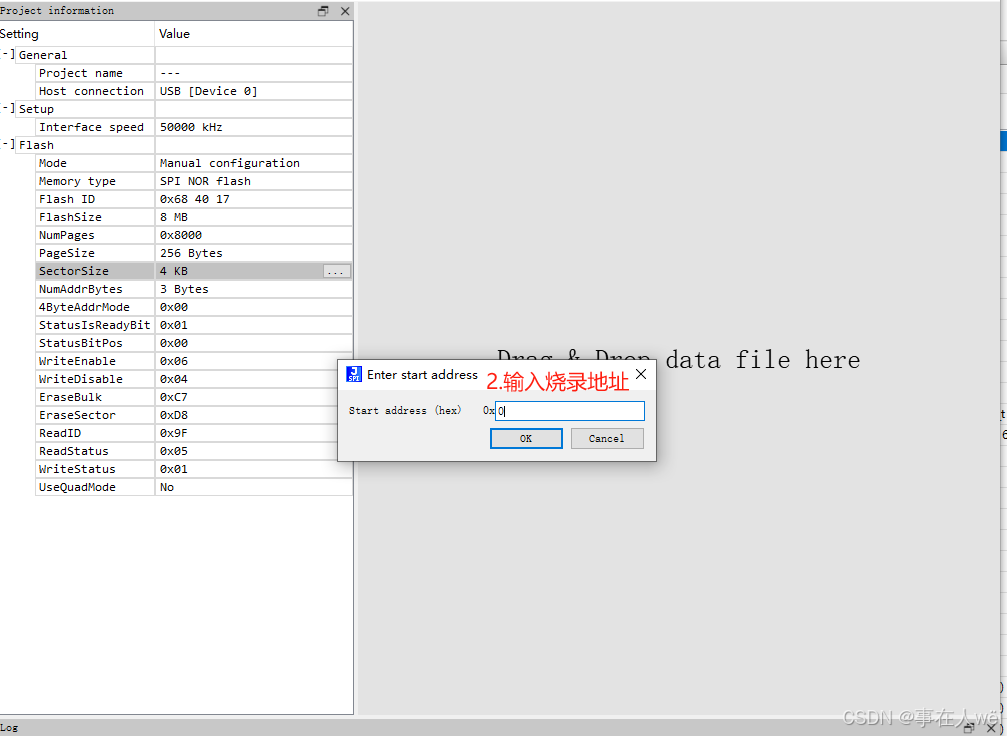

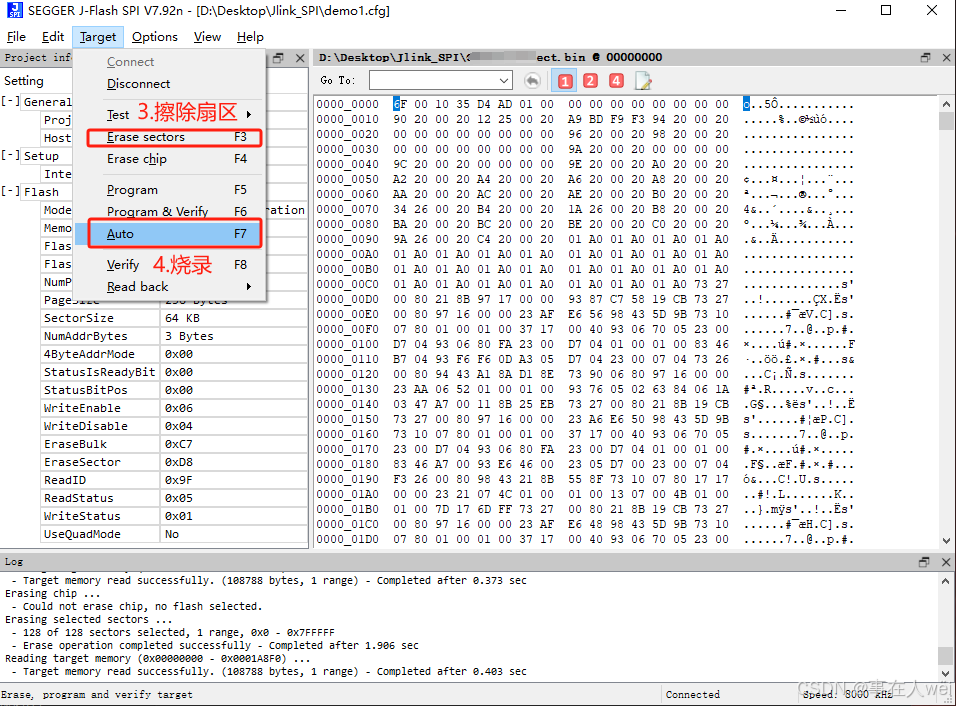

4.写入数据

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

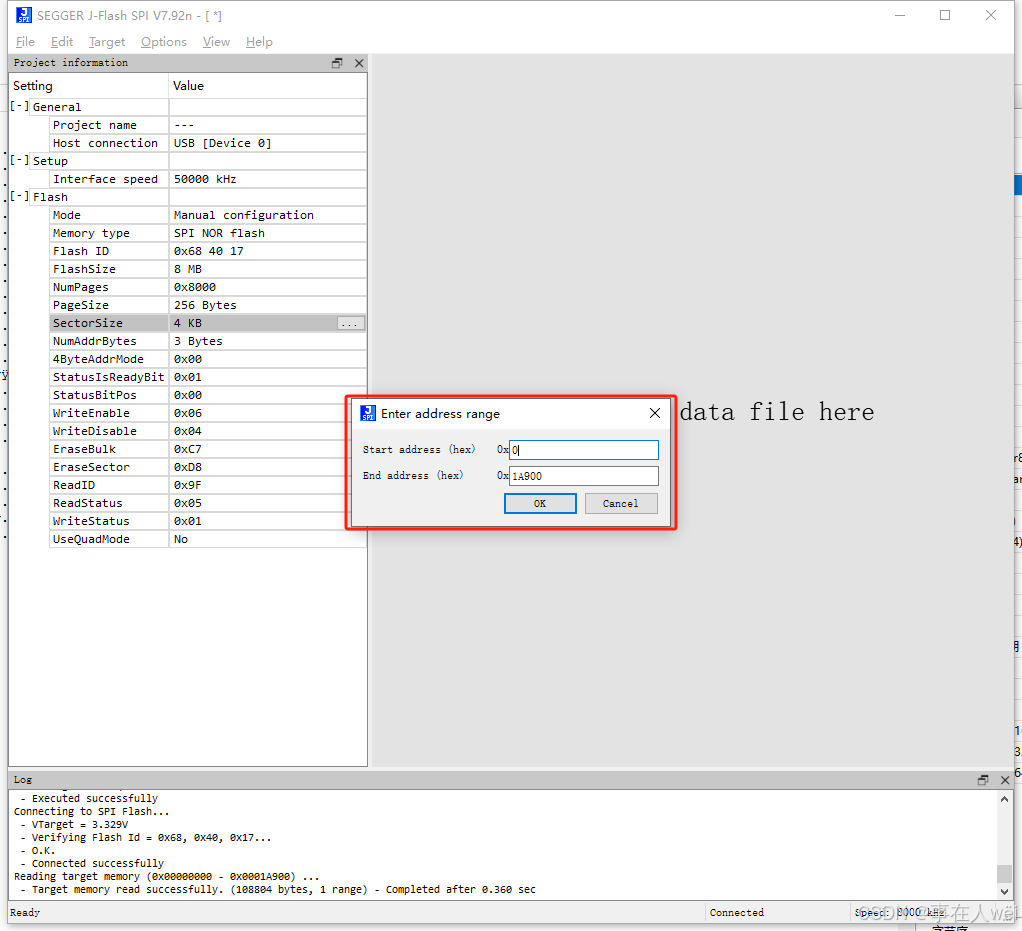

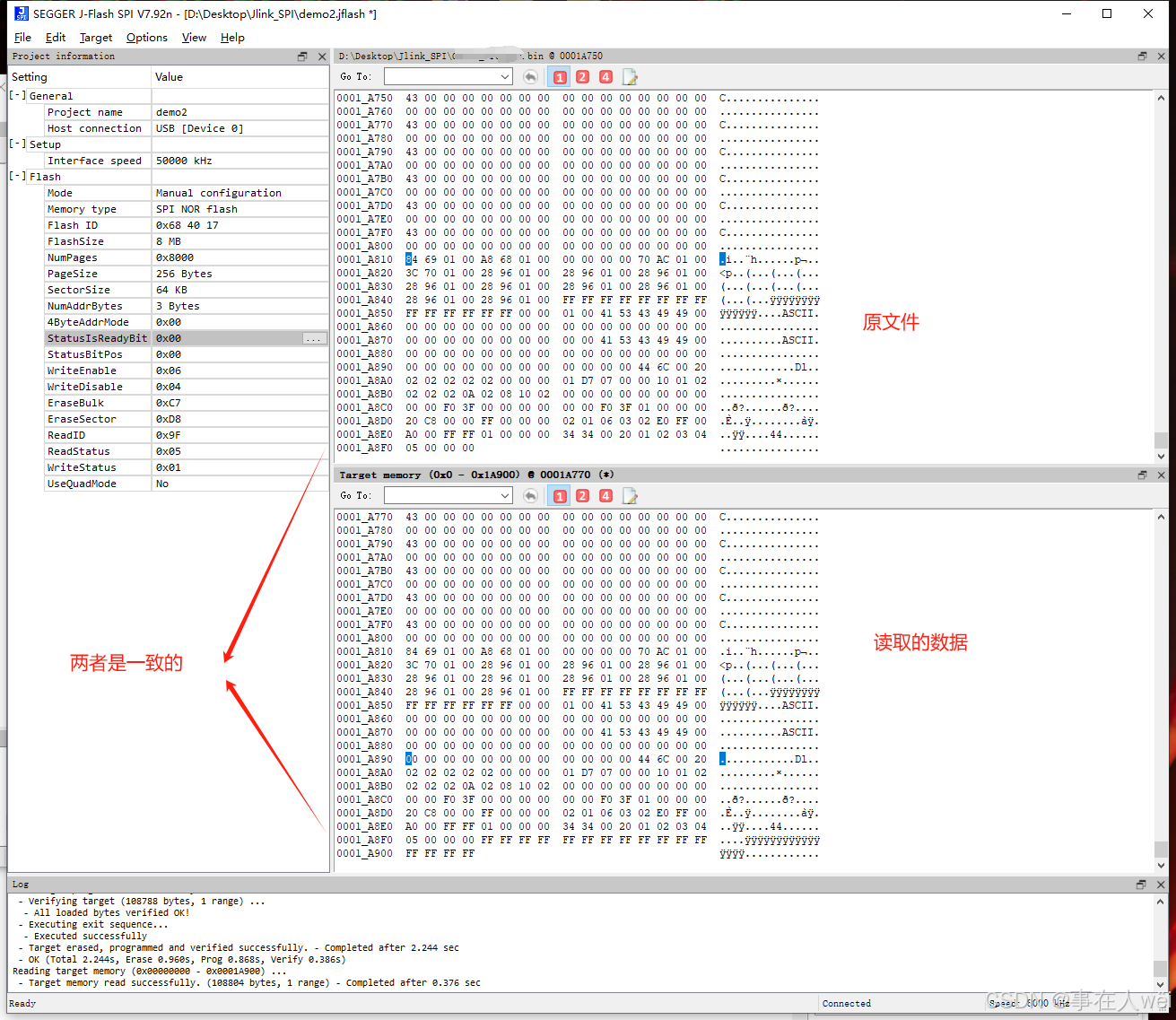

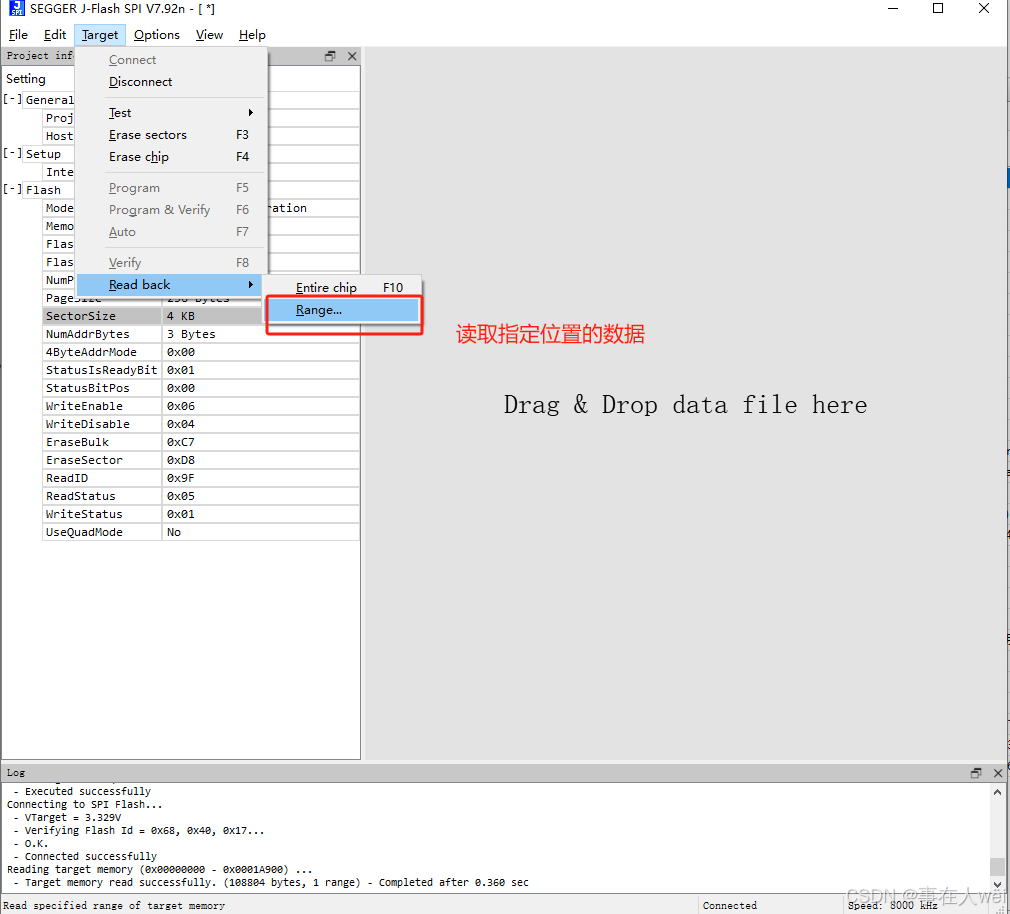

5.读取数据

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
