待机异常篇
待机异常篇
待机异常篇待机异常
1： 按Power key后，连early_suspend都没进。待机异常
2： 可以进early_suspend，但进不了suspend待机异常
3： 可以进suspend，但出现：PM: Some devices failed to suspend待机异常
4： 可以进入到suspend_enter，suspend流程走完了，但很快被唤醒待机异常
5： 可以进入到suspend_enter，也不被唤醒，但电流很大，CPU也较烫
关于early_suspend：
由于/sys/power/autosleep在处理suspend时，并没有像/sys/power/state那样，有对earlysuspend的兼容处理，如：
Kernel/kernel/power/main.c
static ssize_t state_store(struct kobject *kobj, struct kobj_attribute *attr,const char *buf, size_t n)
{
....
#ifdef CONFIG_EARLYSUSPENDif (state == PM_SUSPEND_ON || valid_state(state)) {error = 0;request_suspend_state(state);}
#elseerror = pm_suspend(state);
#endifstatic ssize_t state_store(struct kobject *kobj, struct kobj_attribute *attr,const char *buf, size_t n) { .... #ifdef CONFIG_EARLYSUSPENDif (state == PM_SUSPEND_ON || valid_state(state)) {error = 0;request_suspend_state(state);} #elseerror = pm_suspend(state); #endif-
进入request_suspend_state会先处理earlysuspend,然后再进入suspend。

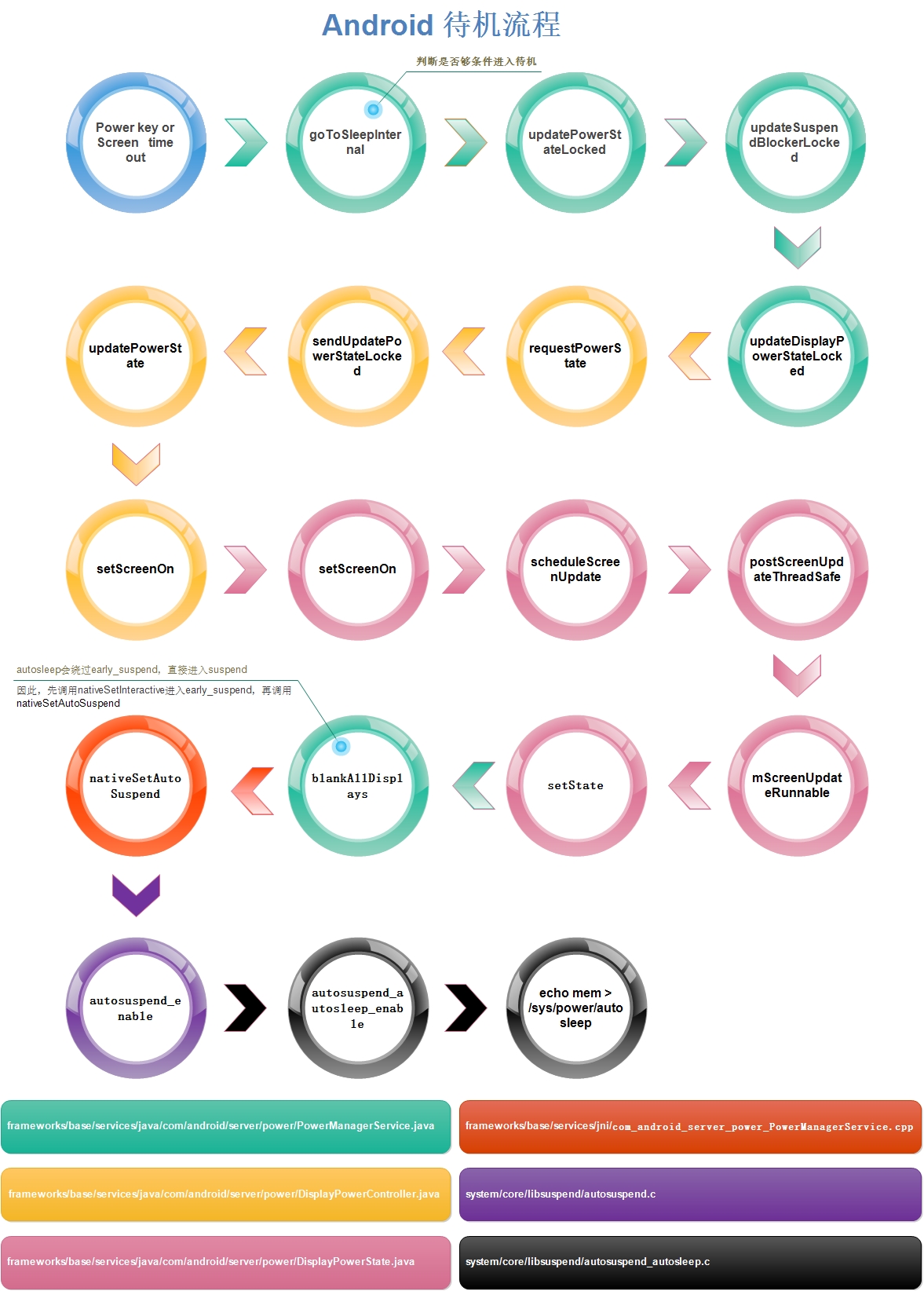

而autosleep在处理时，是直接进入pm_suspend，不会去处理earlysuspend。因此，不同平台处理earlysuspend的方式也不同，如Intel平台是通过将所有/sys/power/early_suspend/xxdevic/early_suspend文件写1使其对应的设备进入earlysuspend（代码路径：hardware\libhardware\modules\power\），该操作发生在上图Android待机流程的blankAllDisplays，在blankAllDisplays函数里，会先调用nativeSetInteractive进入early_suspend，再调用nativeSetAutoSuspend进入suspend。
/sys/power/early_suspend/xxdevic/early_suspend 节点通过下面接口生成：
device_create_file(&dev->pdev->dev, &dev_attr_early_suspend);
register_early_suspend_device(&dev->pdev->dev);待机异常1 ：按Power key后，连early_suspend都没进。
问题分析
这种情况发生在Android待机流程中的goToSleepInternal，由于不满足待机条件而无法进入待机。
不能进入待机的条件:private boolean goToSleepNoUpdateLocked(long eventTime, int reason) {if (eventTime < mLastWakeTime || mWakefulness == WAKEFULNESS_ASLEEP|| !mBootCompleted || !mSystemReady) {return false;}- 1
事件时间和电源状态一般不会是异常的因素，因此引起异常的主要是mBootCompleted 和mSystemReady 两个条件。
调试方法
mBootCompleted在收到Intent.ACTION_BOOT_COMPLETED广播后置1，而Intent.ACTION_BOOT_COMPLETED广播是在进入到Launcher后发出的，frameworks\base\services\java\com\android\server\am\ActivityManagerService.java，因此当系统启动异常时进入不到Launcher，就无法待机；还有一种情问，多Launcher选择界面时也因没进入Launcher而不发ACTION_BOOT_COMPLETED广播而造成待不了机。当ActivityManagerService跑起来就表示mSystemReady 为true，可以通过查看logcat，如果看到有“Activity Manager”的log表示已跑ActivityManagerService，如果看到“** Failure starting bootstrap service”，表示启动失败。
待机异常2:可以进early_suspend，但进不了suspend
问题分析
进入suspend时，会调用pm_get_wakeup_count，如果系统存在wake_lock就会卡在这个函数里，如：
pm_get_wakeup_count:
prepare_to_wait(&wakeup_count_wait_queue, &wait,
TASK_INTERRUPTIBLE);当wake_lock释放完毕时才会唤醒该wait,如下inpr = 0:
wakeup_source_deactivate:
if (!inpr && waitqueue_active(&wakeup_count_wait_queue))
wake_up(&wakeup_count_wait_queue);调试方法
在串口终端下，不要连接USB，连USB会产生wake_lock，cat /sys/power/wakeup_count，这时会去调用pm_get_wakeup_count，如果cat也卡住，说明存在suspend确实是卡在wake_lock上。
Wake_lock有些是android进程加的和有些是kernel进程加的。可以通过命令cat /sys/kernel/debug/wakeup_sources 来查看所有的wake_lock，如下：active_since 所在列，如果有数值大于0，表示其所对应的行是当前活动的wake_lock，如上图，PowerManagerService.WakeLocks和dwc_wake_lock是活动的。
原代码的打印有可能对不齐，下面的改动可以让其对齐：--- a/kernel/drivers/base/power/wakeup.c +++ b/kernel/drivers/base/power/wakeup.c @@ -842,8 +842,7 @@ static int print_wakeup_source_stats(struct seq_file *m,- ret = seq_printf(m, "%-12s\t%lu\t\t%lu\t\t%lu\t\t%lu\t\t" - "%lld\t\t%lld\t\t%lld\t\t%lld\t\t%lld\n", + ret = seq_printf(m, "%-35s%-15lu%-15lu%-15lu%-15lu%-15lld%-15lld%-15lld%-15lld%-15lld\n",ws->name, active_count, ws->event_count,ws->wakeup_count, ws->expire_count,ktime_to_ms(active_time), ktime_to_ms(total_time), @@ -863,9 +862,8 @@ static int wakeup_sources_stats_show(struct seq_file *m, void *unused){- seq_puts(m, "name\t\tactive_count\tevent_count\twakeup_count\t" - "expire_count\tactive_since\ttotal_time\tmax_time\t" - "last_change\tprevent_suspend_time\n"); + seq_printf(m, "%-35s%-15s%-15s%-15s%-15s%-15s%-15s%-15s%-15s%-15s\n", + "name","active_count","event_count","wakeup_count","expire_count","active_since","total_time","max_time","last_chang- 1
android加的wake_lock可以通过命令cat /sys/power/wake_lock来查看，再在kernel/kernel/power/main.c 的wake_lock_store函数里加上打印： printk(“pid %d wirte %s to /sys/power/wake_lock\n”,current->pid,buf);，将pid打印出来，然后cat /proc/进程ID/status 来查看具体进程（也可以 ps 进程ID号来查看）。
待机异常3： 可以进suspend，但出现：PM: Some devices failed to suspend
问题分析
有些设备在待机时失败了。调试方法
首先用命令cat /sys/kernel/debug/suspend_stats查看待机异常发生在哪个阶段，如下：
success: 3
fail: 1
failed_freeze: 0
failed_prepare: 0
failed_suspend: 1
failed_suspend_late: 0
failed_suspend_noirq: 0
failed_resume: 0
failed_resume_early: 0
failed_resume_noirq: 0
failures:
last_failed_dev:last_failed_errno: -16
0
last_failed_step: suspendfailed_suspend 的记数大于0表示在device_suspend阶段异常。
从log可以看到，如果是这样的字段：
active wakeup source: event3-556
PM: Some devices failed to suspend
则表示有些活动wakeup锁还没释放。在kernel/drivers/base/power/wakeup.c的wakeup_source_add函数里添加打印：
printk(“%s:%s\n”,FUNCTION,ws->name);
dump_stack();
跟踪出哪个驱动,然后在该驱动里跟踪wakeup锁。如果log是这样的：
PM: Device xxx failed to xxx: error x
PM: Some devices failed to suspend
则表示有设备在待机时失败，根据设备名找到相应驱动，然后跟踪该驱动suspend失败的原因。另外，将kernel/kernle/printk.c里的ignore_loglevel置1：
Kernel/kernel/printk.c
static bool __read_mostly ignore_loglevel=1;
用命令echo 1 > /sys/power/pm_print_times 打开kernel/drivers/base/power/main.c里的initcall_debug_report打印，这样，在待机时就可以打印出哪些设备待机成功或失败。待机异常4： 可以进入到suspend_enter，suspend流程走完了，但很快被唤醒
问题分析
Suspend流程走完后被唤醒，说明有唤醒源异常，造成异常唤醒。调试方法
首先用命令cat /sys/kernel/debug/suspend_stats查看待机过程是否正常，如果正常，那么需要找出唤醒源。
打开kernel/kernel/irq/pm.c的resume_irqs函数里的打印信息：#ifdef CONFIG_PM_DEBUGif (desc->istate & IRQS_PENDING) {printk(KERN_DEBUG "Wakeup from IRQ %d %s\n",irq,desc->action && desc->action->name ?desc->action->name : "");} #endif /* CONFIG_PM_DEBUG */- 1
从打印信息里可以看出是哪个中断号唤醒的，命令cat /proc/interrupts可以查看所有中断。另外，在kernel/kernel/irq/manage.c 的__setup_irq函数里加打印及dump_stack，跟踪哪个驱动注册了该irq号:
printk("%s:irq = %d,name = %s\n",__FUNCTION__,irq,new->name ?new->name : ""); dump_stack();待机异常5： 可以进入到suspend_enter，也不被唤醒，但电流很大，CPU也较烫
问题分析
进入suspend_enter且不被唤醒，说明系统已进入待机，应该是SOC没进入待机状态造成调试方法
可以在suspend_enter加SOC power state的寄存器的打印，或者跟vendor要soc待机的调试手段，比如 intel平台，可以通过查询cat /sys/kernel/debug/mid_pmu_states 查询cpu有几次进入待机状态。
