工业相机镜头焦距与传感器尺寸对拍摄效果的影响

目录

工业相机镜头焦距与传感器尺寸对拍摄效果的影响

一、拍摄图片的物理大小（成像尺寸）

二、拍摄图片内容多少（视野范围 / 视场角）

三、总结对比（6mm vs 8mm 镜头，相同拍摄距离）

四、延伸应用建议

---

   在工业相机搭配不同焦距镜头（如 6mm 和 8mm）、相同拍摄距离的情况下，拍摄图片的物理大小和内容多少的影响主要因素：

一、拍摄图片的物理大小（成像尺寸）

取决于：相机传感器尺寸（靶面大小）

• 核心原理：工业相机的传感器（如 CCD/CMOS）尺寸直接决定了成像的物理大小。

  （1）若传感器尺寸固定（如 1 英寸、1/2 英寸等），则成像的物理尺寸固定，与镜头焦距无关。

  （2）镜头焦距影响的是成像放大倍率，而非物理尺寸本身。

• 举例说明：

  同一台相机（传感器尺寸固定）搭配 6mm 和 8mm 镜头，在相同距离拍摄时，两张图片的物理尺寸（像素总数、长宽尺寸）完全相同，但画面内容的放大程度不同（8mm 镜头拍摄的物体在画面中更大）。

二、拍摄图片内容多少（视野范围 / 视场角）

取决于：镜头焦距、相机传感器尺寸

• 核心原理： 视野范围（即画面中能容纳的场景大小）由镜头的 ** 视场角（FOV）** 决定，而视场角与以下因素相关：

  (1) 镜头焦距（f）：

  焦距越短（如 6mm），视场角越大，画面内容越多（广角效果）；

  焦距越长（如 8mm），视场角越小，画面内容越少（窄角效果，主体更突出）。

  (2)传感器尺寸（靶面大小）：

  传感器尺寸越大，相同焦距下的视场角越大，画面内容越多。

  例如：1 英寸传感器搭配 8mm 镜头的视场角大于 1/2 英寸传感器搭配 8mm 镜头。

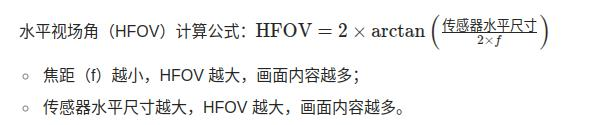

公式参考： 水平视场角（HFOV）计算公式：

三、总结对比（6mm vs 8mm 镜头，相同拍摄距离）

----	----	----
项目	6mm 镜头	8mm 镜头
图片物理大小	由相机传感器尺寸决定，与焦距无关，两者相同。	由相机传感器尺寸决定，与焦距无关，两者相同。
画面内容多少	视场角大，拍摄范围广，内容更多。	视场角小，拍摄范围窄，内容更少。
物体成像大小	物体在画面中较小（低放大倍率）。	物体在画面中较大（高放大倍率）。

四、延伸应用建议

• 需要大范围拍摄（如检测大面积工件）：选择短焦距镜头（如 6mm）+ 大尺寸传感器，扩大视场角。

• 需要高分辨率特写（如检测微小细节）：选择长焦距镜头（如 8mm）+ 小尺寸传感器，缩小视场角并提高放大倍率。

  通过调整焦距和传感器组合，可灵活匹配工业检测中的视野范围、分辨率和精度需求。
