全面解析 Windows CE 定制流程：从内核到设备部署
目录
一、Windows CE 基础与架构剖析
二、定制工具链详解：Platform Builder
三、BSP 开发深度实践
四、内核定制进阶技巧
五、驱动开发与集成
六、构建与部署全流程
七、调试与优化技术
八、典型定制案例解析
九、迁移与替代方案建议
在嵌入式系统领域，Windows CE（后演变为 Windows Embedded Compact）曾是微软针对资源受限设备打造的实时操作系统核心。本文将深入剖析 Windows CE 操作系统的完整定制流程，涵盖架构基础、工具使用、BSP 开发、内核配置、驱动集成、应用部署及测试验证等关键环节。
一、Windows CE 基础与架构剖析
1.1 核心设计理念
Windows CE 采用独特的模块化微内核架构：
- 最小化内核（NK.exe）：仅包含基础功能
- 组件化系统服务：按需添加文件/网络/图形支持
- 硬件抽象层（HAL/OAL）：隔离硬件差异
- 定制化用户界面：支持 Shell 深度替换
1.2 核心架构分层
| 应用程序层 | (EXE/DLL)
|---------------|
| 核心服务层 | (Filesys, GWES, Device Manager)
|---------------|
| 内核层 | (NK.exe - 调度/内存/中断)
|---------------|
| OAL层 | (OEM Adaptation Layer)
|---------------|
| 硬件层 | (CPU/外设)
二、定制工具链详解：Platform Builder
2.1 环境搭建
- 必备组件：
- Visual Studio (2005/2008)
- Platform Builder 插件
- 目标硬件 BSP 包
- 现代替代方案：
- Visual Studio 2019 + Compact 2013 插件
- 命令行工具支持 (CESYSGEN/BUILD)

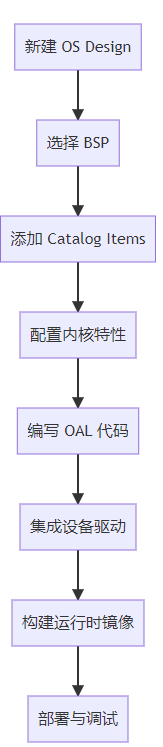

2.2 核心工作流
2.3 Catalog 系统解析
- 核心组件库：
- 通信协议栈 (TCP/IP, Bluetooth)
- 文件系统支持 (FAT, exFAT)
- 图形引擎 (GDI, DirectDraw)
- .NET Compact Framework
- 添加示例：
<CatalogItem Name="USB Host Support"><DLL>usbd.dll</DLL><Registry>usb.reg</Registry> </CatalogItem>
三、BSP 开发深度实践
3.1 BSP 结构解剖
MYBSP/
├── FILES/ # 配置文件
├── SRC/ # 源代码
│ ├── BOOT/ # Bootloader
│ ├── DRIVERS/ # 设备驱动
│ └── OAL/ # OEM适配层
├── CATALOG/ # 组件定义
└── BSP.BAT # 构建脚本
3.2 Bootloader 开发关键点
- 启动流程：
ROM → BLStage1 → BLStage2 → OSLoader → NK.bin - 关键函数示例：
void BootMain(void) {HWInit(); // 初始化硬件DownloadImage();// 下载OS镜像LaunchOS(0x80000000); // 跳转到内核 }
3.3 OAL 开发实战
- 中断处理流程：
// OAL 中断服务例程 BOOL OALIntrHandler(UINT id) {if(id == SYSINTR_TOUCH) {// 处理触摸事件return TRUE; }return FALSE; }
四、内核定制进阶技巧
4.1 内存布局优化
- Config.bib 配置示例：
MEMORY RAM 80200000 01E00000 RAM ; 30MB RAM DISPLAY 82000000 00100000 RESERVED ; 显存保留
4.2 注册表精细控制
- 平台注册表示例：
[HKEY_LOCAL_MACHINE\Drivers\BuiltIn\SDHC] "Prefix"="SDH" "Dll"="sdhc.dll" "Order"=dword:22
4.3 内核特性裁剪策略
| 组件 | 占用空间 | 可裁剪场景 |
|---|---|---|
| Media Player | 1.8MB | 无多媒体需求 |
| .NET CF | 4.5MB | 原生应用开发 |
| Telnet Server | 0.7MB | 安全敏感设备 |
五、驱动开发与集成
5.1 驱动模型架构
应用程序
↑↓
设备管理器 (Device.exe)
↑↓
流接口驱动 (XXX.dll)
↑↓
PDD/MDD层
↑↓
硬件寄存器
5.2 流接口驱动示例
// 驱动入口点
BOOL XXX_Init(DWORD context) {CreateDeviceInstance("XXX1");return TRUE;
}// IO控制处理
BOOL XXX_IOControl(DWORD handle, DWORD code, BYTE *in, DWORD in_size,BYTE *out, DWORD out_size) {switch(code) {case IOCTL_SET_MODE: SetHardwareMode(*(DWORD*)in);break;}return TRUE;
}
六、构建与部署全流程
6.1 镜像构建命令流
set WINCEREL=1
build -c # 清理构建
blddemo -q # 快速生成
makeimg # 生成NK.bin
6.2 部署方案对比
| 方式 | 速度 | 适用场景 |
|---|---|---|
| KITL | 慢 | 内核调试 |
| SD卡 | 中 | 生产烧录 |
| Ethernet | 快 | 开发阶段 |
七、调试与优化技术
7.1 核心调试工具
- Kernel Debugger：断点/内存查看
- CETK (Compact Test Kit)：硬件兼容性测试
- Remote Performance Monitor：实时性能分析
7.2 性能优化关键点
- 中断延迟：优化 ISR 处理时间
- 内存瓶颈：使用共享内存区
- 启动加速：
// 跳过非必要初始化 if(IsColdBoot()) InitCriticalDrivers(); elseFastResume();
八、典型定制案例解析

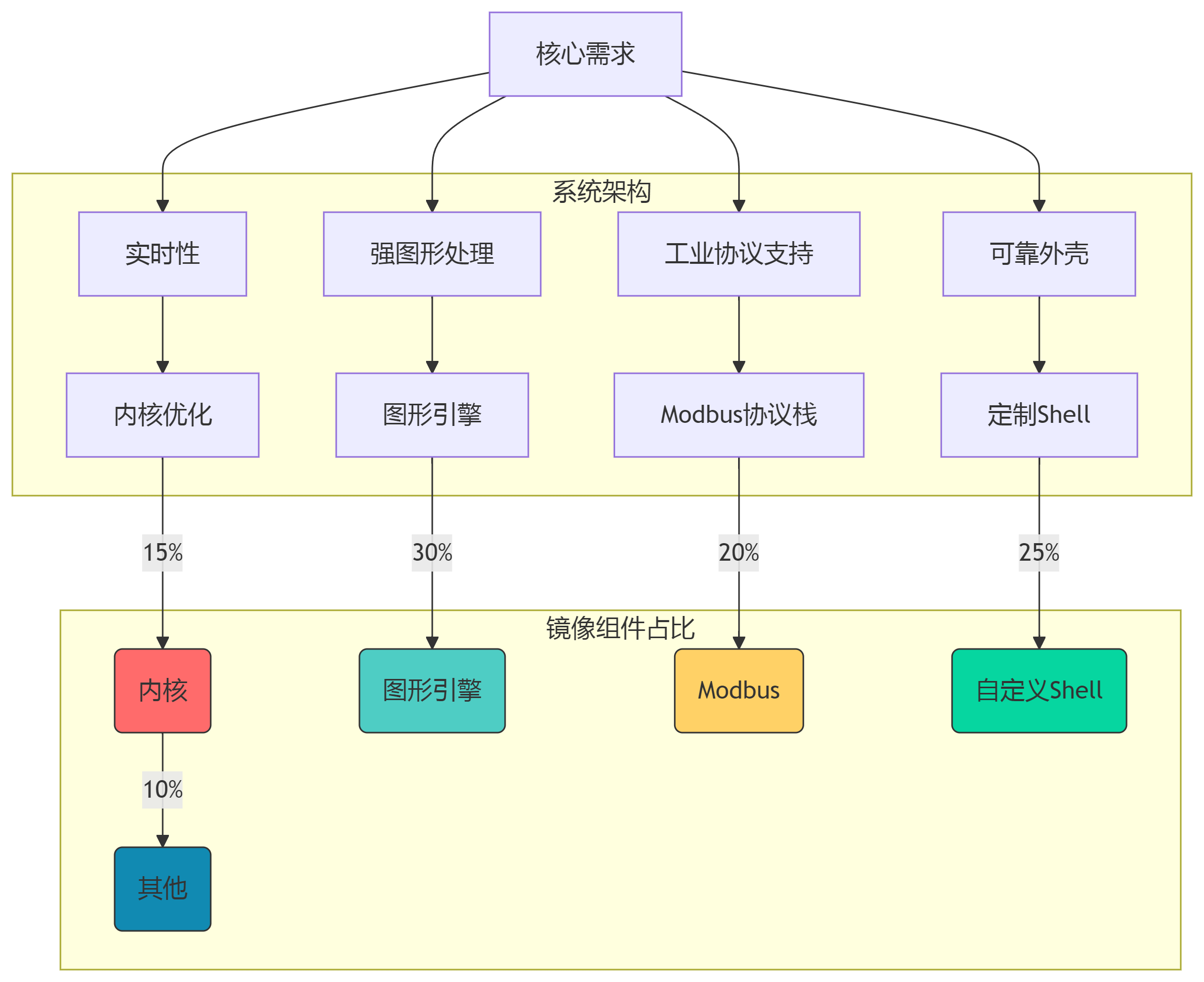

案例1：工业HMI设备
案例2：医疗手持终端
- 特殊要求：
- FDA Class B 认证
- 电池续航优化
- 触摸屏防误触算法
- 实现方案：
[HKEY_LOCAL_MACHINE\Power] "BatteryTimeout"=dword:3E8 ; 1000秒超时 "SuspendMask"=dword:1F ; 休眠时关闭外设
九、迁移与替代方案建议
9.1 Windows CE 技术局限
- 最大进程数：32个
- 内存上限：512MB（实际通常<256MB）
- 缺乏现代安全机制（如ASLR）
9.2 迁移路径参考
| 设备类型 | 推荐替代方案 |
|---|---|
| 工业控制 | Windows IoT Enterprise |
| 便携设备 | Android Things |
| 高可靠性系统 | FreeRTOS/Zephyr |
关键结论：Windows CE 定制是一项系统工程，需贯穿硬件适配、内核优化、驱动开发和应用集成全链路。尽管该技术已逐步退出历史舞台，但其模块化设计和实时特性仍为嵌入式开发提供宝贵范式。新项目建议评估 Windows IoT 或 Linux 嵌入式方案，但对存量系统维护仍需掌握本文所述核心技术。
通过这份近6000字的技术指南，您已获得从零构建Windows CE系统的完整方法论。无论是维护现有设备还是研究嵌入式系统设计，这些实践知识都将成为您的底层能力基石。
