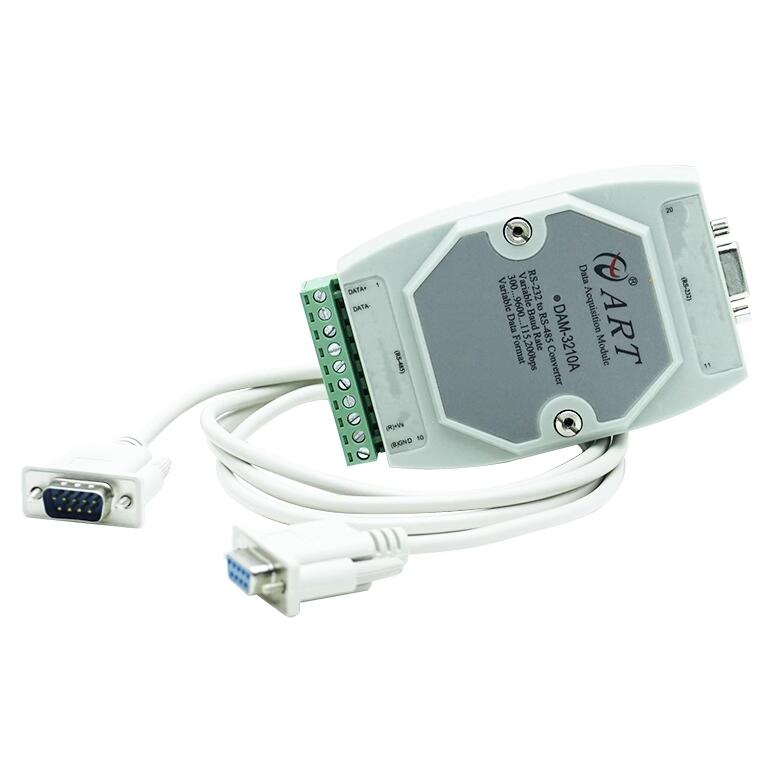

RS232/RS485 光电隔离转换器DAM-3210A

       DAM-3210A 是一款通用的 RS232/RS485 导轨安装式光电隔离转换器，兼容EIA/TIA的RS-232C、RS-485 标准。自动发送/接收数据，无需外部的流量控制信号（RTS），真正的三线（TXD、RXD、GND）制通信。

       DAM-3210A 不需要靠初始化 RS-232 串口，即插即用。传输速率可达9600bps～115.2Kbps，可以应用于主控机之间、主控机与单片机或外设之间构成点到点、点到多点远程多机通信网络，能够连接 32 个网络设备，实现多机应答通信.



 模块主要性能指标：

隔离 RS-232 转 RS-485 模块

接口特性：接口兼容 EIA/TIARS-232C、RS-485 标准

自动发送/接收数据，无需外部的流量控制信号（RTS），真正的三线（TXD、RXD、GND）制通信 传输距离：1200 米

传输速率： 115.2K BPS 到 300M 、38.4K BPS 到 600M、 9600 BPS 到 1.2KM

电气接口：DB9 孔型连接器和接线端子

能够连接 32 个网络设备

传输介质：双绞线或屏蔽线

隔离度：隔离电压 2500Vrms 500DC 连续

工作方式：异步半双工

保护等级：RS-485 接口每线 600W 的雷击浪涌保护

适用于一切所使用的通讯软件，即插即用

电源：未调理+10～+30VDC

功耗：0.5W @ 24VDC

使用环境：-25℃到 70℃，相对湿度 5%～95%

支持 DOS/WIN98/WIN95/WIN2000/NT/XP/Linux 等操作系统

故障及排除

1、数据通信失败

检查 RS-232 接口接线是否正确

检查 RS-485 输出接口接线是否正确

检查接线端子是否连接良好

2、数据丢失或错误 检查数据通信设备两端数据传输速率、格式是否一致
