实验目的

1. 理解VLAN间路由的原理

2. 掌握VLAN间路由的配置方法

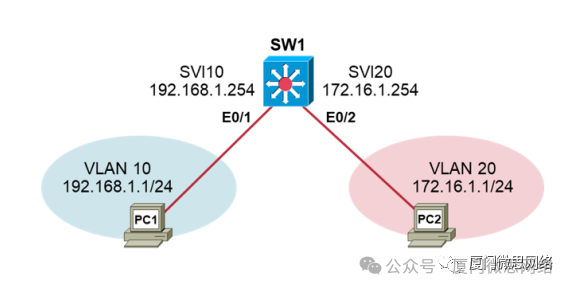

实验拓扑

实验需求

1、根据实验拓扑图，完成设备的基本配置；

2、配置单臂路由实现VLAN10和VLAN20之间的互访。

实验步骤

步骤1：设备的基本配置

配置PC1：

VPCS> set pcname PC1   //设置主机名PC1> ip 192.168.1.1/24 192.168.1.254    //设置IP地址与网关

配置PC2：

VPCS> set pcname PC2PC2> ip 172.16.1.1/24 172.16.1.254

配置R1：

Router>enableRouter#configure terminalRouter(config)#hostname R1R1(config)#no ip domain-lookupR1(config)#line console 0R1(config-line)#exec-timeout 0 0R1(config-line)#logging synchronousR1(config-line)#endR1#

配置SW1：

Switch>enableSwitch#configure terminalSwitch(config)#hostname SW1SW1(config)#no ip domain-lookupSW1(config)#line console 0SW1(config-line)#exec-timeout 0 0SW1(config-line)#logging synchronousSW1(config-line)#endSW1#

步骤2：单臂路由的配置

配置R1：

R1(config)#interface Ethernet0/0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#interface Ethernet0/0.10R1(config-if)#encapsulation dot1Q 10R1(config-if)#ip address 192.168.1.254 255.255.255.0R1(config-if)#exitR1(config)#interface Ethernet0/0.20R1(config-if)#encapsulation dot1Q 20R1(config-if)#ip address 172.16.1.254 255.255.255.0R1(config-if)#endR1#

配置SW1：

SW1(config)#vlan 10SW1(config-vlan)#name ITSW1(config-vlan)#exitSW1(config)#vlan 20SW1(config-vlan)#name HRSW1(config-vlan)#exitSW1(config)#interface Ethernet0/0SW1(config-if)#switchport trunk encapsulation dot1qSW1(config-if)#switchport mode trunkSW1(config)#interface Ethernet0/1SW1(config-if)#switchport mode accessSW1(config-if)#switchport access vlan 10SW1(config)#interface Ethernet0/2SW1(config-if)#switchport mode accessSW1(config-if)#switchport access vlan 20

实验检查

步骤1：检查R1

检查R1的接口状态：

R1#show ip interface briefInterface                  IP-Address      OK? Method Status                ProtocolEthernet0/0                unassigned      YES unset  up                    up      Ethernet0/0.10192.168.1.254YES manual up                    up      Ethernet0/0.20172.16.1.254YES manual up                    up      Ethernet0/1                unassigned      YES unset  administratively down down    Ethernet0/2                unassigned      YES unset  administratively down down    Ethernet0/3                unassigned      YES unset  administratively down down

检查R1的子接口信息：

R1#showvlansVirtualLAN ID:  1 (IEEE 802.1Q Encapsulation)vLANTrunk Interface:   Ethernet0/0Thisis configured as native Vlan for the following interface(s) :Ethernet0/0ProtocolsConfigured:   Address:              Received:        Transmitted:Ethernet0/0(1)Other0                  200packets, 0 bytes input20packets, 1440 bytes output

VirtualLAN ID:  10 (IEEE 802.1Q Encapsulation)vLANTrunk Interface:   Ethernet0/0.10ProtocolsConfigured:   Address:              Received:        Transmitted:Ethernet0/0.10(10)IP192.168.1.254               14                   9Other0                   372packets, 5232 bytes input12packets, 1056 bytes output

VirtualLAN ID:  20 (IEEE 802.1Q Encapsulation)vLANTrunk Interface:   Ethernet0/0.20ProtocolsConfigured:   Address:              Received:        Transmitted:Ethernet0/0.20(20)IP172.16.1.254                14                   9Other0                   372packets, 5232 bytes input12packets, 1056 bytes output子接口E0/0.10的VLANID是10，IP地址是192.168.1.254；子接口E0/0.20的VLANID是20，IP地址是172.16.1.254。

步骤2：检查SW1

检查SW1的VLAN信息：

SW1#showvlan briefVLANName                             Status    Ports------------------------------------ --------- -------------------------------1default                             active    Et0/310VLAN0010                         active    Et0/120VLAN0020                         active    Et0/21002fddi-default                     act/unsup1003token-ring-default               act/unsup1004fddinet-default                  act/unsup1005trnet-default                    act/unsup

检查SW1的Trunk状态：​​​​​​​

SW1#show interfaces trunkPort        Mode             Encapsulation  Status        Native vlanEt0/0       on               802.1q         trunking      1Port        Vlans allowed on trunkEt0/01-4094Port        Vlans allowed and active in management domainEt0/01,10,20Port        Vlans in spanning tree forwarding state andnot prunedEt0/01,10,20

步骤3：测试网络连通性

PC1访问PC2：

PC1> ping 172.16.1.184 bytes from172.16.1.1 icmp_seq=1 ttl=63 time=1.597 ms84 bytes from172.16.1.1 icmp_seq=2 ttl=63 time=1.237 ms84 bytes from172.16.1.1 icmp_seq=3 ttl=63 time=1.975 ms84 bytes from172.16.1.1 icmp_seq=4 ttl=63 time=1.274 ms84 bytes from172.16.1.1 icmp_seq=5 ttl=63 time=1.243 ms

PC1> trace 172.16.1.1traceto 172.16.1.1, 8 hopsmax, pressCtrl+Ctostop 1   192.168.1.254   0.443ms  0.400ms  0.715ms 2   *172.16.1.1   1.938ms (ICMPtype:3, code:3, Destinationportunreachable)通过Trace看到，数据包先到网关（R1），再到PC2。

---

END
