[嵌入式实验]实验一：点亮LED

一、实验目的

1. 了解集成开发环境
2. 了解STM开发板硬件配置
3. 利用cubeMX软件运行程序点亮LED灯

二、实验环境

硬件：STM32开发板、CMSIS-DAP调试工具

软件：ARM的IDE：Keil C51

三、实验内容

1.实验方法

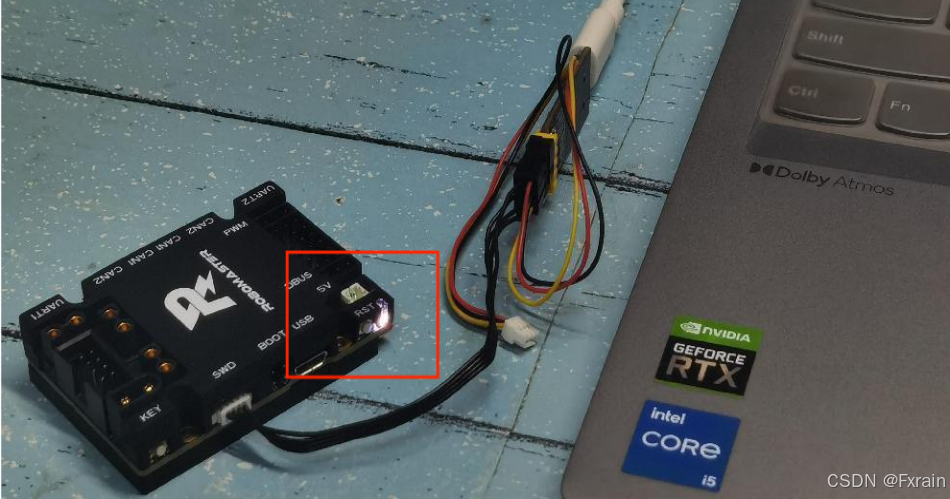

（1）连接设备

连接设备的SWD下载线时应当注意将线连接到对应的接口，避免错连，电脑无法识别设备。

（2）编译、下载、运行代码

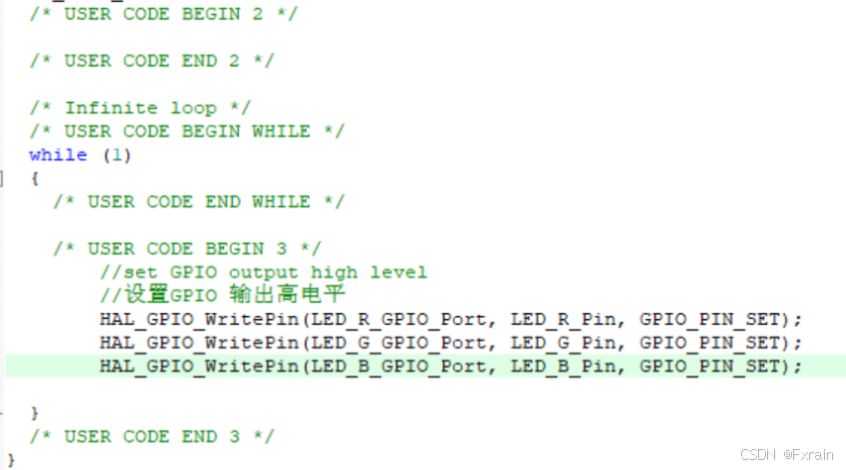

程序中部分代码如下图（图1）所示，HAL库中提供一个操作GPIO电平的函数：HAL_GPIO_WritePin 函数，使得对应的引脚输出高电平或者低电平。程序经过 HAL_Init 初始化， GPIO 初始化，进入主循环，在主循环中将三个 LED 引脚均输出高电平，从而点亮 LED 灯。代码编译后结果如图2所示。

图 1

图 2

2.实验结果

如下图（图3）所示，运行程序后点亮LED灯。

图 3

四、实验小结

实验中遇到的问题及解决方法：

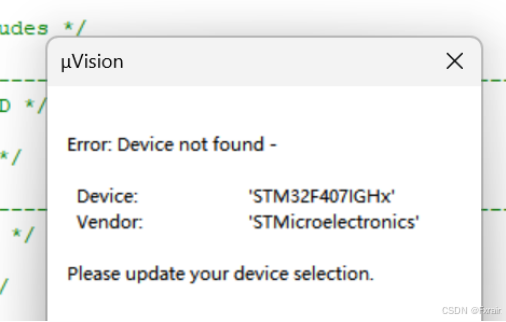

（1）问题一：在使用Keil μVision开发环境时遇到了设备未找到的问题，如下图（图4）所示

图 4

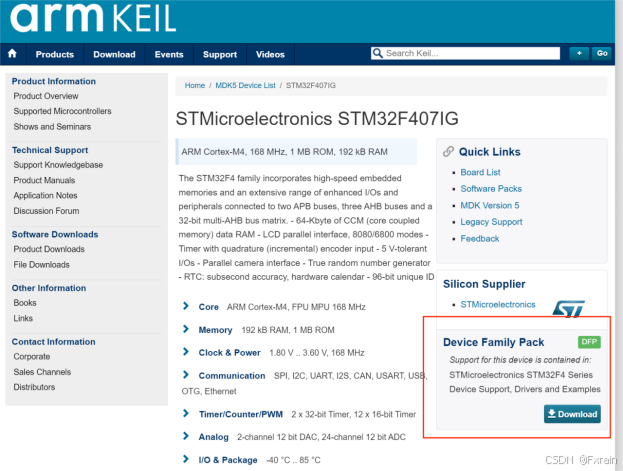

解决方法：下载'STM32F407IGHx'这个设备最新的设备支持包，如下图（图5）所示

图 5

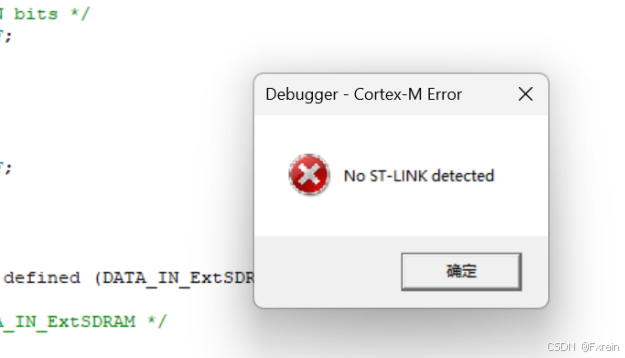

（2）问题二：调试器未能检测到ST-LINK接口，如下图（图6）所示

图 6

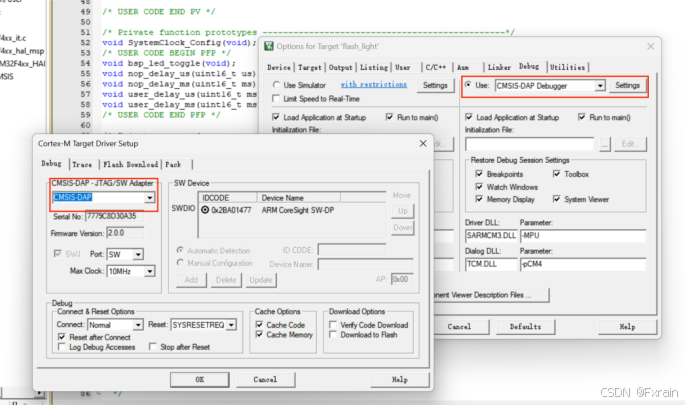

解决方法：修改设置，更改使用的调试器接口，如下图（图7）所示

图 7

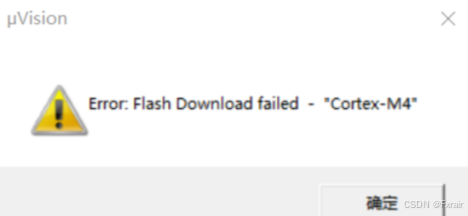

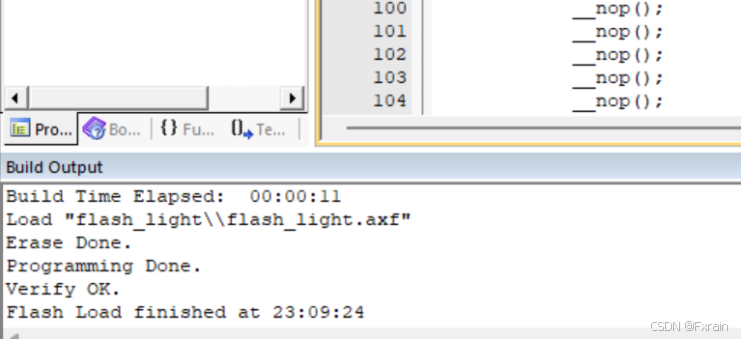

（3）问题三：在编译后下载出现Error: Flash Download failed - "Cortex-M4"的错误，如下图（图8）所示

图 8

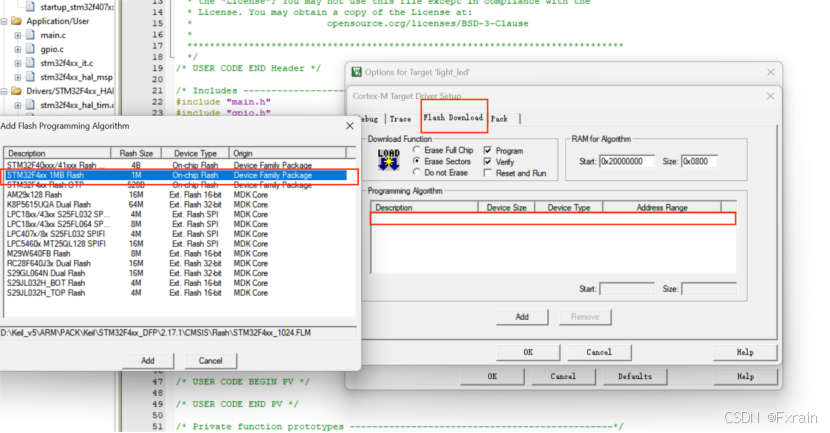

解决方法：在设置中“Flash Download”中加载编程算法，如下图（图9）所示

图 9
