超声体模的保修制度和维护保养

一、有效期

由于结构原理的特殊性，超声体模实行的是按有效期管理的办法。KS系列产品有效期为三年，但因使用、保管不当而造成实质性损坏者例外。三年之后应送中国科学院声学计量测试站作测试比对，凭检测合格证书续用。

二、保修期

KS系列超声体模保修期为一年。但保修系指因产品质量原因影响正常使用者。若因用户在携带、贮存、使用中违反本说明书规定，或自行拆卸、改动而致损坏者，不得享受保修。

三、保修期外的修理服务

(1) 更换声窗薄膜：若声窗不慎扎破或久用磨破，用户应立即用胶纸将破口密封，不使体模内液体经破口散失，并及时送我所修理。我们可为之换装新膜，适当收费。

(2) 修补TM材料：若因使用不当造成表层TM材料严重损伤，但其下部分仍然正常者，我们可清除损伤部分，重新灌装，适当收费。

四、日常维护

(1) 体模内装高分子凝胶型TM材料的冰点为0℃，熔点为78℃。结冰或熔化意味着超声体模彻底报废，故切勿冷冻或烘烤。最佳贮存温度为10-35℃。

(2) 切勿跌落、剧烈颠簸或用力按压。除注液保养时外，均应竖直放置，不可上下颠倒。

(3) 声窗为最薄弱部分，切勿接触利器棱角，以防扎破划伤。不用时应盖好盖板。原置于水槽内的海绵(软质泡沫塑料)垫切勿丢弃，体模闲置和携带、运输时必须放回原处，以保护声窗。

(4) 测量时，应以探头自重置于声窗上，不可用力按压。探头与声窗接触应以良好耦合为度，按压并不能改善图像，而且会造成声窗和TM材料损伤。

(5) 超声体模限定使用水性凝胶型耦合剂或蒸镏水，不可使用油性制剂。

(6) 体模如有脏污，只能用水性洗涤剂清洗，不可使用汽油、丙酮、酒精之类有机溶剂。

五、注液保养要求

(1) 必要性：作为超声体模的核心和最关键部分，TM材料内所含液体会透过外壳、声窗缓慢蒸发，最终导致其性能变异，体模失效。为此，必须定期注射适量保养液。该液体在体模销售时一并提供。

(2) 保养周期：原则上每半年注液一次。考虑到各地气候条件差异，用户可自己积累经验，适当掌握。

(3) 注液量：在按时保养条件下，一般为每次数毫升。注液到位的标志是：在体模上下倒置，水槽内有海棉垫托住的情况下，注液后底板上的封口橡皮呈平坦或稍下陷状，切不可使其鼓胀。

(4) 注液所需物料：保养液、海绵垫、20毫升注射针管，6号针头。

六、注液保养的具体操作

(1) 将体模上下倒置，并将海绵垫置于水槽边框内放好。

(2) 旋下支护板处的两个螺母，取下支护板，即可见到底板上的两块封口橡皮膜，其下即TM材料。为防止针头堵塞，在TM材料表面开有一道10mm宽的沟槽。

(3) 拔下栓塞，装好针头，将保养液从针管大口注入，至其容量之半。插好栓塞，然后将针头向上，缓慢推进栓塞以驱除空气。

(4) 将针头在TM材料开槽处扎入橡皮膜，进针1-2mm即可。缓慢推进栓塞，将液体注入，至橡皮膜呈平坦或稍有下陷状。若有过量，应予抽出。若针头被橡皮屑堵塞，应用细钢丝疏通再用。

(5) 拔出针头，将未用完保养液送回贮瓶。

(6) 安好支护板，旋好螺母。将体模恢复正常放置。

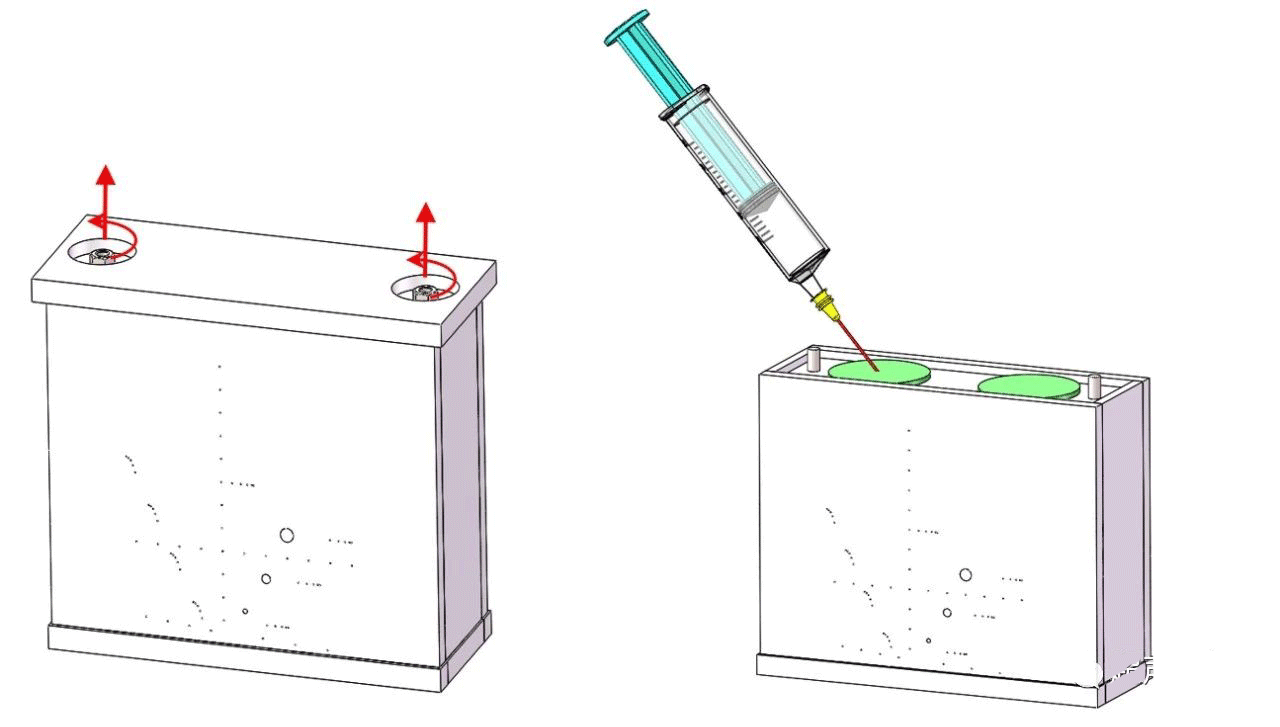

KS107BG型仿组织超声体模抽气及保养方法示意图

七、声窗下气体的排除

(1) 必要性：由于未按时注液保养或注入量不足，在声窗膜下会出现小片或整整一层气体，从而影响体模的正常使用。必须将其排出，并注射足量保养液。

(2) 将体模上下倒置，并将海绵垫置于水槽边框内。

(3)按前述注液方法，经底板封口橡皮膜向体模内注入10毫升左右保养液，至封口橡皮膜适度鼓胀。

(4) 将体模侧向放置，并以离纵向靶群近的印有英文的侧面朝向桌面。

(5) 拿开海绵垫，即可见膜下气体自行上浮。

(6) 用湿毛巾沿声窗薄膜轻轻上搓，令气体集中于顶端。

(7) 用右手将体模底部适当提起，左手以湿毛巾稍用力推挤已集中的气体，使之进入另一侧面下的TM材料与外壳间缝隙内。

(8) 再将体模上下倒置，海绵垫置于水槽边框内。将体模放于桌面靠墙安全处，历时半天或一天，令气体自行上移，至底板的有机玻璃之下(看到为止)。

(9) 用手指轻敲橡皮膜，使气体进入其下方。然后用针管将气体抽出。为便于操作，抽气前针管内应先存入1-2毫升保养液。

(10) 抽气时有保养液被一起抽出，若因此而使液体欠缺(以橡皮膜形状判断)，应适当补入。
