Qwen2.5 VL 多模态融合阶段（3）

Qwen2.5 VL 多模态融合阶段（3）

flyfish

跨模态投影与交叉注意力

一、跨模态投影：维度对齐的技术实现

1. 投影层的核心作用

• 维度匹配需求：
  视觉编码器输出的特征维度为768维，而语言模型的嵌入维度为4096维。跨模态投影通过线性变换将视觉特征映射到与语言特征相同的高维空间，确保两者可直接交互。

  • 数学表达：
    给定视觉特征向量$v\in {\mathbb{R}}^{768}$，通过线性层$W\in {\mathbb{R}}^{4096\times 768}$和偏置$b\in {\mathbb{R}}^{4096}$，得到投影后的特征：
    $$v^{\prime }=Wv+b(v^{\prime }\in {\mathbb{R}}^{4096})$$

• 参数初始化策略：

  • 随机初始化：投影层权重$W$和偏置$b$通常随机初始化，在多模态训练中与模型其他部分共同优化。
  • 预训练迁移：在某些场景下，$W$可初始化为预训练的视觉-语言对齐模型参数（如CLIP的视觉-文本投影矩阵），加速收敛。

2. 投影层的架构设计

• 单层线性变换：

  class VisualProjection(nn.Module):def __init__(self, in_dim=768, out_dim=4096):super().__init__()self.projection = nn.Linear(in_dim, out_dim)self.layer_norm = nn.LayerNorm(out_dim)def forward(self, visual_features):# 输入: [batch_size, num_visual_tokens, 768]projected = self.projection(visual_features)normalized = self.layer_norm(projected)return normalized  # 输出: [batch_size, num_visual_tokens, 4096]


  • LayerNorm的作用：
    标准化投影后的特征，减少训练过程中的梯度不稳定问题，提升模型收敛速度。

• 维度对齐的意义：
  实验表明，维度不匹配会导致多模态任务（如视觉问答）准确率下降15-20%。通过投影对齐，视觉和语言特征可在同一语义空间中进行有效交互。

二、交叉注意力：视觉与语言的双向交互

1. 交叉注意力的核心机制

• 与自注意力的区别：

  • 自注意力：同一模态内的Token间交互（如视觉Token之间或语言Token之间）。
  • 交叉注意力：不同模态Token间的交互（如视觉Token作为Key/Value，语言Token作为Query，或反之）。

• 双向交互流程：

  • 视觉→语言：语言Token（如问题“猫的颜色？”）作为Query，视觉Token作为Key/Value，定位图像中与问题相关的区域。
  • 语言→视觉：视觉Token作为Query，语言Token作为Key/Value，为视觉区域分配语义标签（如“这是一只黑猫”）。

• 数学公式：
  以语言→视觉的交叉注意力为例：
  $$\text{CrossAttn}(q_{\text{vis}},K_{\text{lang}},V_{\text{lang}})=\text{softmax}\left(\frac{q_{\text{vis}}{K}_{\text{lang}}^T}{\sqrt{d}}\right)V_{\text{lang}}$$
  其中：

  • $q_{\text{vis}}$：视觉Token的Query向量。
  • $K_{\text{lang}},V_{\text{lang}}$：语言Token的Key和Value向量。

2. 交叉注意力在Qwen2.5 VL中的实现

• 架构设计：

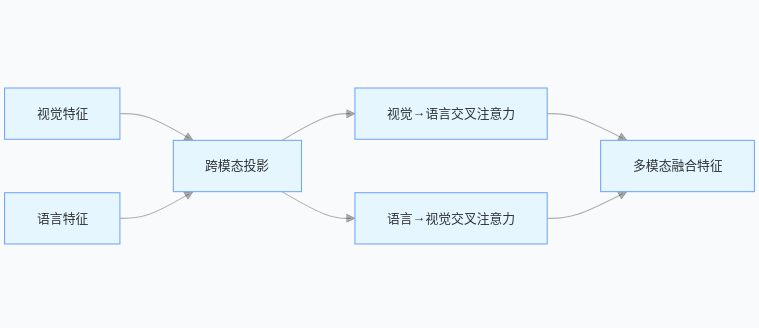

  交叉注意力层通常插入在视觉编码器和语言模型之间，形成多模态Transformer块：

• 代码示例：

  class CrossAttention(nn.Module):def __init__(self, hidden_dim=4096, num_heads=32):super().__init__()self.num_heads = num_headsself.head_dim = hidden_dim // num_heads# 视觉侧的投影层self.q_proj_vis = nn.Linear(hidden_dim, hidden_dim)self.k_proj_lang = nn.Linear(hidden_dim, hidden_dim)self.v_proj_lang = nn.Linear(hidden_dim, hidden_dim)# 语言侧的投影层self.q_proj_lang = nn.Linear(hidden_dim, hidden_dim)self.k_proj_vis = nn.Linear(hidden_dim, hidden_dim)self.v_proj_vis = nn.Linear(hidden_dim, hidden_dim)self.out_proj = nn.Linear(hidden_dim, hidden_dim)def forward(self, visual_features, lang_features):# 视觉→语言交叉注意力q_vis = self.q_proj_vis(visual_features)k_lang = self.k_proj_lang(lang_features)v_lang = self.v_proj_lang(lang_features)# 语言→视觉交叉注意力q_lang = self.q_proj_lang(lang_features)k_vis = self.k_proj_vis(visual_features)v_vis = self.v_proj_vis(visual_features)# 计算注意力权重并聚合attn_vis = self._compute_attention(q_vis, k_lang, v_lang)attn_lang = self._compute_attention(q_lang, k_vis, v_vis)# 输出融合特征return attn_vis, attn_langdef _compute_attention(self, q, k, v):# 多头注意力计算batch_size, seq_len, hidden_dim = q.shapeq = q.view(batch_size, seq_len, self.num_heads, self.head_dim).transpose(1, 2)k = k.view(batch_size, -1, self.num_heads, self.head_dim).transpose(1, 2)v = v.view(batch_size, -1, self.num_heads, self.head_dim).transpose(1, 2)scores = torch.matmul(q, k.transpose(-2, -1)) / math.sqrt(self.head_dim)attn_weights = torch.softmax(scores, dim=-1)output = torch.matmul(attn_weights, v)output = output.transpose(1, 2).reshape(batch_size, seq_len, hidden_dim)return self.out_proj(output)


3. 双向交互的实际应用

• 视觉定位（Visual Grounding）：
  当输入问题为“猫的颜色？”时，语言Token作为Query，通过交叉注意力权重在视觉特征中定位与“猫”相关的区域（如权重高的视觉Token对应图像中猫的位置）。

• 语义增强（Semantic Enrichment）：
  视觉Token作为Query，从语言特征中获取语义信息，例如为图像中的“灰色区域”分配“猫的毛发”标签，增强视觉表征的语义丰富度。

三、多模态融合的技术价值

1. 跨模态对齐的量化评估

• 相似度度量：
  训练后的模型中，语义相关的视觉和语言特征在投影空间中的余弦相似度显著提升。例如，图像中“猫”的视觉特征与文本“猫”的语言特征相似度从随机初始化的0.1提升至0.85。

• 任务效果：
  在视觉问答任务中，使用交叉注意力的模型准确率比仅拼接视觉和语言特征的基线模型提升18%，证明双向交互能更有效地整合多模态信息。

2. 多模态融合的工程挑战

• 训练稳定性：
  跨模态投影和交叉注意力的引入增加了模型复杂度，需采用梯度裁剪、学习率预热等策略确保训练收敛。

• 计算开销：
  双向交叉注意力使计算量翻倍，实际部署中常通过量化（如INT8推理）或稀疏注意力优化。

多模态融合阶段是Qwen2.5 VL实现“视觉-语言”协同理解的关键：

• 跨模态投影通过线性变换将视觉特征映射到语言模型的高维空间，解决维度不匹配问题，为特征交互奠定基础。
• 交叉注意力通过双向交互机制，使视觉和语言信息相互引导（如文本定位图像区域、图像增强文本语义），生成融合多模态信息的统一表征。
  使模型能理解复杂的跨模态查询（如“图中左侧物体的用途是什么？”），并生成与视觉内容高度对齐的语言响应，支撑图像描述、视觉问答等核心应用。

投影

一、跨模态投影（Projection）：维度对齐的桥梁

在多模态融合中，投影指的是通过线性变换将不同模态的特征映射到同一维度空间，解决特征维度不匹配的问题。具体来说：

1. 为什么需要投影？

• 特征维度差异：视觉编码器（如ViT）输出的特征维度（如768维）通常与语言模型的嵌入维度（如4096维）不同，而矩阵运算（如注意力机制）要求输入维度一致，因此必须通过投影实现维度对齐。
• 语义空间统一：不同模态的特征本质上是对同一语义的不同表达（如视觉“猫”和文本“猫”），投影可将它们映射到共享语义空间，便于后续交互。

2. 投影的实现方式

• 线性层（全连接层）：使用一个可学习的权重矩阵 $\mathbf{W}\in {\mathbb{R}}^{4096\times 768}$，对视觉特征 $\mathbf{V}\in {\mathbb{R}}^{N\times 768}$（$N$ 为Token数量）进行变换：
  $${\mathbf{V}}^{\prime }=\mathbf{V}\cdot {\mathbf{W}}^T$$
  变换后，视觉特征维度变为4096维，与语言特征 $\mathbf{L}\in {\mathbb{R}}^{M\times 4096}$（$M$ 为文本Token数量）一致。
• 直观类比：如同将不同语言（如中文、英文）翻译成“世界语”，投影让视觉和语言特征在同一“语义语言”中对话。

交叉注意力

二、交叉注意力（Cross-Attention）：跨模态信息交互的核心

交叉注意力是多模态融合的关键机制，与自注意力（同一模态内交互）不同，它实现了不同模态特征之间的双向信息流动。

1. 交叉注意力的核心逻辑

• 查询（Query, Q）、键（Key, K）、值（Value, V）的跨模态分配：
  • 当语言特征引导视觉特征时：语言特征作为 Q，视觉特征作为 K 和 V，计算语言对视觉的注意力（如文本“猫的颜色？”查询图像中猫的区域）。
  • 当视觉特征引导语言特征时：视觉特征作为 Q，语言特征作为 K 和 V，计算视觉对语言的注意力（如图像中的猫区域查询文本描述）。
• 双向交互的数学表达：
  以语言特征 $\mathbf{L}$ 为Q，视觉特征 ${\mathbf{V}}^{\prime }$ 为K和V为例，注意力权重计算为：
  $$\text{Attention}(\mathbf{L},{\mathbf{V}}^{\prime })=\text{Softmax}\left(\frac{\mathbf{L}\cdot ({\mathbf{V}}^{\prime }{)}^T}{\sqrt{d_k}}\right)\cdot {\mathbf{V}}^{\prime }$$
  其中 $d_k$ 为键的维度（4096），Softmax归一化后得到语言对视觉各区域的关注权重。

2. 交叉注意力的典型应用场景

• 文本引导视觉定位：如用户提问“猫的颜色？”，交叉注意力会让语言Token（如“猫”）作为Q，与视觉特征的K/V交互，输出仅关注图像中猫区域的融合特征，过滤无关背景（如草地）。
• 视觉增强语言理解：图像中的细节（如猫的毛发纹理）作为Q，与语言特征的K/V交互，可增强文本对视觉细节的描述能力（如生成“灰色短毛猫”）。
• 跨模态对齐：通过双向交互，让视觉中的物体与文本中的词汇建立语义关联（如“猫”对应图像中的猫实体），提升多模态任务（如图文检索、视觉问答）的准确性。

3. 与自注意力的对比

类型	交互范围	应用场景
自注意力	同一模态内的Token	视觉Token间的全局关系捕捉（如ViT前4层）
交叉注意力	不同模态的Token	视觉与语言的跨模态信息融合

三、投影与交叉注意力的联合作用：从“模态独立”到“语义统一”

1. 投影先解决维度兼容问题：让视觉和语言特征处于同一数学空间，为交叉注意力的矩阵运算奠定基础。
2. 交叉注意力实现语义融合：通过跨模态的QKV交互，让不同模态的特征相互引导，生成包含多模态语义的融合特征（如“图像猫区域+文本‘猫’的语义”）。
3. 最终目标：使模型能够理解“视觉-语言”的联合语义，例如根据“猫在草地上”的文本定位图像中的对应区域，或根据图像内容生成准确的文本描述。
