SS928V100（Hi3403V100）----NNN推理引擎，AMCT-ONNX模型压缩量化踩坑记录（LINUX版）

news 2025/5/23 10:06:49

        上篇文章讲解了如何使用 ATC 工具将 ONNX / CAFFE 模型转换为能在 NNN 引擎和 SVP_NNN 引擎上推理用的 om 模型，其中 SVP_NNN 由于只支持 INT8 / INT16 类型，所以在模型转换时通过设置参数的方式直接可以完成浮点模型 ONNX / CAFFE 到 INT8 / INT16 om 模型的流程。但是如是要在 NNN 引擎上运行量化模型，就需要借助 AMCT 模型压缩量化工具了，本文以 AMCT-ONNX 进行讲解。别问我为啥不用 AMCT-CAFFE ，实不相瞒，CAFFE 我量化失败了，proto的合并不是很好搞明白，有关搭建 caffe 环境，可以参考我的这篇文章：Ubuntu18.04 安装py-fast-rcnn步骤

        ps：没想到刚工作写的这篇文章，竟然还能帮助到现在的我，这就是命运的回旋镖啊，诸君！

        本文所有操作均在 WSL （Windows 虚拟子系统）上操作的，默认 root 环境，默认开发板系统为LINUX，所有环境变量均写入 bashrc 了，非虚拟机用户谨慎写入，相关资源以及代码见文末。

        基础环境以及交叉编译工具链的安装，可以参考这篇文章：SS928V100（Hi3403V100）----ATC模型转换工具----SVP_NNN 和 NNN 使用入门指南（LINUX版）

1.简介

昇腾模型压缩工具当前使用的压缩方法主要为量化，量化过程中可以实现模型部署优化（主要为算子融合）。
昇腾模型压缩工具仅支持在 Ubuntu 18.04 x86_64 架构服务器安装。
环境如下，没有使用GPU，所以就没安装cuda相关环境

依赖	版本要求（本文使用）
ONNX	1.9.0 Opset v8~v14 ONNX Runtime 1.8.0 Python3.9.2
numpy	1.20.0+
protobuf	3.13.0+
Python	Python3.9.x（3.9.0~3.9.2）

1.1 AMCT-ONNX 安装

解压工具包，本文使用的工具包是：CANN-amct-5.20.t6.2.b060-ubuntu18.04.x86_64.tar.gz

tar -zxvf CANN-amct-5.20.t6.2.b060-ubuntu18.04.x86_64.tar.gz
cd amct_onnx
pip3 install amct_onnx-0.3.2-py3-none-linux_x86_64.whl

1.2 编译并安装自定义算子包

# 该算在包在 amct_onnx 目录下
tar -zvxf amct_onnx_op.tar.gz
cd amct_onnx_op && python3 setup.py build

2. 模型量化（以 RESNET50 为例）

命令行方式	Python API 接口方式
量化过程简单，只涉及参数选择，无需对量化脚本进行适配	需要适配修改量化脚本
当前仅支持如下特性：（1）训练后量化中的均匀量化（2）QAT模型适配 CANN 模型	支持量化的所有功能

2.1 量化前准备

文末链接有完整 samples 以及转换前后的模型，也可以从如下链接获取源码：

参考代码源自gitee仓库：

git clone https://gitee.com/ascend/samples.git

resnet50.onnx模型来自：

wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/003_Atc_Models/resnet50/resnet50.onnx

量化数据集来自：

wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/models/amct_acl/classification/imagenet_calibration.tar.gz

2.2 命令行量化

由于官方samples会随着版本更新出现某些目录变动，本文以文末链接samples为主

# 1.NNN_Quant_resnet_50是文章末尾附带的资源，官方samples目录为{PATH}/samples/python/level1_single_api/9_amct/amct_onnx/cmd
cd {PATH}/NNN_Quant_resnet_50# 2.将下载得到的 onnx_model, imagenet_calibration.tar.gz 分别上传到 model 以及 data 目录
# 3.解压 imagenet_calibration.tar.gz 并转换成量化数据
tar -zxvf imagenet_calibration.tar.gz
# 注意修改 process_data.py 中的 CALIBRATION_SIZE ，需要和实际 onnx 模型的 batch 保持一致
python3 ./data/process_data.py# 4.进行模型量化，量化成功后会在指定目录 results 下生成 deploy_model 结尾的 onnx 模型
amct_onnx calibration \--model ./model/resnet50.onnx \--save_path ./results/resnet50_int8 \--input_shape "actual_input_1:16,3,224,224" \--data_dir "./data/calibration_resnet50/" \--data_types "float32"# 5.量化模型转 om 模型方法1
atc \--model=./results/resnet50_int8_deploy_model.onnx \--framework=5 \--output=./model/resnet50_int8 \--input_fp16_nodes="actual_input_1" \--input_shape="actual_input_1:1,3,224,224" \--soc_version=OPTG# 6.量化模型转 om 模型方法2
atc \--model=./results/resnet50_int8_deploy_model.onnx \--framework=5 \--output=./model/resnet50_int8 \--input_shape="actual_input_1:1,3,224,224" \--soc_version=OPTG# 7.量化模型转 om 模型方法3
atc \--model=./results/resnet50_int8_deploy_model.onnx \--framework=5 \--output=./model/resnet50_int8 \--insert_op_conf=./resnet50_aipp.cfg \--input_shape="actual_input_1:1,3,224,224" \--soc_version=OPTG# resnet50_aipp.cfg 配置内容如下aipp_op {aipp_mode : static             # 静态 aapprelated_input_rank : 0         # 标识对第 1 个输入进行 AAPP 处理 src_image_size_w : 224         # 源输入宽高src_image_size_h : 224 input_format : RGB888_U8       # 源输入格式:YUV420SP_U8、XRGB8888_U8、RGB888_U8、YUV400_U8、ARGB8888_U8、YUYV_U8、YUV422SP_U8、AYUV444_U8、RAW10、RAW12、RAW16mean_chn_0 : 123               # 注意，均值的设置必须用整数，否则转换会出问题mean_chn_1 : 116mean_chn_2 : 103var_reci_chn_0 : 0.017120      # = 1 / 58.395var_reci_chn_1 : 0.017496      # = 1 / 57.12var_reci_chn_2 : 0.017433      # = 1 / 57.375
}

上述写了3种模型转换方法，是我个人觉得刚接触 ATC 这个框架以及 AMCT 模型量化框架时容易出现问题的地方

方法1：模型转换时，设置了 --input_fp16_nodes="actual_input_1"，此时需要注意，模型的输入是 FP16 类型的。由于没有采用 AAPP 预处理，数据在送入模型前需要进行resize，crop，normalize 等操作。
方法2：模型转换时，没有设置 --input_fp16_nodes，此时模型的输入是 FP32 类型的。由于没有采用 AAPP 预处理，数据在送入模型前需要进行resize，crop，normalize 等操作。
方法3：模型转化时，设置了--insert_op_conf=./resnet50_aapp.cfg，此时模型的输入数据类型取决于resnet50_aipp.cfg种设置的数据类型，此时可以设置UINT8类型了。注意输入的数据，需要转换成uint8类型。

AMCT后，模型的量化操作和反量化操作均在 om 模型内部进行了，无论输入数据类型是什么类型，输出数据类型都是 FP32 类型的。

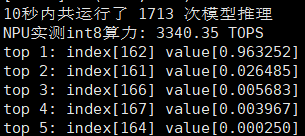

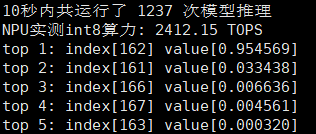

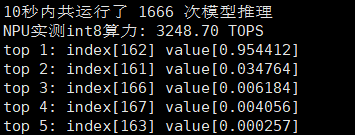

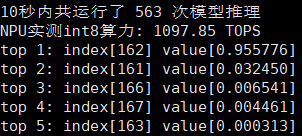

从下面表格可以看到，量化前输入数据从fp32-->fp16，速度提升比较明显，量化后输入数据从fp16-->int8的速度提升，就比较有限了。
