CarPlay有线连接流程

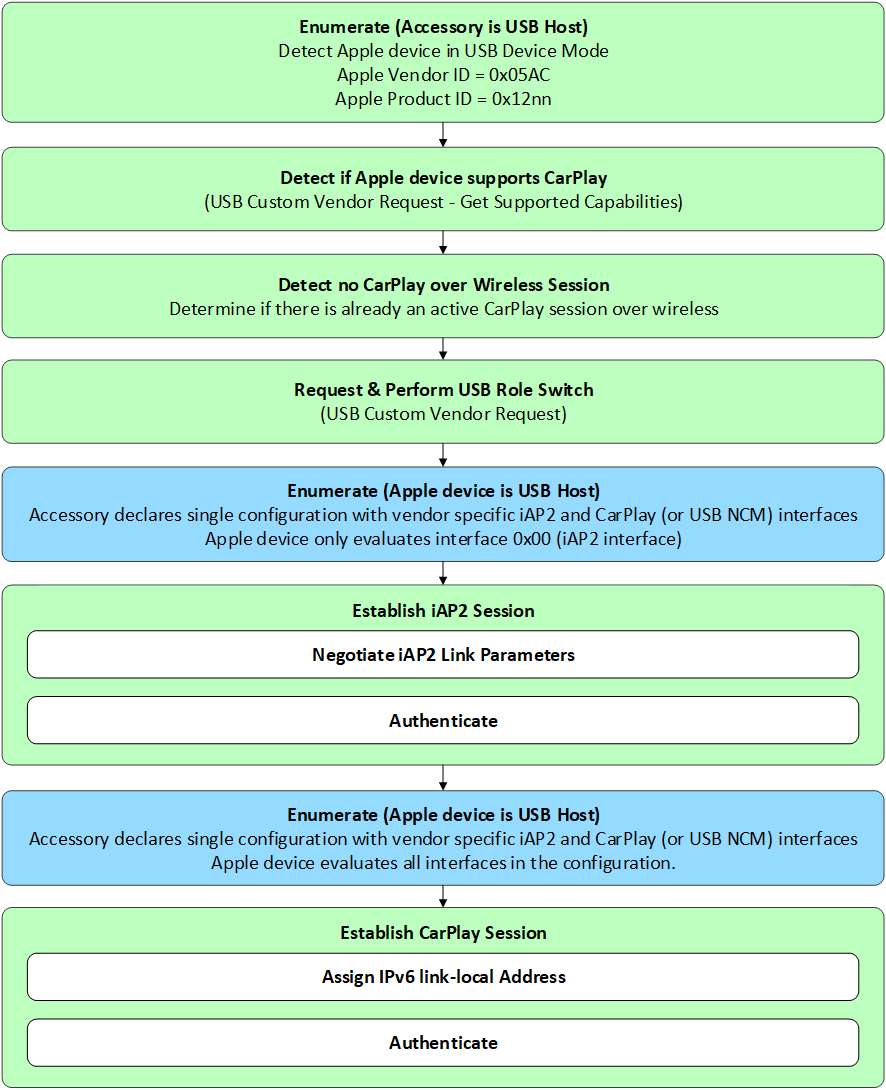

一、流程图

这张图展示了苹果设备和配件之间通过USB连接建立CarPlay会话的过程。以下是每个步骤的解释：

1. 初始阶段：设备检测与角色切换

1. 枚举（配件作为USB Host）

   • 配件（车机）作为USB主机，检测连接的Apple设备（iPhone）。

   • 识别Apple设备的Vendor ID (0x05AC)和Product ID (0x12nn，nn为具体型号)。

2. 检测CarPlay支持

   • 通过 USB Custom Vendor Request 查询设备是否支持CarPlay功能。

   • 同时检查设备是否已通过无线（如蓝牙/Wi-Fi）建立了CarPlay会话（避免冲突）。

3. USB角色切换

   • 通过 USB Custom Vendor Request 请求Apple设备切换为USB主机角色（Host Mode），配件转为设备角色（Device Mode）。

2. iAP2 会话建立

1. 重新枚举（Apple设备作为USB Host）

   • Apple设备作为主机，检测配件的USB配置。

   • 配件声明一个包含以下接口的配置：

     • iAP2接口（必须，用于控制通信）。

     • CarPlay或USB NCM接口（网络通信，可选）。

   • Apple设备首先仅评估 iAP2接口（0x00），忽略其他接口。

2. 建立iAP2会话

   • 通过iAP2协议协商通信参数（如传输速率、数据包大小等）。

   • 完成认证流程（可能涉及证书交换或密钥验证）。

3. CarPlay 会话建立
