从3.7V/5V到7.4V，FP6291在应急供电智能门锁中的应用

在智能家居蓬勃发展的当下，智能门锁以其便捷、安全的特性，成为现代家庭安防的重要组成部分。在智能门锁电量耗尽的情况下，应急电源外接移动电源（USB5V输入） FP6291升压到7.4V供电可应急开锁。增强用户在锁具的安全性、识别性、管理性方面更加智能化简便化的使用感。

一 、FP6291 升压芯片技术解析

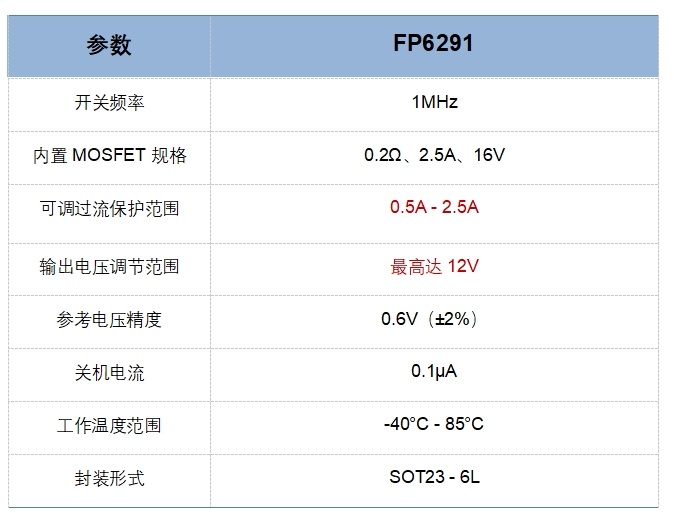

FP6291 作为一款高性能异步内置 MOS 管升压恒压芯片，具备高效能、高精度与多重保护机制等核心优势，高度契合低功耗场景下的电压转换需求，其关键技术参数与特性如下：



1. 宽输入电压与高效升压能力

FP6291 的输入电压范围为 2.6 - 5.5V，能够兼容单节锂电池（3.7V）、5V USB 电源等多种常见供电方式，极大拓宽了电源适配范围。在输出能力方面，它可将输入电压稳定升压至 7.4V，这一输出电压能够精准匹配智能门锁电机驱动或控制模块的工作电压需求，为门锁应急供电提供稳定动力。

2. 精准控制与低功耗特性

该芯片拥有 0.6V±2% 的高精度恒压基准（VFB）反馈电压，能实时、精准地调节输出电压，将误差控制在极小范围内，保障供电稳定性。在低功耗表现上，FP6291 关机模式下功耗低于 1μA，有效避免应急电源在闲置状态下的电量损耗，大幅延长其续航时间，确保应急时随时可用。

3. 灵活可调的动态配置

芯片支持输入限流（OC）在 0.5 - 2.5A 范围内灵活调节，无论是低功耗的门锁待机状态，还是高负载的电机开锁瞬间，都能适配不同负载需求，保障系统稳定运行。

4. 多重安全保护机制

FP6291 内置过温保护（OTP）功能，能实时监测芯片温度，当温度过高时自动启动保护机制，防止芯片因过热损坏。此外，过流保护（OCP）与欠压保护（UVP）可动态调整输入电流阈值，当出现过流、欠压等异常情况时，迅速采取保护措施，全方位保障系统稳定运行。

二、智能门锁应急电源方案设计

1. 应用场景

当智能门锁内置电池电量耗尽，无法正常开锁时，用户可通过外接移动电源（如手机充电宝）的USB 5V输出接口，连接至FP6291升压电路模块。芯片将5V输入升压至7.4V，直接为门锁供电，实现“无电应急开锁”。

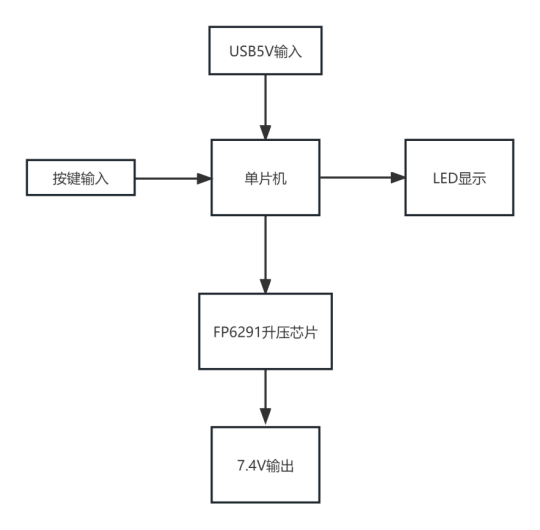

FP6291芯片升压流程图：

 智能门锁pcb：



2.方案优势

①　即插即用：操作极为简便，无需专业知识或复杂设置，用户只需简单连接移动电源，就能
快速解决门锁没电的问题。

②　高兼容性：支持市面上绝大多数 5V USB 电源输入，无论是常见的手机充电宝，还是其
他 5V USB 供电设备，都能作为应急电源使用，通用性极强。

③　安全可靠：凭借 FP6291 芯片内置的多重保护机制，可有效避免过压、过流、短路等风
险，全方位保护门锁电路安全，确保应急供电过程稳定可靠。

④　体积小巧：FP6291 芯片集成度高，外围电路简单，这使得整个应急电源模块体积小巧，
既便于直接嵌入门锁内部，也可设计为独立的应急模块，方便携带和使用。

结语

智能门锁是以智能化技术为核心，通过增强安全性、身份识别与管理便捷性实现升级的安防设备。其核心驱动组件FP6291升压芯片，凭借高效升压、高精度稳压及多重保护机制，不仅可满足智能门锁7.4V应急供电需求，还可广泛应用于移动电源、蓝牙音箱、便携设备等多元场景，提供稳定可靠的电压转换支持。
如果您有进一步的技术探讨或方案定制需求，欢迎随时联系我们雅欣工程师团队！
