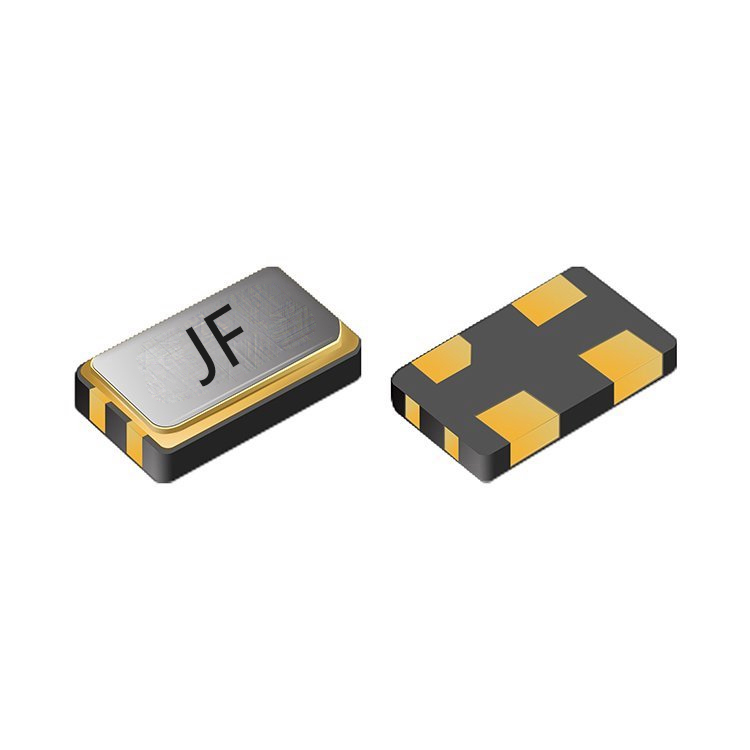

晶振选型三大陷阱：工作温度、电压与负载电容的隐藏矛盾

在电子电路设计中，晶振作为关键的频率控制元件，其选型是否恰当直接影响到整个系统的性能和稳定性。然而，在晶振选型过程中，存在着一些容易被忽视的陷阱，尤其是工作温度、电压与负载电容之间的隐藏矛盾，若不加以重视，可能会导致电路无法正常工作，甚至造成严重的后果。

工作温度：环境适应的关键考验

晶振的工作温度范围是一个重要的参数，它决定了晶振在不同环境条件下能否稳定工作。不同类型的晶振，其工作温度范围差异较大。例如，普通的民用晶振通常适用于0℃-70℃的温度范围，而工业级晶振则可以在-40℃-85℃甚至更宽的温度范围内正常工作。

在选型时，如果忽略了实际应用环境的温度要求，将民用晶振用于工业级的高温或低温环境中，就会出现严重的问题。在高温环境下，晶振的频率稳定性会下降，可能导致电路的时序混乱，进而影响整个系统的正常运行。而在低温环境下，晶振可能会出现起振困难甚至无法起振的情况。

此外，温度的变化还会对晶振的其他参数产生影响，如频率温度漂移。频率温度漂移是指晶振的频率随温度变化而发生的偏移，通常用ppm/℃来表示。如果选型时没有考虑到频率温度漂移的影响，在温度变化较大的环境中，电路的频率精度将无法得到保证。

电压：稳定供电的核心要素

晶振的工作电压也是选型时需要重点关注的参数之一。不同的晶振对工作电压的要求不同，常见的工作电压有1.8V、2.5V、3.3V等。如果供电电压与晶振的额定工作电压不匹配，将会对晶振的性能产生负面影响。

当供电电压高于晶振的额定工作电压时，可能会导致晶振内部的元件受损，缩短晶振的使用寿命，甚至直接损坏晶振。而当供电电压低于晶振的额定工作电压时，晶振可能无法正常起振，或者虽然能够起振，但频率稳定性会大幅下降，无法满足电路的要求。

此外，电源的噪声和纹波也会对晶振的性能产生影响。如果电源中存在较大的噪声和纹波，会导致晶振的频率出现抖动，进而影响整个系统的稳定性。因此，在选型时，不仅要确保供电电压与晶振的额定工作电压一致，还需要采取相应的电源滤波措施，以减少电源噪声对晶振的影响。

负载电容：频率精度的隐形杀手

负载电容是指与晶振并联的外部电容，它与晶振内部的电容一起决定了晶振的振荡频率。负载电容的选择是否合适，直接影响到晶振的频率精度和稳定性。

每个晶振都有其标称的负载电容值，在设计电路时，需要根据晶振的标称负载电容值来选择合适的外部电容。如果实际使用的负载电容与晶振的标称负载电容不匹配，就会导致晶振的振荡频率发生偏移。当负载电容大于标称值时，晶振的频率会降低；当负载电容小于标称值时，晶振的频率会升高。

此外，负载电容的稳定性也非常重要。如果负载电容的温度系数较大，或者存在漏电等问题，会导致负载电容的值随温度或时间发生变化，进而影响晶振的频率精度和稳定性。因此，在选型时，需要选择稳定性好、精度高的负载电容，并确保其与晶振的标称负载电容值相匹配。

隐藏矛盾：综合考量的必要性

工作温度、电压与负载电容之间并不是相互独立的，它们之间存在着一定的隐藏矛盾。例如，在高温环境下，晶振的工作电压可能会发生变化，进而影响负载电容的性能；而负载电容的变化又会反过来影响晶振的频率精度，形成一个恶性循环。

因此，在晶振选型时，需要综合考虑工作温度、电压与负载电容这三个因素，不能只关注其中一个或两个因素而忽略其他因素。首先，要根据实际应用环境的温度要求选择合适温度等级的晶振；然后，根据电路的供电方案选择与晶振额定工作电压相匹配的电源；最后，根据晶振的标称负载电容值选择合适的外部电容，并确保其稳定性。

同时，还需要进行必要的电路仿真和测试，以验证晶振在实际工作条件下的性能是否满足要求。通过仿真可以提前发现工作温度、电压与负载电容之间可能存在的矛盾，并进行相应的调整和优化；通过测试可以对晶振的实际性能进行验证，确保电路的稳定性和可靠性。

总之，晶振选型是一个需要综合考虑多个因素的过程，工作温度、电压与负载电容之间的隐藏矛盾需要引起足够的重视。只有充分了解这些陷阱，并采取相应的措施加以避免，才能选择到合适的晶振，确保电子电路的正常工作和系统的稳定性。
