三相逆变器下垂均流控制策略simulink仿真

一、介绍

在现代电力系统中，逆变器被广泛应用于各种应用场景，其中三相逆变器是一种常见的类型。逆变器的主要功能是将直流电能转换为交流电能，并通过控制输出的电流和电压来满足特定的需求。为了实现精确的控制，逆变器通常需要采用一种称为下垂控制的方法。

下垂控制是一种通过调整输出电流与电压之间的相位差来实现电力系统稳定性的控制方法。它通过监测输入电流和输出电压之间的差异，并根据系统的需求调整相位差，从而实现对逆变器输出的精确控制。在三相逆变器中，下垂控制可以有效地稳定系统并提高逆变器的性能。

二、逆变器下垂控制Simulink仿真

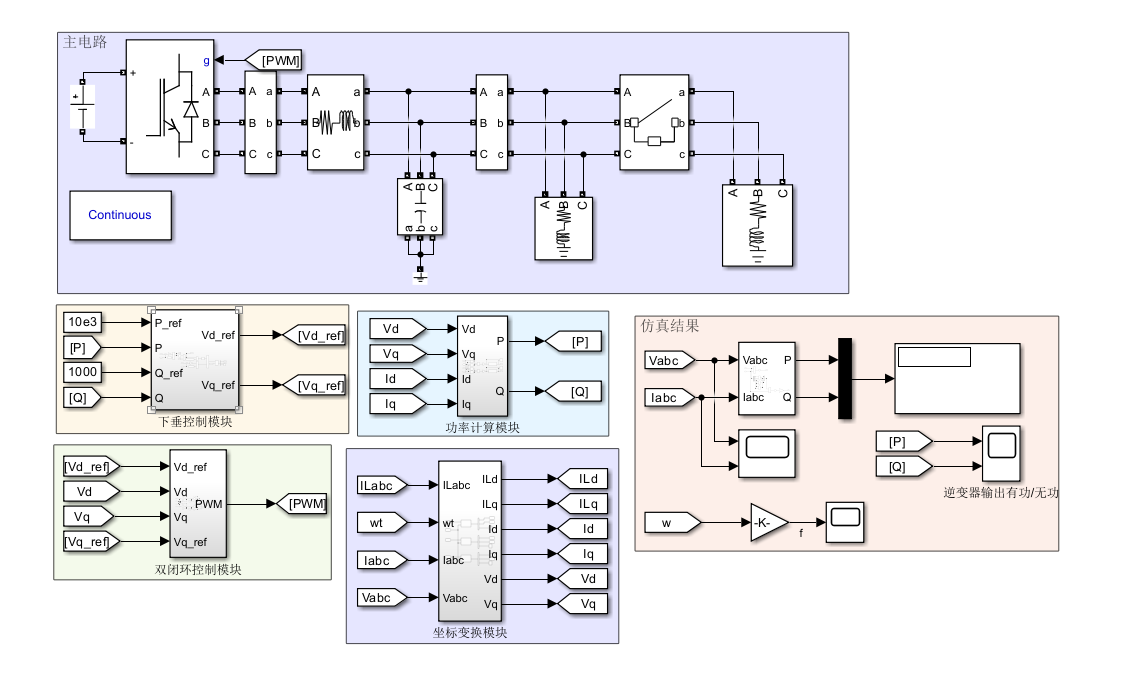

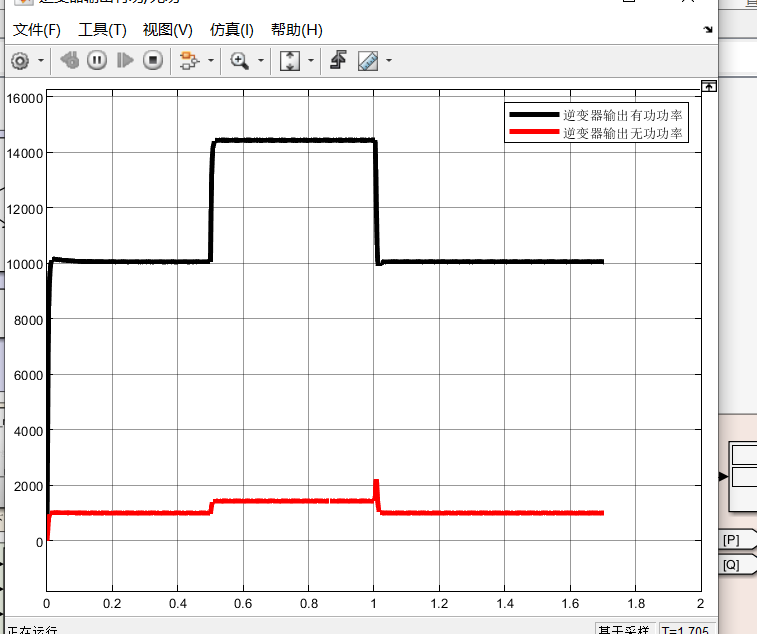

   基于此，笔者胜利了总设计思路：给定有功功率参考值 P，无功功率参考值 Q，通过功率下垂外环得到三相参考电压信号，再经过电压电流双闭环调节，获得三相调制波，最后通过SPWM调制方式可完成对三相全桥逆变电路的控制。给出以下仿真。

  希望对大家有所帮助，有兴趣的朋友，欢迎关注笔者主页，或关注笔者主页龚重号，回复下垂均流控制策略。一起交流，学习进步！！！
