05 部署Nginx反向代理

01 服务器基本信息

名称	IP地址
真实Web服务器	172.2.25.10
Proxy服务器	172.2.25.11

02 Proxy基本设置

[root@likexy-nginx-01 conf.d]# pwd
/etc/nginx/conf.d
[root@likexy-nginx-01 conf.d]# cat proxy.conf
server {listen 80;server_name www.wp.proxy.com;location / {proxy_pass http://172.2.25.10;}
}

# 在Windoes的hosts文件添加# 172.2.25.11	www.wp.proxy.com

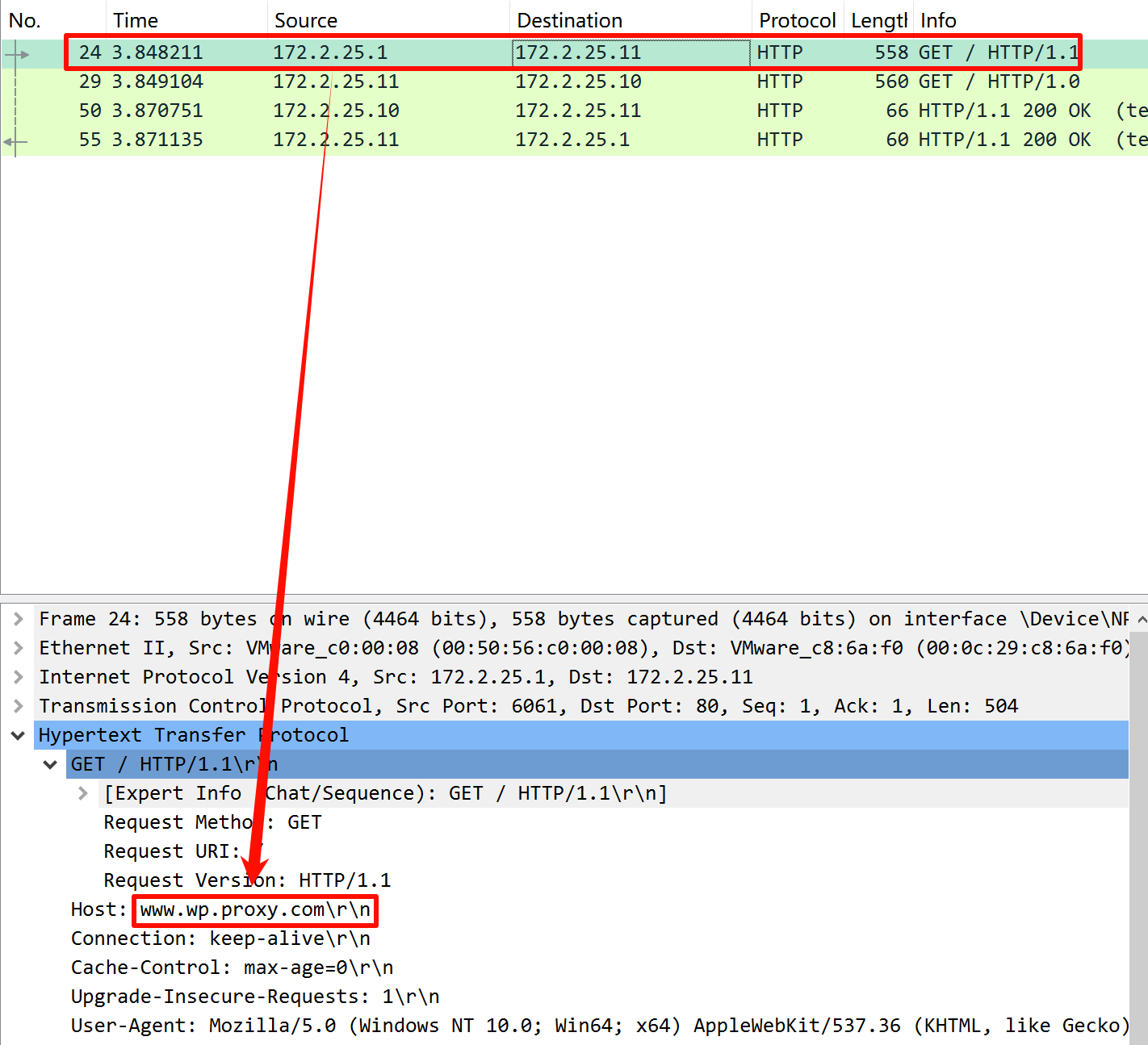

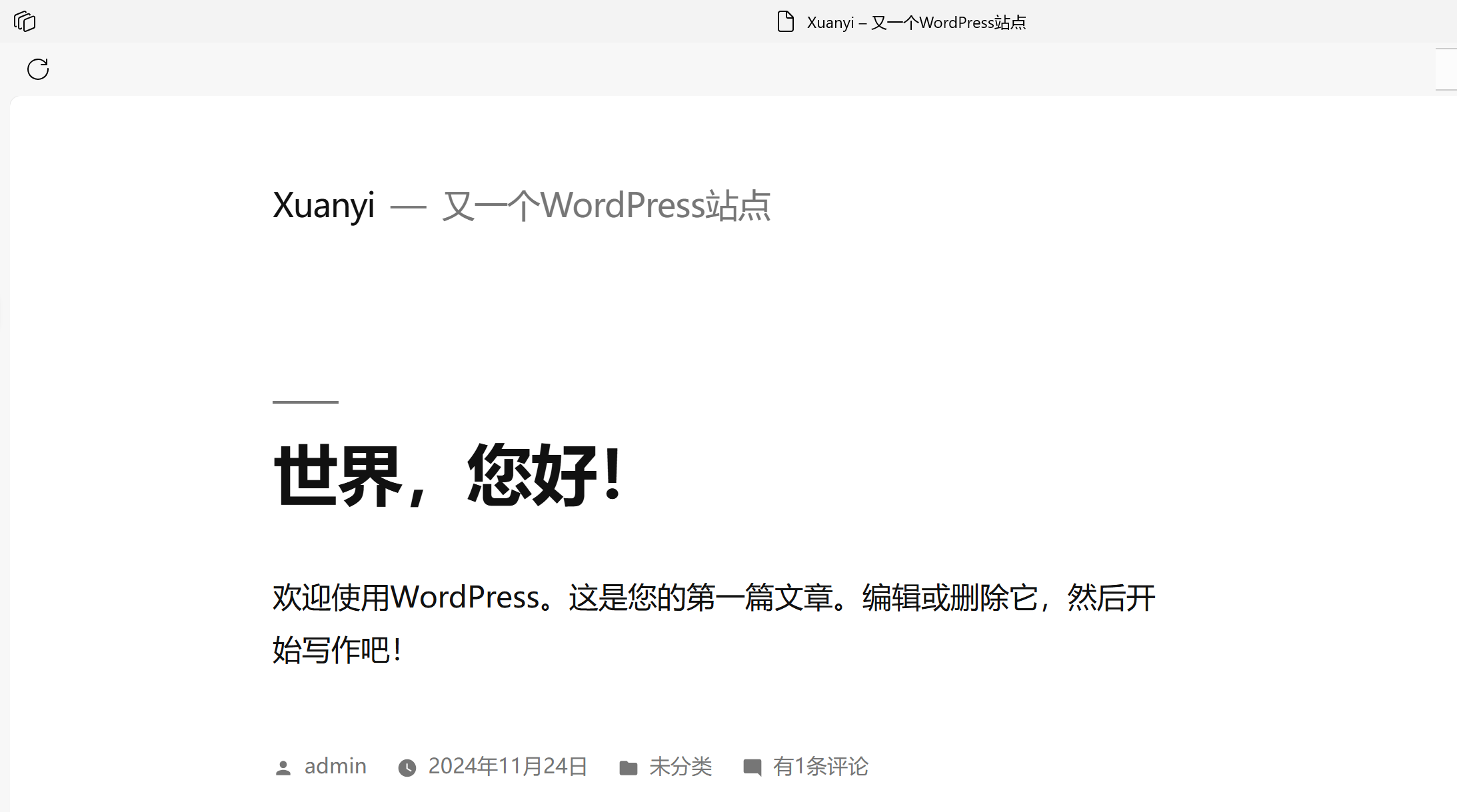

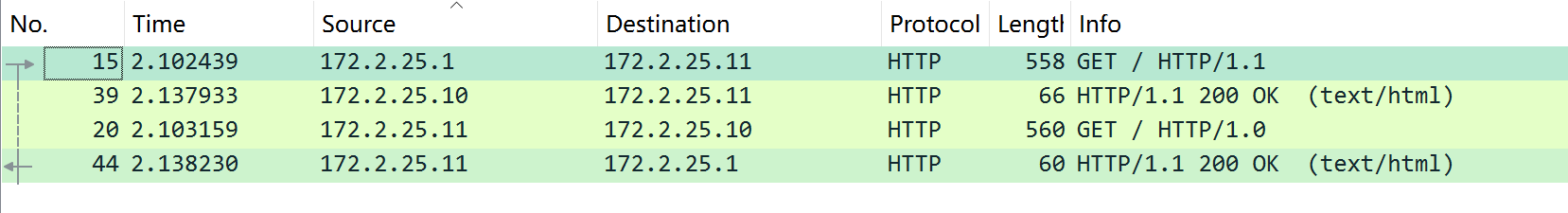

图1 使用Proxy服务器访问网页 图2 抓取到的报文

# 通过域名访问的

图3 可以看到hosts文件

# 代理服务器向真实服务器访问时丢掉了头部

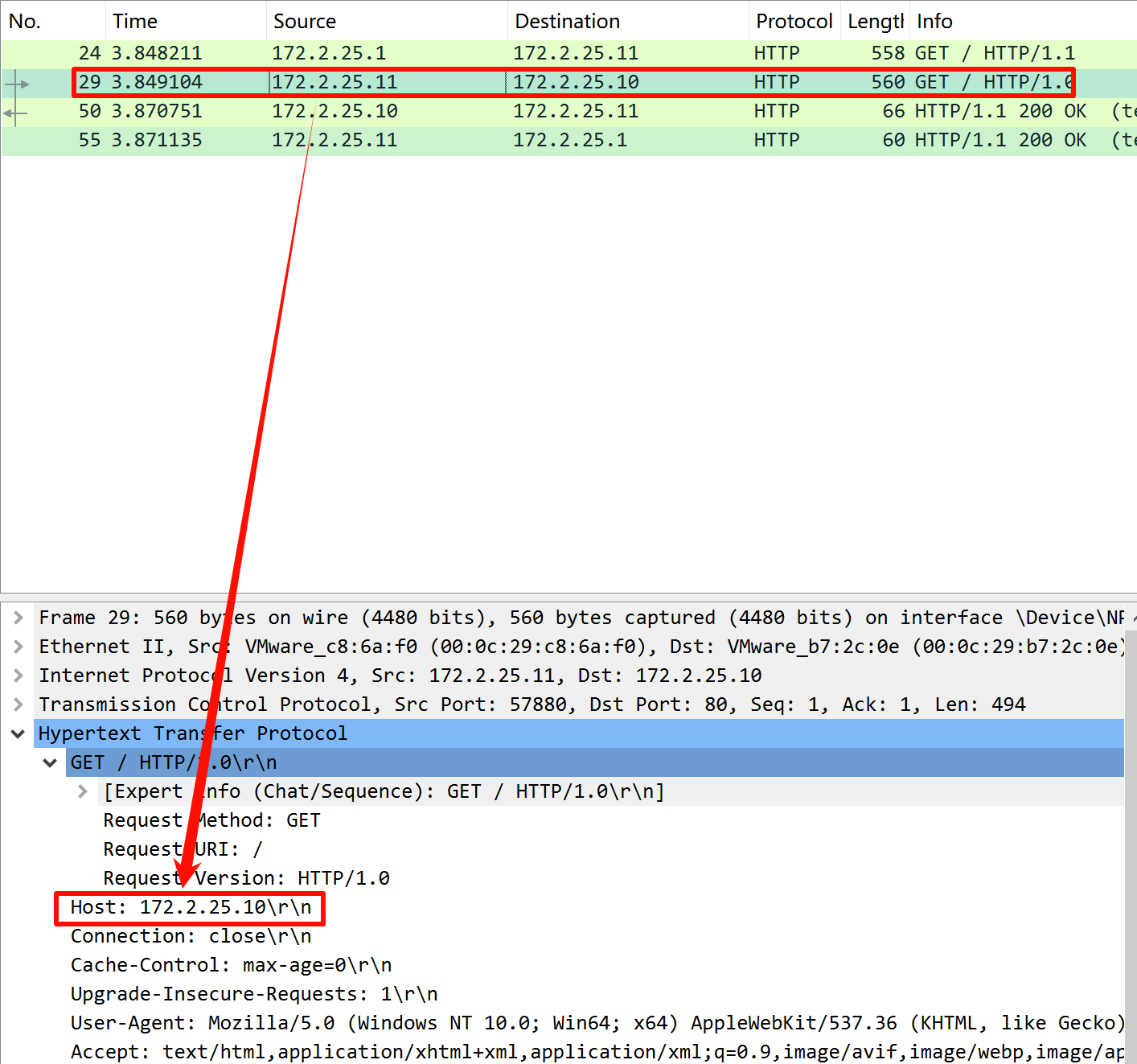

图4 丢失掉了头部

03 Proxy添加头部访问Web服务器

# 我们需要代理服务器向后端请求带着域名
[root@likexy-nginx-01 conf.d]# cat proxy.conf
server {listen 80;server_name www.wp.proxy.com;location / {proxy_pass http://172.2.25.10;proxy_set_header Host $http_host;	# 携带头部信息}
}
# 头部信息携带了，但是版本由1.1变成了1.0

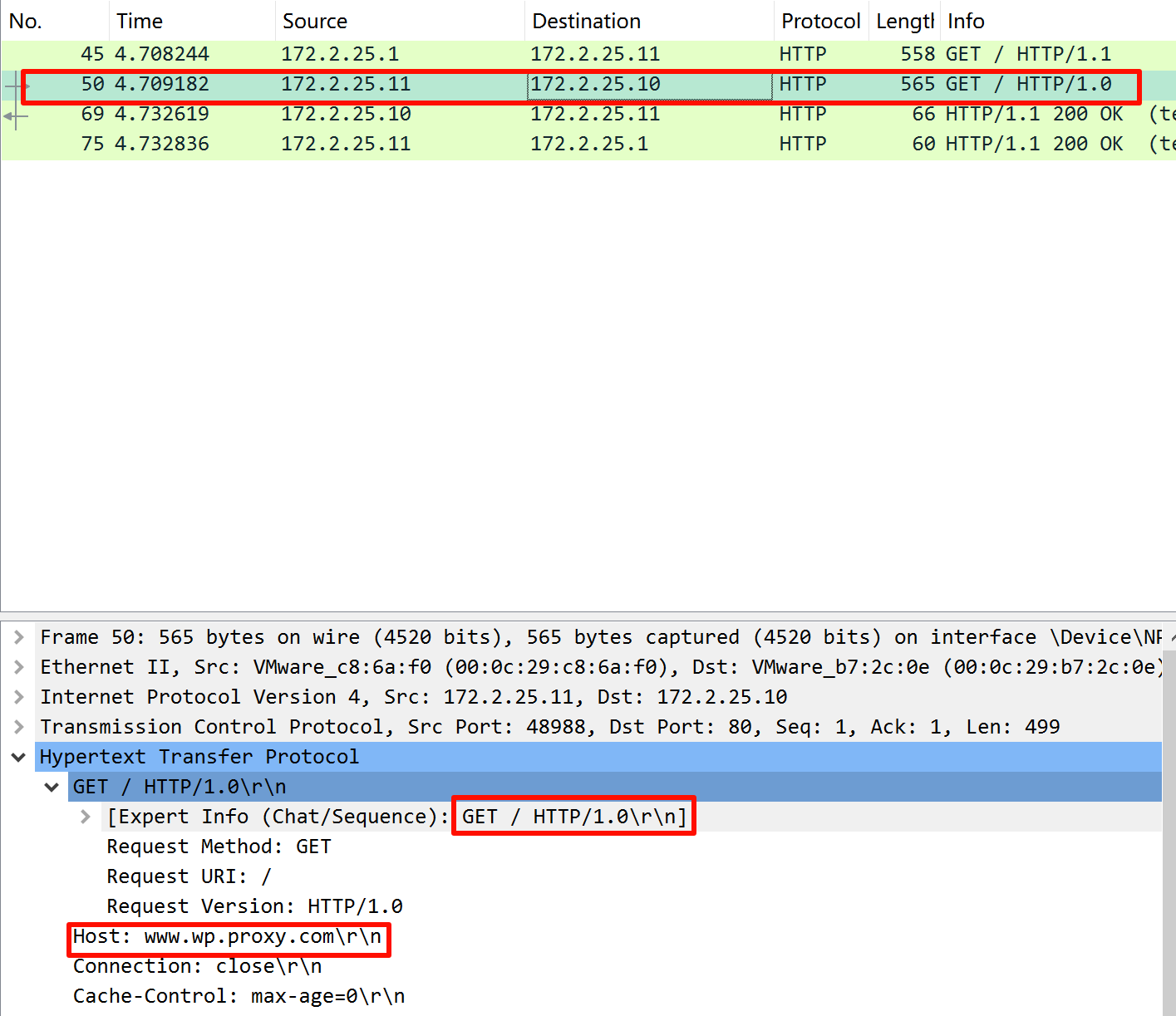

图5 可以看到添加的头部信息

04 Proxy携带版本信息

[root@likexy-nginx-01 conf.d]# cat proxy.conf
server {listen 80;server_name www.wp.proxy.com;location / {proxy_pass http://172.2.25.10;proxy_set_header Host $http_host;	# 携带头部信息proxy_http_version 1.1;				# 设置HTTP版本}
}

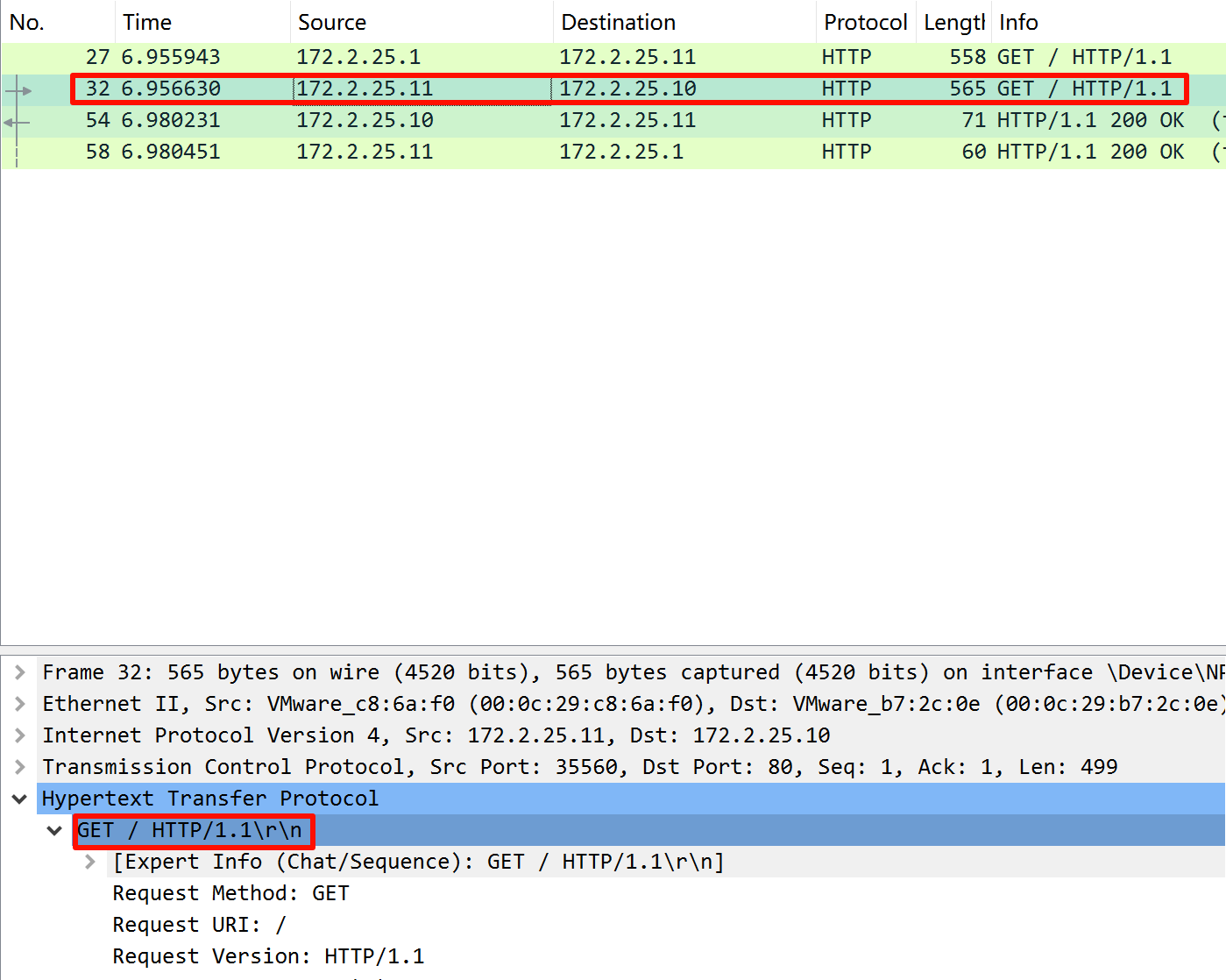

图6 添加HTTP版本信息

05 在Nginx日志添加客户端IP地址

# 但是在日志上面看不到客户端的IP地址，看到的是代理服务器的IP地址
# 最后一个是"-"，在nginx配置文件里面写的是"$http_x_forwarded_for"，通过代理服务器连接到Web服务器的客户端的原始IP地址# 但是代理服务器没有获取到客户端的IP

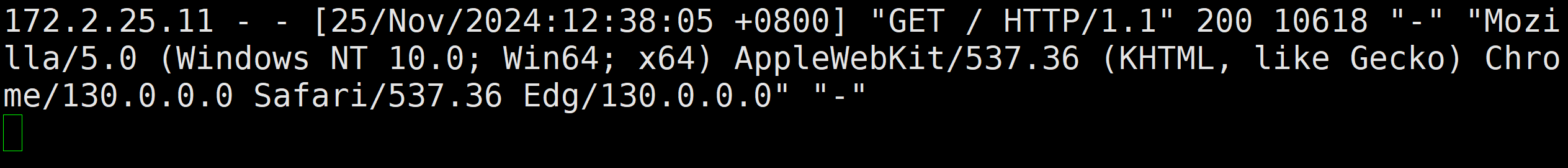

图7 访问的Nginx日志，可以看到没有客户端IP地址

[root@likexy-nginx-01 conf.d]# cat proxy.conf
server {listen 80;server_name www.wp.proxy.com;location / {proxy_pass http://172.2.25.10;proxy_set_header Host $http_host;	# 携带头部信息proxy_http_version 1.1;				# 设置HTTP版本proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;	# 代理服务器获取客户端IP地址}
}

# 配置完访问就有客户端IP地址了

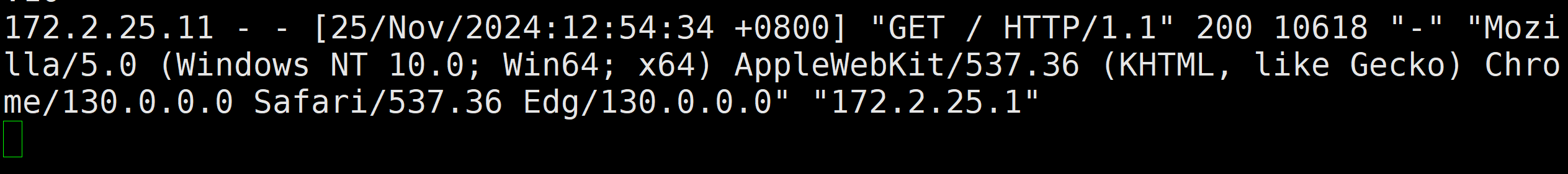

图8 可以看到客户端IP地址

06 代理到Web的TCP连接，响应，返回时间

[root@likexy-nginx-01 conf.d]# cat proxy.conf
server {listen 80;server_name www.wp.proxy.com;location / {proxy_pass http://172.2.25.10;proxy_set_header Host $http_host;proxy_http_version 1.1;proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;proxy_connect_timeout 60s;		# 连接时间proxy_read_timeout 60s;			# 响应时间proxy_send_timeout 60s;			# 返回时间}
}

07 代理缓冲区

# 头部信息：就是语言，浏览器信息等

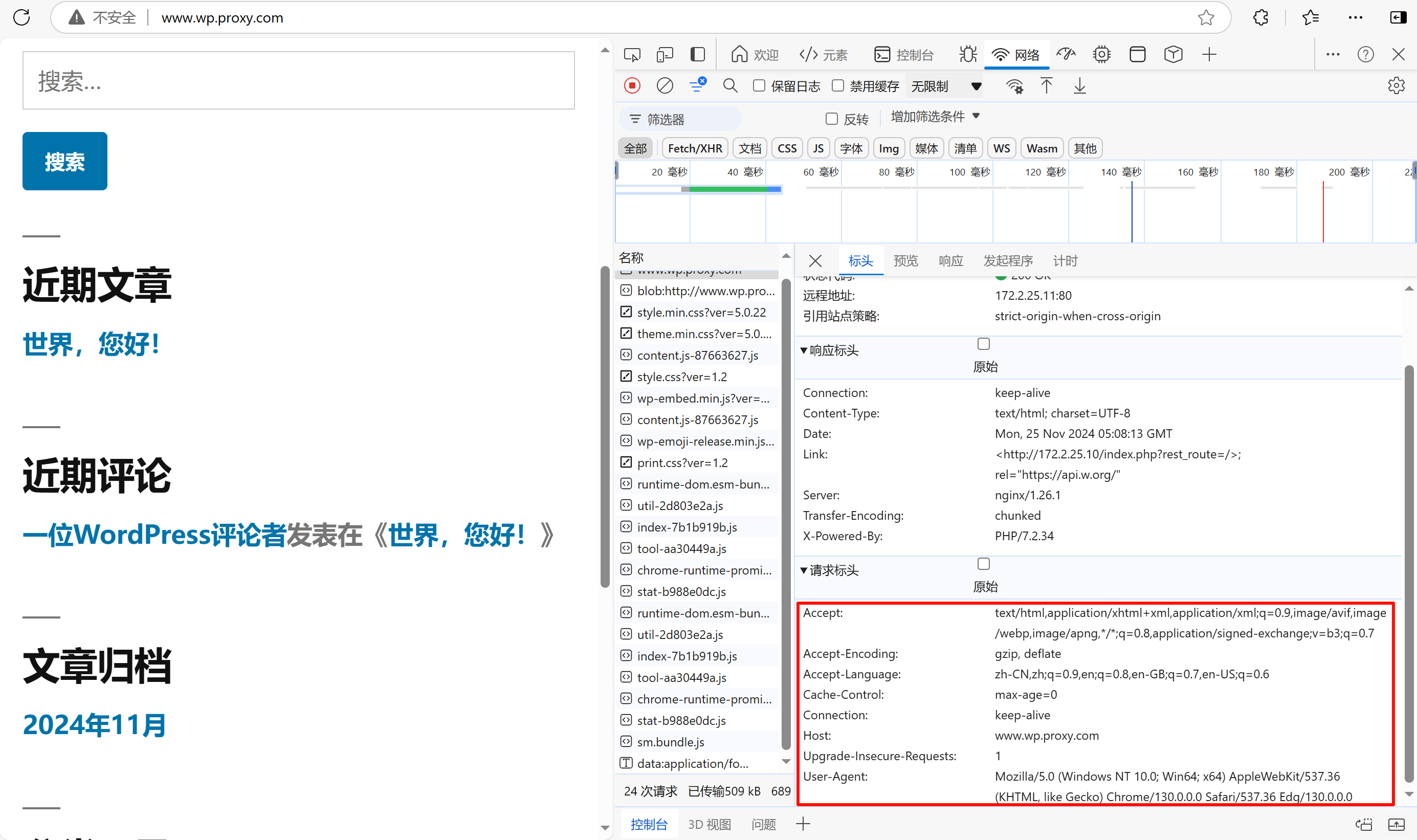

图9 查看头部信息

# 主题信息就是访问的网页资源，图片等

[root@likexy-nginx-01 conf.d]# cat proxy.conf
server {listen 80;server_name www.wp.proxy.com;location / {proxy_pass http://172.2.25.10;proxy_set_header Host $http_host;proxy_http_version 1.1;proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;proxy_connect_timeout 60s;proxy_read_timeout 60s;proxy_send_timeout 60s;proxy_buffering on;		# 开启缓冲区proxy_buffer_size 32k;	# 头部信息缓冲区大小proxy_buffers 4 128k;	# 主体信息缓冲区大小
}

08 设置代理文件

[root@likexy-nginx-01 conf.d]# pwd
/etc/nginx/conf.d
# 把代理需要设置的全部放到一个文件
[root@likexy-nginx-01 conf.d]# cat proxy-data
proxy_set_header Host $http_host;
proxy_http_version 1.1;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_connect_timeout 60s;
proxy_read_timeout 60s;
proxy_send_timeout 60s;
proxy_buffering on;
proxy_buffer_size 32k;
proxy_buffers 4 128k;[root@likexy-nginx-01 conf.d]# cat proxy.conf
server {listen 80;server_name www.wp.proxy.com;location / {proxy_pass http://172.2.25.10;include /etc/nginx/conf.d/proxy-data;}
}
