简单网络交换、路由-华三RRPP以太环网

news 2025/5/18 9:43:08

1、RRPP简单介绍

RRPP用来组建环网的链路层协议，工作在二层，比STP收敛更快，同时与STP、Smart-link互斥。很多企业很少应用环网组网，但是小编所在工业生产制造企业在特定工艺的区域对环网应用颇多，RRPP小编还是推荐网工好好学习。

2、简单环形网

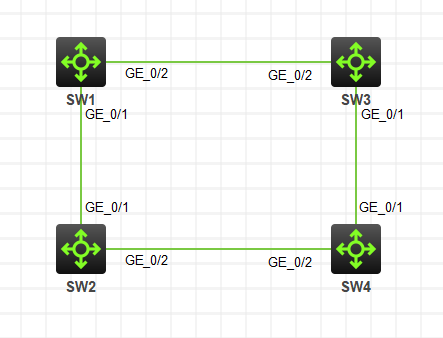

a、拓扑

在这里插入图片描述

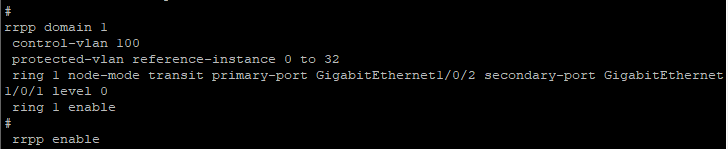

b、交换机配置

SW1:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

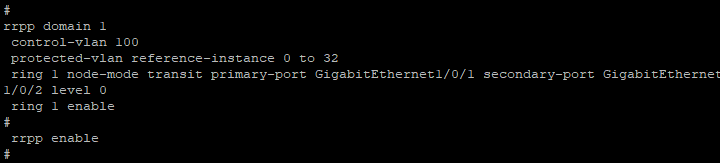

SW2:
在这里插入图片描述
在这里插入图片描述

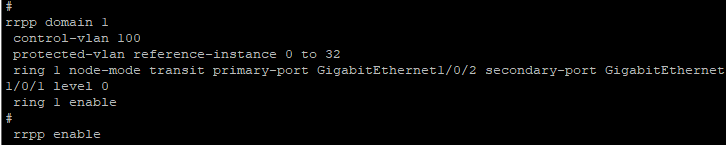

SW3:
在这里插入图片描述
在这里插入图片描述
SW4:
在这里插入图片描述
在这里插入图片描述

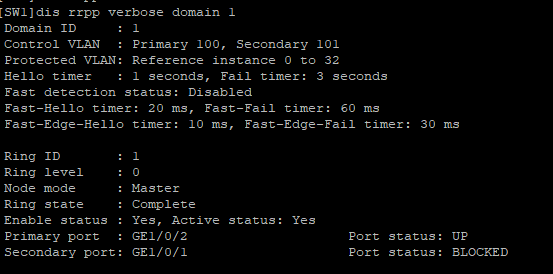

在主节点查看RRPP状态：
Ring state:complete 说明环网成功，g1/0/1阻断成功。
在这里插入图片描述
传输节点查看详细信息：
在这里插入图片描述
