怎么用idea分析hprof文件定位JVM内存问题

大概几天前 周末的时候，收到了一条异常短信通知：项目炸了 --> 内存溢出。

周末能给老板干活吗？肯定不干的。同时由于近期这个项目更新内容较多，其中包括PDF生成、HTML转PDF等等这些较为吃内存的接口。所以先让那边多加点内存重跑一下得了。

然后昨天又炸了。

还是得重视一下，马上就去看内存分析了，果然 内存泄露了。

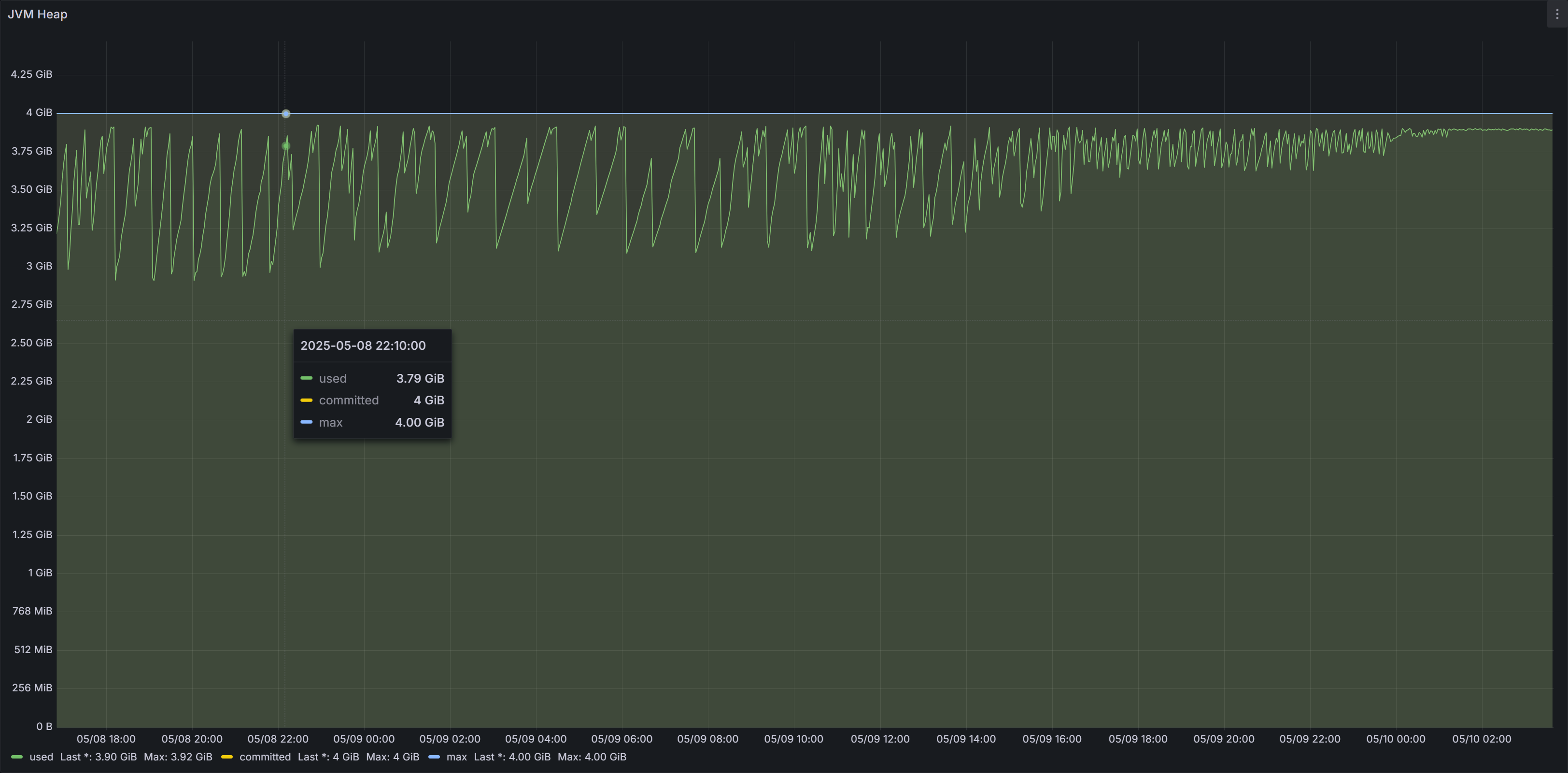

小知识点：GC 越来越频繁，且每次 GC 后内存下降幅度越来越小 大概率就是内存泄露了。

开始找问题：

1，下载内存快照

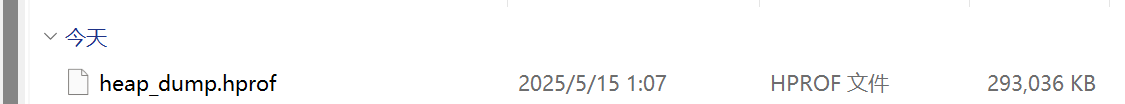

1，如果你在启动的时候，有配置自动导出内存快照，那就下载下来这个快照。也就是这个：

-Xloggc:gc.log -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=./dump

这三个命令的意思是，记录下gc的日志，并且如果发生了OOM，自动导出堆内存快照，存放在./dump目录下。

2，如果没有，且报OOM之后，项目还未停止或重启。那可以执行这个命令导出快照：

jmap -dump:format=b,file=heap.hprof pid

pid就是你要分析的 Java 进程号。可以用jps 或者 ps -ef |grep .jar找到。

那如果你没有自动导出快照，项目也重启了，那就等下次的OOM吧。

2，分析内存快照

市面上有很多分析工具，我一般就用idea 比较方便，很多参数是不如一些市面上别的产品来的直观的。但是它免费，而且啥都不用下载。感觉很不错了。后面有时间了我会分享一些别的工具。

2.1 使用idea分析hprof文件

打开心爱的IDEA，直接File -> Open 选择这个hprof打开，它会自动帮你打开好Profiler。

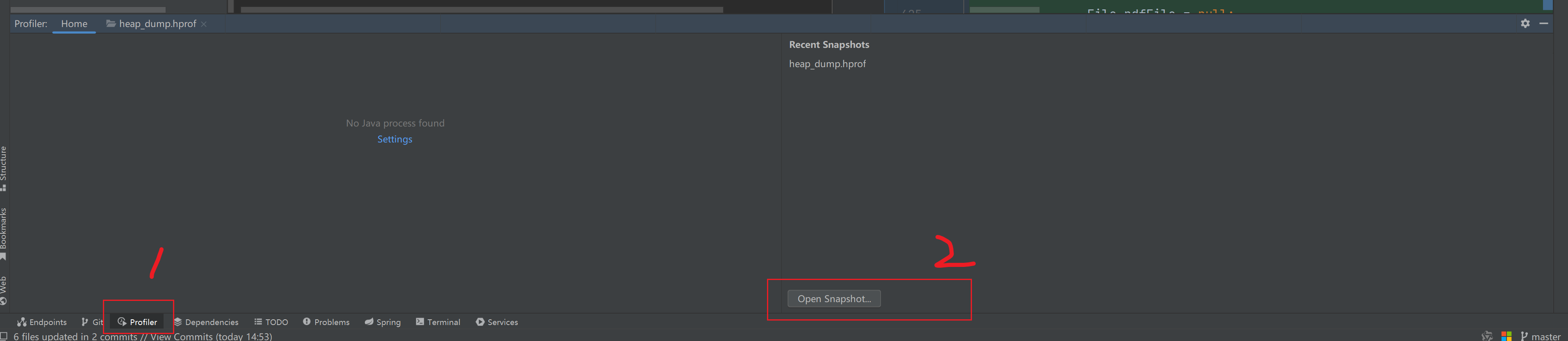

 当然 你也可以在idea内直接打开Profiler 然后打开这个文件：

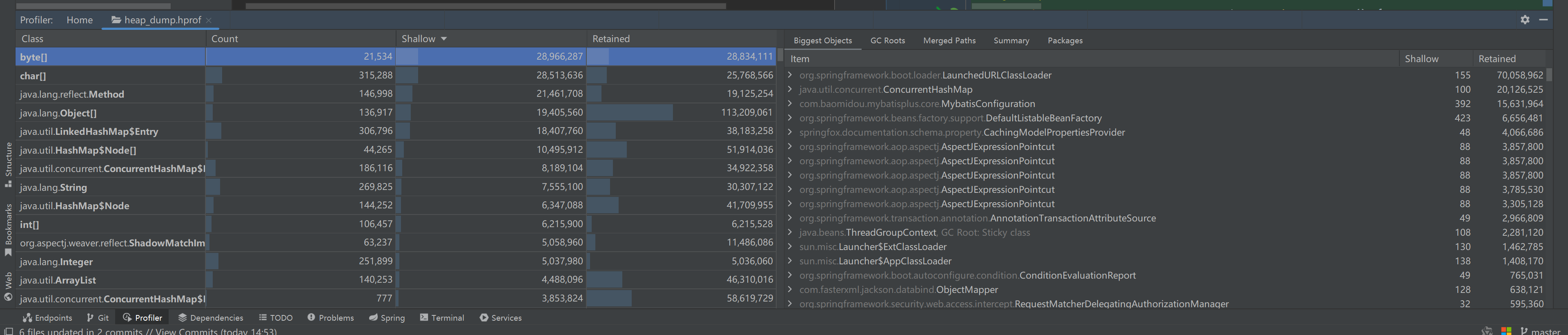

打开后就是这样：



2.2 参数详解

不论是是什么分析工具，最关键的几个肯定都有：

类名（Class Name）	实例数（Instance Count）	浅堆大小（Shallow Heap）	保留堆大小（Retained Heap）
[Ljava.lang.String;	1000000	200MB	500MB
java.util.HashMap	50000	150MB	100MB

名称	中文解释	通俗理解
Shallow Heap	“浅堆大小”	这个对象本身占了多少内存
Retained Heap	“保留堆大小”	如果释放这个对象，能一并释放的所有对象总大小（它+它引用的孩子们）

这个保留堆大概意思是：

举个通俗的例子

一个部门主管（对象A）管理了一个部门（对象B、C、D），部门主管如果了，大家一起滚。他们都在内存中：

对象A（主管）

├─ 对象B（员工）

├─ 对象C（员工）

└─ 对象D（员工）

对象	Shallow Heap	Retained Heap
A	32KB	128KB（它+它下面所有员工）
B	32KB	32KB
C	32KB	32KB
D	32KB	32KB

那么：

• A 的 Shallow Heap 是它自己占了 32KB

• A 的 Retained Heap 是它+它引用的员工对象共 128KB

• 如果把 A 干掉（让它被 GC），B/C/D 也都被释放

所以排查内存问题的话有两个方面要注意 一个是它本身占用巨大，还有一个是 比如它本身占用非常小，但是保留堆巨大，是很有可能有泄露的。

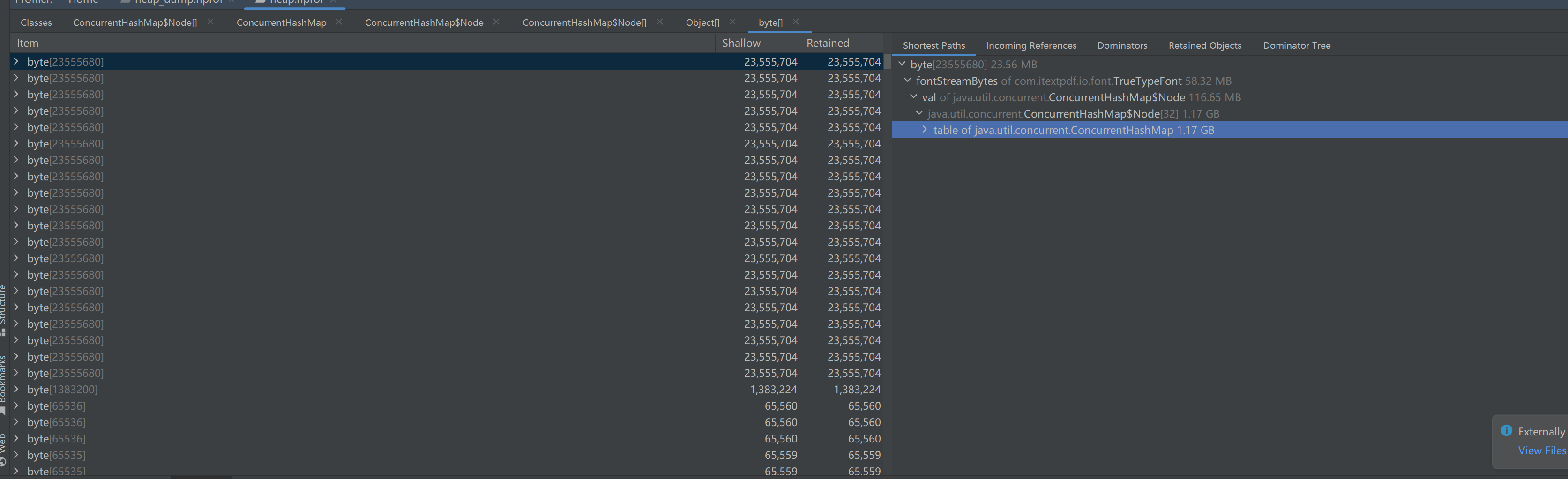

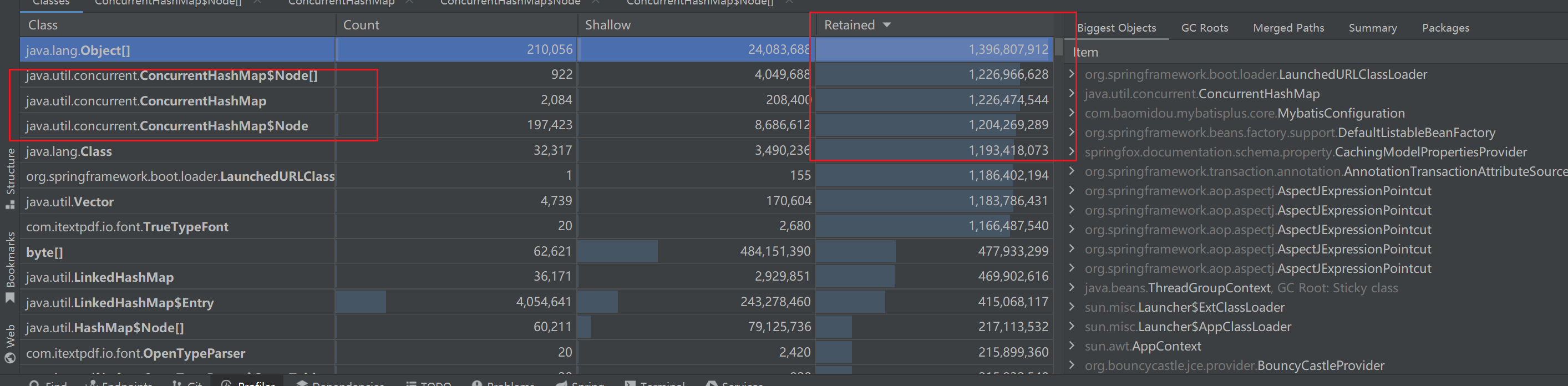

所以我们直接按保留堆去排序，object就不看了。能看到几个 ConcurrentHashMap 占用巨大。

然后右边的这些的含义我列一下吧：

列名（标题）	含义	举例说明
Shortest Paths	到 GC Root（不可回收对象根节点）的最短路径	是谁“绑住了”这个对象不让 GC，顺着这个路径可以找到“根源”
Incoming References	谁在引用这个对象（可用于查看引用链）	比如你看到 FontCache → ConcurrentHashMap
Dominators	当前对象是否是其它对象的“主导对象”	就是：这个对象不释放，下面的都不会释放
Retained Objects	被这个对象保持住的对象数量（不是大小）	比如这个 Map 里面可能有 20,000 个条目
Dominator Tree	树状结构，显示主导引用链	你已经处在这树的某一支上了（被撑爆的那支）

3、定位问题

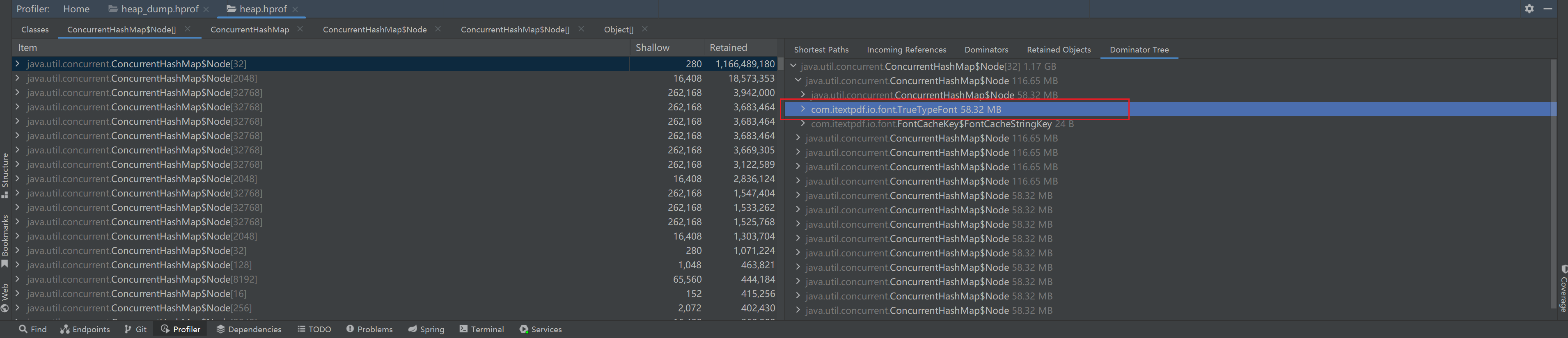

从这里看过去 我们能得出几个重要结论：

问题根源是：

com.itextpdf.io.font.FontCache

它持有了一个：

java.util.concurrent.ConcurrentHashMap

这个 Map 的大小是：

1.17 GB

它通过：

table → ConcurrentHashMap$Node[] → elementData of Vector

保存了大约 20480 个对象，共计 1.18 GB。

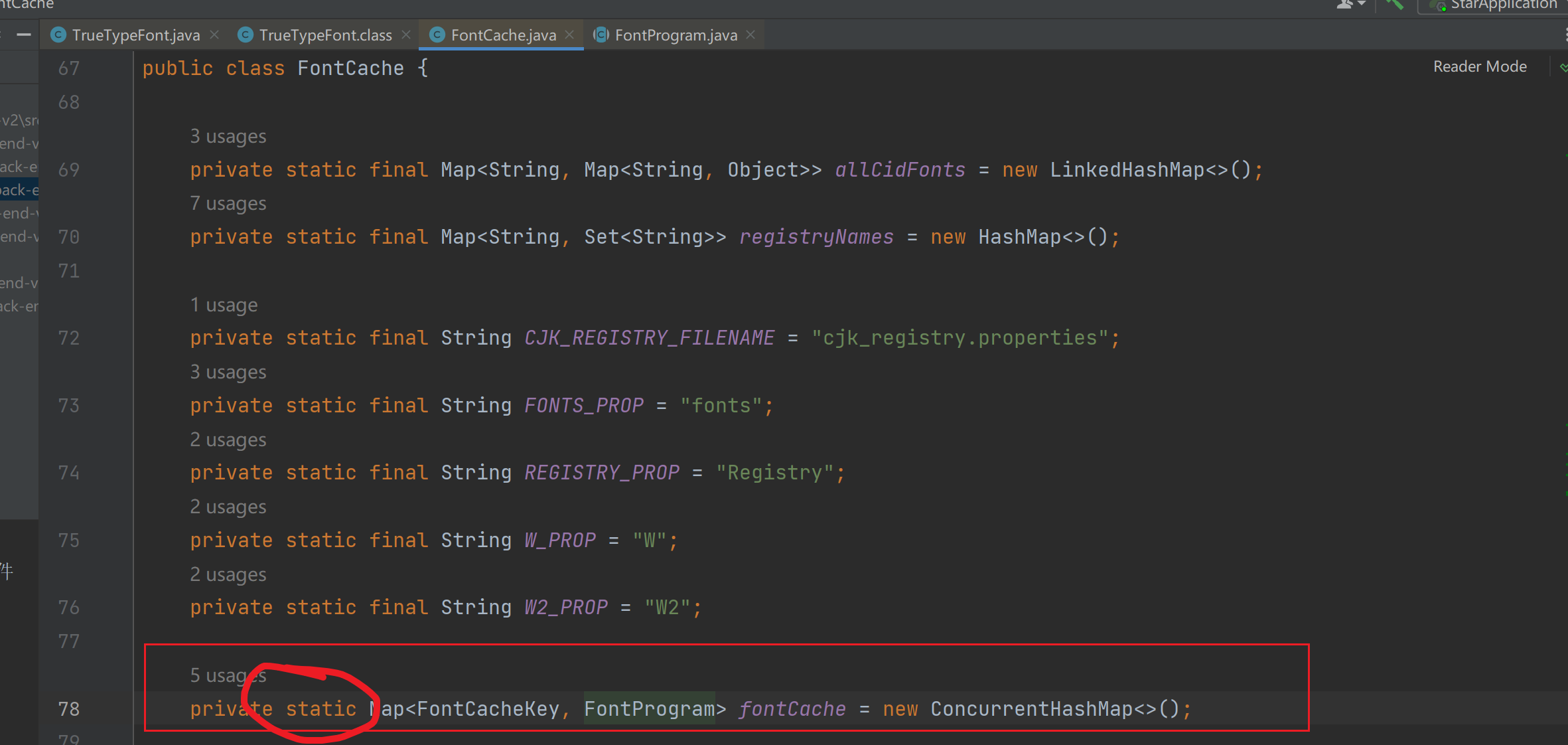

我们找到 com.itextpdf.io.font.FontCache 这个类

可以看到一个static的Map，也就是说它可能永远不会被 GC。

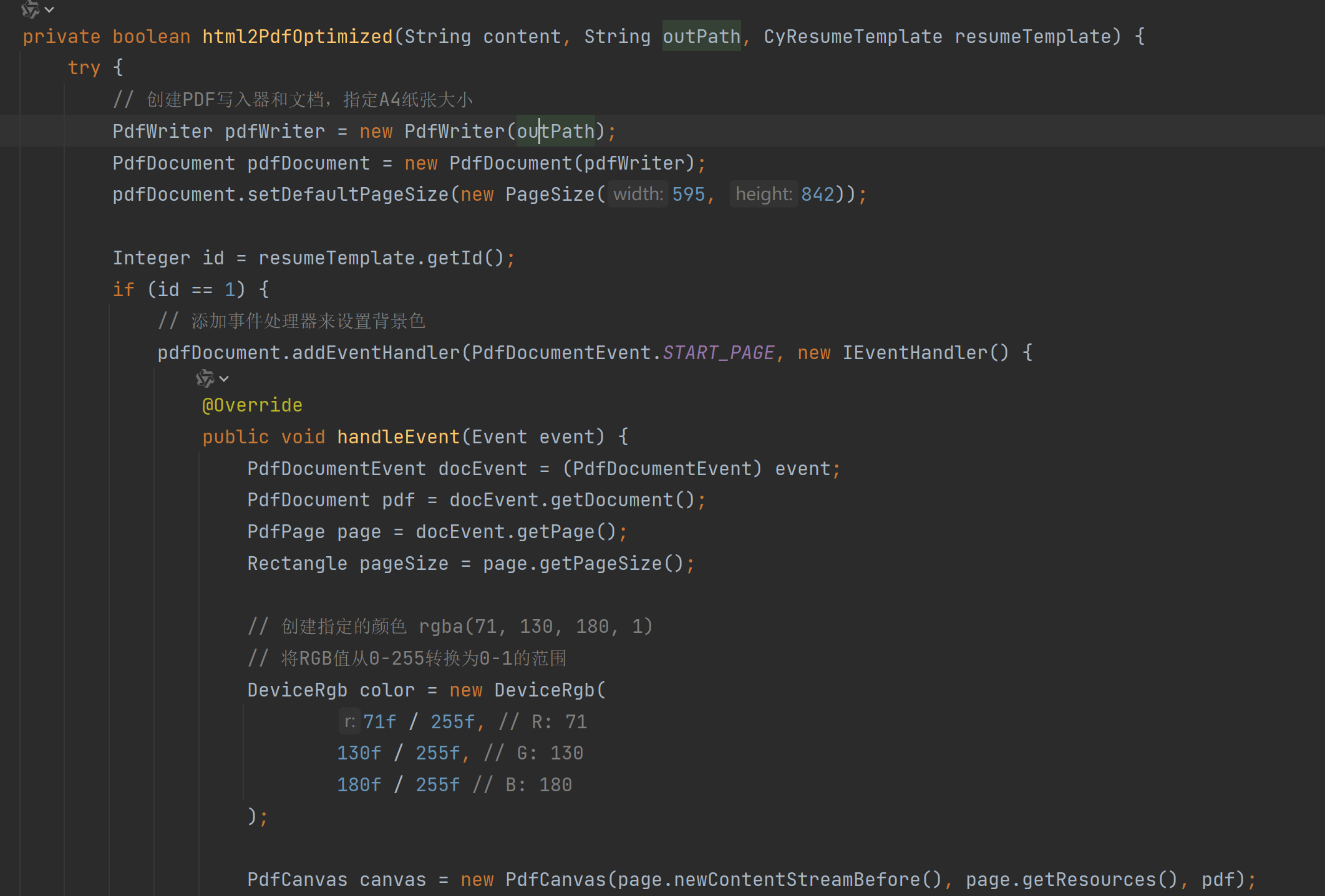

这是HTML转PDF的字体的缓存。业务代码中只有一个地方用到了这类代码：

3.1 猜测

实际上还挺经常 我们定位问题是靠猜的。就感觉这里有问题，然后就去测一下。

我直接写个test接口，循环100次，就知道了。

@PostMapping("buildPdfTest")@Anonymouspublic ResponseStatusResult<String> buildPdfTest() {try {for (int i = 0; i < 100; i++) {File pdfFile = null;try {Map<String, Object> dataModel = mock();// 生成HTML内容String htmlContent = freeMarkerUtils.generateFromTemplateContent(AAA, dataModel);// 使用临时文件pdfFile = File.createTempFile("resume_", ".pdf");String pdfPath = pdfFile.getAbsolutePath();boolean success = html2PdfOptimized(htmlContent, pdfPath);
//                    FontCache.clearSavedFonts();} catch (Exception e) {log.error("第{}次生成PDF失败: {}", i, e.getMessage(), e);} finally {if (pdfFile != null && pdfFile.exists()) {pdfFile.delete();}}}} catch (Exception e) {throw new BusinessStatusException(2, "批量生成PDF失败: " + e.getMessage());}return ResponseStatusResult.success();}

mock 写点模拟数据

private Map<String, Object> mock() {Map<String, Object> dataModel = new HashMap<>();// ================= Mock 用户信息 =================PdfUserInfoVO userInfo = new PdfUserInfoVO();userInfo.setAvatarUrl("https://thirdwx.qlogo.cn/mmopen/vi_32/POgEwh4mIHO4nibH0KlMECNjjGxQUq24ZEaGT4poC6icRiccVGKSyXwibcPq4BWmiaIGuG1icwxaQX6grC9VemZoJ8rg/132");userInfo.setName("张三");userInfo.setGender("男");userInfo.setNation("汉族");userInfo.setEmail("zhangsan@example.com");userInfo.setNativePlace("四川成都");userInfo.setPhone("13812345678");userInfo.setPersonalAdvantage("学习能力强，抗压能力强");userInfo.setSchool("测试大学");userInfo.setDepartment("计算机学院");userInfo.setMajor("软件工程");// ================= Mock 教育经历 =================List<PdfEducationalExperienceVO> educationalExperiences = new ArrayList<>();PdfEducationalExperienceVO edu1 = new PdfEducationalExperienceVO();edu1.setSchoolName("测试大学");edu1.setGraduationTime("软件工程");edu1.setEnrollmentTime("2019-09");edu1.setMajorName("2023-07");edu1.setAssociationActivity("本科");edu1.setRunningLevel("本科");educationalExperiences.add(edu1);// ================= Mock 工作经历 =================List<PdfWorkExperienceVO> workExperiences = new ArrayList<>();PdfWorkExperienceVO work1 = new PdfWorkExperienceVO();work1.setCorporateName("字节跳动");work1.setTitleOfPosition("Java开发实习生");work1.setWorkingHoursS("2023-01");work1.setWorkingHoursE("2023-06");work1.setJobContent("参与后端接口开发与优化<br>负责用户模块的重构");work1.setSalary("5k-8k/月");workExperiences.add(work1);// 添加到模型dataModel.put("userInfo", userInfo);dataModel.put("educationalExperiences", educationalExperiences);dataModel.put("workExperiences", workExperiences);return dataModel;}

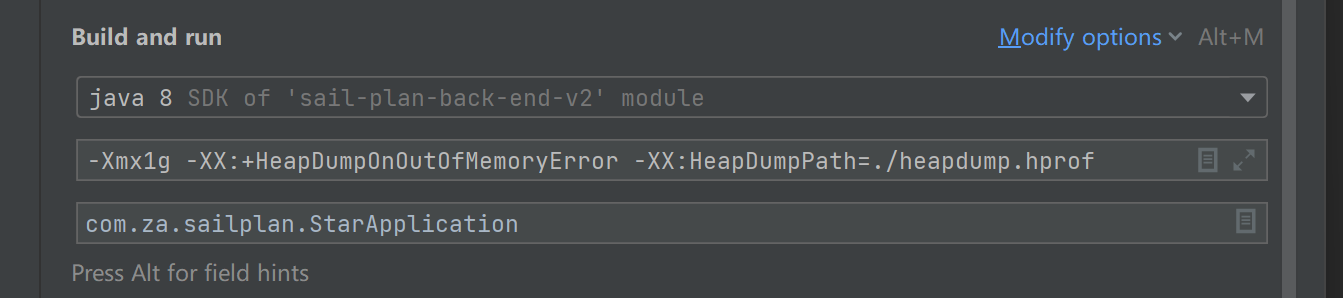

 启动参数设一下：最大1G，OOM了自动生成快照

3.2 jvisualvm使用

另外这里我再教大家用个工具：jvisualvm。

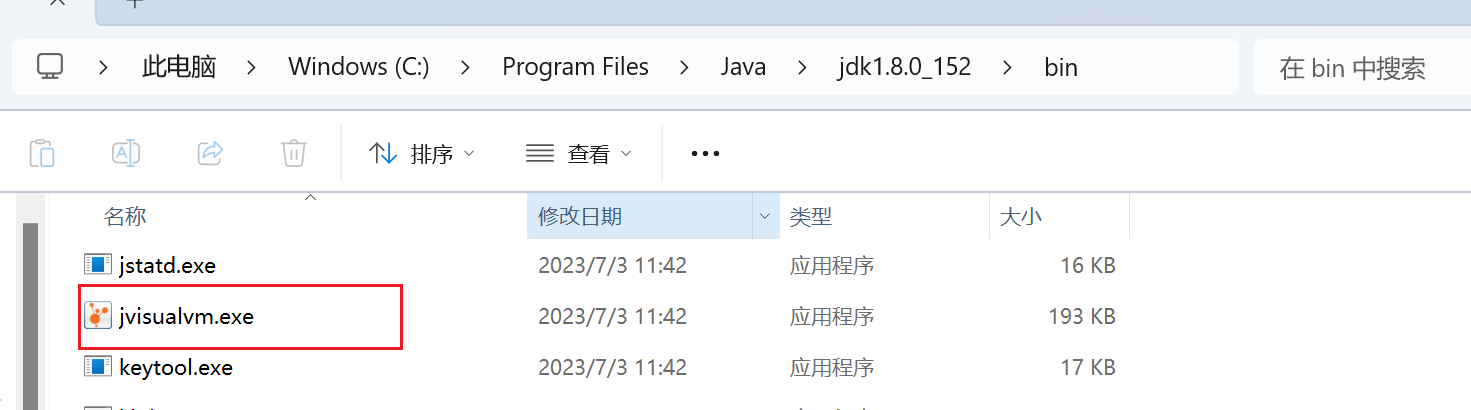

在JDK的目录下的bin目录下：

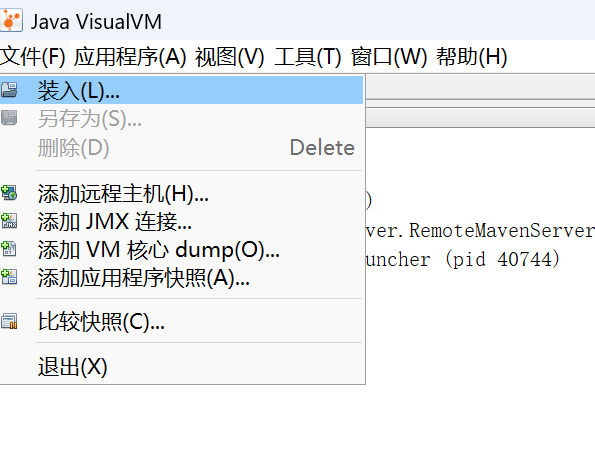

打开之后，左上角 这里装入也是能选择快照文件的。

不过我现在不是用来分析快照的。我是用来看JVM内存的，运行项目：

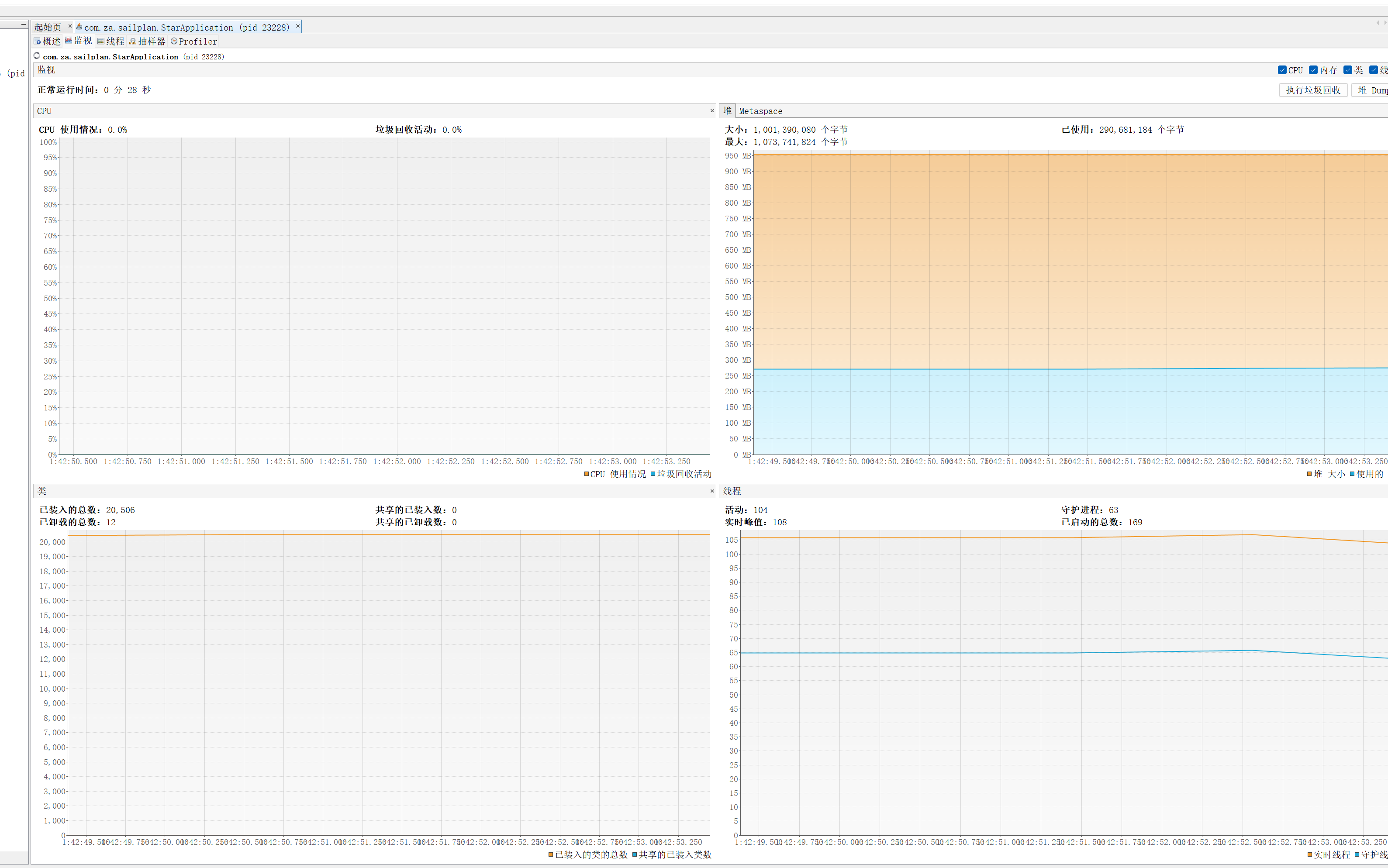

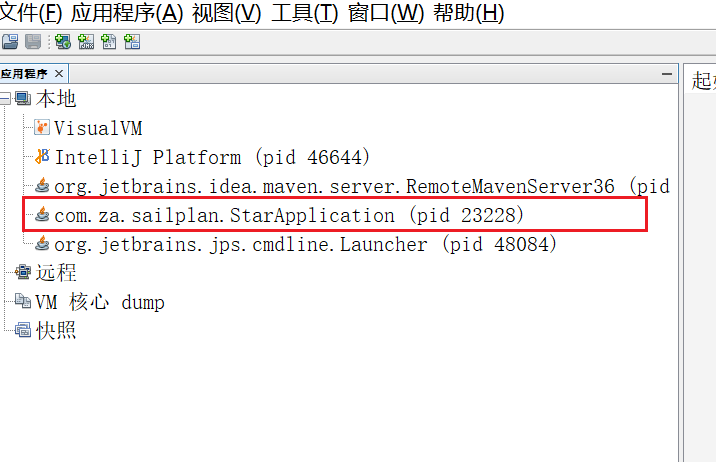

这里就能看到你的项目的pid了，双击打开 然后点击上方的监视，一个JVM的监视图就有了。

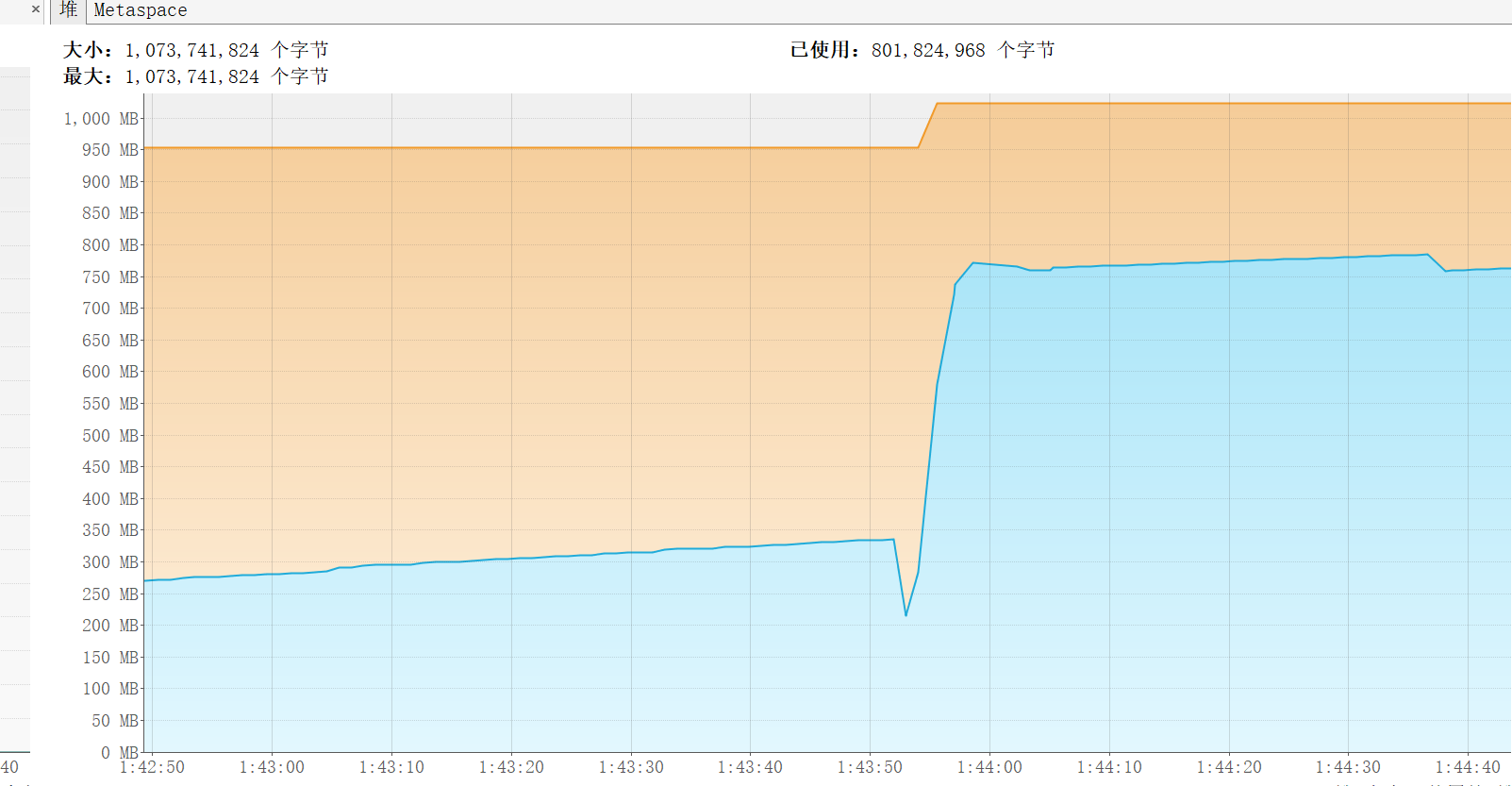

然后我们执行这个test接口，也就是循环100次，看着堆往上飙。。。

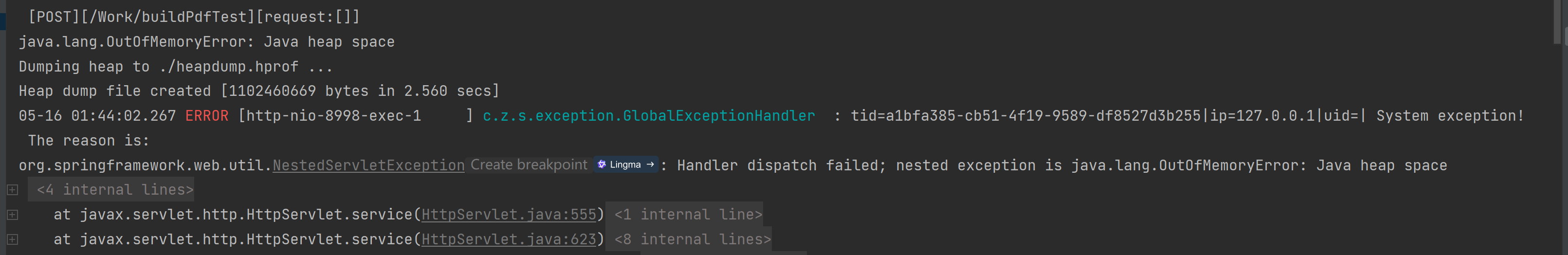

很快就OOM了。

那么这个问题就定位到了。基本上也就是按着这么个思路来，定位问题代码，然后测试一下就行。

4，问题修复

写在前头：这部分已经涉及到业务代码，和最终的PDF生成功能结合得比较紧密。也就是不关心业务的小伙伴可以跳过，或者看看思路就好了。

在调试过程中我们发现，生成 PDF 的过程中，字体文件被重复加载了很多次。从下图中我们可以看出，字体文件在不同线程/任务中不断重复被加载，这直接导致内存占用飙升，甚至出现了 OOM（内存溢出）的问题。

那么无非就是以下三种优化思路：

4.1 清理缓存 Map

首先第一种就是 Map 占用着不释放，那在转PDF之后，把map清了不就好了。

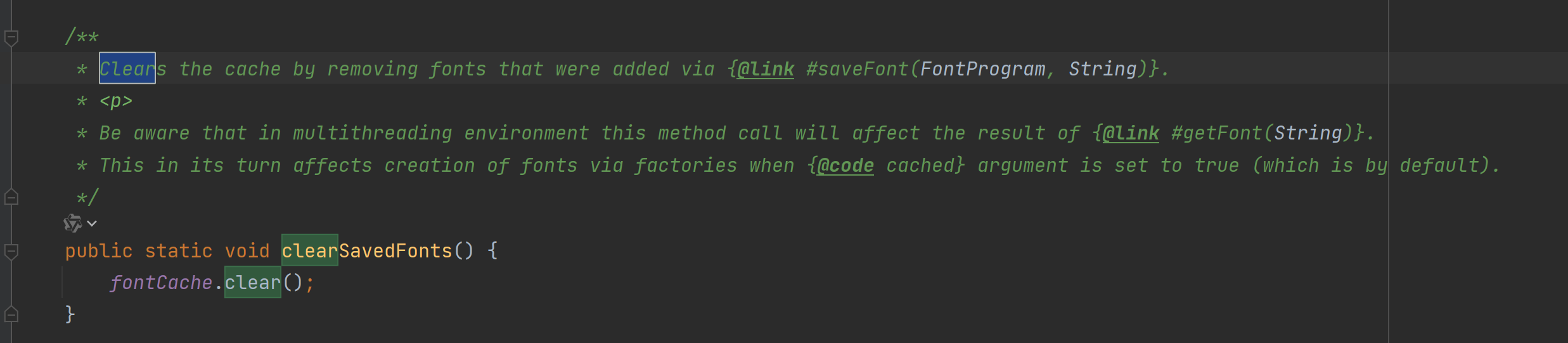

大多数 PDF 字体管理类中都会维护一个缓存 Map，避免每次都重新加载字体资源。一般这种类中都会提供一个clear之类的方法：

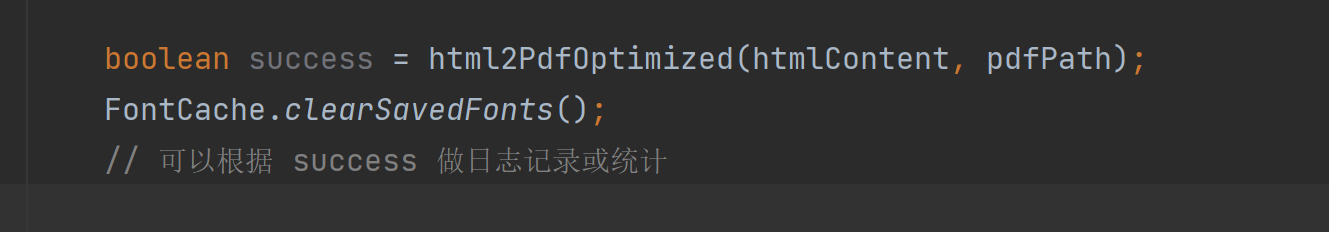

也就是这样：

不过这个方法注释上面也写了，会影响到getFont，所以在业务方要评估好会不会在高并发下频繁失效；但是我看了一遍源码，发现它的key是带时间戳的。也就是基本永远命中不了，到时让接口的开发去看看。测试后可用。

4.2 做成单例的字体加载器

第二种就是，如果我们的字体是固定使用的一种（例如统一使用“思源黑体”），那其实完全可以将字体加载器做成单例模式，只加载一次，全局复用。

优点：

• 避免重复加载

• 代码改动小，接入简单

• 性能提升明显

缺点就很明显了：并发环境下，需要保证单例是线程安全的（可以加锁或用volatile）

测试一下：

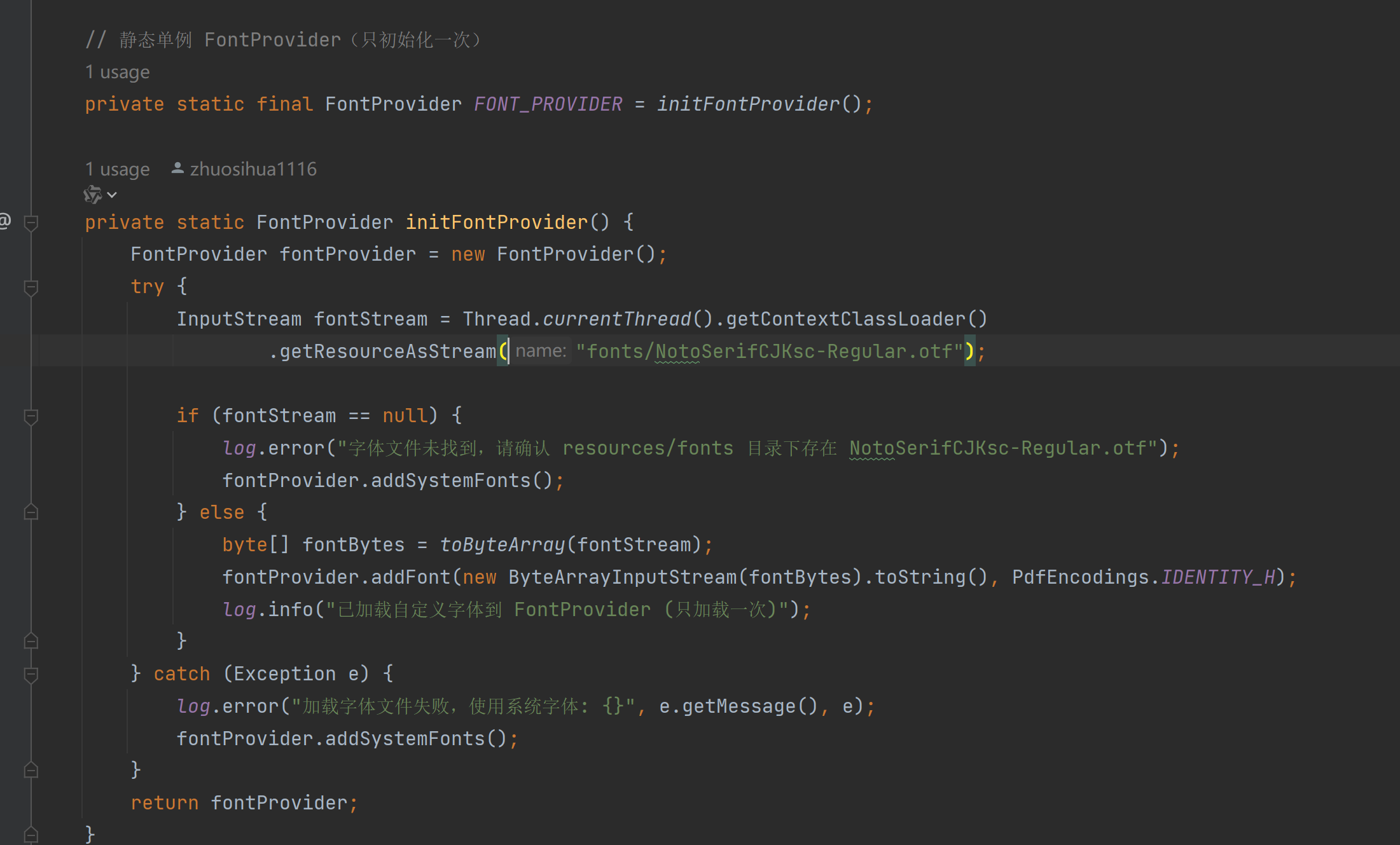

搞个单例的 FONT_PROVIDER，然后生成的代码用这个就行了。

 再弄个Test2，也是一样循环100次。

@PostMapping("buildPdfTest2")@Anonymouspublic ResponseStatusResult<String> buildPdfTest2() {try {File pdfFile = null;try {Map<String, Object> dataModel = mock();// 生成HTML内容String htmlContent = freeMarkerUtils.generateFromTemplateContent(AAA, dataModel);// 使用临时文件pdfFile = File.createTempFile("resume_", ".pdf");String pdfPath = pdfFile.getAbsolutePath();CyResumeTemplate resumeTemplate = new CyResumeTemplate();resumeTemplate.setId(1);boolean success = Html2PdfOptimizedUtils.html2PdfOptimized(htmlContent, pdfPath, resumeTemplate);// success 可用于记录日志} catch (Exception e) {log.error("生成PDF失败: {}", e.getMessage(), e);} finally {if (pdfFile != null && pdfFile.exists()) {pdfFile.delete();}}} catch (Exception e) {throw new BusinessStatusException(2, "批量生成PDF失败: " + e.getMessage());}return ResponseStatusResult.success();}

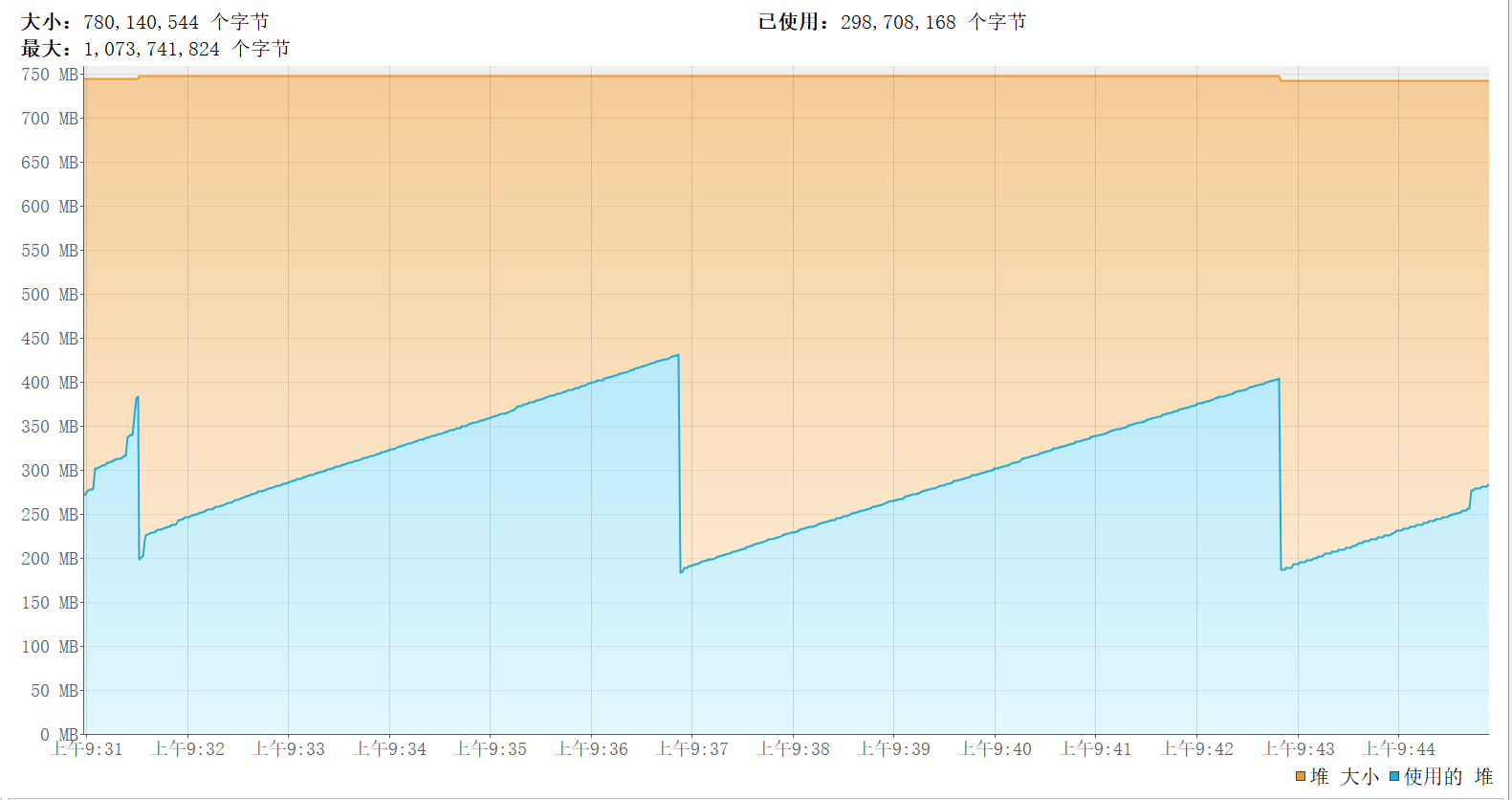

看看内存：

这就合理多了。

4.3 使用线程池异步执行 + 单例字体加载

其实是第二种的完善版。使用线程池 排队执行。这样就不会有并发问题，而且这样异步的处理，可以很大程度的减轻服务器压力。我个人认为我现在这个场景就完美适配。生成简历这种吃CPU的动作，还是可以这样的，然后生成完给用户发个小程序通知一下，不是完美。只不过这种需要跟产品那边商量了。我觉得麻烦，按第二点来做了。

业务流程如下：

用户点击“生成简历” → 异步线程执行 PDF 生成 → 存储文件 → 推送消息通知用户查看结果

优点：

• 性能更强，适合高并发

• 异步非阻塞，用户体验好

• 可扩展性强，后续还可以接入任务队列

好了，整体思路差不多就是这样。总的来说就是通过内存快照，找到有问题的点，再结合业务调整。

本例中的问题其实不算很简单的，因为它并不是我们自己写的代码泄露，而是业务逻辑和引入的三方包叠加导致的资源浪费。如果是自己写的类导致内存泄漏，其实反而更容易看清楚问题所在。

大家如果感兴趣的话，可以自己写一个简单的例子试试，比如搞个 for 循环，不断 new 对象然后塞进一个 List 里不释放，模拟一个典型的内存泄漏场景，内存分析一看就非常直观了。
