丝杆升降机限位失灵深度剖析：从故障机理到智能监测方案

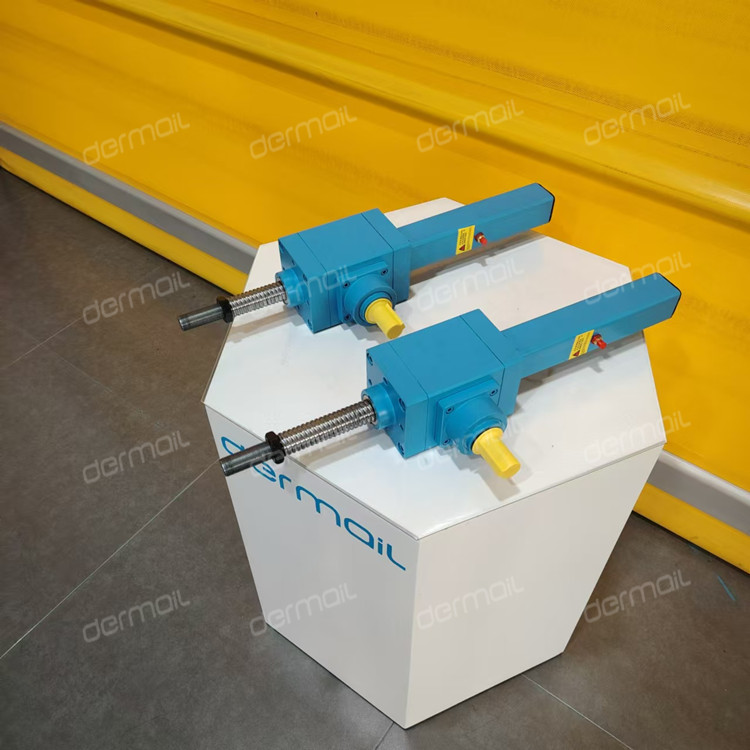

在工业自动化与精密机械传动领域，丝杆升降机凭借高精度、大推力的特性，成为产线设备的核心执行部件。然而，限位系统的可靠性直接决定设备安全运行与生产连续性。本文将从技术原理、故障诊断到智能监测方案，系统性解析丝杆升降机限位失灵问题，为工程师提供可落地的解决方案。
一、限位失灵的核心危害与技术逻辑
丝杆升降机限位系统本质是闭环控制的安全边界，一旦失效将引发系统性连锁反应：
- 机械结构过载：超行程运行导致丝杆承受非线性载荷，依据材料力学理论，当应力超过屈服强度（如 45 号钢屈服强度 355MPa），丝杆将产生不可逆塑性变形。某半导体产线案例显示，限位失灵导致丝杆过载 200%，最终出现 1.2mm 弯曲变形，直接影响晶圆定位精度。
- 电气系统崩溃：持续运行使电机电流激增，超过额定值 1.5 倍时，绕组温度每升高 10℃，绝缘寿命减半。同时，失控状态下的硬限位碰撞会产生高达 200A 的冲击电流，可能烧毁 PLC 输出模块。
- 控制逻辑失效：限位信号丢失后，设备无法触发安全停机指令，导致运动控制程序与实际位置严重偏差，造成产线协同作业紊乱。
二、多维故障成因深度拆解
1. 机械结构失效机制
- 部件磨损：限位开关内部簧片触点在百万次通断后，接触电阻会从 0.1Ω 上升至 5Ω，导致信号传输不稳定。以欧姆龙 WLCA12 系列开关为例，橡胶缓冲层磨损 1.5mm 后，触发压力从 1.5N 降至 0.8N，极易出现误触发。
- 安装偏差：未按 ISO 9283 标准进行垂直度校准，导致丝杆运行时产生侧向力，加速螺母副磨损。实测数据显示，垂直度误差每增加 0.1°，丝杆寿命缩短 12%。
2. 电气系统故障模式
- 信号衰减：长距离传输（>30m）未采用差分信号或 RS-485 协议，24V 直流信号压降超过 1.2V 时，PLC 无法准确识别限位状态。
- 电磁干扰：未做屏蔽处理的信号线在变频器（IGBT 开关频率 10kHz）环境下，会产生 ±5V 的共模干扰，导致限位信号误判。
3. 控制算法缺陷
- 单限位逻辑漏洞：仅依赖单一限位开关，未实现 “软限位 + 硬限位” 双保险机制，一旦硬件故障即失去保护。
- 故障自恢复逻辑缺失：未对限位信号进行滤波处理，短暂干扰可能触发误停机，或故障排除后无法自动复位。
三、智能监测与解决方案
1. 硬件升级方案
- 冗余设计：采用三重限位架构（机械挡块 + 光电开关 + 软件限位），其中光电开关选择 NPN/PNP 双输出型号（如基恩士 EX-108），确保信号可靠性。
- 抗干扰优化：控制线路采用双绞屏蔽线（AWG24），屏蔽层单点接地，并在信号入口处加装 TVS 二极管（SMBJ6.0CA）抑制浪涌。
2. 软件算法实现
- 信号滤波算法：在 PLC 程序中实现一阶低通滤波，通过以下伪代码消除高频干扰：
TypeScript
取消自动换行复制
// 一阶低通滤波算法
FUNCTION_BLOCK LowPassFilter
VAR_INPUT
x : REAL; // 输入信号
alpha : REAL; // 滤波系数
END_VAR
VAR
y : REAL; // 输出信号
y_prev : REAL; // 上一时刻输出
END_VAR
y := alpha * x + (1 - alpha) * y_prev;
y_prev := y;
- 故障诊断模型：建立基于时间序列分析的异常检测模型，当限位触发频率波动超过 30% 阈值时，自动触发报警。可采用 Python 的statsmodels库实现 ADF 检验：
TypeScript
取消自动换行复制
from statsmodels.tsa.stattools import adfuller
def detect_anomaly(data):
result = adfuller(data)
if result[1] > 0.05: # p-value阈值
return True # 非平稳，存在异常
return False
3. 数据驱动运维
- 状态监测平台：部署 Prometheus+Grafana 监控系统，实时采集限位开关动作次数、电机电流、丝杆温度等数据，通过阈值告警（如电流 > 额定值 1.2 倍）实现预防性维护。
- 故障知识库：利用 Elasticsearch 搭建故障案例库，将每次故障数据（时间、现象、解决方案）结构化存储，支持智能检索与相似案例匹配。
四、工程实践案例
某新能源汽车电池生产线通过上述方案改造后，限位失灵故障率从年均 12 次降至 0 次。核心优化包括：
- 采用 SICK 施克 WL12G 光电开关，防护等级 IP67，抗粉尘能力提升 3 倍；
- 在 PLC 中嵌入卡尔曼滤波算法，将限位信号误判率从 2.3% 降至 0.1%；
- 搭建物联网平台，实现设备健康度可视化，预测性维护覆盖率达 95%。
丝杆升降机限位系统的可靠性提升，需要从机械设计、电气防护到智能算法的全栈优化。工程师可结合本文方案，将传统被动维修模式升级为主动预测性维护，有效降低设备故障率与运维成本。建议在实际项目中，优先完成限位系统的风险评估，并制定针对性的技术改造路线图。
