星形测试卡：射线摄影获取焦点星卡射线照片的工具

1.产品介绍与结构

A. 1. 标准

符合 YY/T 0063-2007(IEC60336： 2005)“医用电气设备医用诊断X射线管组件焦 点特性“中10.2. 1星卡照相机的要求。

A.2. 应用范围

适用于工作X射线管电压小于200KV医用X线管组件的有效焦点的等效模糊尺寸测试。

胶片成像法：用焦点星卡射线照片确认星卡极限分辨率和焦点散焦值 ，焦点散焦值显示星卡极限分辨率与X射线管负载的依赖关系。

当X线源拍摄星卡， 由于半影效应 ，在星卡的成像图中产生调制模糊区域 ，根据已知 的几何因素和星卡中心到模糊区之间的距离计算出焦点散焦值。

A. 3. 产品简介

X射线摄影获取焦点星卡射线照片的工具。

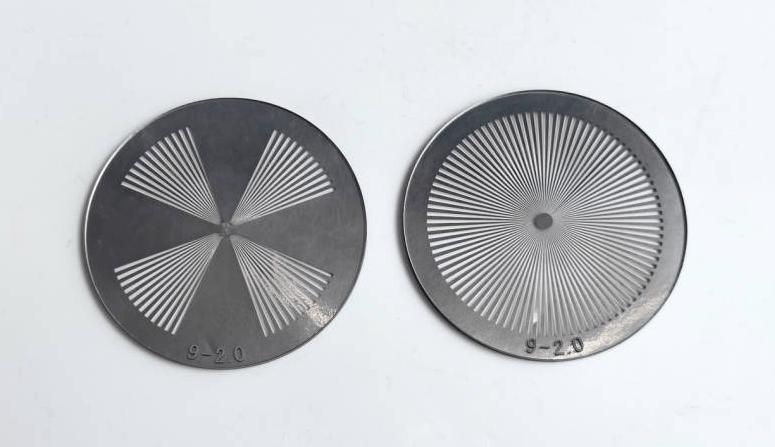

星型焦点测试卡 ，标准配置 ：2 °星型测试卡（4扇区）； 2 °星型测试卡（满扇区）。
