防御保护-----第十三章：L2TP VPN

第十三章：L2TP VPN

​ 个人用户和企业用户使用电话线上网的年代。企业分支机构、出差用户----->PSTN（公共交换电话网）/综合业务数据网接入企业总部。

​ VPN被命名为VPDN ---- 虚拟专用拨号网。

​ 个人用户和企业用户可以直接通过以太网接入Internet。

• PPP协议屈尊于以太网
  • 好处：用户可以安装PPPoE Client，直接实现以太网上的拨号行为。
• L2TP延伸到PC
  • PC可以通过系统自带的L2TP Client来直接与LNS建立L2TP VPN隧道。

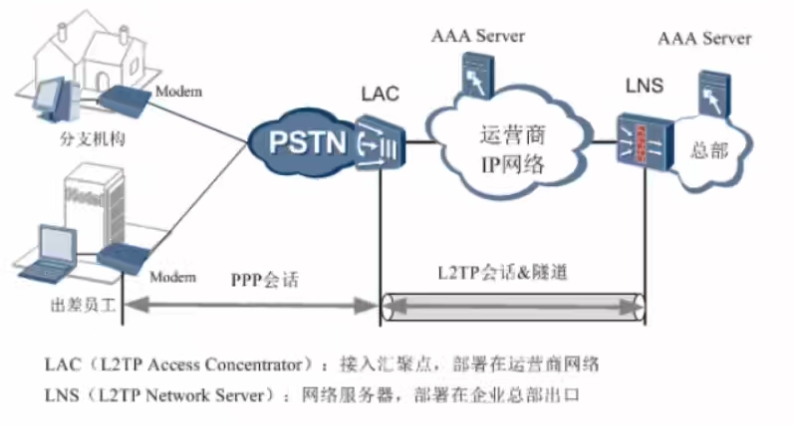

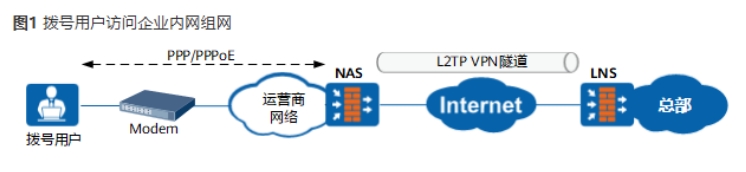

基于LAC拨号的L2TP VPN场景

PPPoE

​ PPP over Ethernet ----> 以太网承载PPP协议。把PPP协议的数据帧封装在以太网的数据链路层中。

​ 一般在需要服务器为客户端提供认证、授权、控制、计费等场景中使用。

PPPoE的三个阶段：

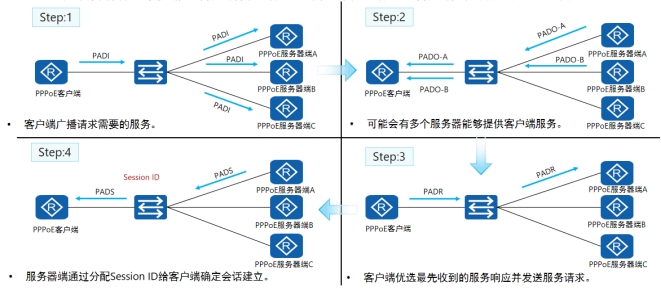

• 发现阶段 ---- 进行PPPoE协商。建立PPPoE虚拟链路。

  •

• 会话阶段 ---- 进行PPP协商，LCP、PAP/CHAP认证、NCP协商阶段。

• 终结阶段 ---- 用户下线，断开连接。

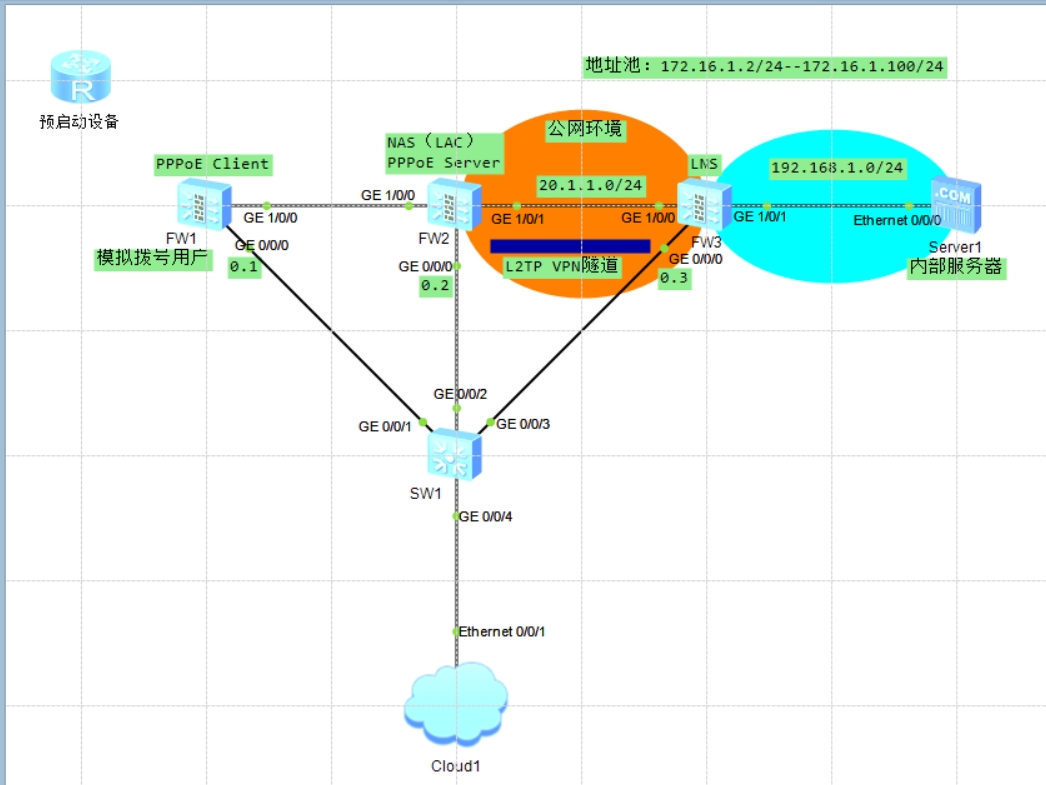

实验案例配置

基础配置

接口IP配置

[NAS]interface GigabitEthernet 1/0/1
[NAS-GigabitEthernet1/0/1]ip add 20.1.1.1 24[LNS]interface GigabitEthernet 1/0/0
[LNS-GigabitEthernet1/0/0]ip add 20.1.1.2 24
[LNS]int g 1/0/1
[LNS-GigabitEthernet1/0/1]ip add 192.168.1.254 24

安全区域划分

[PPPoE Client]firewall zone trust
[PPPoE Client-zone-trust]add int g 1/0/0[NAS]firewall zone trust
[NAS-zone-trust]add int g 1/0/0
[NAS]firewall zone untrust
[NAS-zone-untrust]add int g 1/0/1[LNS]firewall zone untrust
[LNS-zone-untrust]add int g 1/0/0
[LNS]firewall zone trust
[LNS-zone-trust]add int g 1/0/1

安全策略

[PPPoE Client]security-policy
[PPPoE Client-policy-security]default action permit     ---- 临时开启默认策略，方便后面的实验操作

第一步：建立PPPoE连接，设定拨号接口VT接口

​ PPPoE发明了两个虚拟接口，Dialer接口（客户端），VT接口（服务端）。

Client（PPPoE Client）

创建拨号接口

[PPPoE Client]interface Dialer 1
[PPPoE Client-Dialer1]dialer user user1     ----- 设定拨号用户名
[PPPoE Client-Dialer1]dialer-group 1     ---- 创建拨号组
[PPPoE Client-Dialer1]dialer bundle 1     ------ 设定拨号程序捆绑包
[PPPoE Client-Dialer1]ip address ppp-negotiate      ------ 设定IP地址获取方式为PPP邻居分配，PPP邻居通过IPCP协议进行分配，即PPP的NCP协商过程所用协议
[PPPoE Client-Dialer1]ppp chap user user1
[PPPoE Client-Dialer1]ppp chap password cipher Password123[PPPoE Client]dialer-rule 1 ip permit       ------ 配置拨号访问控制列表，允许所有IPv4报文通过拨号口，数字1必须与拨号组编号相同。[PPPoE Client]int g 1/0/0
[PPPoE Client-GigabitEthernet1/0/0]pppoe-client dial-bundle-number 1 ---在物理接口上启动PPPoE Client程序，绑定拨号程序包，编号为1

Server（NAS）

[NAS]interface Virtual-Template 1
[NAS-Virtual-Template1]ppp authentication-mode chap      ----- 修改认证模式
[NAS-Virtual-Template1]ip address 2.2.2.2 24      ---- （配置的IP地址仅是为了激活该接口）[NAS]firewall zone dmz
[NAS-zone-dmz]add interface Virtual-Template 1

​ 说明：1、该VT接口的IP地址不参与报文封装，只需要指定一个合法的IP地址即可，但需要注意跟其他接口IP地址区分；2、该VT接口需要加入到任意安全区域，否则VT接口不能正常运行，但是安全区域可以随意选择，因为该接口不参与数据转发，即不受安全策略控制。

[NAS]interface GigabitEthernet 1/0/0
[NAS-GigabitEthernet1/0/0]pppoe-server bind virtual-template 1     ----- 将VT接口绑定在物理接口[NAS]aaa
[NAS-aaa]domain default
[NAS-aaa-domain-default]service-type l2tp       ----- 设定认证域的服务类型为L2TP设定用户名和密码信息：
[NAS]user-manage user user1 domain default
[NAS-localuser-user1]password Password123

​ 注意：用户的IP地址，都是由总部LNS进行统一分配的，所以在LAC上不需要配置地址池信息。即使你配置了地址池，在L2TP隧道建立的情况下，也会优先使用总部的地址进行分配。而如果是普通的PPPoE配置，则必须配置地址池。

第二步：建立L2TP隧道

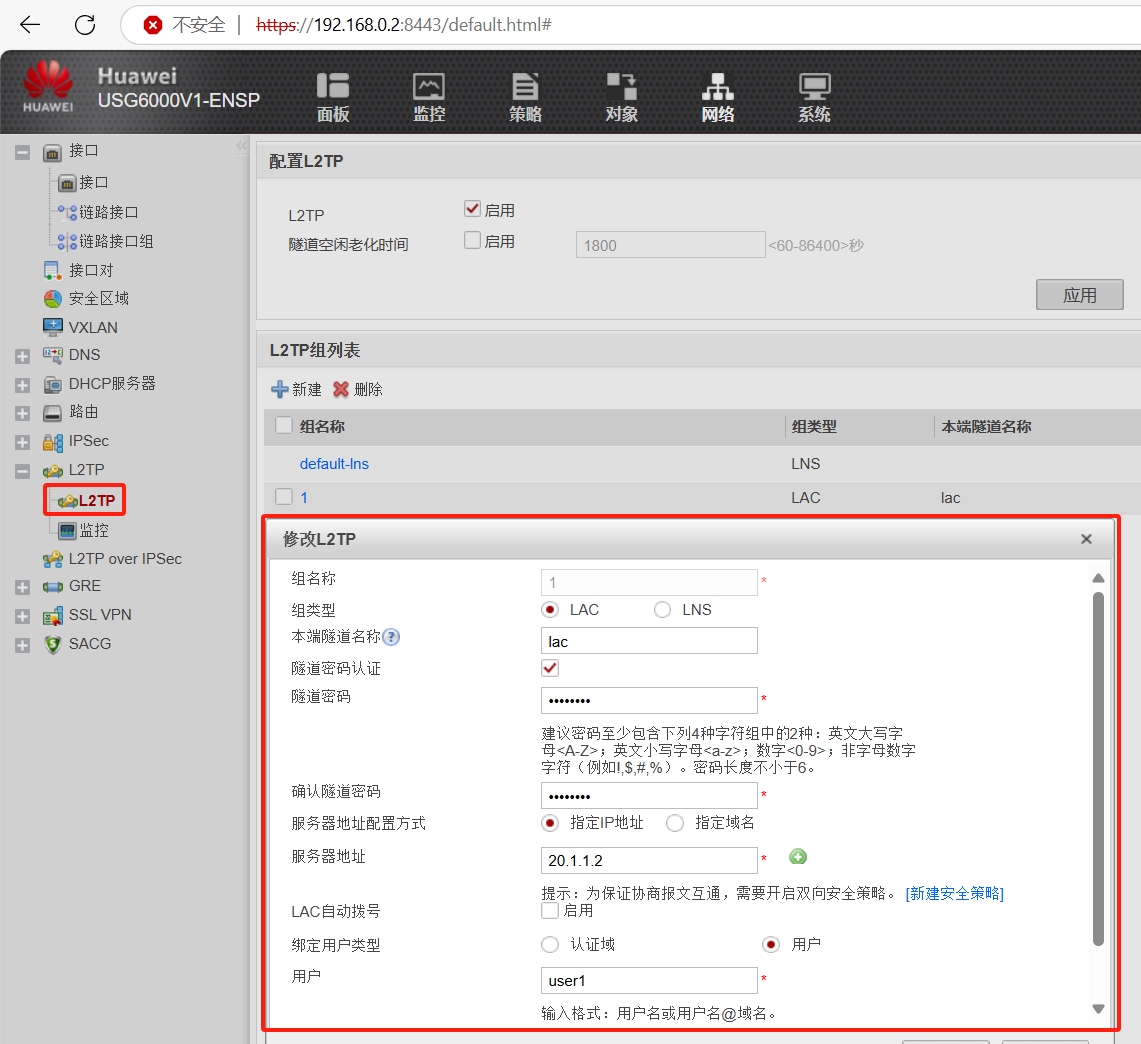

NAS(LAC)配置

[NAS]l2tp enable        ----- 启动L2TP协议
[NAS]l2tp-group 1       ----- 设置L2TP组名
[NAS-l2tp-1]tunnel authentication       ----- 开启隧道认证
[NAS-l2tp-1]tunnel password cipher Hello123      ---- 配置隧道密码信息
[NAS-l2tp-1]tunnel name lac     ----- 设置隧道名称
[NAS-l2tp-1]start l2tp ip 20.1.1.2 fullusername user1      ---- 设定LAC模式和LNS地址，以及设置认证用户的方式为“完全用户认证”，并指定用户名

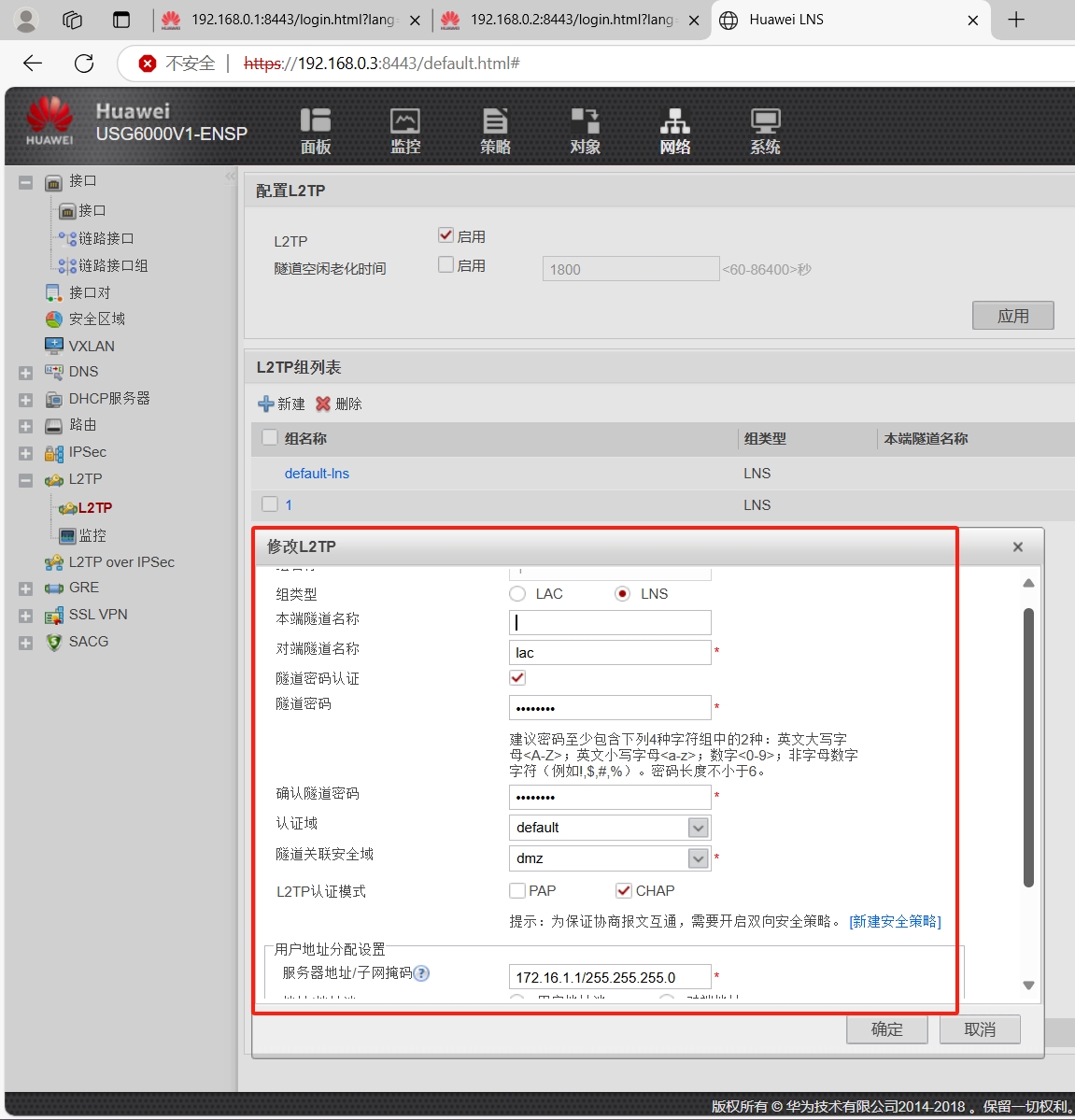

LNS配置

[LNS]ip pool l2tp     --- 创建地址池
[LNS-ip-pool-l2tp]section 0 172.16.1.2 172.16.1.100[LNS]aaa
[LNS-aaa]service-scheme l2tp
[LNS-aaa-service-l2tp]ip-pool l2tp
[LNS-aaa]domain default
[LNS-aaa-domain-default]service-type l2tp [LNS]user-manage user user1 domain default
[LNS-localuser-user1]password Password123[LNS]interface Virtual-Template 1
[LNS-Virtual-Template1]ppp authentication-mode chap
[LNS-Virtual-Template1]ip address 172.16.1.1 24
[LNS-Virtual-Template1]remote service-scheme l2tp[LNS]firewall zone dmz
[LNS-zone-dmz]add interface Virtual-Template 1[LNS]l2tp enable [LNS]l2tp-group 1
[LNS-l2tp-1]allow l2tp virtual-template 1 remote lac domain default
[LNS-l2tp-1]tunnel authentication
[LNS-l2tp-1]tunnel password cipher Hello123

安全策略

​ 临时全放通：

[NAS]security-policy
[NAS-policy-security]default action permit[LNS]security-policy
[LNS-policy-security]default action permit

路由补充

[PPPoE Client]ip route-static 0.0.0.0 0 Dialer 1       ---- 出接口方式# 将Dialer 1接口划分到dmz区域，方便发包：
[PPPoE Client]firewall zone dmz
[PPPoE Client-zone-dmz]add interface Dialer 1测试：
[PPPoE Client]ping 192.168.1.1PING 192.168.1.1: 56  data bytes, press CTRL_C to breakRequest time outReply from 192.168.1.1: bytes=56 Sequence=2 ttl=254 time=11 msReply from 192.168.1.1: bytes=56 Sequence=3 ttl=254 time=3 msReply from 192.168.1.1: bytes=56 Sequence=4 ttl=254 time=3 msReply from 192.168.1.1: bytes=56 Sequence=5 ttl=254 time=4 ms

​ L2TP VPN协议中，是由LNS进行分配IP，前提是认证通过。

​ 在默认情况下，LAC的作用，是完成用户的认证，再将用户的认证成功信息反馈给LNS设备，然后LNS设备进行地址分配。

LAC分配模式：

• LAC代理认证模式 ---- 默认情况
• 强制CHAP认证
  • 不相信LAC设备，要求重新对用户进行审查。
• LCP重协商
  • 不仅不相信LAC设备，还对前面LAC和客户端签订的服务不满意，要求与客户端重新洽谈业务。
  • 重新发起LCP协商。

​ 强制CHAP认证，以及LCP重协商，都属于LNS二次认证。选配。特点：LNS都绕过了LAC，直接验证Client，可以提高更高的安全保障。但是，如果PPPoE Server，即LAC不支持二次认证，那么L2TP VPN无法建立。

[LNS]l2tp-group 1	        ----- 只能在命令行配置
[LNS-l2tp-1]mandatory-chap
[LNS-l2tp-1]mandatory-lcp

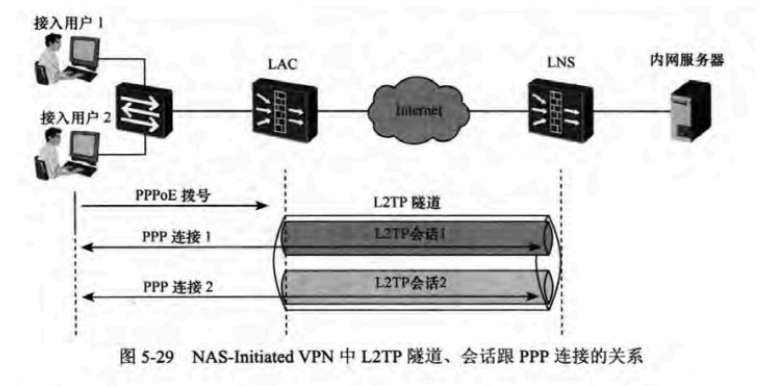

​ 当一个用户触发拨号行为时，才会触发建立LAC和LNS之间的L2TP隧道。只要该用户为下线，则其余用户拨号时，会在已建立L2TP隧道的基础上，直接建立L2TP会话。如果没有任何用户，则隧到超过一定时间后会被拆除。

安全策略配置

LAC（NAS）

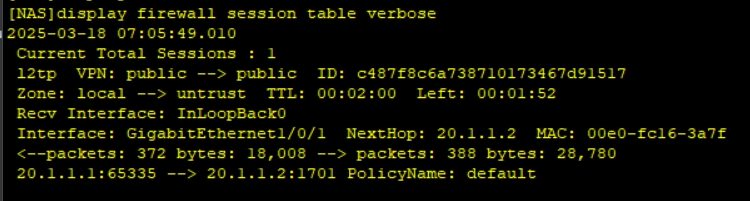

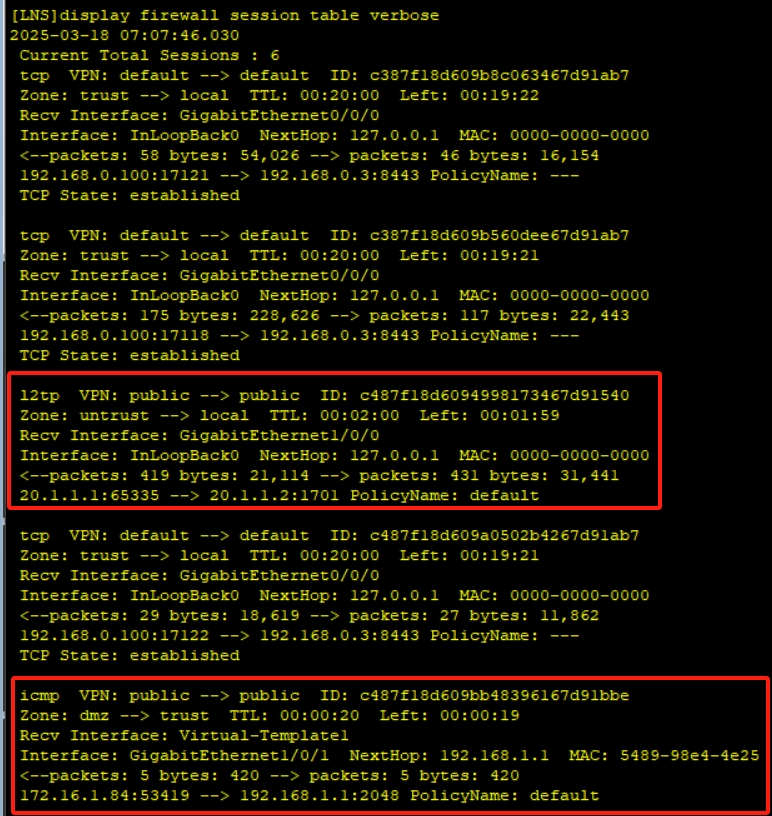

​ LAC上只存在一条会话信息，并且该会话属于L2TP协议，并没有ICMP会话，所以LAC上配置安全策略时，只需要配置一条从Local区域—>Untrust区域的安全策略，允许LAC和LNS建立L2TP隧道。

[NAS]security-policy
[NAS-policy-security]default action deny     ----- 先恢复默认策略为拒绝
[NAS-policy-security]rule name local_to_untrustsource-zone localdestination-zone untrustsource-address 20.1.1.1 mask 255.255.255.255destination-address 20.1.1.2 mask 255.255.255.255service l2tpservice protocol udp source-port 0 to 65535 destination-port 1701action permit

LNS

[LNS]security-policy
[LNS-policy-security]default action deny
[LNS-policy-security]dis this
security-policyrule name untrust_to_localsource-zone untrustdestination-zone localsource-address 20.1.1.1 mask 255.255.255.255destination-address 20.1.1.2 mask 255.255.255.255service l2tpservice protocol udp destination-port 1701action permitrule name dmz_to_trustsource-zone dmzdestination-zone trustsource-address 172.16.1.0 mask 255.255.255.0destination-address 192.168.1.0 mask 255.255.255.0action permit

基于Client的L2TP VPN拨号场景

​ VPN客户端的作用：帮助用户在PC或手机上触发建立一条直通公司总部网络的隧道，实现用户自由访问公司总部的资源。

​ 用户可以轻松进入隧道，并自由离开隧道。

​ 用户需要借助L2TP客户端，来进入隧道，从而进入到公司网络。----->LNS，公司总部守门员，需要对请求建立隧道的数据，进行身份验证。如果身份验证通过，那么LNS会为用户发放通行证（公司内网IP地址）。

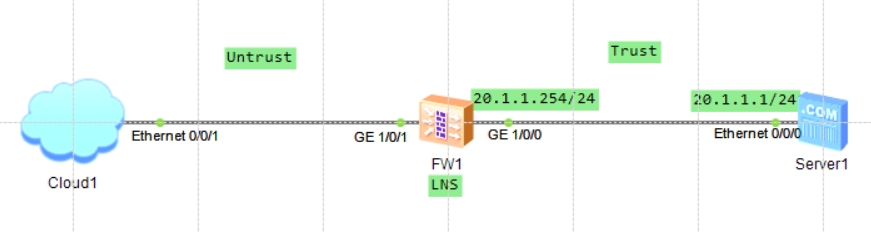

实验案例配置

前提配置：

[FW]interface GigabitEthernet 1/0/1
[FW-GigabitEthernet1/0/1] ip address 192.168.0.1 255.255.255.0     -----给1/0/1口配置IP（先要将0/0/0口的IP删除）
[FW-GigabitEthernet1/0/1] service-manage all permit   ----开启该接口的相关服务划分安全区域：
[FW]firewall zone untrust
[FW-zone-untrust] add interface GigabitEthernet1/0/1
[FW]firewall zone trust
[FW-zone-trust] add interface GigabitEthernet1/0/0

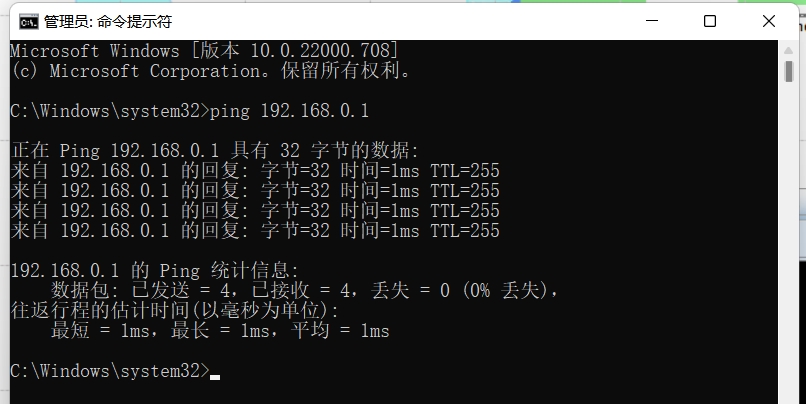

保证物理主机能够ping通防火墙的1/0/1接口：

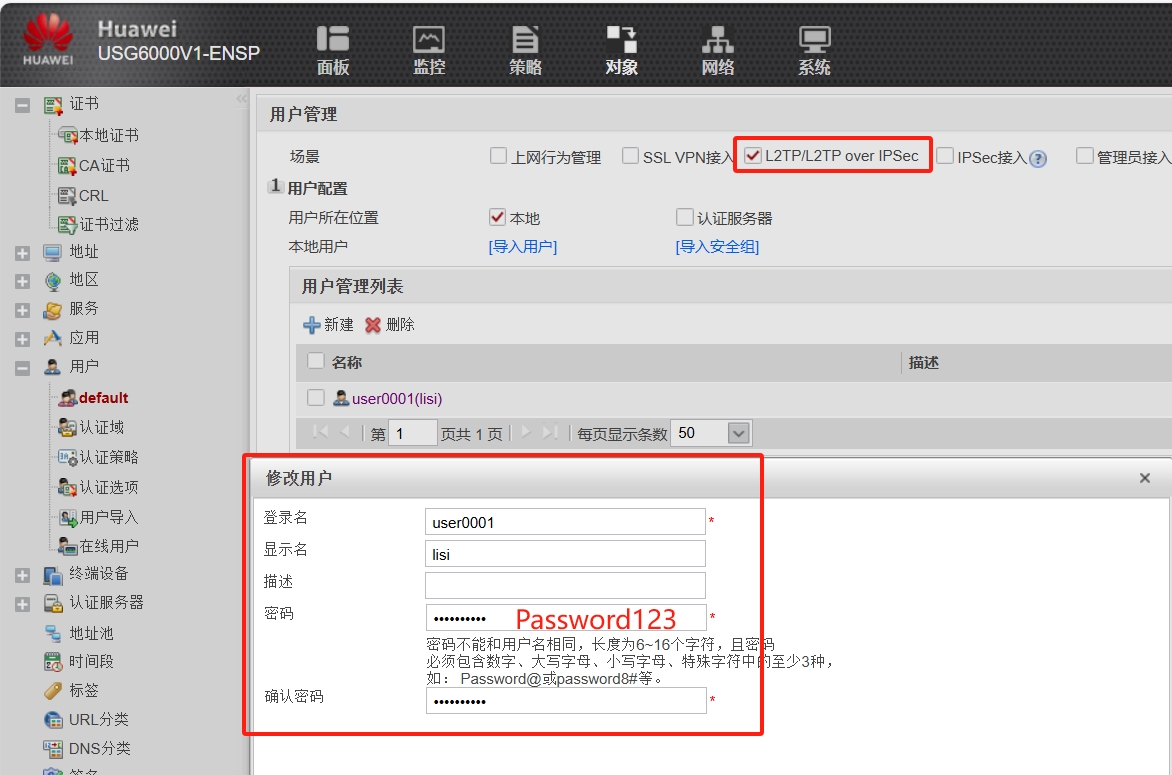

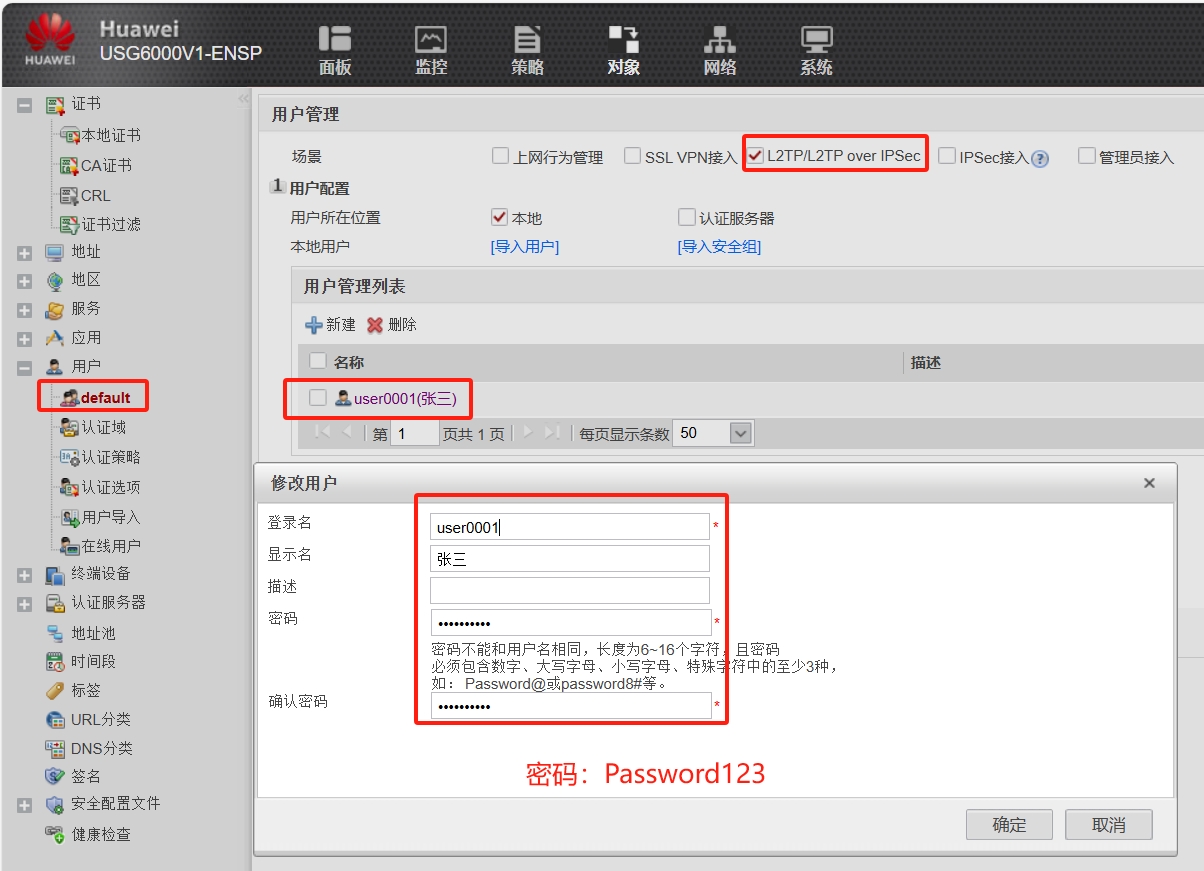

1、修改用户管理的应用场景，并创建用户

一定要点击应用

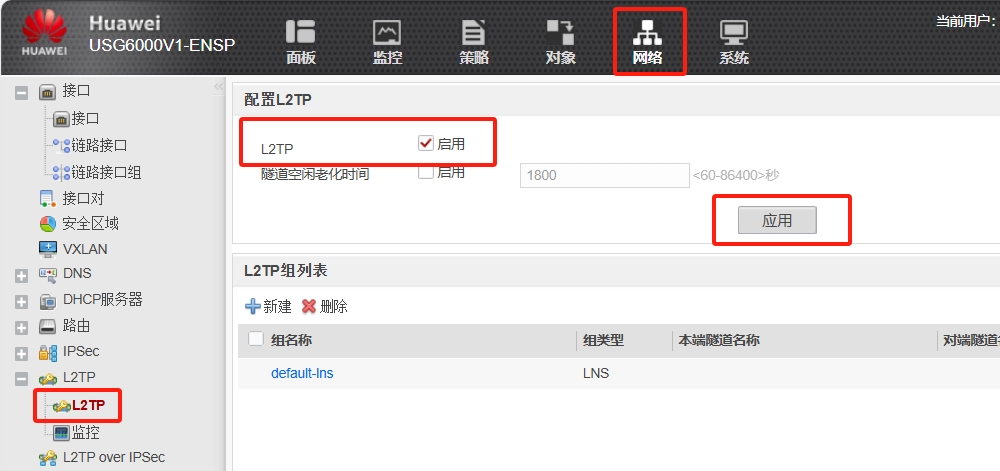

2、启用L2TP协议

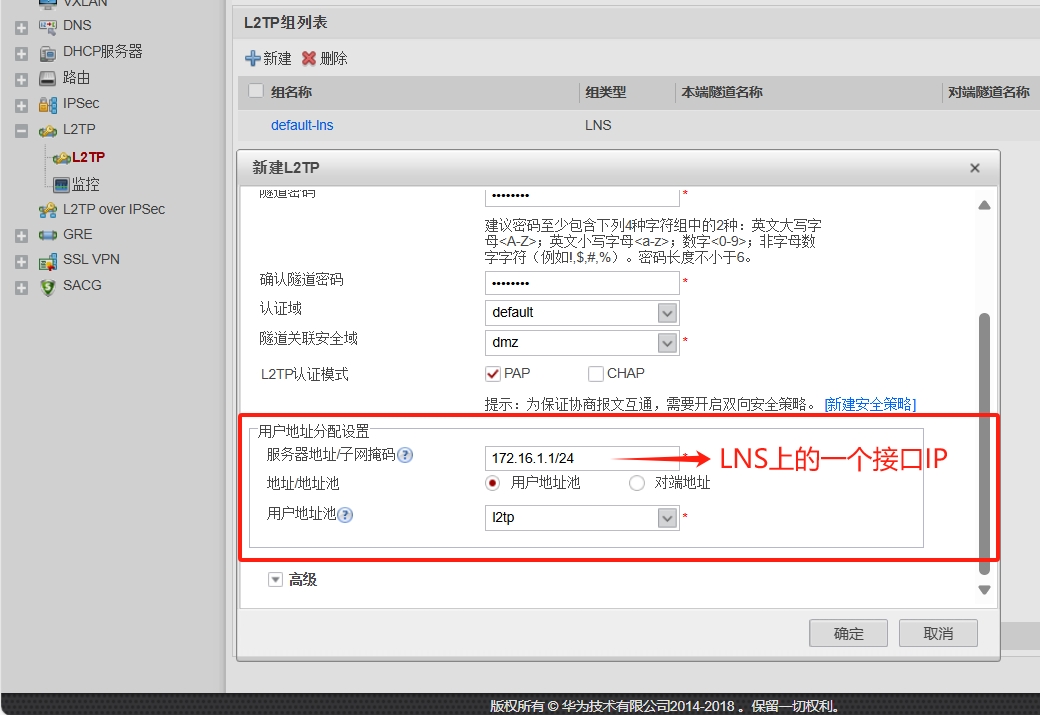

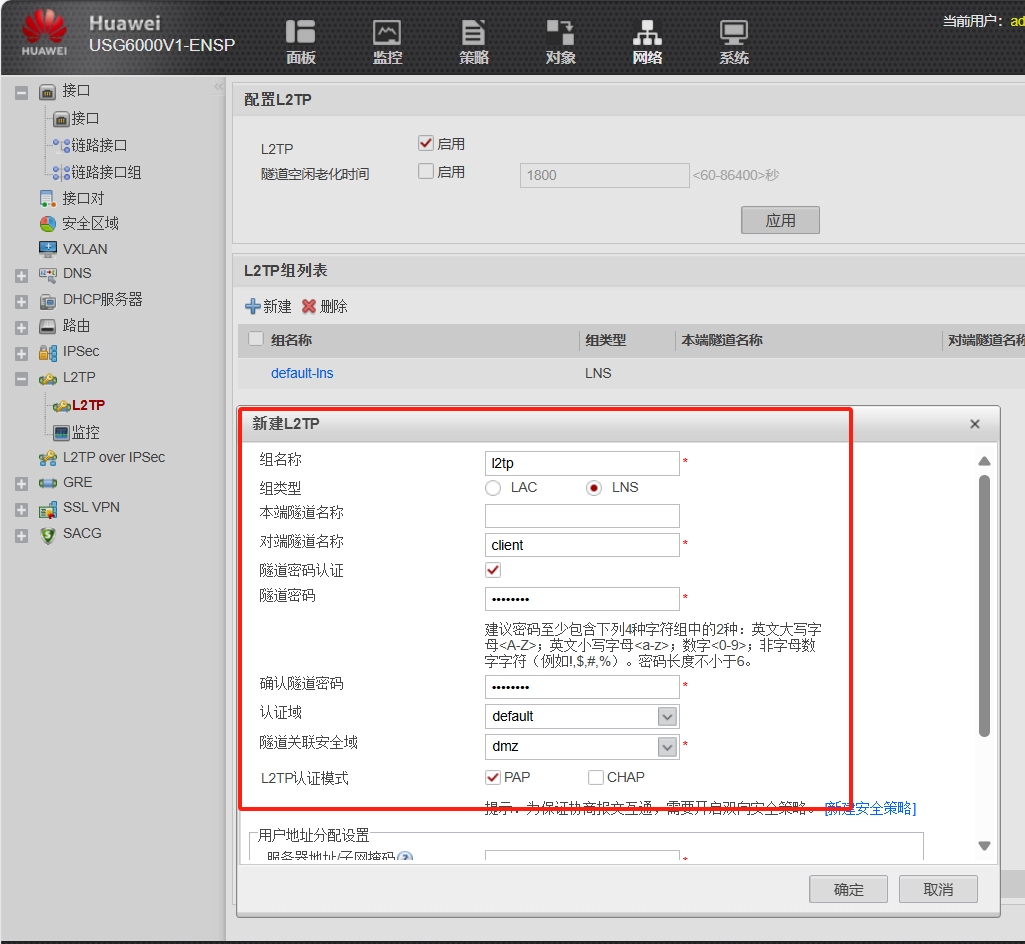

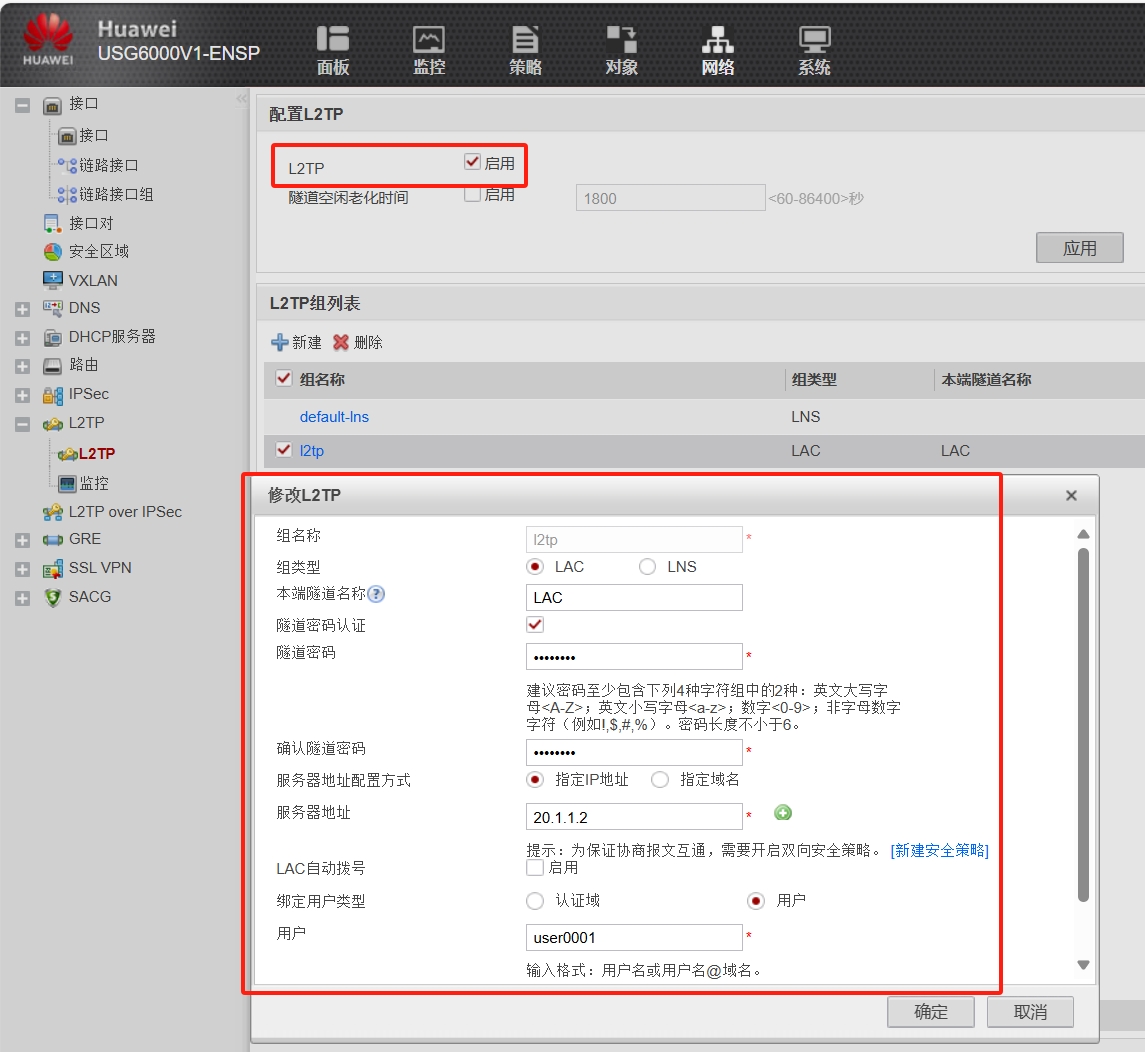

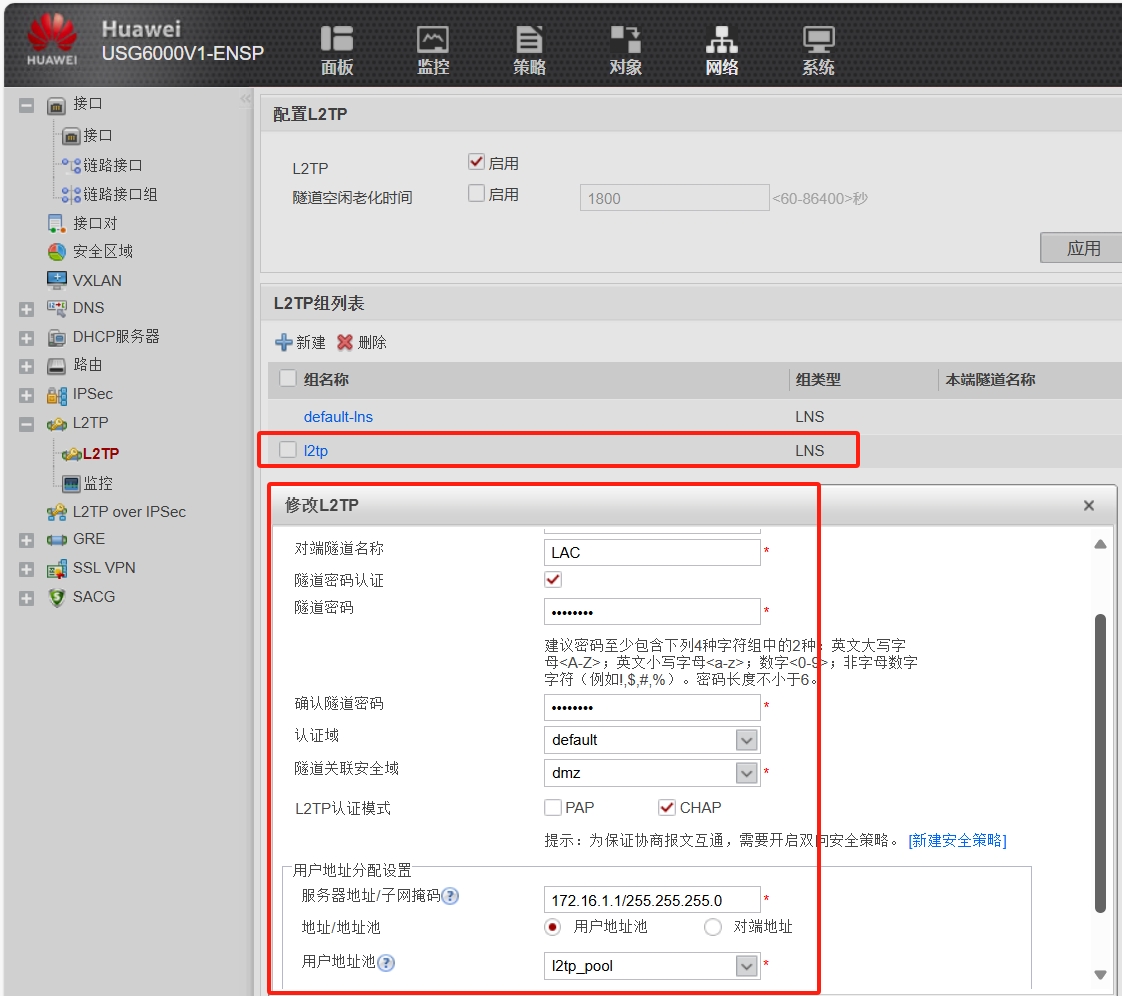

3、配置L2TP隧道

LNS的L2TP配置参数	参数数据
对端隧道名称 用户名 用户密码 隧道密码 地址池	client user0001 Password123 Hello123 172.16.1.2-172.16.1.100

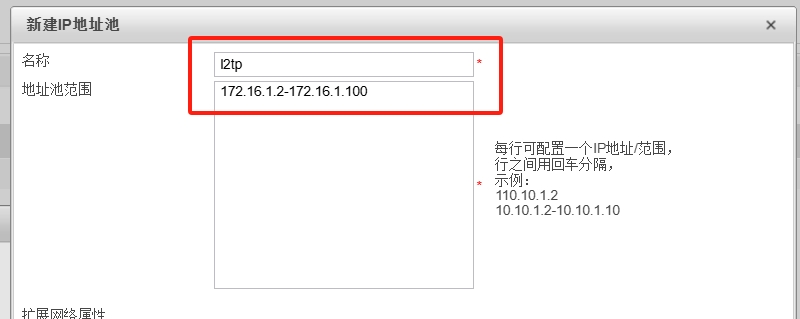

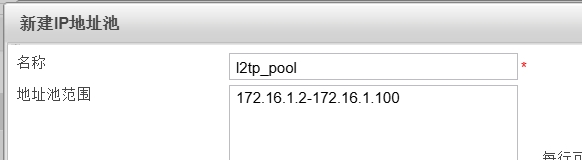

创建地址池：

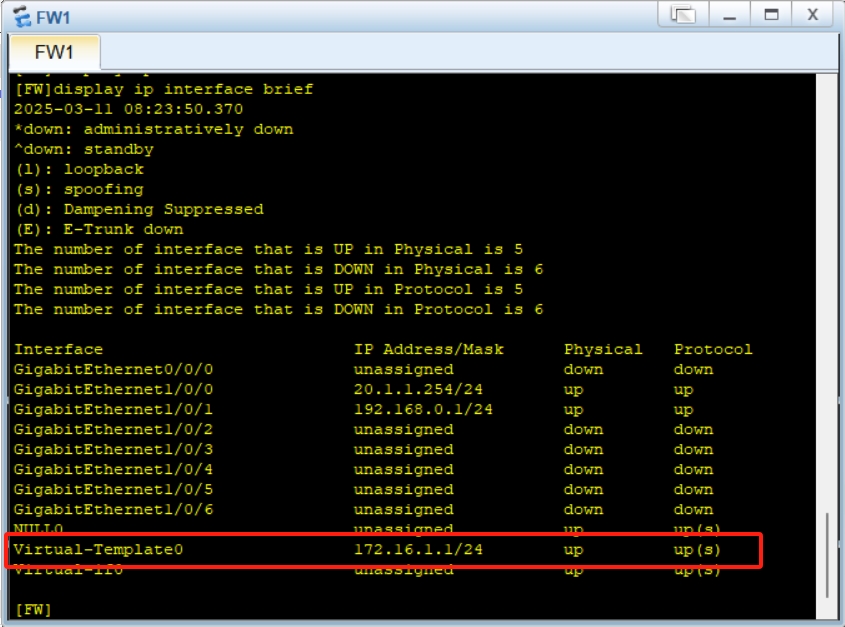

查看Virtual-Template接口：

​ 服务器地址 ----> 就是LNS上的VT（Virtual-Template）接口配置。虚拟模板接口，可以理解为防火墙上的环回接口。

4、补充缺省路由

[FW]ip route-static 0.0.0.0 0 192.168.0.100

5、配置安全策略

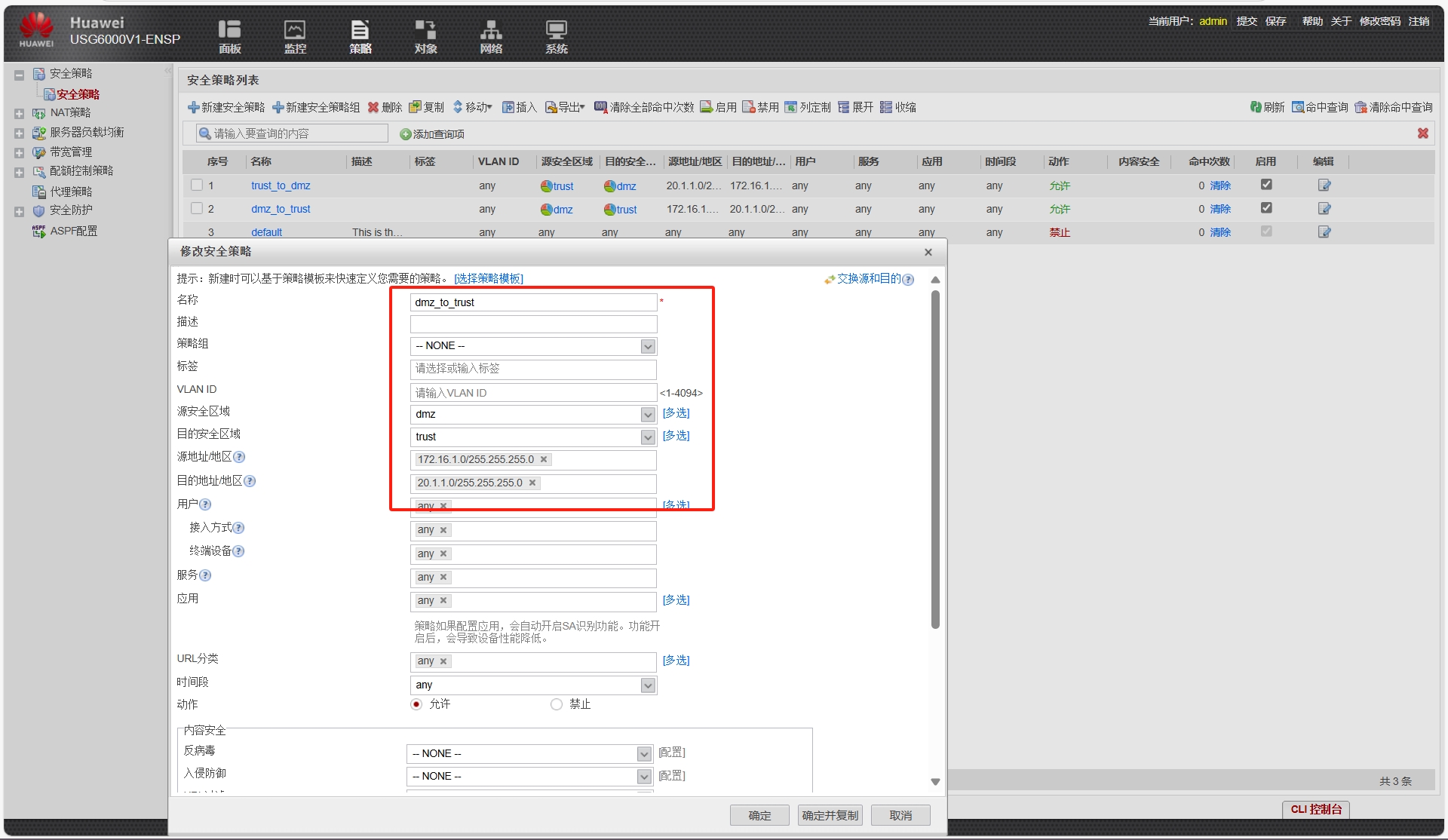

​ 目的：允许总部设备对客户的请求进行回复，而回复的报文会被送到VT接口进行VPN封装，所以目的IP为客户端的IP，即地址池地址，目的区域为VT接口所在区域。

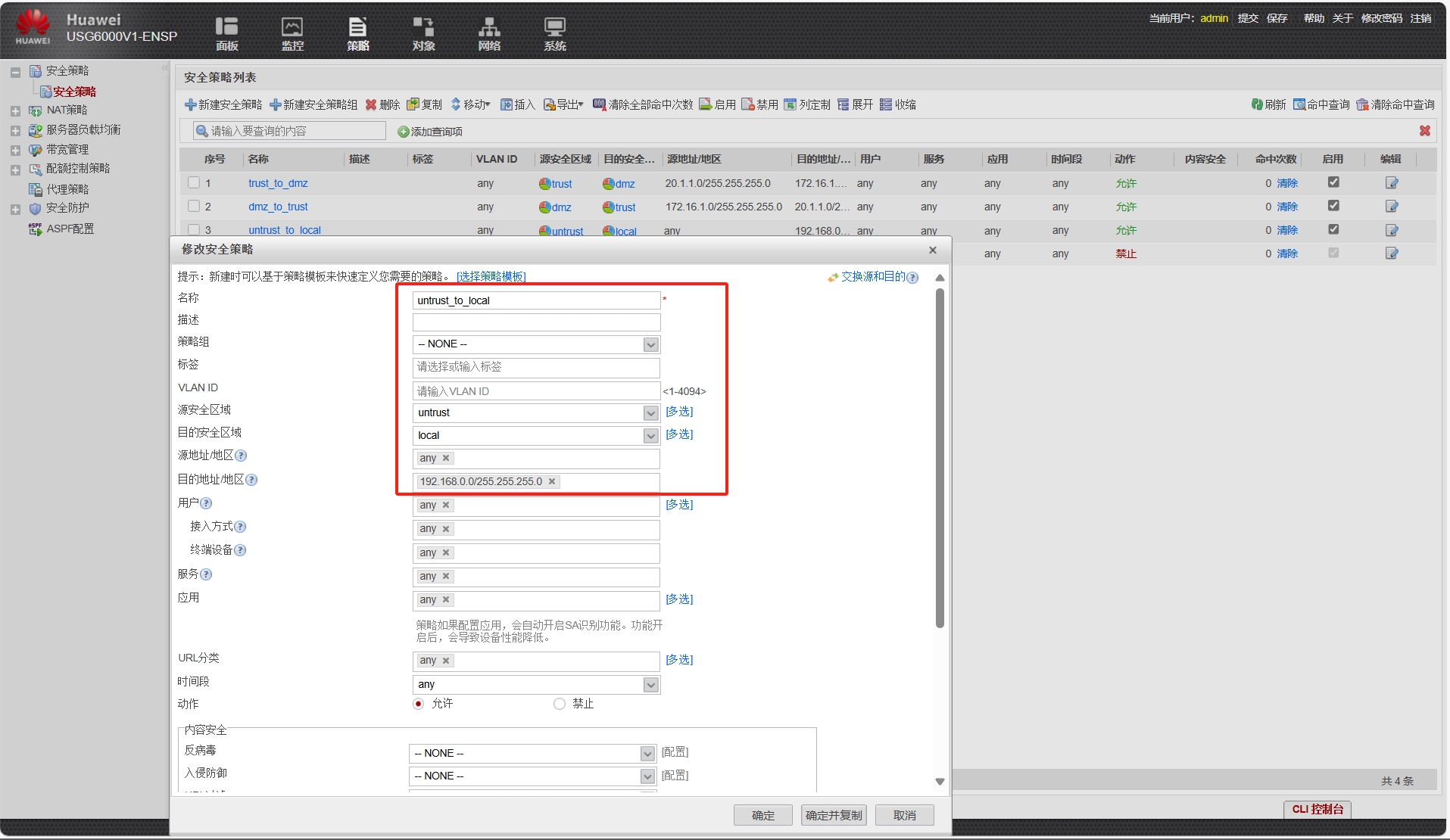

​ 目的：允许客户端发送的L2TP隧道建立报文可以被防火墙进行处理，此时的客户端IP不固定，所以源地址为any，而目的地址为防火墙的公网IP地址，即192.168.0.0/24网段。

​ 当该报文被防火墙接收，并且防火墙认证通过后，会建立L2TP VPN隧道，之后基于隧道，为客户端分配地址池中的IP地址，即172.16.1.0/24网段的地址信息。

​ 此时，客户端具备与内网设备通信的能力，源IP为172.16.1.0/24网段，目的IP为内网设备IP。

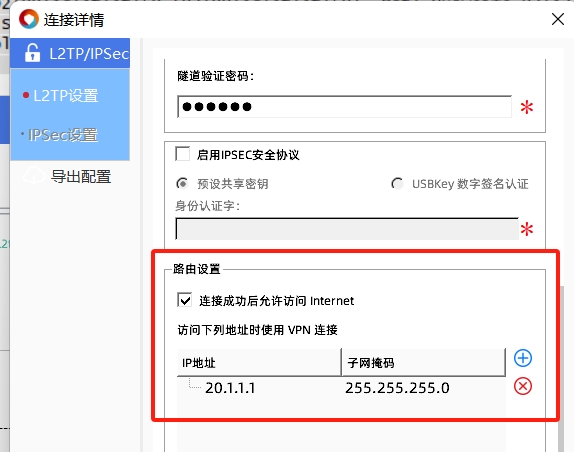

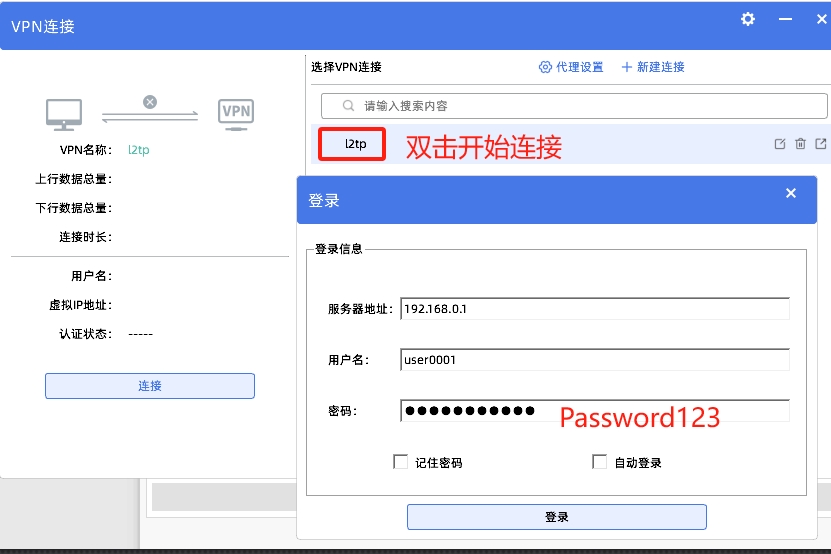

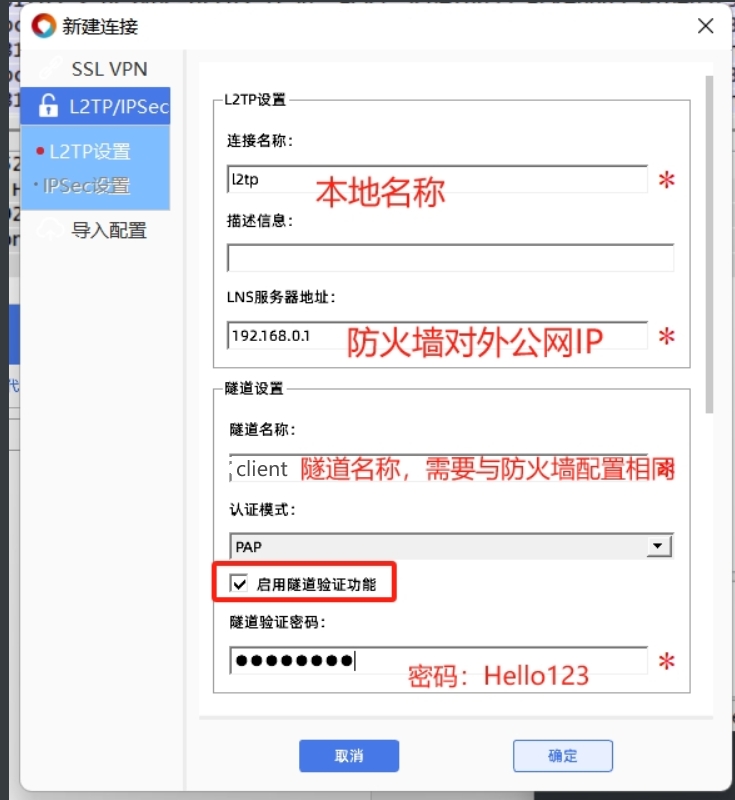

6、创建VPN连接

7、连接

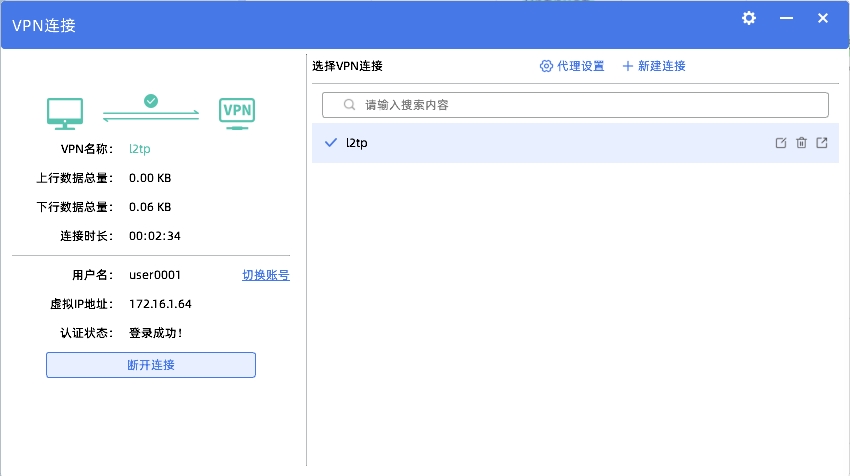

​ 由上图可以得知连接成功。

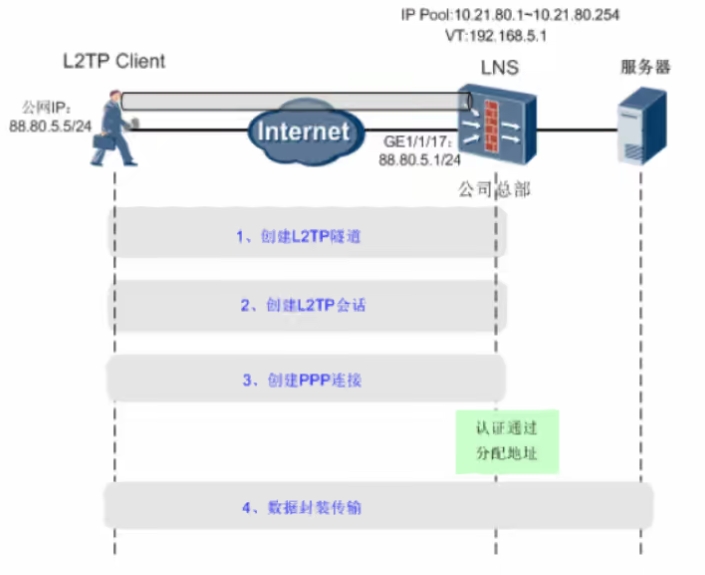

移动办公用户与LNS建立L2TP VPN隧道

​ 第一步，由Client发送，名称为SCCRQ，告知LNS使用 111 作为Tunnel ID进行通信。此时Client本地的Tunnel ID为0。

​ LNS设备，Tunnel ID就是用来区分不同用户申请并建立的隧道。

​ L2TP报文，使用UDP发送，初始化时，源端口为随机数，目的端口为1701端口。如果LNS收到报文并回复后，则双方的端口就选定了。

​ 第二步，LNS返回SCCRP报文，告知Client使用1作为TunnelID进行通信。

​ 第三步，Client发送SCCCN报文，进行确认回复。此时L2TPVPN隧道建立完毕。

仅仅交互三个报文，用来协商参数–>隧道ID，UDP端口、主机名称、L2TP版本…

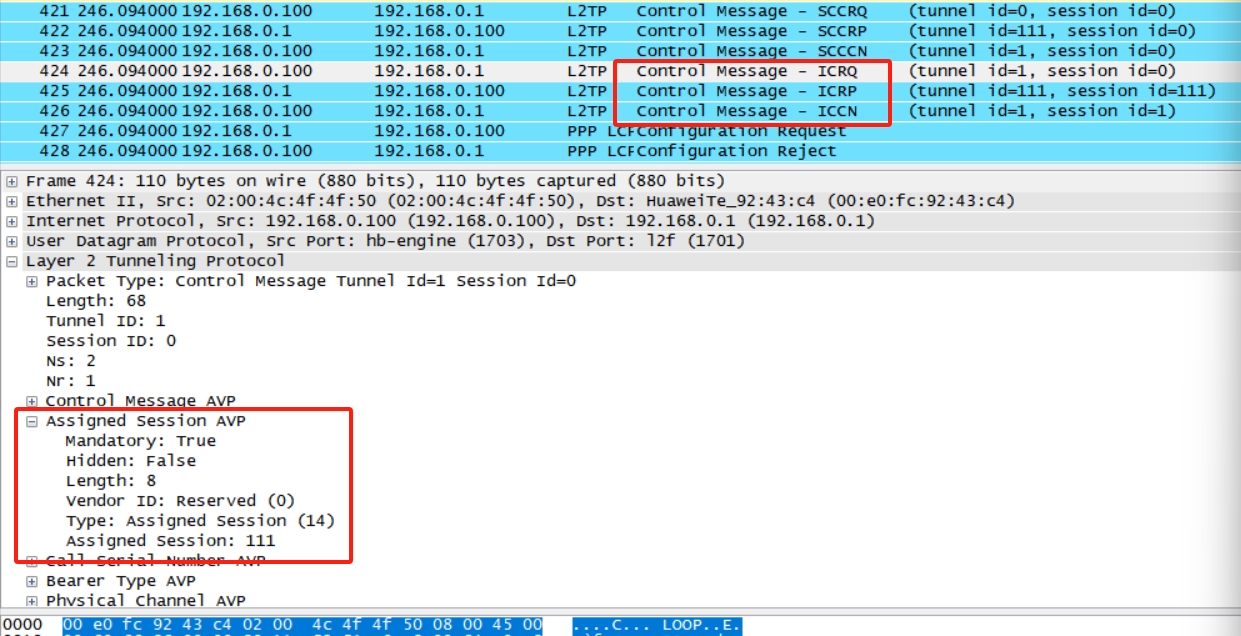

移动办公用户与LNS建立L2TP会话

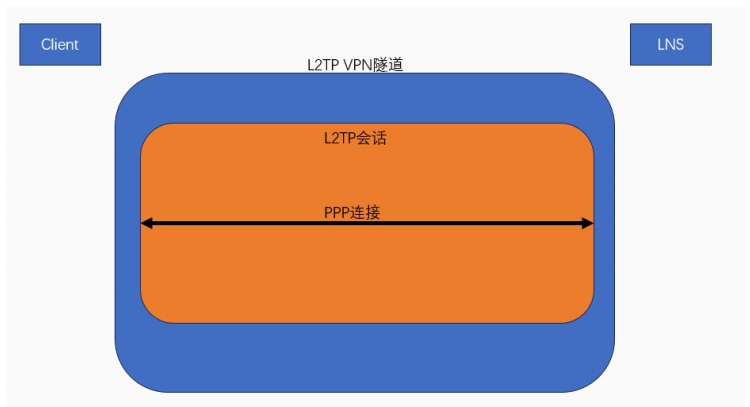

​ 用户与LNS之间建立PPP连接，L2TP会话用来记录和管理它们之间的PPP连接。L2TP会话的功能 -----> 为后续建立PPP连接来进行参数协商。

移动办公用户与LNS建立PPP连接

​ 前两步，完成了隧道ID和会话ID的协商，Client终于可以和LNS进行对话了。

​ 该步，才是真正L2TP的工作过程:认证和地址分配。

PPP协议：
1、LCP协商 --- 双向认证1.MRU2.是否认证，以及认证方式，PAP(明文)/CHAP(挑战握手协议，通过对比摘要值来认证)3.魔术字
2、认证---可选
3、NCP协商 ---网络层协议协商阶段 ---双向协商1.IP地址是否可用，合法2.网络层压缩方式
---目的:建立起PPP会话连接，存在该连接后，双方才可以正常发送数据报文

​ 选择PPP协议的原因，就是因为PPP协议本身具备认证和地址分配机制。只不过这个IP地址是由L2TP协议选择出来的。

​ VT接口：VT接口是一个虚拟接口，这个接口用途与企业内部网络的终端设备进行通信。VT用来对L2TP和PPP协议内容进行封装和解封装。VT接口IP -----> 1、地址池中的IP需要与VT接口IP处于相同网段，是地址池中不能包含VT接口IP地址；2、VT接口IP地址，不能使用内网真实用到的网段。

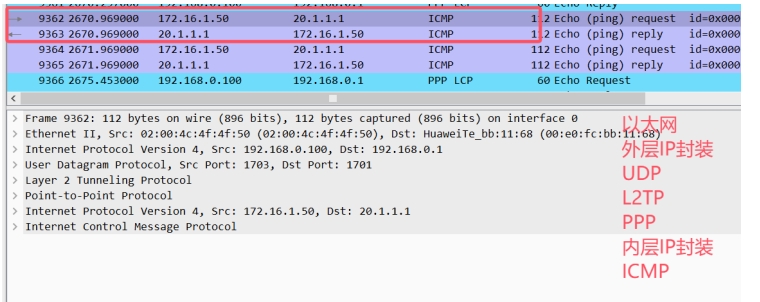

1、移动用户向总部发送数据时：

• 应用层数据 + 私有IP封装
• 会被L2TP VPN进行封装
  • 使用PPP头部进行第一次封装
  • 使用L2TP头部进行第二次封装
  • 使用UDP头部进行封装
  • 使用公网IP，即用户的网卡信息和LNS的公网地址信息 ---- VPN隧道两端的地址信息

2、LNS收到报文后，先通过安全策略检查，Untrust→Local

• 使用VT接口进行解封装，接触公网IP头部、UDP头部、L2TP头部、PPP头部
• 查找路由表确定转发接口
• 根据安全策略进行检查，是否允许从VT接口发往内部Trust网络。

3、内网回复报文

​ 总结：GRE协议是一个没有状态的协议，也就无法查看隧道的状态，但是L2TP VPN是存在控制连接的隧道，可以查看隧道和会话信息。------ 客户端直接访问LNS建立隧道，该隧道只有一条L2TP会话，而PPP连接是承载在这条L2TP会话之上的。

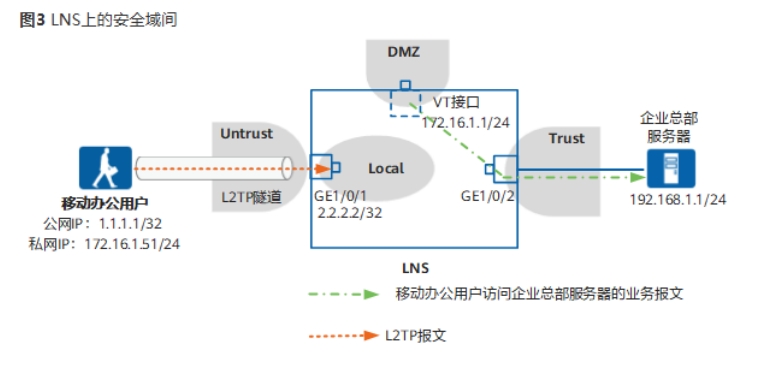

​ 安全策略总结：

• 用户与LNS之间的L2TP报文
  • Untrust ----> Local
• 用户访问企业资源的报文
  • VT接口将报文封装后发送给内网：VT接口区域（DMZ）----> Trust
  • 内网回复报文给VT接口：Trust ----> VT接口区域

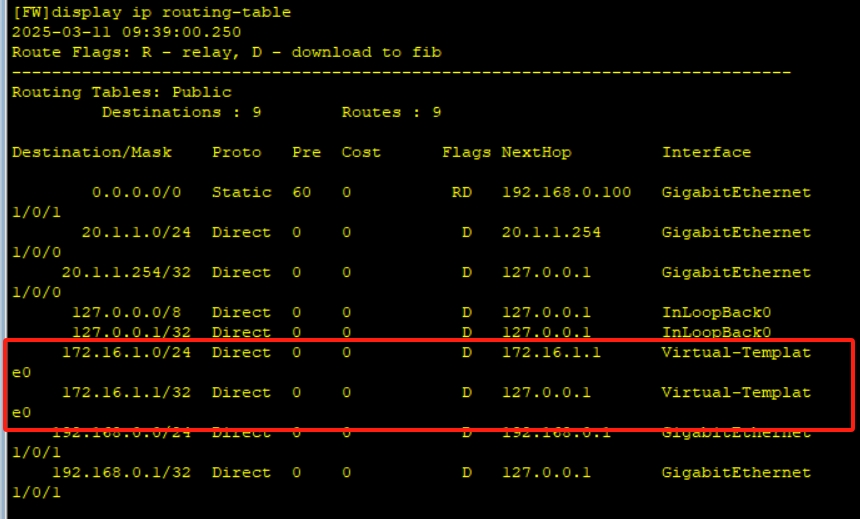

​ 在LNS上，每下放一个IP地址给用户，本地都会产生一条到达用户IP的主机路由，出接口为VT接口，代表该流量会被引导到L2TP VPN隧道中。

命令行配置

1、配置IP地址池

[FW]ip pool l2tp      ----创建地址池
[FW-ip-pool-l2tp]section 0 172.16.1.2 172.16.1.100   ----设定地址池范围

2、业务方案及用户信息

[FW]aaa
[FW-aaa]service-scheme l2tp     ---- 配置服务方案
[FW-aaa-service-l2tp]ip-pool l2tp     ----- 服务任务为分配IP地址信息[FW-aaa]domain default       ----- 进入默认区域
[FW-aaa-domain-default]service-type l2tp [FW]user-manage user user0001
[FW-localuser-user0001]parent-group /default
[FW-localuser-user0001]password Password123

3、设定VT接口

[FW]interface Virtual-Template 1
[FW-Virtual-Template1] ip address 172.16.1.1 24   ----- 该地址必须与地址池处于相同网段，但是在地址池中不能包含该IP地址
[FW-Virtual-Template1] ppp authentication-mode chap
[FW-Virtual-Template1] remote service-scheme l2tp    ---- 绑定服务方案[FW]firewall zone dmz
[FW-zone-dmz] add interface Virtual-Template1     --- 将接口加入安全区域

4、配置L2TP

[FW]l2tp enable       ---- 开启L2TP功能[FW]l2tp-group aa       ------ 创建L2TP组
[FW-l2tp-aa]allow l2tp virtual-template 1 remote client domain default
[FW-l2tp-aa]tunnel authentication     ----- 开启隧道认证
[FW-l2tp-aa]tunnel password cipher Hello123

5、安全策略

security-policyrule name trust_to_dmzsource-zone trustdestination-zone dmzsource-address 20.1.1.0 mask 255.255.255.0destination-address 172.16.1.0 mask 255.255.255.0action permitrule name dmz_to_trustsource-zone dmzdestination-zone trustsource-address 172.16.1.0 mask 255.255.255.0destination-address 20.1.1.0 mask 255.255.255.0action permitrule name untrust_to_localsource-zone untrustdestination-zone localdestination-address 192.168.0.0 mask 255.255.255.0action permit

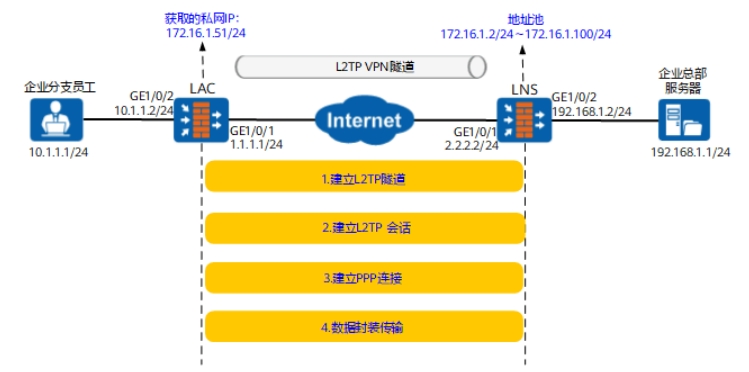

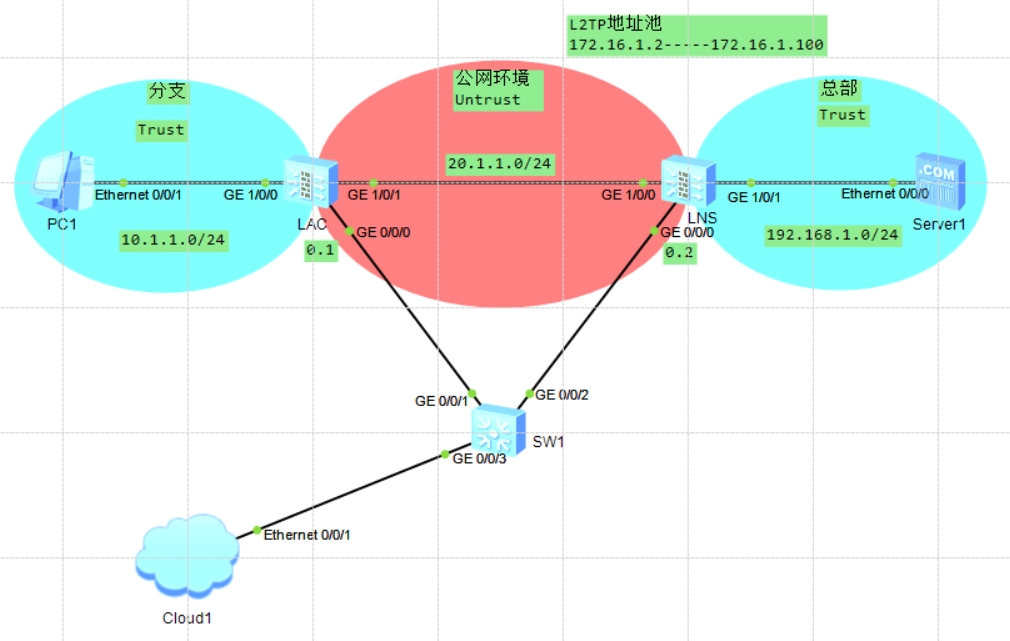

LAC-Auto-Initiated VPN

​ LAC自动拨号到LNS的场景 —> 省略了员工拨号的行为。

​ 特点：LNS只能对LAC进行认证，不能对分支员工进行认证。

​ 认证通过后，LNS只会给LAC分配IP地址。

实验配置

基础配置

[LAC]interface GigabitEthernet 0/0/0
[LAC-GigabitEthernet0/0/0]service-manage all permit [LAC]int g 1/0/0
[LAC-GigabitEthernet1/0/0]ip add 10.1.1.254 24
[LAC-GigabitEthernet1/0/0]int g 1/0/1
[LAC-GigabitEthernet1/0/1]ip add 20.1.1.1 24[LAC]firewall zone untrust
[LAC-zone-untrust]add int g 1/0/1
[LAC]firewall zone trust
[LAC-zone-trust]add int g 1/0/0

[FW2]int g 0/0/0
[FW2-GigabitEthernet0/0/0]ip add 192.168.0.2 24
[FW2-GigabitEthernet0/0/0]service-manage all permit [FW2]int g 1/0/0
[FW2-GigabitEthernet1/0/0]ip add 20.1.1.2 24
[FW2-GigabitEthernet1/0/0]int g 1/0/1
[FW2-GigabitEthernet1/0/1]ip add 192.168.1.254 24[FW2]firewall zone untrust
[FW2-zone-untrust]add int g 1/0/0
[FW2]firewall zone trust
[FW2-zone-trust]add int g 1/0/1

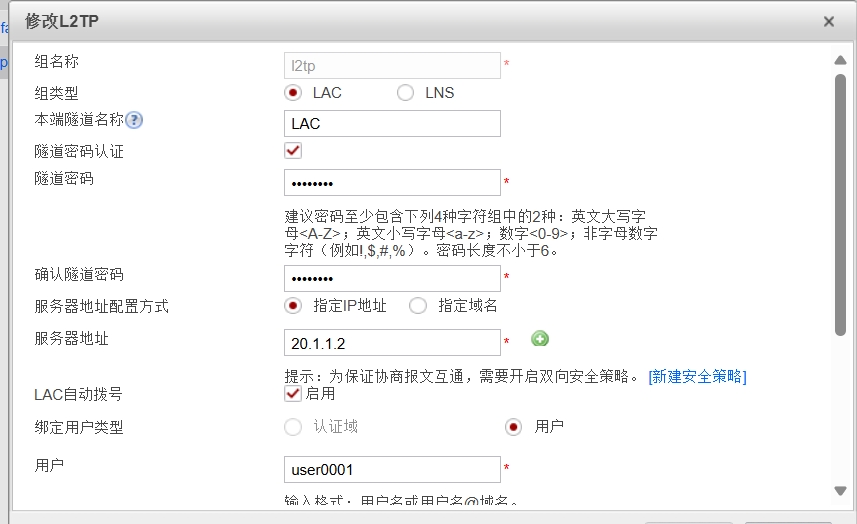

L2TP配置

[LAC]interface Virtual-Template 1
[LAC-Virtual-Template1]ppp authentication-mode chap
[LAC-Virtual-Template1]ppp chap user user0001
[LAC-Virtual-Template1]ppp chap password cipher Password123
[LAC-Virtual-Template1]ip address ppp-negotiate
[LAC-Virtual-Template1]call-lns local-user user0001 binding l2tp-group l2tp

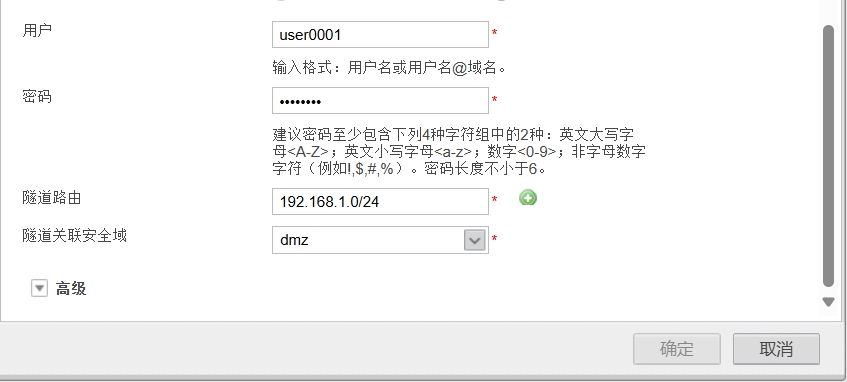

​ 隧道路由 — 指的是需要通过隧道才能到达目的地，即总部网段。

补充缺省路由：（在该实验中，该缺省路由无意义，但LAC为边界设备，需要有一条缺省路由指向公网环境）
[LAC]ip route-static 0.0.0.0 0 20.1.1.2

​ 在LAC上必须增加一条**出接口方式的源NAT策略**，目的是为了让LNS的回程报文可以顺利发送回LAC上。

​ 使用出接口方式的原因：是因为LNS一旦进行地址分配后，会在本地路由表中添加一条主机路由，而下一跳就是LAC设备的VT接口的IP地址。-----> 即从分支发送的报文，经过LAC时，被LAC将源IP转换为VT接口地址。

[LAC-policy-nat]dis th
nat-policyrule name aasource-zone trustegress-interface Virtual-Template1source-address 10.1.1.0 mask 255.255.255.0action source-nat easy-ip

LNS配置

[LNS]ip route-static 0.0.0.0 0 20.1.1.1

总结

项目	Client建立	LAC触发建立	LAC自动建立
协商方式	客户与LNS之间建立L2TP隧道、会话和PPP链接。	用户拨号触发LAC和LNS之间建立L2TP隧道、会话，然后由接入用户和LNS建立PPP连接。	LAC主动与LNS建立L2TP隧道、会话以及PPP连接。
隧道和会话关系	每个L2TP都需要建立一个隧道，在隧道中承载一条L2TP会话，以及PPP连接。	LAC和LNS之间可以存在多条L2TP隧道，并且每个隧道中可以承载多个L2TP会话。	LAC和LNS之间永久建立一条L2TP隧道，且仅承载一条L2TP会话。
安全性	选择PAP或CHAP	可以进行二次认证；安全性最高	安全性最低
分配IP	用户终端获取IP	用户终端获取IP	LAC的VT接口获取IP
