8.5 表格进阶

经典三线表

  在学术论文里，表格用的是三线表，我之前的文章1.5 LaTex表格，没有讲三线表怎么画。
  三线表有专门的宏包，booktabs，booktables提供了三个核心命令。\toprule，定义顶线宽度，\midrule定义中线宽度，\bottomrule定义底线宽度。以下是一个例子：

\begin{table}[htbp]\caption{传感器参数表}\label{tab:sensor}  % 定义标签\begin{tabular}{lcc}\toprule参数 & 值 & 单位 \\\midrule$\alpha$ & 0.05 & m/s² \\\bottomrule\end{tabular}
\end{table}如表\ref{tab:sensor}所示，传感器参数...（详见第\pageref{tab:sensor}页）。

  编译效果：

视觉分层colortbl

  前文讲述了列颜色\rowcolor命令，但是列颜色呢？colortbl提供了行颜色、列颜色、单元格颜色，边框颜色，下面我用一个例子，讲完这些颜色命令：

\documentclass{article}
\usepackage[table]{xcolor}   % 加载xcolor（包含colortbl）
\usepackage{array}           % 支持列格式定义
\usepackage{hhline}          % 复杂边框颜色控制% 定义颜色
\definecolor{col1}{RGB}{230,240,200}  % 列背景色
\definecolor{row1}{RGB}{200,220,240}  % 行背景色
\definecolor{cell1}{RGB}{255,200,200} % 单元格背景色\begin{document}% 全局设置\setlength{\arrayrulewidth}{2pt}       % 边框宽度\arrayrulecolor{blue!80!black}         % 边框颜色（深蓝）\doublerulesepcolor{yellow!50}         % 双线间隔颜色（浅黄）\setlength{\doublerulesep}{4pt}        % 双线间隔宽度% 定义列格式：第一列固定颜色，第二列右对齐\newcolumntype{C}{>{\columncolor{col1}}c}  % 列颜色\newcolumntype{R}{>{\raggedleft\arraybackslash}p{2cm}}\begin{tabular}{||C|R|C||}  % 表格使用双线边框||\hhline{||--||}  % 顶部双线（颜色由全局设置控制）\rowcolor{row1}   % 第一行颜色（覆盖列颜色）Header 1 & \cellcolor{cell1}Header 2 & Header 3 \\ \hhline{:=:=:b:=:}  % 彩色双线分隔标题与内容\rowcolor{green!30} % 第二行颜色A & B & \cellcolor{red!20}C \\  % 单元格颜色\rowcolor{white}    % 恢复默认行颜色D & E & F \\\hhline{||--||}     % 底部双线\end{tabular}\end{document}

  用到的命令：

• \columncolor 列颜色
• \rowcolor 行颜色
• \cellcolor 单元格颜色
• \arrayrulecolor 单元格颜色
• \doublerulesepcolor 双线间隔颜色

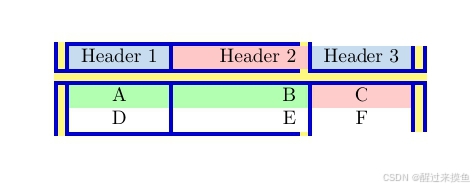

•   效果如下：
