[光学原理与应用-414]：设计 - 深紫外皮秒脉冲激光器 - 元件 - 柱面镜：光学系统中的一维（焦线）调控专家（传统透镜是0维的点）

柱面镜是一种具有圆柱面结构的非球面光学元件，其核心特性在于仅在一个方向（横轴）上具有光学曲率，而纵轴方向保持平面特性。这种结构使其具备独特的光学功能，成为工业、科研和消费领域的关键元件。

一、核心特性：一维光学调控

1. 非球面设计
   柱面镜属于非球面透镜，通过精确控制曲面曲率，可消除传统球面透镜的球面像差，在聚焦轴上形成清晰的焦线而非焦点。例如，在780nm波长下，高精度柱面镜可实现衍射极限聚焦，焦距误差控制在±1%以内。

2. 一维放大与变形

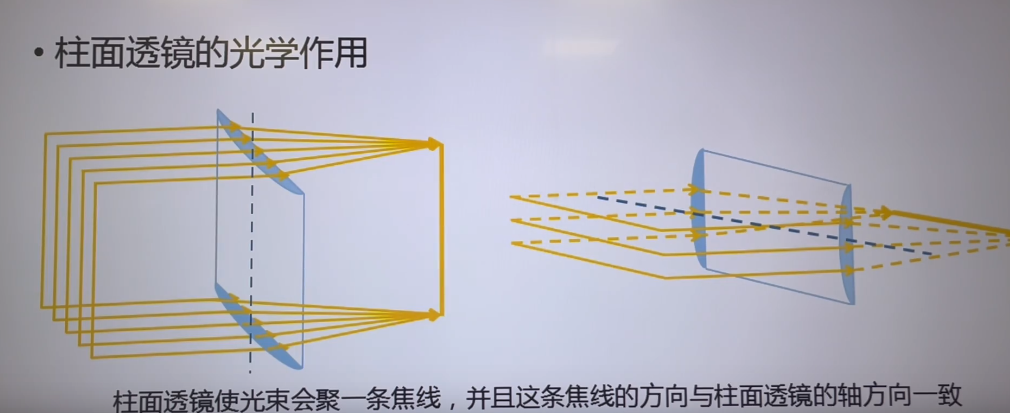

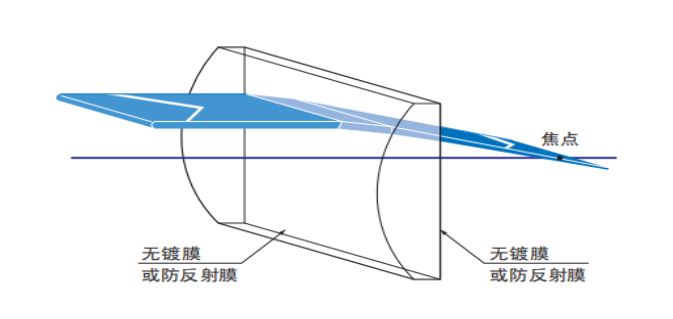

   • 光束整形：平行光入射时，柱面镜可将点光源聚焦成直线光斑，或通过组合使用将椭圆光束环形化。（曲面方向聚焦成点，柱面方向平面透视）
   • 图像调控：在成像系统中，柱面镜可单独调整图像高度或宽度，例如在显微镜中纠正视差，或在线性探测器照明中生成均匀光条。

1. 材料与工艺多样性

   • 材料选择：光学玻璃（如肖特玻璃、康宁玻璃）适用于高精度仪器；光学塑料（如PC、PMMA）则用于消费电子，兼顾成本与轻量化。
   • 加工技术：包括数控研磨抛光（适合小批量生产）和玻璃模压成型（适合大规模生产），后者通过高温高压将材料压制成预设形状，效率高且成本低。

二、典型应用场景

1. 激光技术
   • 光束准直与整形：激光二极管输出光束通常不对称发散，通过组合两块正交柱面镜，可分别在两个方向上实现准直，获得高质量平行光束。
   • 大功率激光系统：作为谐振腔元件，柱面镜可优化光束质量，减少能量损耗，提升传输效率。
2. 工业检测与测量
   • 长距离线干涉仪：柱面镜用于光路校准，确保干涉条纹的稳定性，提升测量精度。
   • 同步辐射光束线：在粒子加速器中，柱面镜可校正像差，保证光束的聚焦性能。
3. 医疗与生物技术
   • 手术导航系统：柱面镜生成标记图案，辅助医生精准定位。
   • 光学相干层析成像（OCT）：通过线聚焦扫描，实现组织结构的高分辨率成像。
4. 消费电子与办公设备
   • 条形码扫描仪：柱面镜将激光二极管输出的点光源转换为线性光斑，覆盖更宽的扫描区域。
   • 传真机与打印机：在扫描成像系统中，柱面镜确保图像线条的清晰度与均匀性。

三、技术优势与挑战

1. 优势
   • 高精度：通过单点金刚石车削或模压成型，表面粗糙度可控制在纳米级，满足高端光学需求。
   • 灵活性：可根据应用需求定制曲率、焦距和尺寸，适应不同场景。
   • 成本效益：模压成型技术大幅降低批量生产成本，推动柱面镜在消费领域的普及。
2. 挑战
   • 加工难度：小半径柱面镜的粗磨与精磨需高精度设备，工艺复杂度高。
   • 材料限制：高温、高压或强辐射环境需特殊材料（如石英玻璃、蓝宝石），增加成本。
   • 像差控制：非平行光入射时，成像结果受入射角度影响，需通过优化设计减少畸变。

四、未来发展趋势

随着光学技术的进步，柱面镜正朝更高精度、更广应用领域发展：

• 超精密加工：依托单点金刚石车削技术，实现亚微米级面形精度，满足量子光学、光子芯片等前沿领域需求。
• 多功能集成：将柱面镜与衍射元件、偏振片结合，开发复合型光学模块，提升系统集成度。
• 新材料应用：探索氟化钙、硫化锌等红外材料，拓展柱面镜在热成像、激光雷达等领域的潜力。

柱面镜以其独特的一维光学调控能力，成为连接基础研究与产业应用的关键桥梁。从激光加工到医疗成像，从工业检测到消费电子，其技术价值正不断被挖掘与放大，持续推动光学行业的创新与发展。
