10.LED+TIR透镜优化——lighttools入门笔记

平凸透镜对小角度光线进行处理，反光杯对大角度光线进行处理，TIR透镜具有两者的优点。

1.设计目标

TIR透镜的建模比较复杂，需要借助布尔物体运算解决，运用布尔物体运算后的实体仍然可以进行修改和优化

其设计结果——同时满足准直和均匀优化

2.设计

2.1 光源设计

这里光源设计仍是一个长方体光源，坐标在原点，朗伯发光，单面发光。具体就省略不写了，重点在于透镜的设计这里。

2.2 透镜设计

透镜这里的设计有点像SolidWorks，就是两个面的裁切（布尔运算）做成一个反光杯带准直透镜的面

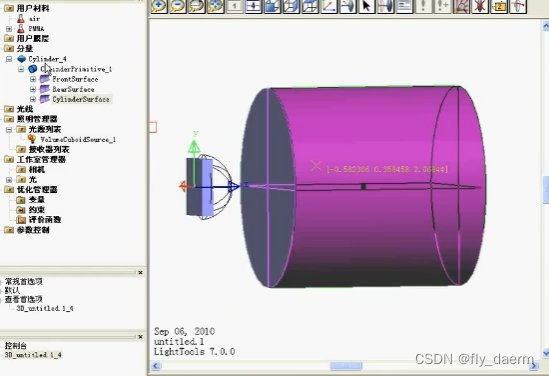

2.2.1建立圆柱体

，放置在原点坐标，这个作为透镜毛胚

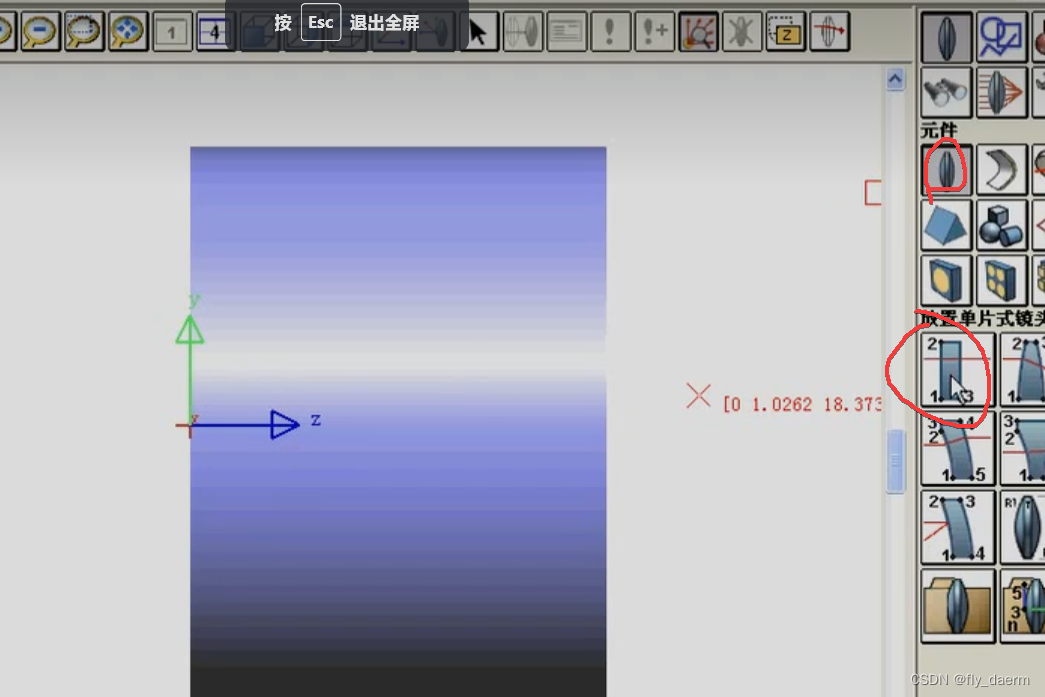

2.2.2建立透镜元件

透镜的光学属性定义为平滑光学，原点坐标，适当调节尺寸坐标

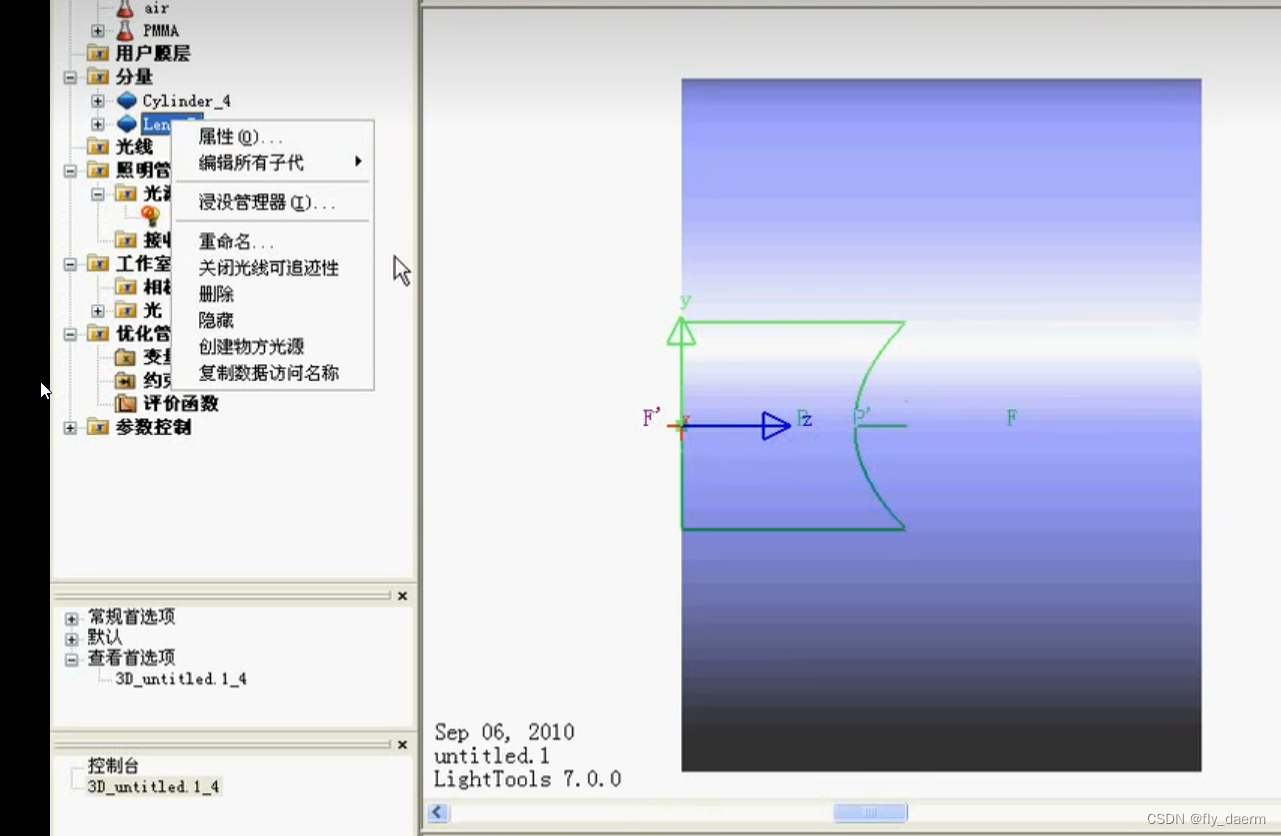

调节透镜后面凹下去，这里是要剪切的

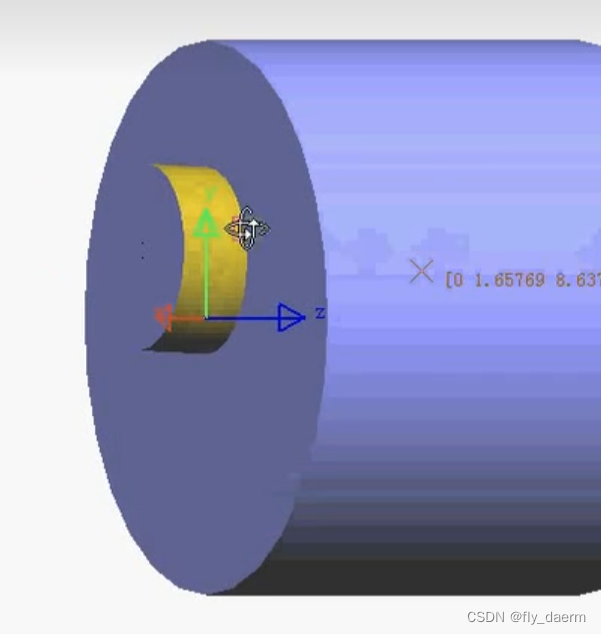

修改完后的图

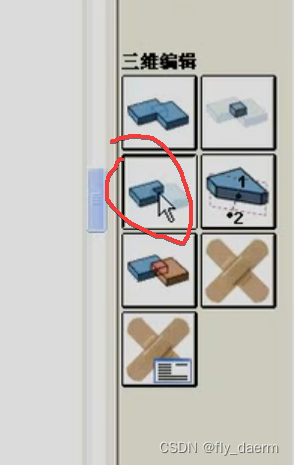

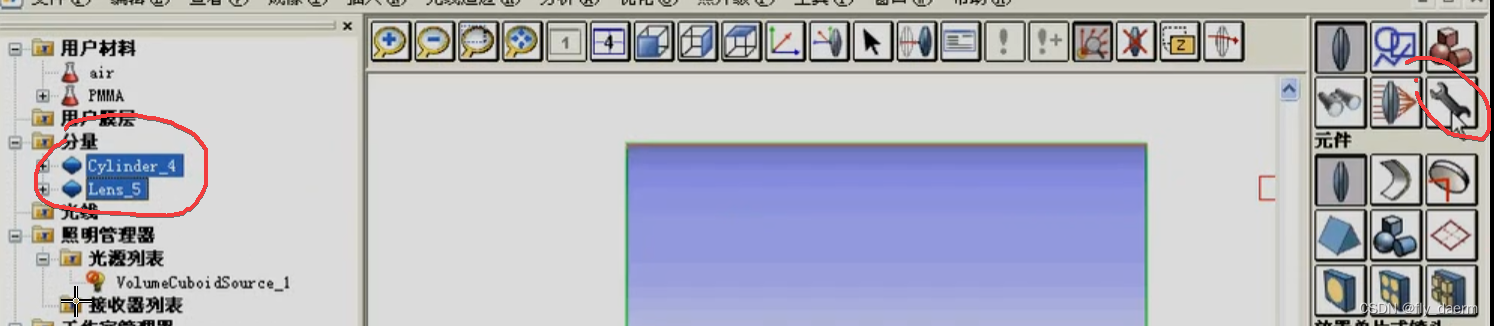

2.2.3 布尔运算裁切

裁切
