流固耦合|08-1外部数据导入
导读：介绍单向流固耦合过程中外部数据的导入。
单向FSI的数据导入方式有许多种，直接的原理图连接和系统耦合是最简单的，并且适用于很多种情况；外部数据导入是最通用的，但流程不是自动化的。
External Data模块介绍
外部数据导入会用到External Data模块
External Data模块允许将数据从外部ASCII文件导入到Mechanical中，支持的变量包括有volumetric/surface Temperature, Pressure, Force, HTC, Heat Flux, Heat Rate (Heat Flow), volumetric Heat Generation和Displacemen
数据可以从从CFD-Post、Fluent或其他地方导出。
Fluent数据导出

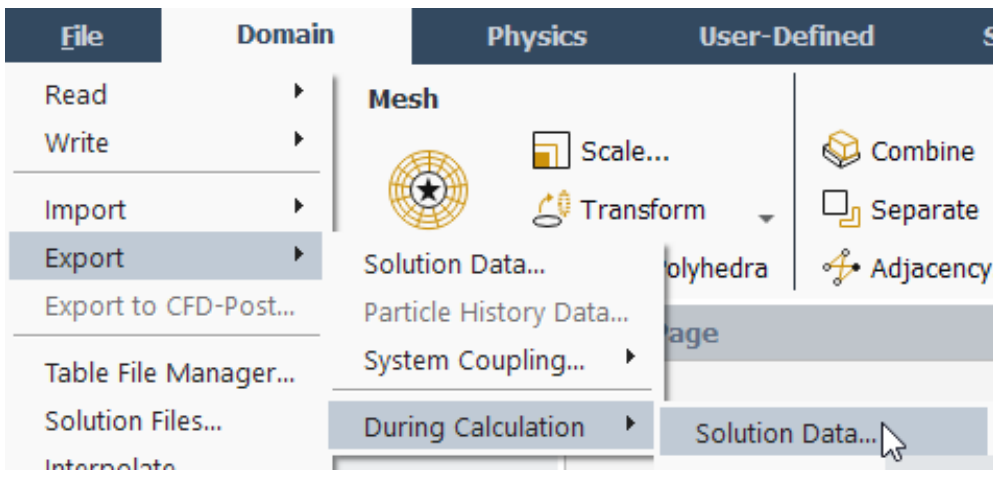

File->Export->Solution Data
选择ASCII类型，选择面及变量，并定义保存路径及文件命

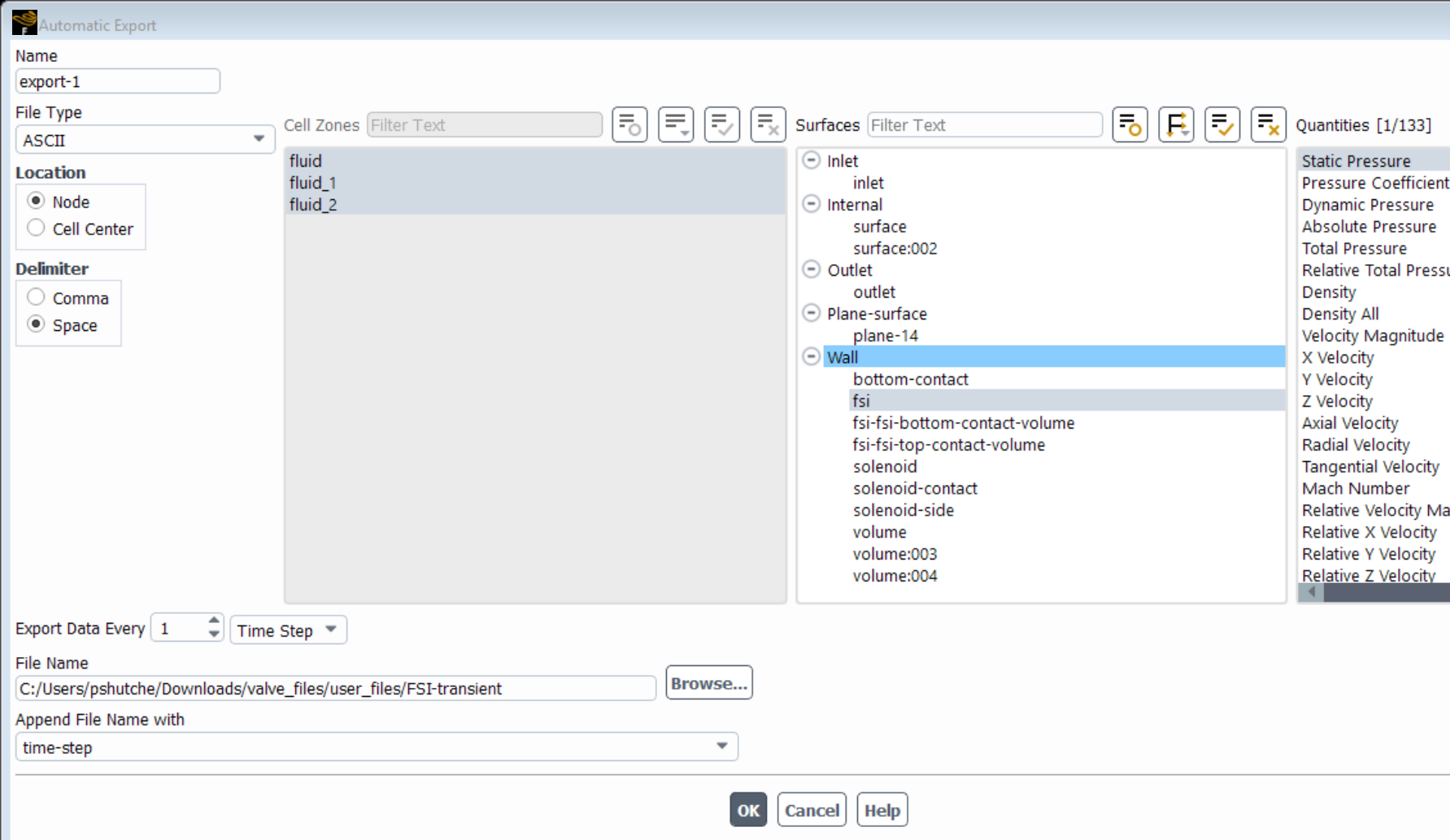

对于瞬态结果输出，需要选择During Calculaiton
需要注意的是，不支持Force直接导出，只支持Pressure
CFDPost数据导入导出

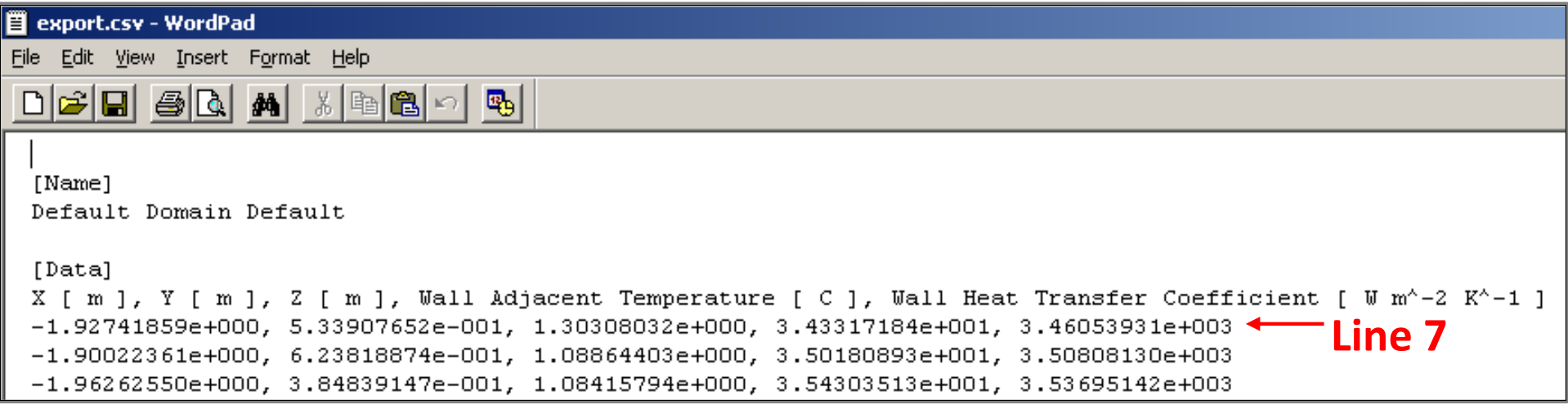

CFDPost导出的csv文件，文件表头包括变量名及其单位。
将文件读入External Data时，要确保跳过表头，从实际数据的第一行开始导入，并在External Data中定义每一列数据
添加External Data模块

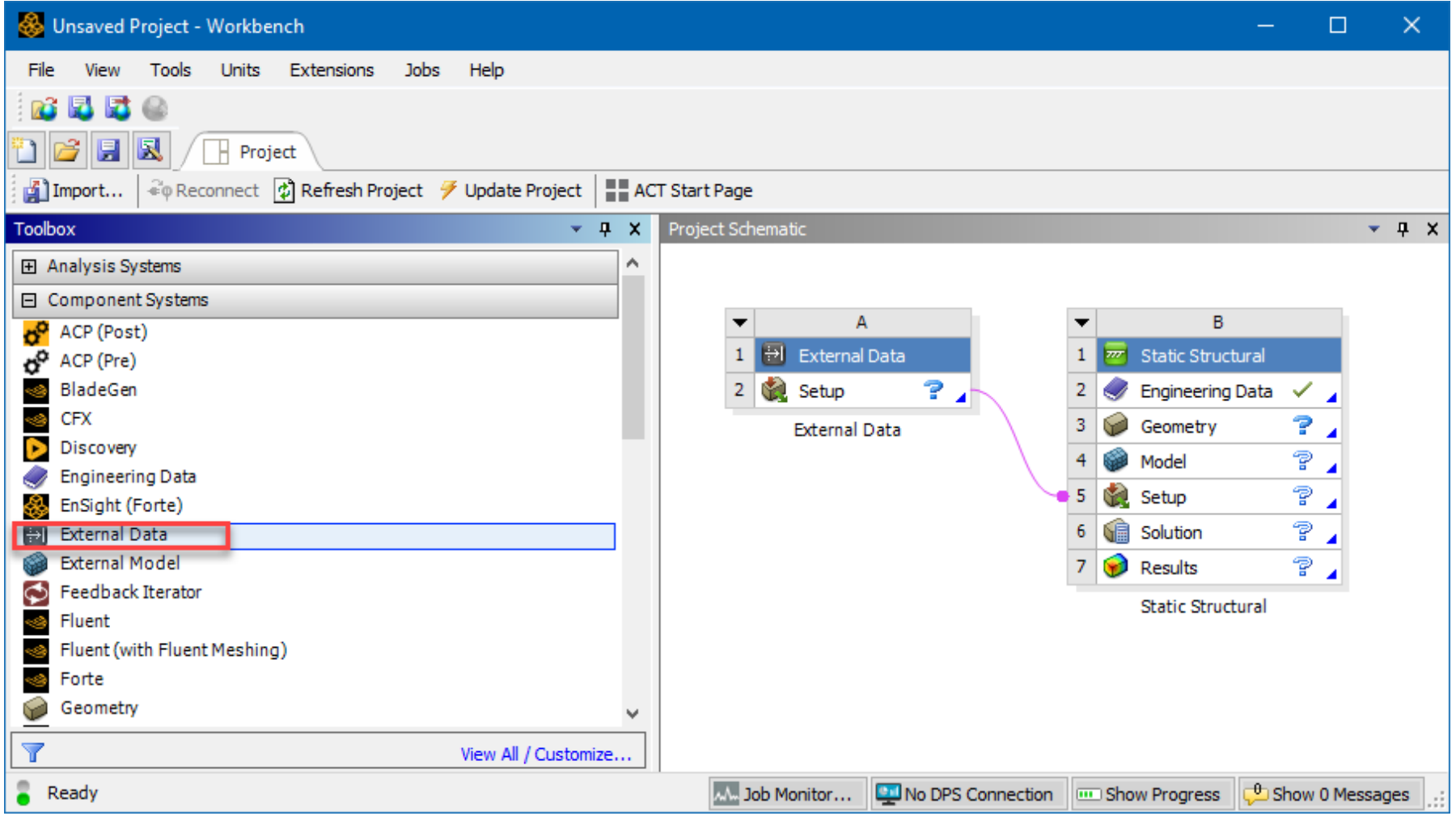

在workbench中拖拽Data Component模块，将setup连接mechanical的setup，右键edit进行文件导入
文件导入

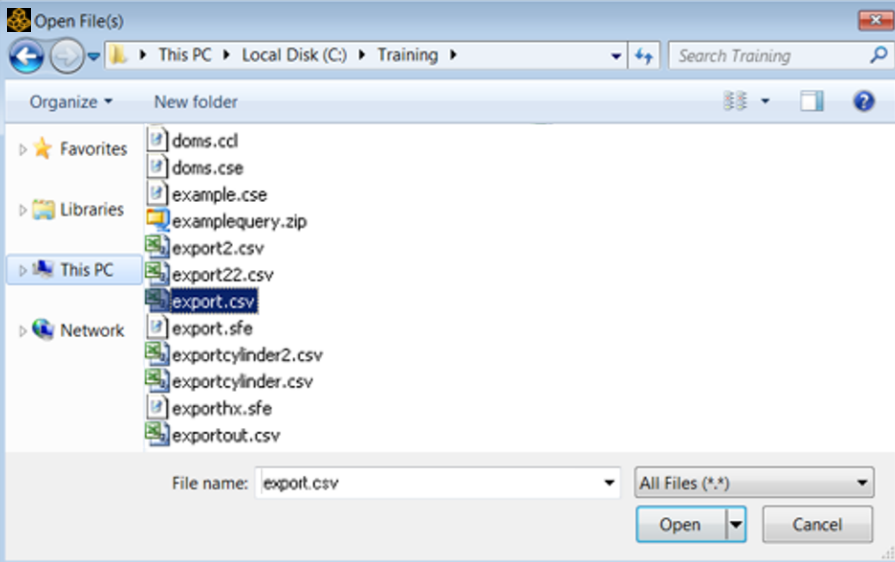

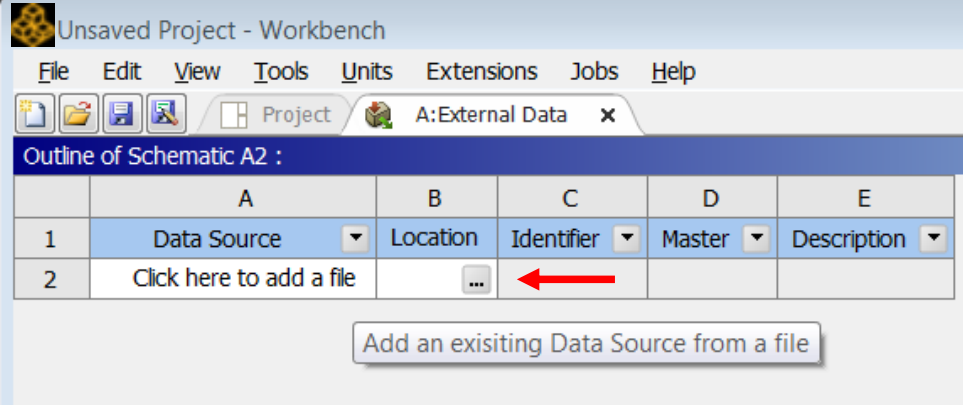

点击location，选择文件进行导入，按住Ctrl可以进行文件多选：
设置文件格式及分割符
如果External Data模块导出文件，格式类型将为AXDT，则不需要其他设置。

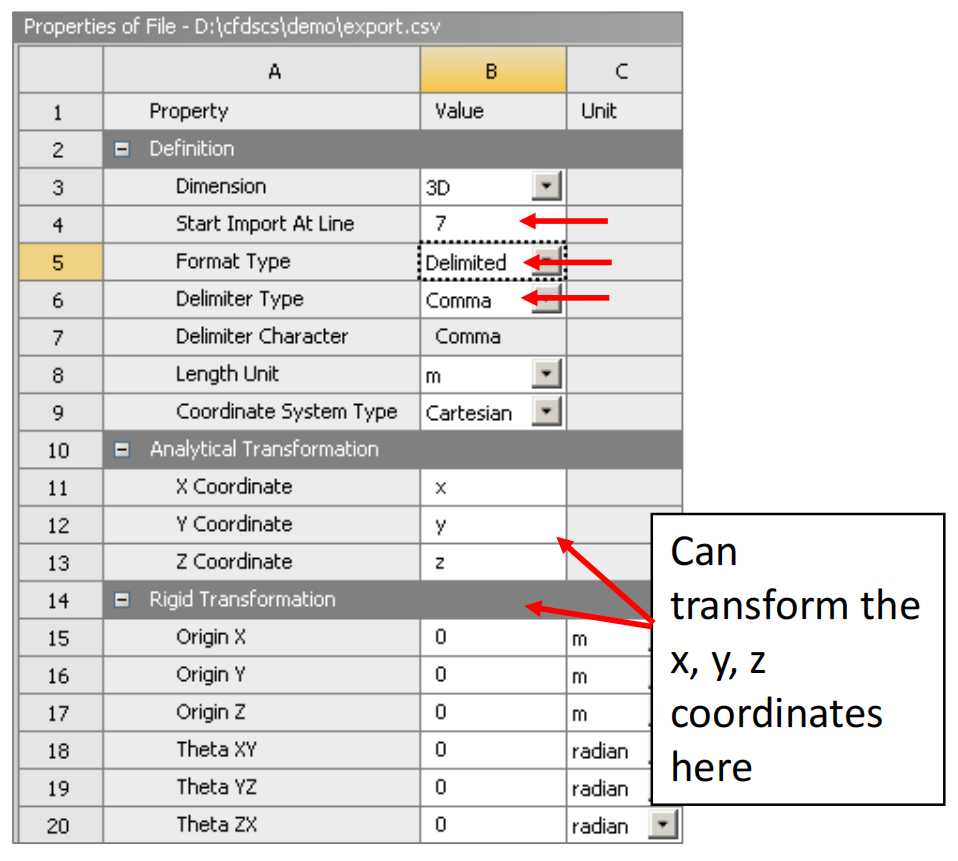

对于其他文件格式，包括csv文件：将格式类型设置为Delimited，将Delimited类型设置为逗号（Comma）；如果文件包含标题，选择按照有实际数据的行开始（这里是第7行）

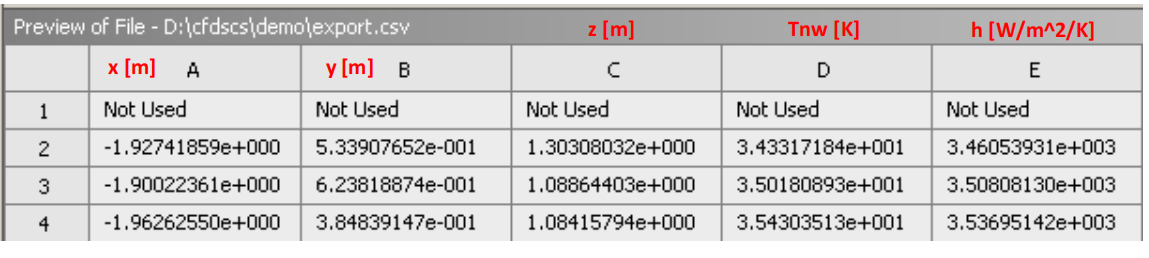

检查预览信息，以查看导入的数据是否正确
设置数据列
导入AXDT文件格式时，数据类型及单位则自动设置：

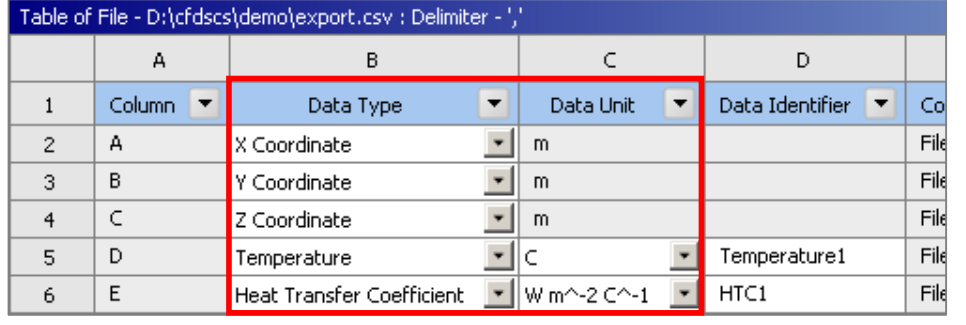

对于其他格式文件，可以在下拉选项中选择正确的单位：

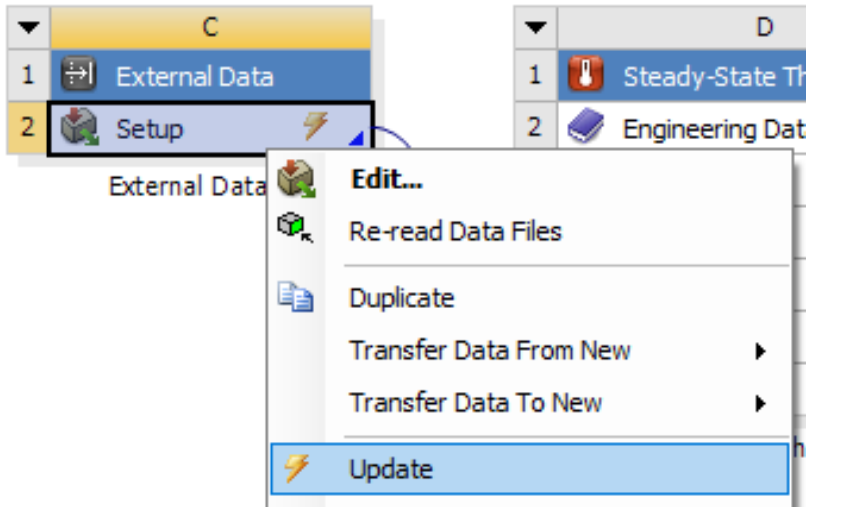

在External Data模块中右键更新
Mechanical数据导入

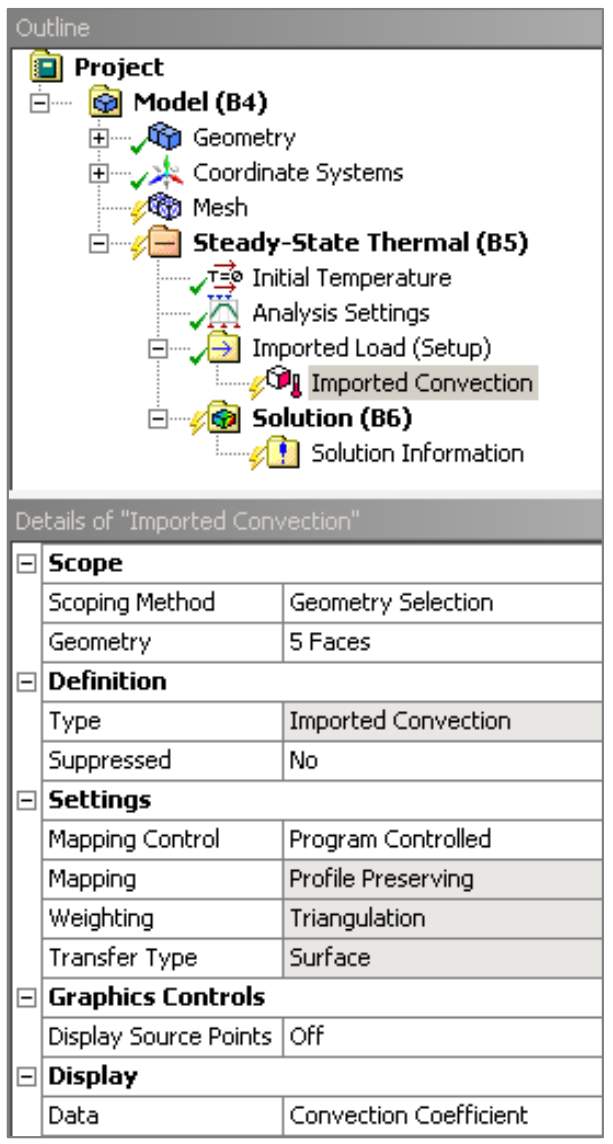

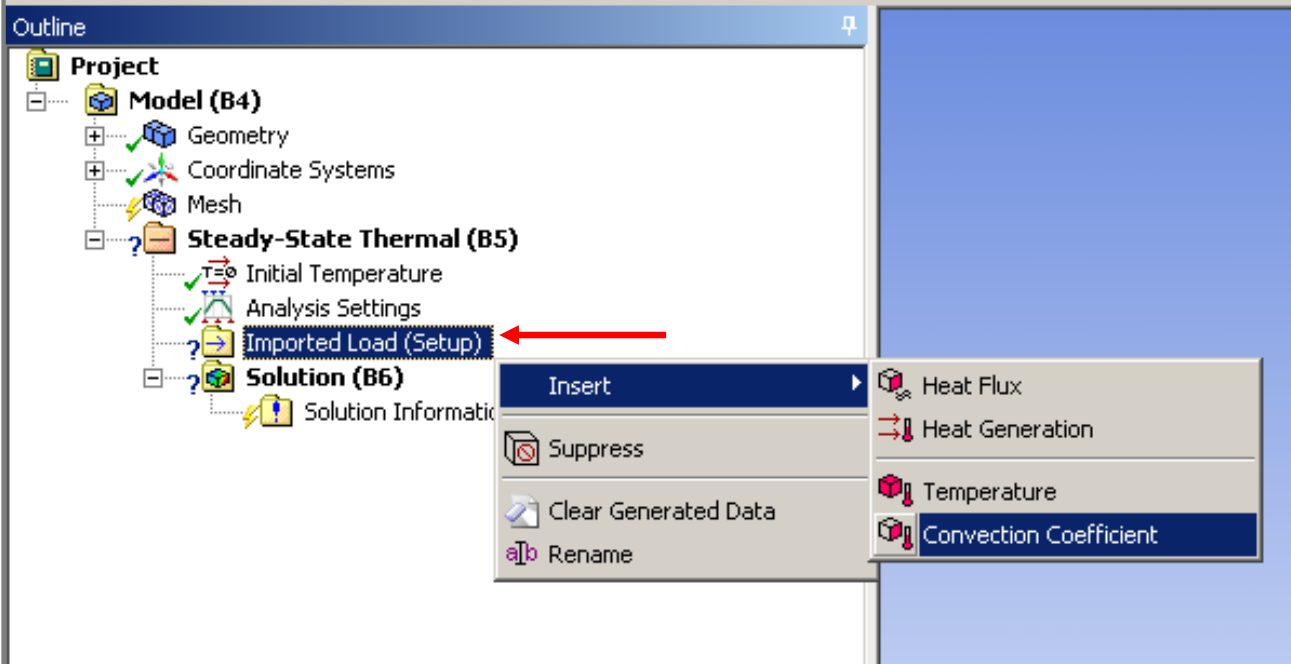

打开Mechanical模块后，会出现Imported load：
右键Insert可以选择需要导入的变量。
对于Themal system可选的变量包括：Heat Flux，Heat Generation，Temperature和Convection Coefficient

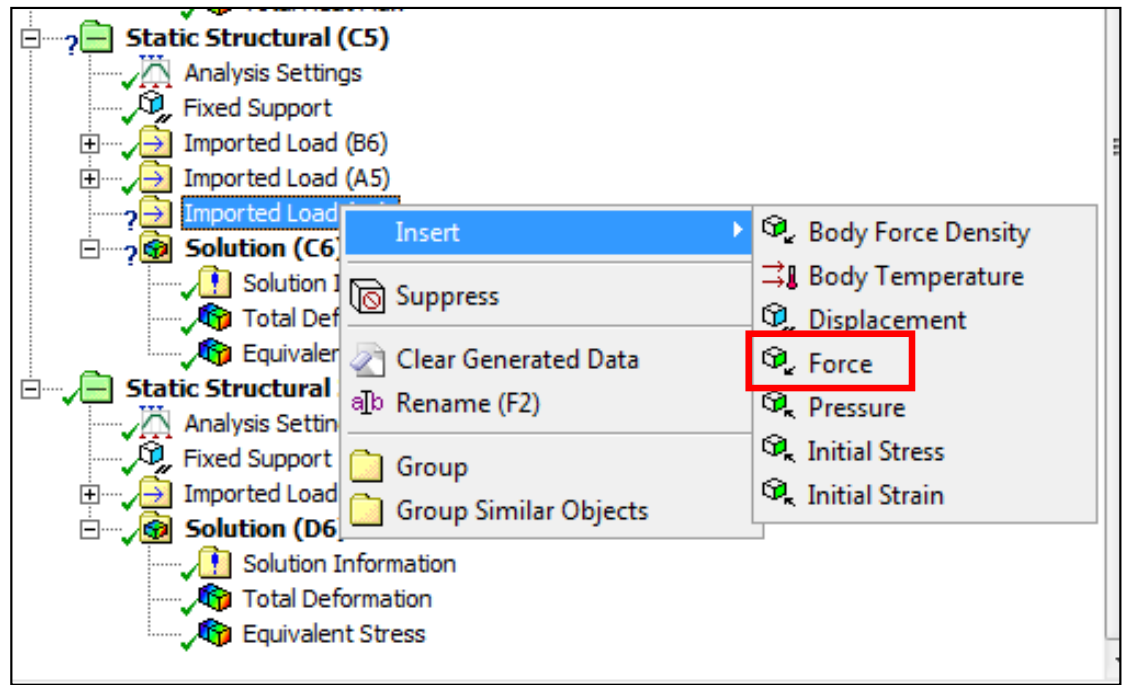

对于Structural System可选变量包括Body Force Density, Body Temperature, Displacement, Force, Pressure, Initial Stress和Initial Strain

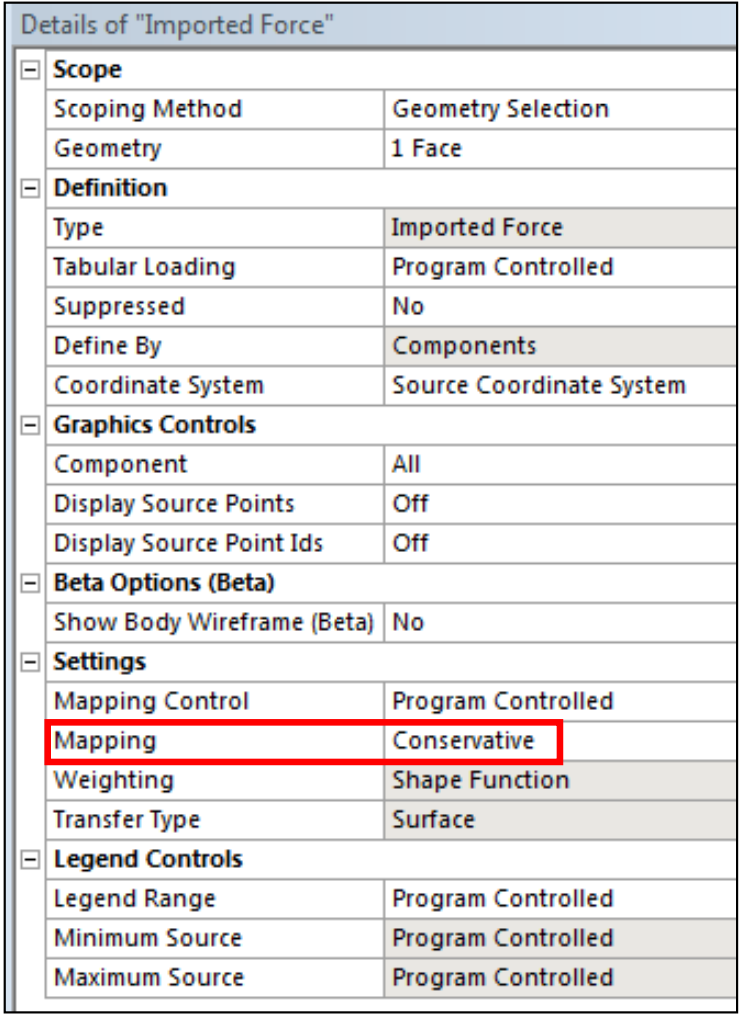

当映射Force时，Mapping类型自动选择为Conservative，通常比的压力传递更准确。
Conveciton Coefficient

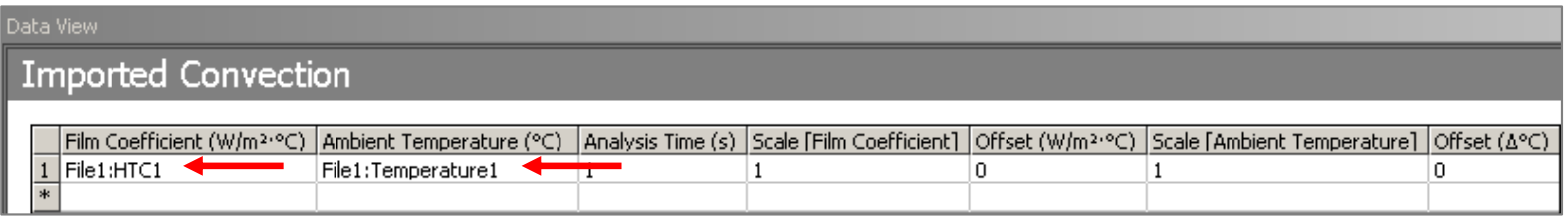

当导入对流系数时，Mechanical在输入文件中同时应该输入环境温度和传热系数
确保环境温度与计算HTC时使用的温度一致；
如果HTC（对流系数）包含负值，需要在Mechanical命令行中输入“SCOPT，NO”，则负值表示负的热流。
导入瞬态数据
瞬态单向FSI到Mechanical是通过导入若干时间步骤文件的到External Data
以下几个注意点：
1、不要一次处理一个文件

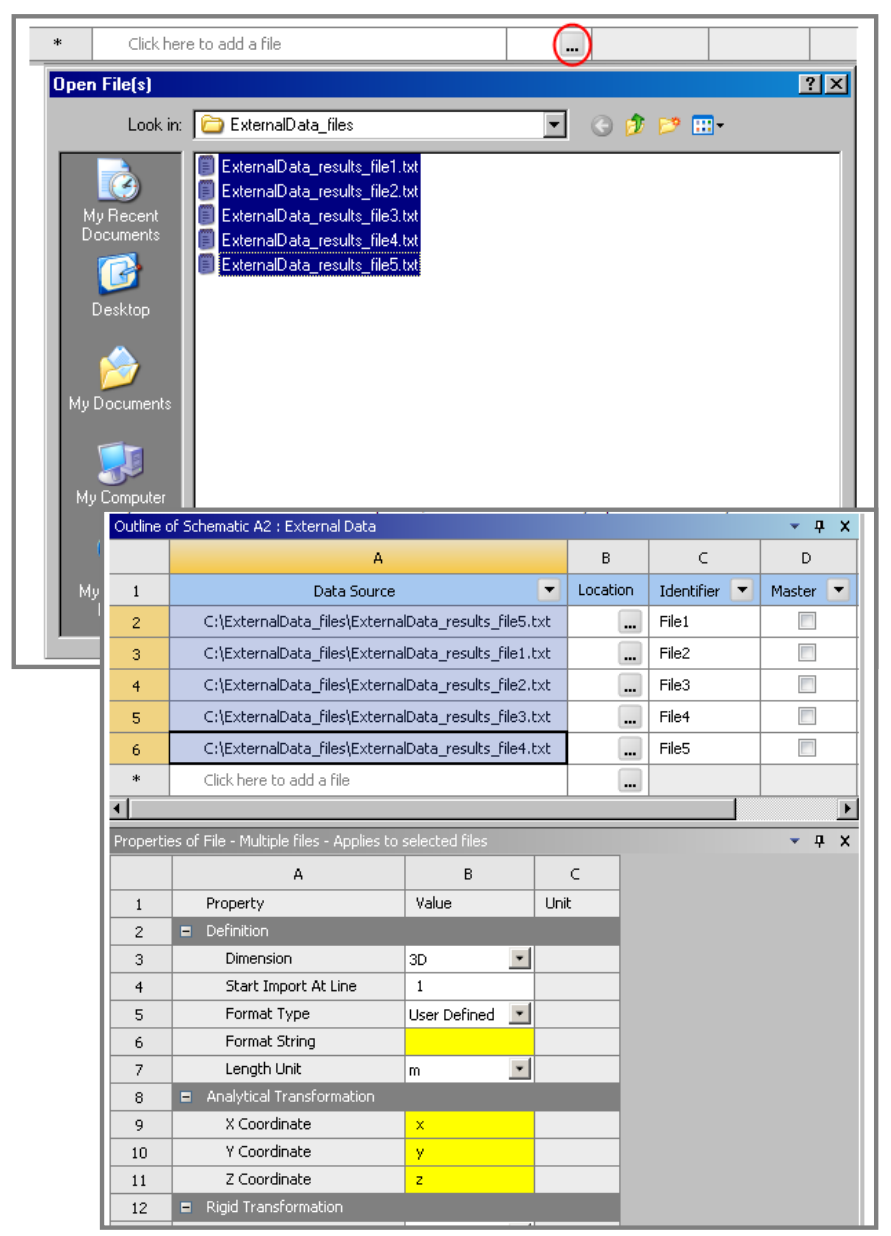

2、导入时，为所有时间步骤多选择文件
3、在设置属性时，多选择导入的文件
4、在CFD和有限元分析中不要求使用相同的时间步长

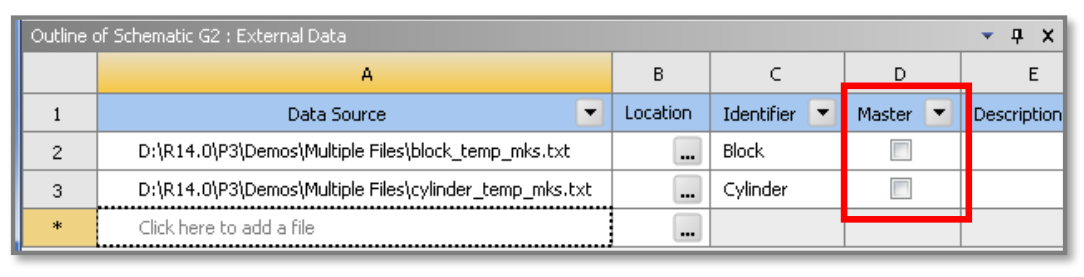

在处理多个文件时，如果所有文件都有相同的X、Y、Z坐标，指定一个文件为主文件将大大加快映射速度-映射权重只计算一次，然后再重用
小结
1、 有许多工作流程可以在Fluent和Mechanical之间传输静态数据
2、对于Fluent到Mechanical传输，直接Workbench原理图连接易于使用，通常是首选
3、使用External Data提供了更多的工作流灵活性，因为不需要一个单一的项目，而且它很容易扩展到瞬态的单向Fluent到Mechanical案例
