SDRAM详细分析—06 存储单元架构和放大器

大家好，这里是大话硬件。

在前面文章中提到，SDRAM最小存储单元是一个晶体管和一个电容，下面具体分析一下这些存储单元到底是如何构成SDRAM。

1. 矩阵式架构

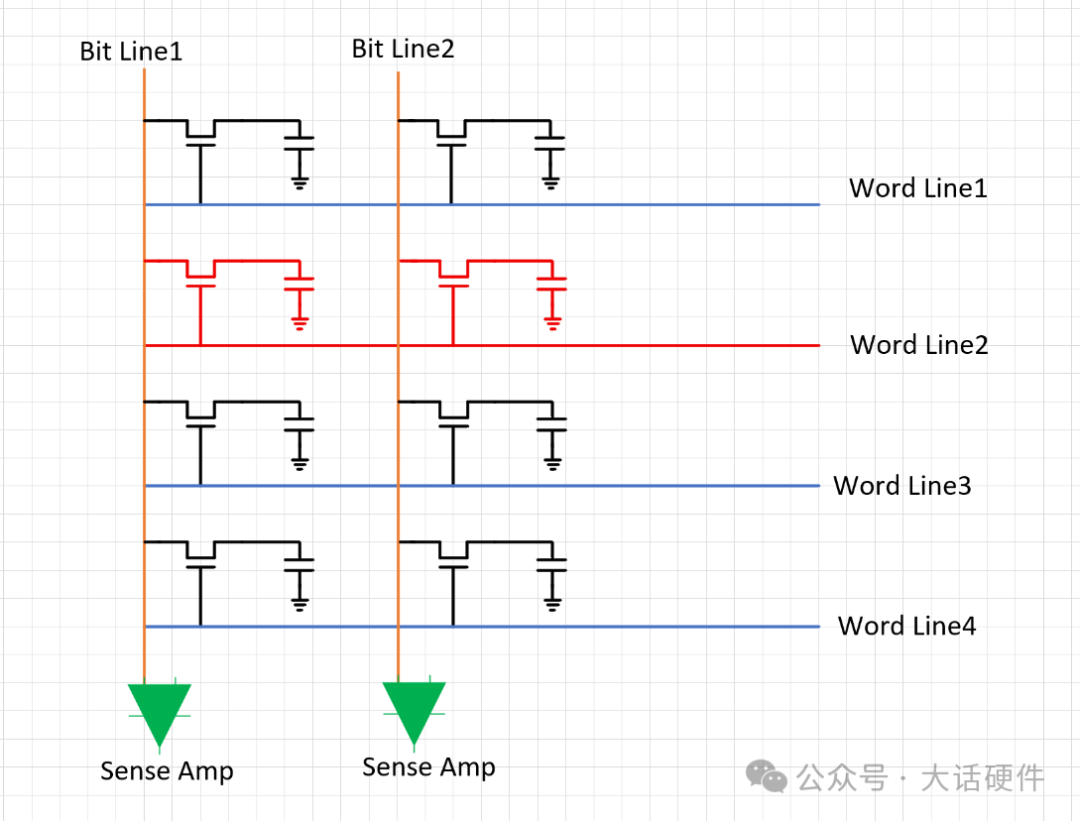

首先介绍矩阵阵列式结构，每个存储单元被固定在由word line 和bit line组成的矩阵阵列中。

当word line有效时，这一行的晶体管的全部打开；当bit line 有效时， 这一列的晶体管全部和bit line连通。通过坐标（行，列）就能把对应存储单元的电荷转移到bit line上。

矩阵式的架构，读写数据原理和我们熟知的矩阵键盘原理类似。

2. 双bit line架构

除了矩阵式排布的结构，还有另外一种双Bit line 的架构。如下图所示。其中N线上电压作为参考，连接放大器一端，P线连接晶体管，来检测电荷变化。
