从理论到RTL，实战实现高可靠ECC校验（附完整开源代码/脚本）(3) RTL实现实战

第二部分：ECC （30， 24）RTL实现实战 - 精雕细琢的硬件卫士

理论是基石，实现是关键。本部分将 手把手构建参数化、可综合、高可靠的ECC编解码器 。本部分将以MIPI 协议中Packet Header 用到的ECC(30，24) 为例子，详细介绍其 verilog实现。

1. 模块架构：职责分明

层模块 Verilog
module ecc_correction (i_clk           ,i_rst         ,i_data          ,i_ecc           ,i_valid         ,o_valid         ,o_errortype     ,o_data_rcv
);
//... 实例化syndrome_gen
//... 实例化syndrome_decoderendmodulemodule syndrome_decoder(
clk      ,
rst      ,
addr     ,
ena      ,
syn_code
);//... 实例化sprom 查找表endmodulemodule sprom(clk,rst_n,addr,dout,clk_en
);

// 在 ecc_correction 模块内部
localparam int PARITY_WIDTH = $clog2(DATA_WIDTH) + 1; // 校验位宽计算公式 p = ceil(log2(k)) + 1
localparam int TOTAL_WIDTH = DATA_WIDTH + PARITY_WIDTH; // 编码后总位宽

✅ 工程优势： 使用 $clog2() 系统函数自动计算校验位宽 PARITY_WIDTH 和总位宽 TOTAL_WIDTH。用户只需指定 DATA_WIDTH，模块自动适配， 极大提升复用性 。

2. 编码器（syndrome_gen)实现: 并行异或的艺术

Hamming code编码

assign o_ecc[7:6] = 2'b00;
assign o_ecc[5]   = i_data[10]^i_data[11]^i_data[12]^i_data[13]^i_data[14]^i_data[15]^i_data[16]^i_data[17]^i_data[18]^i_data[19]^i_data[21]^i_data[22]^i_data[23];
assign o_ecc[4]   = i_data[4]^i_data[5]^i_data[6]^i_data[7]^i_data[8]^i_data[9]^i_data[16]^i_data[17]^i_data[18]^i_data[19]^i_data[20]^i_data[22]^i_data[23];
assign o_ecc[3]   = i_data[1]^i_data[2]^i_data[3]^i_data[7]^i_data[8]^i_data[9]^i_data[13]^i_data[14]^i_data[15]^i_data[19]^i_data[20]^i_data[21]^i_data[23];
assign o_ecc[2]   = i_data[0]^i_data[2]^i_data[3]^i_data[5]^i_data[6]^i_data[9]^i_data[11]^i_data[12]^i_data[15]^i_data[18]^i_data[20]^i_data[21]^i_data[22];
assign o_ecc[1]   = i_data[0]^i_data[1]^i_data[3]^i_data[4]^i_data[6]^i_data[8]^i_data[10]^i_data[12]^i_data[14]^i_data[17]^i_data[20]^i_data[21]^i_data[22]^i_data[23];
assign o_ecc[0]   = i_data[0]^i_data[1]^i_data[2]^i_data[4]^i_data[5]^i_data[7]^i_data[10]^i_data[11]^i_data[13]^i_data[16]^i_data[20]^i_data[21]^i_data[22]^i_data[23];

3.解码器（syndrome_decoder)实现: 查找表

ECC Correction 模块的核心模块，由解码地址查询出错位置，纠正单bit错误，标注两位及以上的错误。功能由C代码实现，生成一个可查询的文件。

4. 校正错误码

assign o_data_rcv = header^syn_code[31:0]; // 对被检测到的单比特错误取反

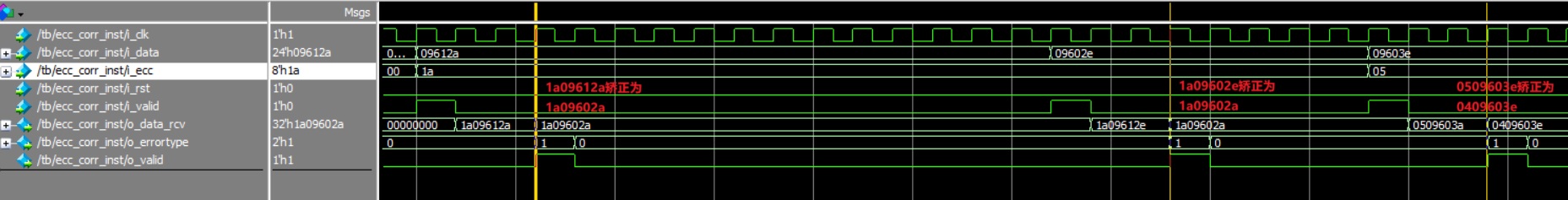

5.仿真波形

6. 总结与附件

总结：
通过以上实现，我们成功将汉明码理论转化为一个参数化、可综合的硬件模块。它能够实时检测并尝试纠正单位错，检测双位错（标记为不可纠正），为芯片数据完整性提供基础保障。

附件：
随本文提供的附件包括：ECC校正实现的Verilog 、testbench 和仿真 script， 以及C和Python源代码

   sim     --- simulation scriptsrc     --- source codetb      --- test bench filestool    --- C code and Python script
