T507 音频调试

一、音频系统

ASOC音频系统由Codec Platform 和 Machine组成。单独的Platform和Codec驱动是不能工作的，它必须由Machine驱动把它们结合在一起才能完成整个设备的音频处理工作

1、音频设备

在T5平台中，最多可以存在8个音频设备，分别是：

• daudio0

• daudio1（默认用于HDMI音频播放）

• daudio2

• daudio3

• audiocodec（line out）

• DMIC

• SPDIF

• AHUB

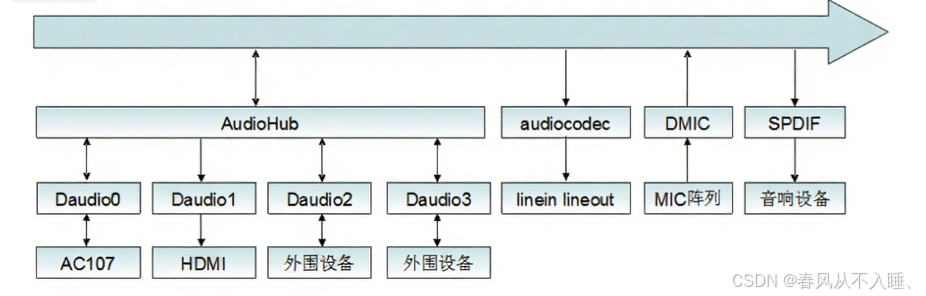

2、硬件框图

二、硬件连接

T507 内置audiocodec模块，audiocodec仅支持Lineout输出。

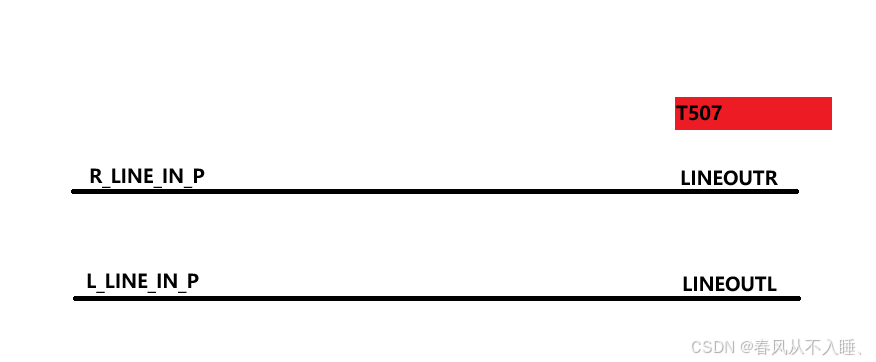

R_LINE_IN_P和L_LINE_IN_P直接连到了audio的LINEOUTR和LINEOUTL

三、软件配置

1、内核配置

(1) 在内核目录下输入如下命令：

cd kernel/linux-4.9/make ARCH=arm64 menuconfig

(2)使能音频模块

Device Drivers –><*> Sound card support –><*> Advanced Linux Sound Architecture –><*> ALSA for SoC audio support –><*> Allwinner SoC Audio support –>

2、board.dts

/* 内置音频编解码器配置 */
&codec {adcdrc_cfg = <0x00>;       // 关闭ADC DRCadchpf_cfg = <0x00>;       // 关闭ADC高通滤波dacdrc_cfg = <0x00>;       // 关闭DAC DRCdachpf_cfg = <0x00>;       // 关闭DAC高通滤波fmin_gain = <0x03>;        // FM输入增益linein_gain = <0x03>;      // Linein输入增益digital_vol = <0x00>;      // 数字音量(0dB)lineout_vol = <0x1a>;      // Lineout输出音量(0x1a = 26/31)pa_ctl_level = <0x00>;     // PA控制电平pa_msleep_time = <0x78>;   // PA使能延时ramp_func_used = <0x01>;   // 启用音量渐变avcc-supply = <&reg_aldo2>; // 模拟部分供电(1.8V)status = "okay";           // 启用编解码器
};/* 内置编解码器声卡 */
&sndcodec {status = "okay";           // 启用内置编解码器声卡
};/* 关闭不必要的音频接口 */
&ahub_daudio0 {status = "disabled";       // 不需要外部DAI
};&snddaudio0 {status = "disabled";       // 禁用外部DAI声卡
};

3、驱动

sun50iw9-codec.c：目录位于sound/soc/sunxi中，负责audiocodec音频codec的部分，注册为codec,codec_dai模型。

四、测试

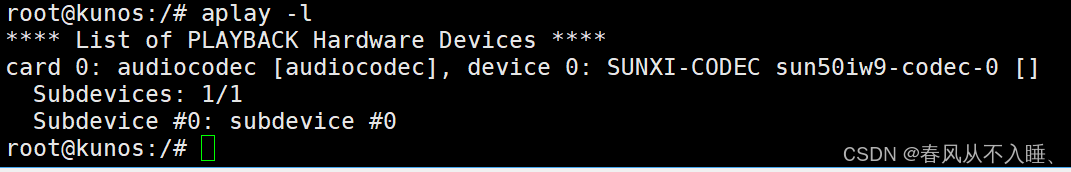

查看音频设备：

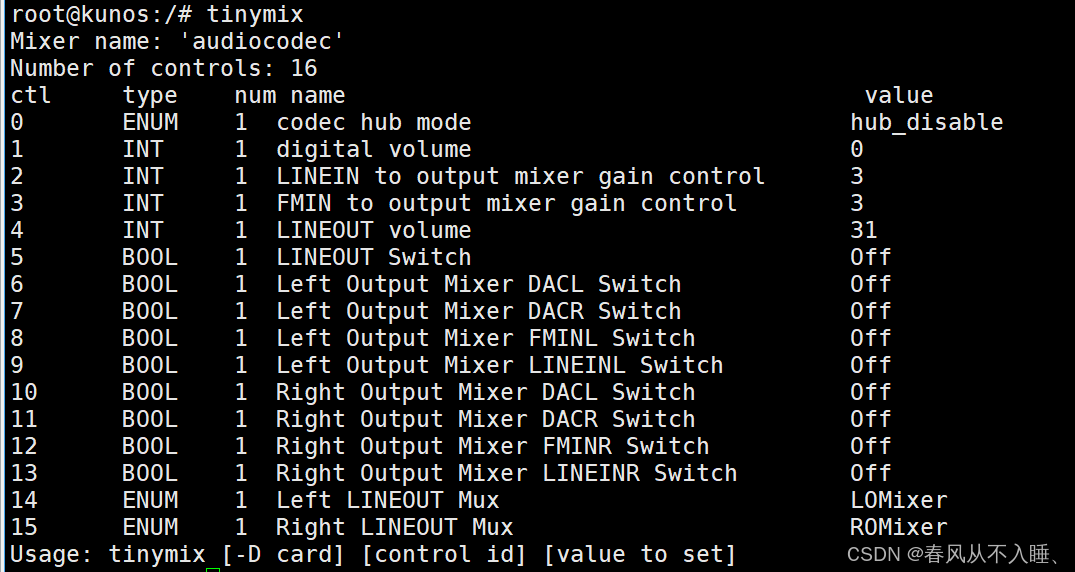

音频参数配置

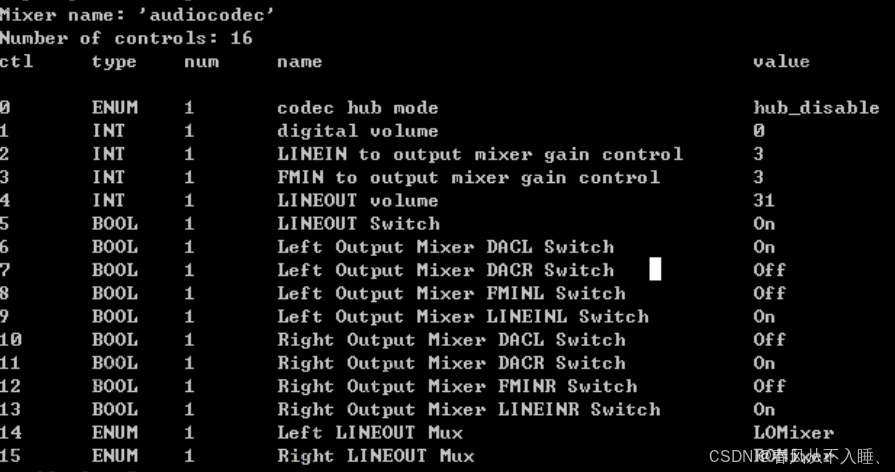

配置如下：

播放

aplay -D hw:0,0 /usr/share/alsa/syfs-chenhuilin.wav

问题1：播放声音很小

输出混音器设置中，左声道使用了DACL和LINEINL，右声道使用了DACR和LINEINR。这意味着DAC和LINEIN的信号都被混合到了输出，但 LINEIN 没有输入信号，导致混合后信号弱。但这里我们只希望DAC输出，所以应该关闭LINEIN到输出混音器的开关。

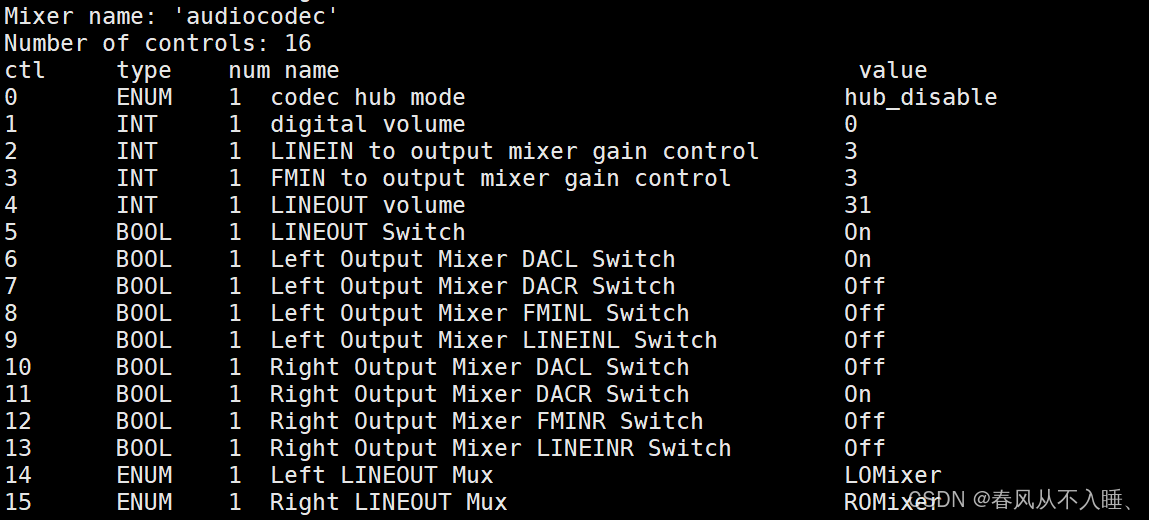

重新配置如下：

播放正常！！！！！
