BGP路由协议（二）：报文的类型和格式

###BGP报文结构

BGP是承载在TCP之上的协议，建立一个BGP对等体之前，必须建立标准的TCP三次握手，并且在目标端打开一个端口为179的连接，TCP能够提供可靠的传输方式，可以进行重传、确认、以及排序功能。
BGP不需要开发确认报文，因为所有的确认都有TCP层提供，从而可以减少BGP报文数量
BGP所有报文均采用单播方式发送，因此不能自动发现邻居
BGP的五种报文类型：

1. Open
2. Keeplive
3. Update
4. Notification
5. Route-refresh

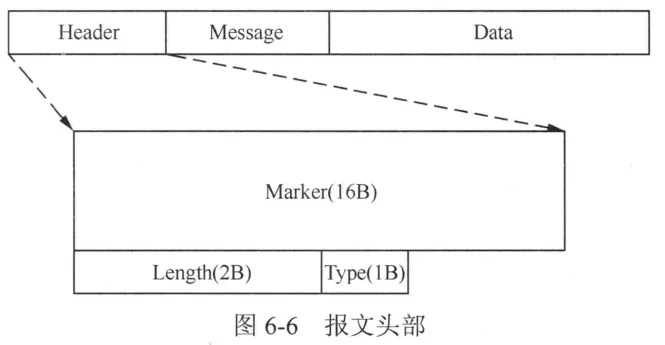

###BGP报文头部

所有BGP报文都一个相同格式的头部，共19byte

1. 标记 16字节 Market 该字段被保留用于协议兼容性，用于检测BGP对等体之间的同步丢失情况，并且在支持验证功能的情况下进行消息验证。如果消息类型为Open或Open消息中未包含验证消息，标志字段将被设置为全1，否则，标识字段值通过某些计算得到（作为验证进程的一部分）
2. 长度 Length 2字节 表示该BGP报文的长度
3. 类型 Type 表示该BGP报文的类型
   a. Open报文
   b. Update报文
   c. Notification报文
   d. Keepalive报文


###Open报文

BGP路由建立对等体关系后，TCP正确连接，双方开始交互Open报文，Open报文包含以下信息：

1. 设备所处的AS号
2. BGP版本号
3. Router-ID
4. 可选参数
   报文字段：
5. 版本 Version BGP协议的版本 BGPv4版本的字段为4
6. My AS号 2|4 Bytes BGP报文发送方所处的AS号
7. 保留时间 Hold Time 2Bytes (默认180s，一般为keepalive的3倍) 多长时间（s）内必须收到对方Keepalive报文或Update报文，否则该对等体视为无效（保活时间需要双方协商，双方配置的值可以不同，但是最终双方均只认可值更小的保活时间）。最小为0，表示BGP连接被认为永远为UP。对等体之间不会发送Keepalive报文来检测邻居是否失效
8. 路由器标识符 Router-ID 32bit的BGP路由器标识符
9. 选参数长度 Optional Parameters Length 指示了BGP报文中，可选参数字段的长度（字节数），字段值为0表示该消息中没有包含的可选参数字段
10. 可选参数 Optional Parameters Open报文可以包含多个可选参数，每个可选参数使用类型（Type）、长度（Length）、值（Value）的三元组格式描述

###Update报文

BGP路由器使用Update报文向其对等体通告路由信息：

1. 一个Update报文中通告一条或多条拥有相同路径属性的路由
2. 拥有不同路径属性的BGP路由需要不同的Update报文来通告
3. 用于撤销一条或多条BGP路由
   Update报文字段：
4. 撤销路由的长度 Withdrawn Routes Length
5. 撤销的路由条目 Withdraw Routes
6. 总路径属性长度 Total Path Attribute Length
7. 路径属性 Path Attributes
8. 网络层可达信息 Network Layer Reachability Information

###Keepalive报文

BGP基于TCP工作，但是不依赖TCP的保活机制，而是使用周期性发送Keepalive报文来了解对等体的存活情况。

1. BGP会为对等体维护一个保活计时器（Hold Timer）。华为产品保活计时器时间默认为180s，Keepalive报文周期默认为保活计时器的1/3，60s
2. Keepalive报文用于确认对方发送的Open报文

###Notification报文

当BGP检测到一个错误时，它可以使用Notification报文来告知对等体
Notification报文字段：

1. 错误代码 Error Code
2. 错误子代码 Error Subcode
3. 数据 Data

###查看BGP对等体

当两台需建立对等体关系的BGP路由器完成配置后，双方需首先建立TCP连接，TCP连接建立完成后双方开始交换Open报文，如果一方认可对方发送过来的Open报文，则使用Keepalive报文进行回应。如果路由器收到了BGP对等体发来的、用于确认自己先前发送的Open报文的Keepalive报文，这意味着对方已经认可了自己所发的Open报文中的相关参数，则该路由器认为已经与对方完成了BGP对等体关系建立，此时双方便可以开始交互Update报文，而Update报文中便包含路由器所通告的路由信息

#查看BGP对等体
display bgp peer

###BGP路由表

1. • 表示可用的路由

2. 表示优选路由

3. i 表示从IBGP对等体学习到的路由

#查看BGP路由表
display bgp routing-table
#查看某条路由的完整信息
display bgp routing-table 10.1.1.1

###将路由发布到BGP

三种方法发部路由到BGP

1. network
2. import-route
3. aggregate
   关于BGP中的network与import-route命令，还存在另一个差异。在BGP的众多路径属性中，有一个属性是所有BGP路由都必须携带的，那就是Origin属性，该属性用于描述一条路由是如何被发布到BGP的（路由的来源），使用以上两个命令将路由发布到BGP时，路由的Origin属性是不同的
   与众多动态路由协议一样，BGP同样支持路由的手工汇总，在BGP配置视图中，使用aggregate命令，可执行BGP路由手工汇总。该命令生效的前提是，设备已经通过BGP学习到了明细路由，之后再使用该命令，则可使设备向BGP发布指定的汇总路由
