ArkUI框架之Canvas 画布

news 2025/8/29 16:38:34

Canvas 画布

Canvas提供画布组件，用于自定义绘制图形，开发者使用CanvasRenderingContext2D对象在Canvas组件上进行绘制，绘制对象可以是基础形状、文本、图片等。

1.Canvas 快速入门

onReady(event: () => void)是Canvas组件初始化完成时的事件回调，调用该事件后，可获取Canvas组件的确定宽高，进一步使用CanvasRenderingContext2D对象调用相关API进行图形绘制。

@Entry@Componentstruct CanvasDemo {//画笔配置对象，true表示开启抗锯齿private settings: RenderingContextSettings = new RenderingContextSettings(true)//画笔对象，传递画笔配置对象private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)build() {Column(){Canvas(this.context).width('100%').height('100%').backgroundColor(Color.Pink).onReady(() => {this.context.fillStyle = Color.Yellow; 		//设置填充色this.context.fillRect(50, 50, 100, 100); 	//填充矩形})}.height('100%').width('100%')}}

2.常用绘制方法

CanvasRenderingContext2D对象提供了大量的属性和方法，可以用来绘制文本、图形，处理像素等，是Canvas组件的核心。常用接口有fill（对封闭路径进行填充）、clip（设置当前路径为剪切路径）、stroke（进行边框绘制操作）等等，同时提供了fillStyle（指定绘制的填充色）、globalAlpha（设置透明度）与strokeStyle（设置描边的颜色）等属性修改绘制内容的样式。

2.1 绘制矩形

以下是绘制矩形的方法

rect(x: number,		//矩形左上角x坐标y: number, 		//矩形左上角y坐标w: number, 		//矩形宽度h: number			//矩形高度
): void

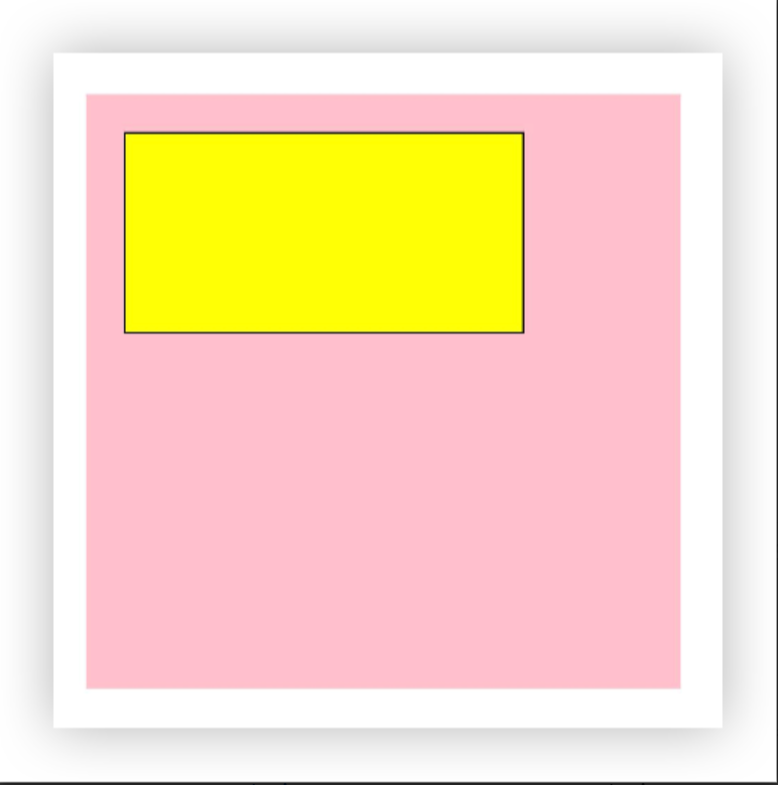

在Canvas画布上绘制一个矩形
在这里插入图片描述

@Entry
@Component
struct CanvasDemo {//画笔配置对象，true表示开启抗锯齿private settings: RenderingContextSettings = new RenderingContextSettings(true)//画笔对象，传递画笔配置对象private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)build() {Column(){Canvas(this.context).width(300).height(300).backgroundColor(Color.Pink).onReady(() => {//1. 绘制一个矩形，带边框和填充色this.context.beginPath()//1.1 矩形范围（x坐标,y坐标,宽,高）this.context.rect(20,20,200,100)//1.2 矩形边框this.context.strokeStyle = Color.Black    //边框颜色this.context.lineWidth = 2    //边框粗细this.context.stroke()         //绘制边框//1.3 矩形填充色this.context.fillStyle = Color.Yellowthis.context.fill()})}.height("100%").width('100%')}
}

2.2 绘制圆形

以下是绘制圆形的方法

arc(x: number, 				//圆心x坐标y: number, 				//圆心y坐标radius: number, 	//圆的半径startAngle: number, 	//开始弧度endAngle: number, 		//结束弧度counterclockwise?: boolean	//是否逆时针默认false
): void

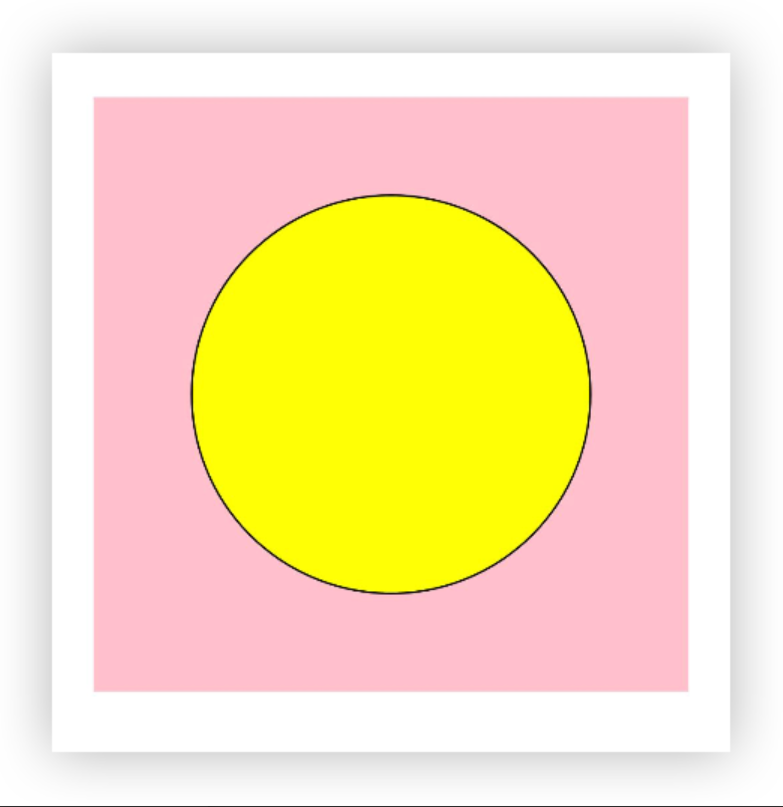

在Canvas画布上绘制一个圆形
在这里插入图片描述

@Entry
@Component
struct CanvasDemo {//画笔配置对象，true表示开启抗锯齿private settings: RenderingContextSettings = new RenderingContextSettings(true)//画笔对象，传递画笔配置对象private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)build() {Column(){Canvas(this.context).width(300).height(300).backgroundColor(Color.Pink).onReady(() => {//1. 绘制一个圆形，带边框和填充色this.context.beginPath()//1.1 圆形范围（圆心x坐标,圆心y坐标,半径,开始弧度,结束弧度）this.context.arc(150,150,100,0,Math.PI*2) //1.2 圆形边框this.context.strokeStyle = Color.Black    //边框颜色this.context.lineWidth = 2    //边框粗细this.context.stroke()         //绘制边框//1.3 圆形填充色this.context.fillStyle = Color.Yellowthis.context.fill()})}.height("100%").width('100%')}
}

2.3 绘制椭圆

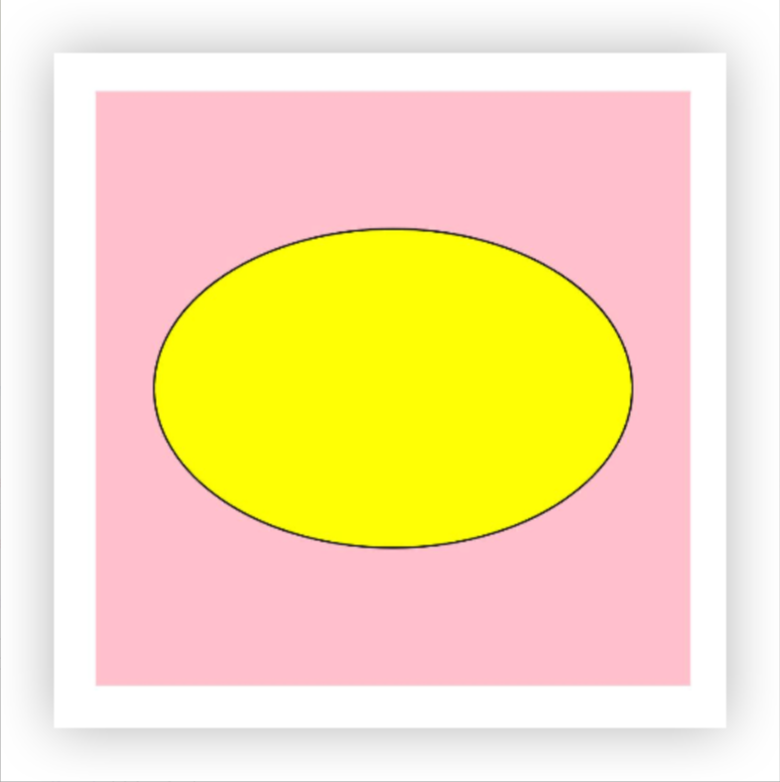

绘制椭圆的方法

ellipse(x: number, 	//圆心x轴坐标y: number, 	//圆心y坐标radiusX: number, 	//x轴半径radiusY: number, 	//y轴半径rotation: number, //椭圆整体旋转的弧度startAngle: number,	//起点弧度endAngle: number		//终点弧度
): void

在这里插入图片描述

@Entry
@Component
struct CanvasDemo {//画笔配置对象，true表示开启抗锯齿private settings: RenderingContextSettings = new RenderingContextSettings(true)//画笔对象，传递画笔配置对象private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)build() {Column() {Canvas(this.context).width(300).height(300).backgroundColor(Color.Pink).onReady(() => {//1. 绘制一个矩形，带边框和填充色this.context.beginPath()//1.1 椭圆范围（圆心x坐标,圆心y坐标,x轴半径,y轴半径, 旋转弧度, 起始弧度,结束弧度宽）this.context.ellipse(150, 150, 120, 80, 0, 0, Math.PI * 2)//1.2 矩形边框this.context.strokeStyle = Color.Black //边框颜色this.context.lineWidth = 2 //边框粗细this.context.stroke() //绘制边框//1.3 矩形填充色this.context.fillStyle = Color.Yellowthis.context.fill()})}.height("100%").width('100%')}
}

2.4 绘制直线

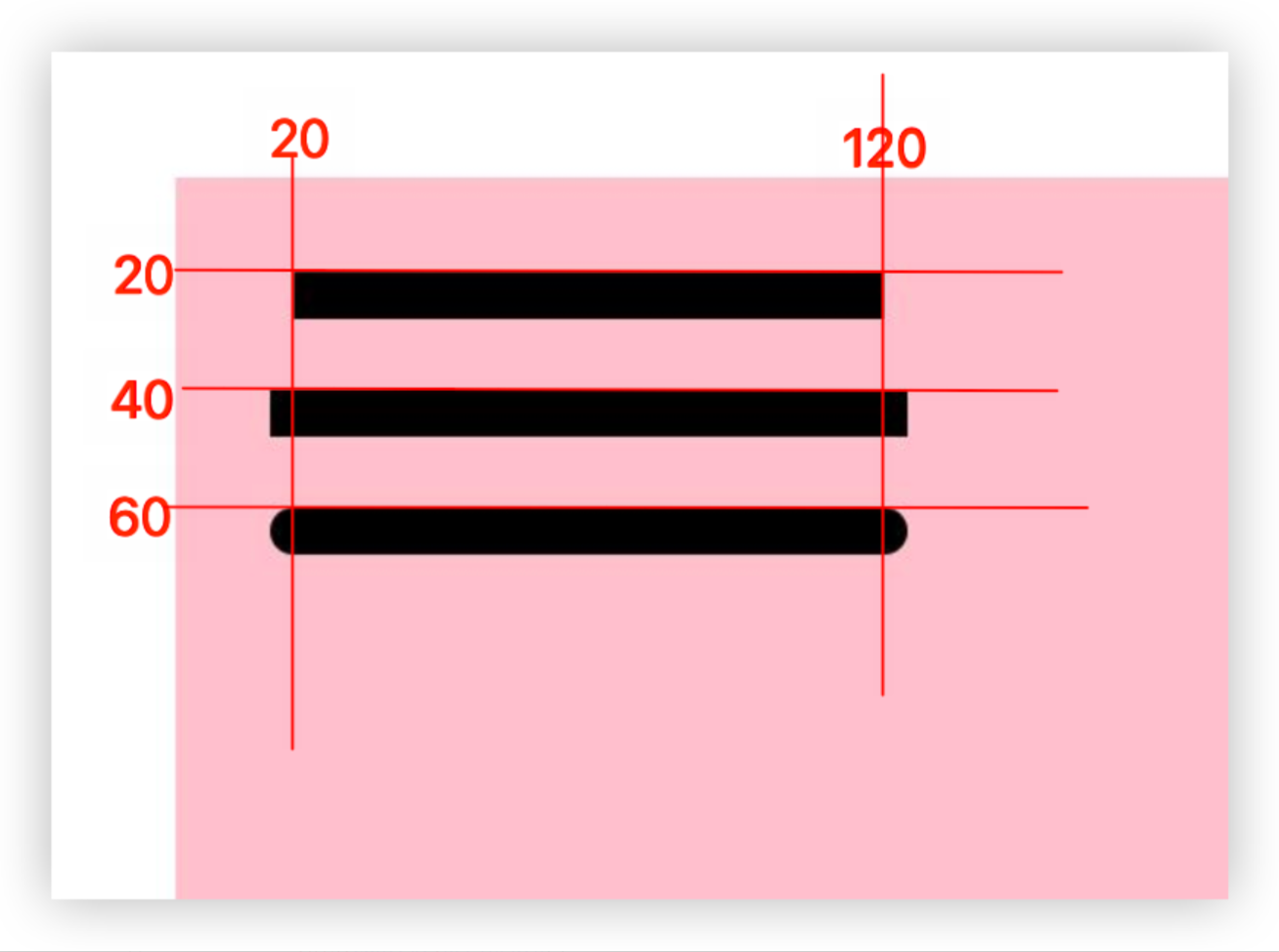

绘制如下图所示的三条直线，确定一条直线至少需要2个端点。
在这里插入图片描述

@Entry
@Component
struct CanvasDemo {//画笔配置对象，true表示开启抗锯齿private settings: RenderingContextSettings = new RenderingContextSettings(true)//画笔对象，传递画笔配置对象private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)build() {Column() {Canvas(this.context).width(300).height(300).backgroundColor(Color.Pink).onReady(() => {//1. 创建一条新路径this.context.beginPath()//1.1 设置线条颜色this.context.strokeStyle = Color.Black//1.1 设置线条端点样式（butt两端方形）this.context.lineCap = "butt"//1.2 设置线条宽度（线粗）this.context.lineWidth = 8//1.3 移动到（20,20）坐标点this.context.moveTo(20,20)//1.4 连接到 (120,20) 坐标点this.context.lineTo(120,20) //1.5 绘制线条this.context.stroke()//2. 创建一条新路径this.context.beginPath()//2.1 设置线条端点样式(square两端方形,两端新增长度为宽度线宽度的一半)this.context.lineCap = "square"this.context.lineWidth = 8this.context.moveTo(20,40)this.context.lineTo(120,40)this.context.stroke()//3. 创建一条新路径this.context.beginPath()//3.1 设置线条端点样式(round线条端点为圆形)this.context.lineCap = 'round'this.context.lineWidth = 8this.context.moveTo(20, 60)this.context.lineTo(120, 60)this.context.stroke() })}.height("100%").width('100%')}
}

2.5 交点样式

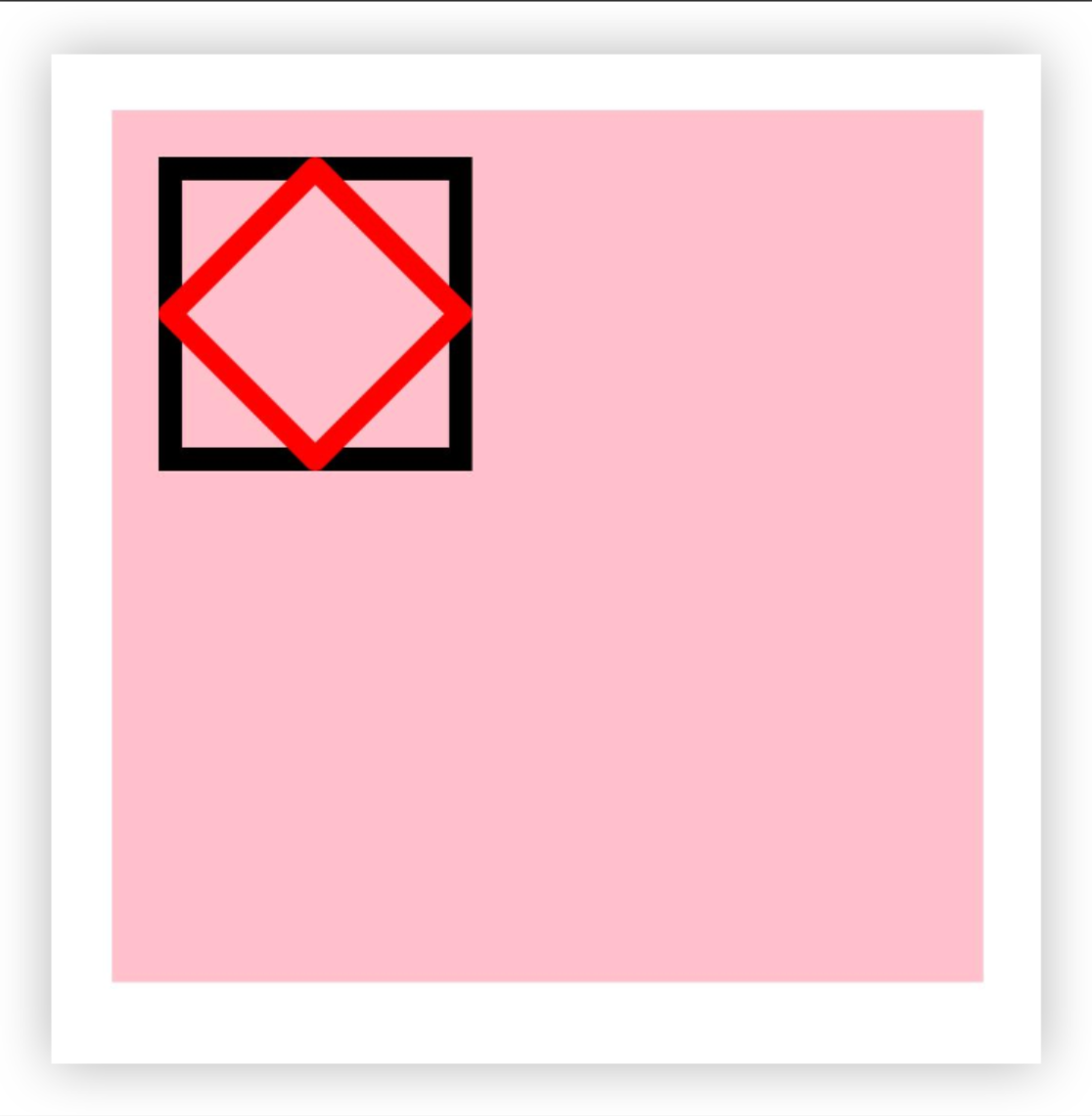

绘制线条时，相交点可以是圆角也可以是尖角。通过this.context.lineJoin 属性设置 设置
● this.context.lineJoin = ‘miter’ 设置交点为尖叫
● this.context.lineJoin = ‘round’ 设置交点为圆角

在这里插入图片描述

@Entry
@Component
struct CanvasDemo {//画笔配置对象，true表示开启抗锯齿private settings: RenderingContextSettings = new RenderingContextSettings(true)//画笔对象，传递画笔配置对象private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)build() {Column() {Canvas(this.context).width(300).height(300).backgroundColor(Color.Pink).onReady(() => {//1. 绘制多边形this.context.beginPath()this.context.lineWidth = 8this.context.lineJoin = 'miter' //尖角this.context.moveTo(20, 20)this.context.lineTo(120, 20)this.context.lineTo(120, 120)this.context.lineTo(20, 120)this.context.closePath()this.context.stroke()//2. 绘制多边形this.context.beginPath()this.context.lineWidth = 8this.context.lineJoin = "round"	//圆角this.context.strokeStyle = Color.Redthis.context.moveTo(70, 20)this.context.lineTo(20, 70)this.context.lineTo(70, 120)this.context.lineTo(120, 70)this.context.closePath()this.context.stroke()})}.height("100%").width('100%')}
}

2.6 绘制文本

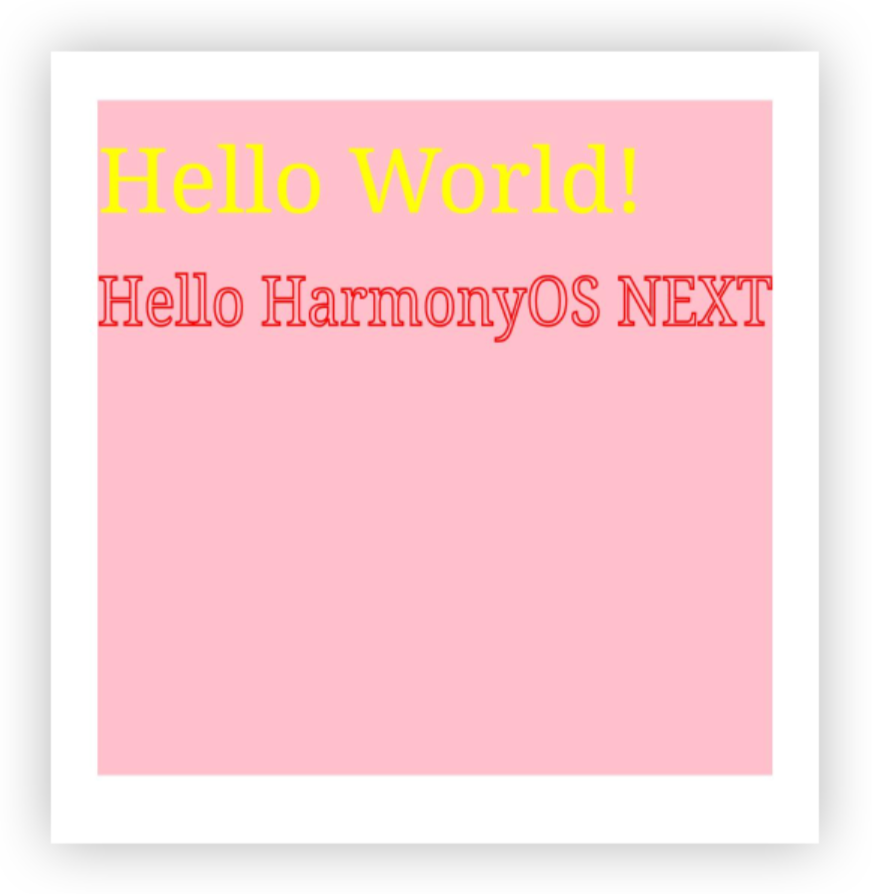

在画布上绘制两行文本，一种是填充色文本，一种是描边文本。
在这里插入图片描述

@Entry
@Component
struct CanvasDemo {//画笔配置对象，true表示开启抗锯齿private settings: RenderingContextSettings = new RenderingContextSettings(true)//画笔对象，传递画笔配置对象private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)build() {Column() {Canvas(this.context).width(300).height(300).backgroundColor(Color.Pink).onReady(() => {//绘制填充类文本this.context.beginPath()this.context.font = '40vp serif'; //大小、字体this.context.fillStyle = Color.Yellowthis.context.fillText("Hello World!", 0, 50);this.context.closePath()//绘制描边类文本this.context.beginPath()this.context.font = '30vp serif'  //大小、字体this.context.strokeStyle = Color.Redthis.context.lineWidth = 1this.context.strokeText("Hello HarmonyOS NEXT",0,100,300)})}.height("100%").width('100%')}
}

2.7 绘制渐变色

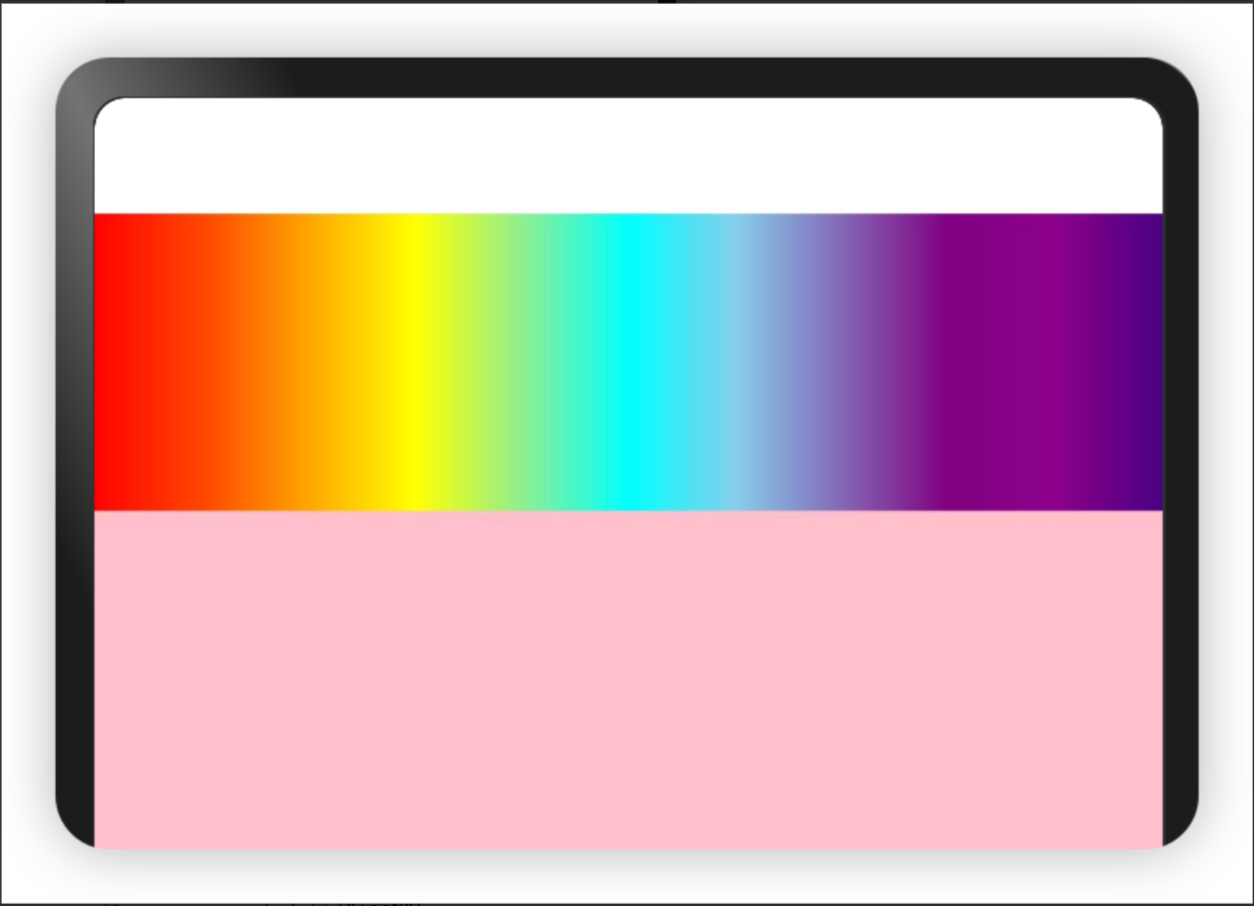

在矩形范围内从左到右按照太阳光色谱从红色渐变到紫色
在这里插入图片描述

  • 线性渐变
@Entry
@Component
struct CanvasDemo {//画笔配置对象，true表示开启抗锯齿private settings: RenderingContextSettings = new RenderingContextSettings(true)//画笔对象，传递画笔配置对象private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)build() {Column() {Canvas(this.context).width("100%").height("100%").backgroundColor(Color.Pink).onReady(() => {const width = this.context.width//1. 线性渐变//创建一个线性渐变色的CanvasGradient对象let grad = this.context.createLinearGradient(0, 0, width, 0)//为CanvasGradient对象设置渐变断点值，包括偏移和颜色const colors: string[] = ["#FF0000", //# 红色"#FF4500", //# 橙红色"#FFA500", //# 橙色"#FFFF00", //# 黄色"#90EE90", //# 浅黄绿色（偏向绿色过渡）"#00FFFF", //# 青绿色（但在此作为绿色到蓝色的过渡色）"#87CEEB", //# 天蓝色"#800080", //# 紫色"#8B008B", //# 深紫色"#4B0082",//# 靛蓝色（偏向紫色）]grad.addColorStop(0.0, colors[0]);grad.addColorStop(0.1, colors[1]);grad.addColorStop(0.2, colors[2]);grad.addColorStop(0.3, colors[3]);grad.addColorStop(0.4, colors[4]);grad.addColorStop(0.5, colors[5]);grad.addColorStop(0.6, colors[6]);grad.addColorStop(0.8, colors[7]);grad.addColorStop(0.9, colors[8]);grad.addColorStop(1.0, colors[9]);//用CanvasGradient对象填充矩形this.context.fillStyle = grad;this.context.fillRect(0, 0, width, 100);})}.height("100%").width('100%')}
}

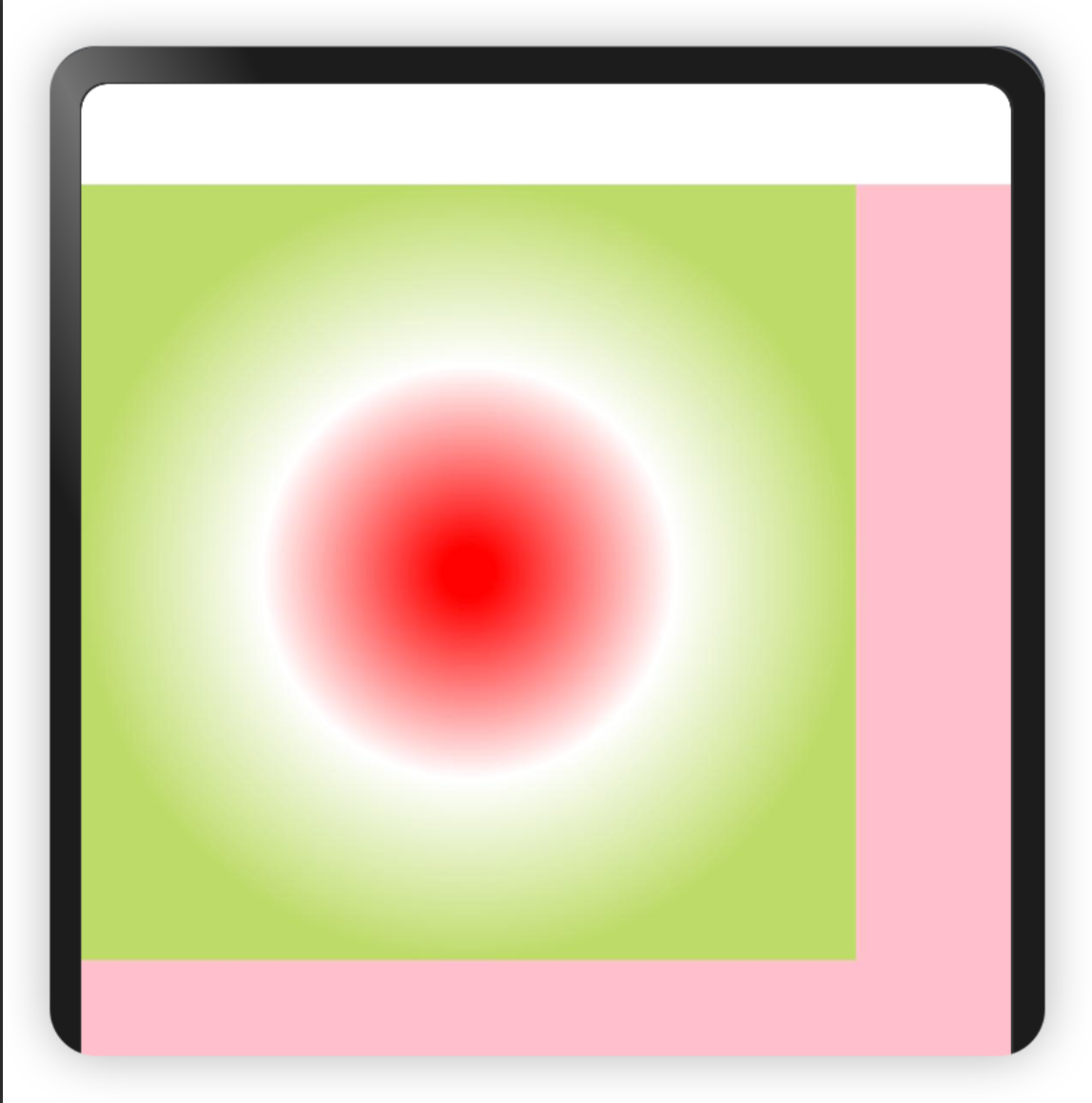

  • 径向渐变
    在这里插入图片描述
createRadialGradient(x0: number, 	//起点圆心x坐标y0: number,		//起点圆心y坐标r0: number, 	//起点圆半径x1: number, 	//终点圆心x坐标y1: number, 	//终点圆心y坐标r1: number		//终点圆半径
): CanvasGradient

@Entry
@Component
struct CanvasDemo {//画笔配置对象，true表示开启抗锯齿private settings: RenderingContextSettings = new RenderingContextSettings(true)//画笔对象，传递画笔配置对象private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)build() {Column() {Canvas(this.context).width("100%").height("100%").backgroundColor(Color.Pink).onReady(() => {const width = this.context.width//1. 径向渐变//创建一个渐变色的CanvasGradient对象let grad = this.context.createRadialGradient(150, 150, 30, 150, 150, 150)//为CanvasGradient对象设置渐变断点值，包括偏移和颜色grad.addColorStop(0.0, '#FF0000');grad.addColorStop(0.5, '#FFFFFF');grad.addColorStop(1.0, '#BDDB69');//用CanvasGradient对象填充矩形this.context.fillStyle = grad;this.context.fillRect(0, 0, 300, 300);})}.height("100%").width('100%')}
}

2.8 绘制图像

如图所示将图像绘制在Canvas画布上；截取屏幕上

@Entry
@Component
struct CanvasDemo {//画笔配置对象，true表示开启抗锯齿private settings: RenderingContextSettings = new RenderingContextSettings(true)//画笔对象，传递画笔配置对象private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)private offCanvas: OffscreenCanvas = new OffscreenCanvas(600, 600)private img: ImageBitmap = new ImageBitmap("/images/1234.jpg")build() {Column() {Canvas(this.context).width("100%").height("100%").backgroundColor(Color.Pink).onReady(() => {let offContext = this.offCanvas.getContext("2d", this.settings)// 使用drawImage接口将图片画在（0，0）为起点，宽高130的区域offContext.drawImage(this.img, 0, 0, 150, 150);// 使用getImageData接口，获得canvas组件区域中，（50，50）为起点，宽高130范围内的绘制内容let imagedata = offContext.getImageData(50, 50, 130, 130);// 使用putImageData接口将得到的ImageData画在起点为（150， 150）的区域中offContext.putImageData(imagedata, 150, 150); // 将离屏绘制的内容画到canvas组件上let image = this.offCanvas.transferToImageBitmap();this.context.transferFromImageBitmap(image); })}.height("100%").width('100%') }
}
