AP8105 PFM升压芯片数据手册

概述
AP8105系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器。该系列产品仅需要四个外围元器件，就可完成将低输入的电池电压变换升压到所需的工作电压，非常适合于便携式1-4节普通电池应用的场合。

电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。输出电压精度优于±2.5%，最高效率可达89%。

产品特点

最高工作频率：300KHz

输出电压：2.5V-5.0V（步进0.1V）

低起动电压：0.8V(1mA)

输出精度：优于±2.5%

最高效率：89%

输出电流：大于300mA (Vi=2.5V, Vo=3.3V)

低纹波，低噪声

只需四个外围元件

封装形式
AP8105系列产品总共有四种封装形式：

SOT23

SOT23-5（内置EN使能端）

SOT89-3

TO-92

应用领域

1-3个干电池的电子设备

LED手电筒、LED灯、血压计

电子词典、汽车防盗器、充电器

VCR、PDA等手持电子设备

设计指南

电感选择
推荐使用47uH电感，寄生串联电阻小于0.5Ω。在大电流负载下，电感上的串联电阻会极大地影响转换效率。

输出电容选择
建议使用22uF以上电容，低ESR类型为佳。如需更小纹波，可使用更大容量电容或多个电容并联。

二极管选择
建议使用正向导通电压低、反应时间快的肖特基二极管，如1N5817、1N5819、1N5822等。

输入电容
当电源距离DC-DC电路较远时，建议在输入端添加10uF以上的滤波电容。

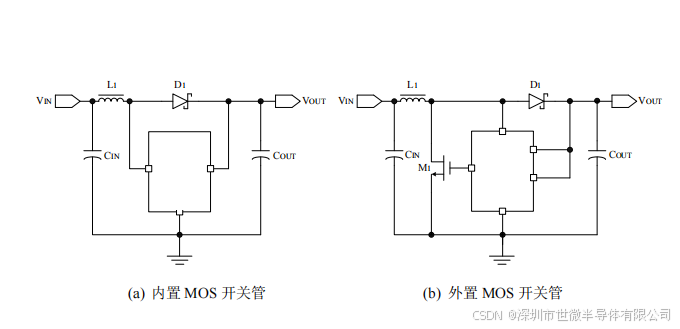

典型应用电路
AP8105支持两种应用模式：

内置MOS开关管

外置MOS开关管

技术支持
深圳市世微半导体有限公司提供完整的技术支持服务
