Altium Designer 22使用笔记(9)---PCB布局、布线操作
目录
01 | 简 述
02 | 环境描述
03 | 筛选器使用
04 | 布局布线工具
05 | 布 局
06 | 布 线
07 | 放置过孔
08 | 总 结
01 | 简 述
朋友们好，我是子正。
本篇文章的主要内容为以下几个部分：
1、PCB筛选器的使用；
2、PCB布局、布线工具说明；
3、布线操作；
4、过孔放置；
上一篇文章回顾：《Altium Designer 22使用笔记(8)---PCB电气约束设置》；
02 | 环境描述
本次使用Altium Designer 22的版本与运行环境如下：
操作系统：Win11 版本号 24H2；
AD22版本：Version 22.11.1 (Build 43);
备注：本次操作内容均为AD22默认设置，未安装任何插件和快捷工具。
03 | 筛选器使用
本小节内容为介绍实用工具筛选器的使用，它的作用是通过筛选器，让我们可以快速选取需要批量修改的对象，如丝印大小等；

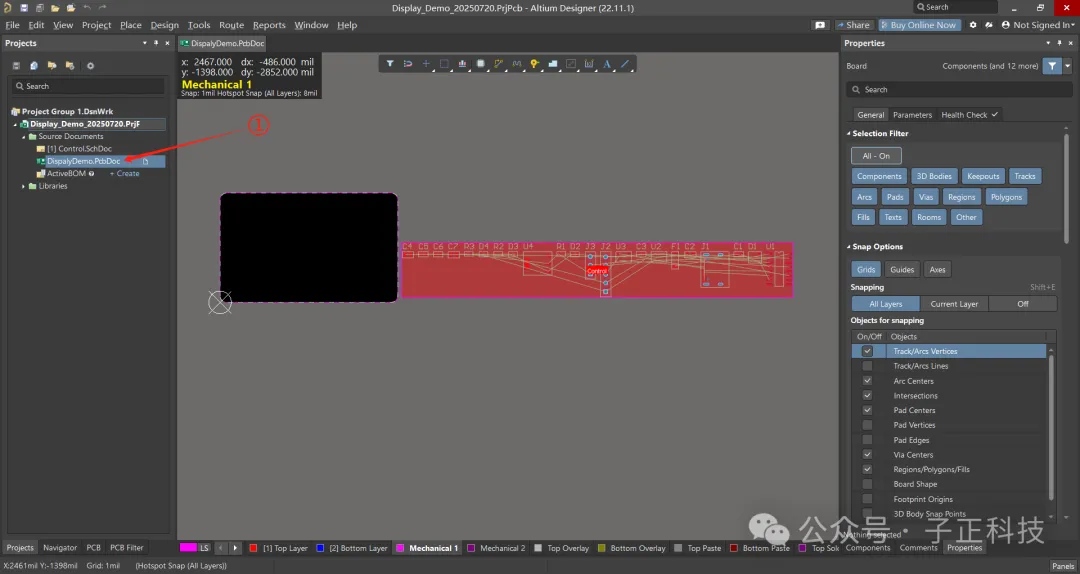

①、打开之前创建好的AD22工程文件，双击PCB文件进入编辑页面；

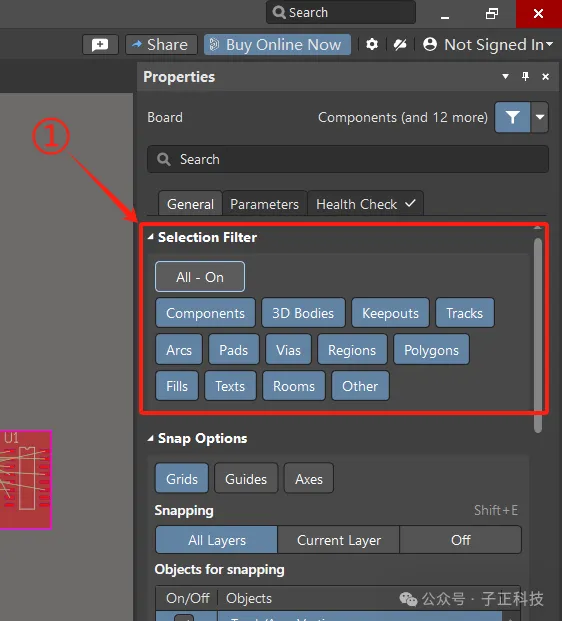

①、筛选器的位置在PCB编辑界面的右侧位置；
筛选器的含义如下：
1、All-On：全关-全开；
2、Components：元件；
3、3D Bodies：3D封装；
4、Keepouts：禁止布线区；
5、Tracks：电气线；
6、Arcs：圆弧区；
7、Pads：焊盘；
8、Vias：过孔；
9、Regions：区域；
10、Polygons：铺铜区；
11、Fills：填充区；
12、Texts：文本；
13、Rooms：工作区；
14、Other：其它；
以其中的ROOMS进行说明：

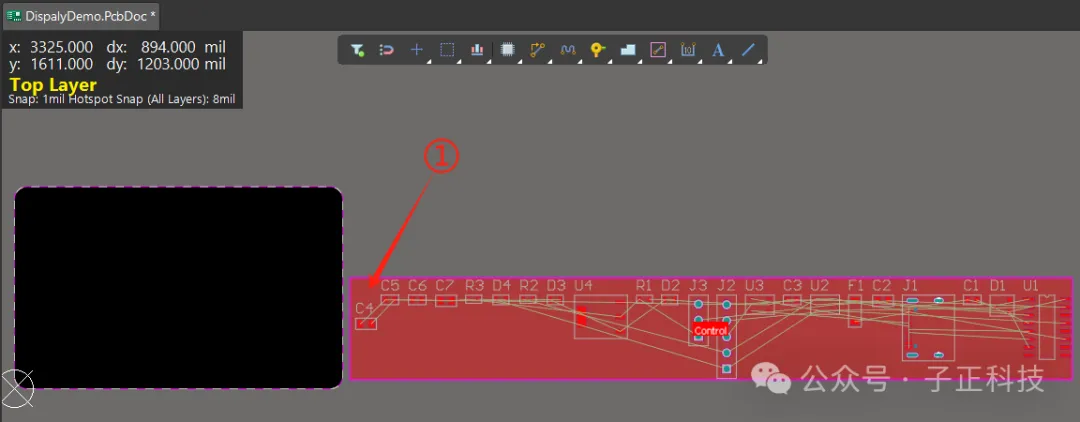

①、当我们导入网表后，在PCB编辑页面中会出现一个红色的区域，所有的元件封装都在这个区域内，这个红色的区域就是ROOM区，它的作用是限定工作范围，当元件或布线在这个区域外会进行报错；

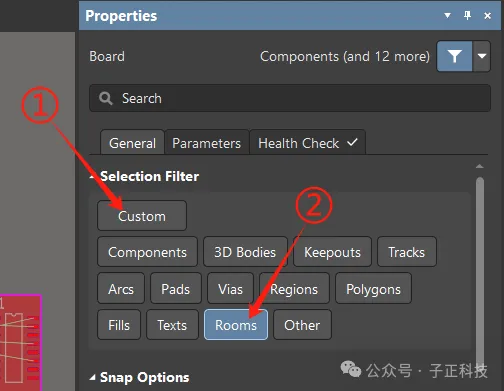

①、点击OFF-On，关闭筛选器全部对象；
②、单独打开ROOMS对象；

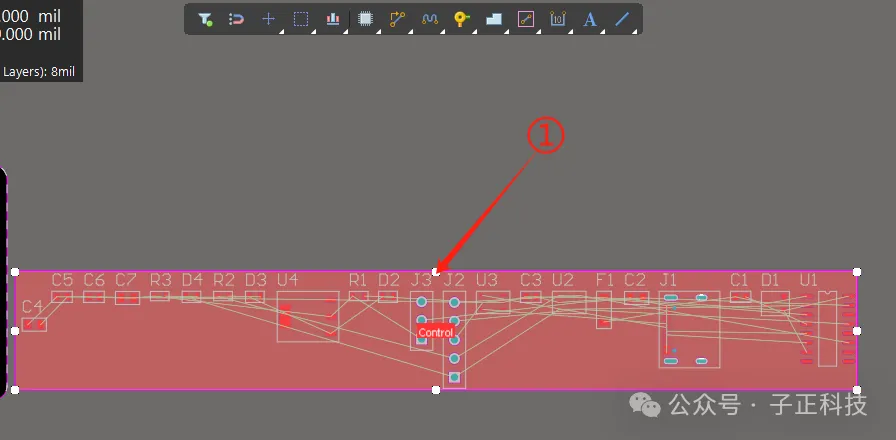

①、这时ROOM区就可以被选中，其它对象，如元件、焊盘等对象则不可被选中；
筛选器可以在PCB设计过程中，更快的批量选中需要修改的对象。
04 | 布局布线工具
本小节的内容是介绍常用的布局布线工具；

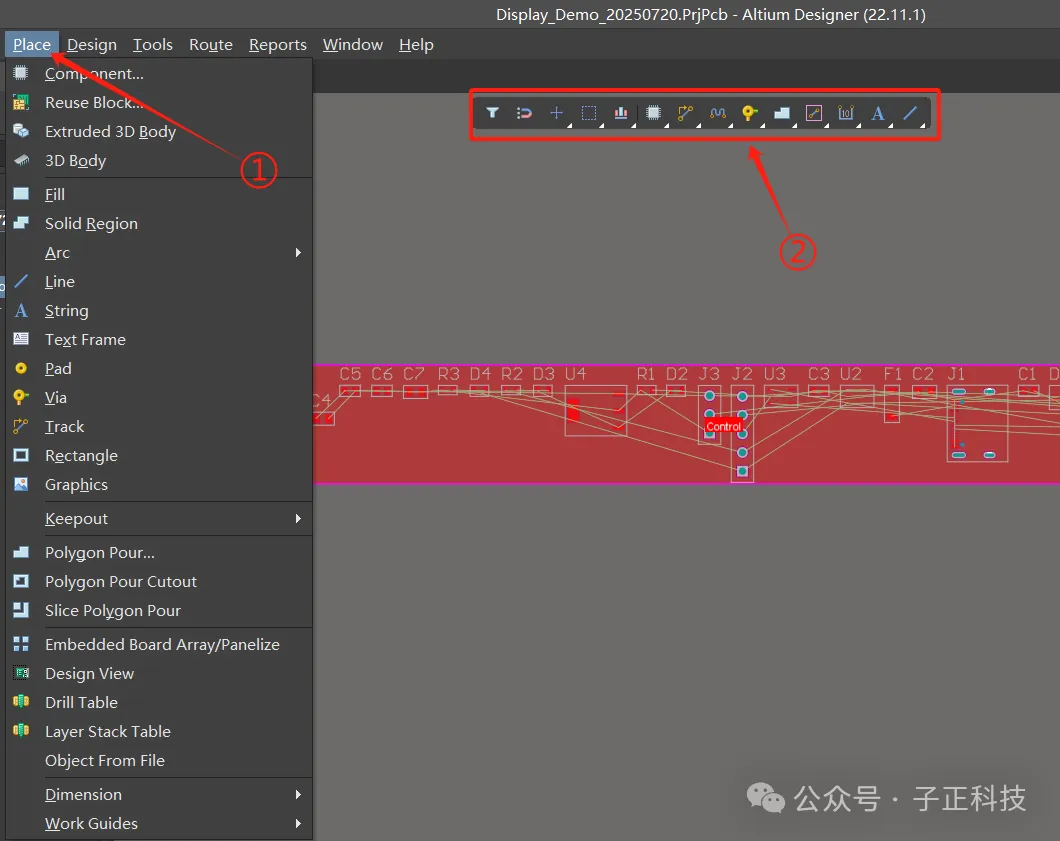

布局布线工具有两种打开方式；
①、通过Place选项栏打开；
②、快捷方式打开；

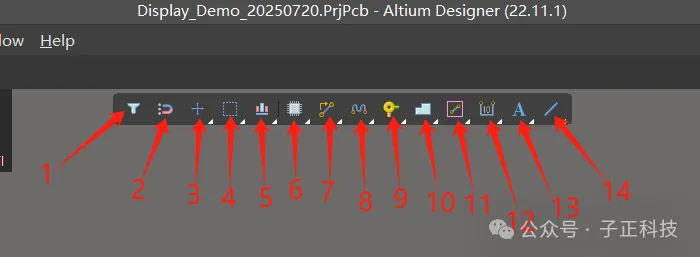

虽然打开方式不同，但功能是一样的，所以这里以快捷工具栏为例进行介绍：
1、筛选器；
2、定位设置；
3、移动；
4、画制区域；
5、对齐方式；
6、放置元件；
7、绘制电气线；
8、绘制差分线或等长线；
9、放置过孔；
10、铺铜；
11、区域布线；
12、测量尺寸；
13、放置文本；
14、绘制非电气线；

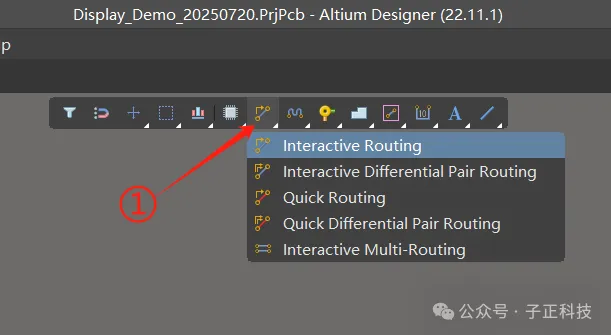

右下角的白色箭头表示该工具可展开选取，比如展开布线工具：
①、右击展开布线工具；其中就包含交互式布线、快速布线、交互式布多条电气线路等选项；
了解布线工具的打开和基本含义后，那么每个工具下的小项根据名称就可以判断出其作用，如果觉得麻烦，也可以具体工具下每个小项逐一尝试一下，也能够明白其作用，无需翻阅资料。
05 | 布 局
本小节内容为布局操作和布局思想说明；

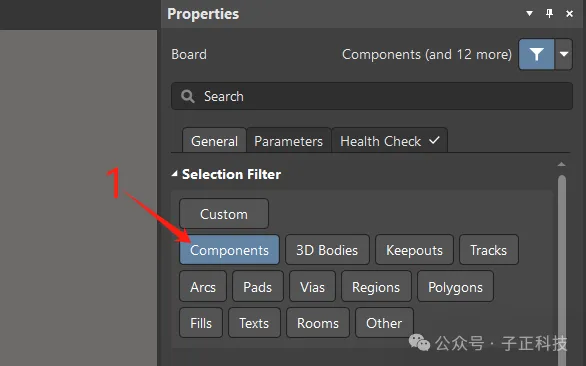

1、将筛选器中的元件打开；

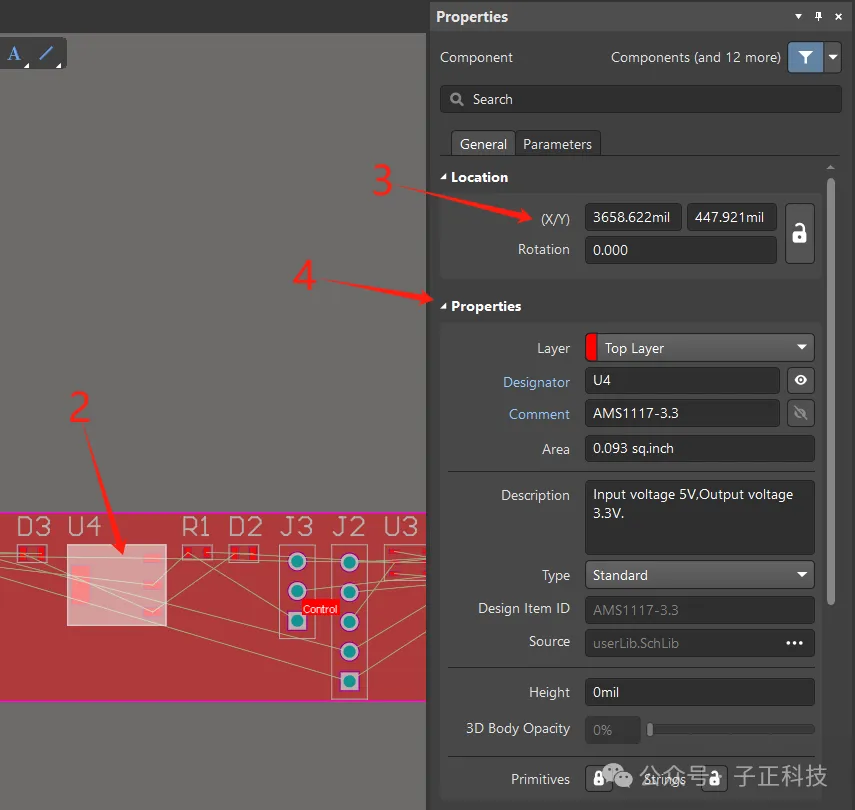

2、选中元件对象；
3、此处为元件的位置信息，可以先拖动到具体位置，然后再用坐标进行位置精细调整；
4、此处是元件的特性，通过调整Layer，设定元件在Top层还是Bottom层；

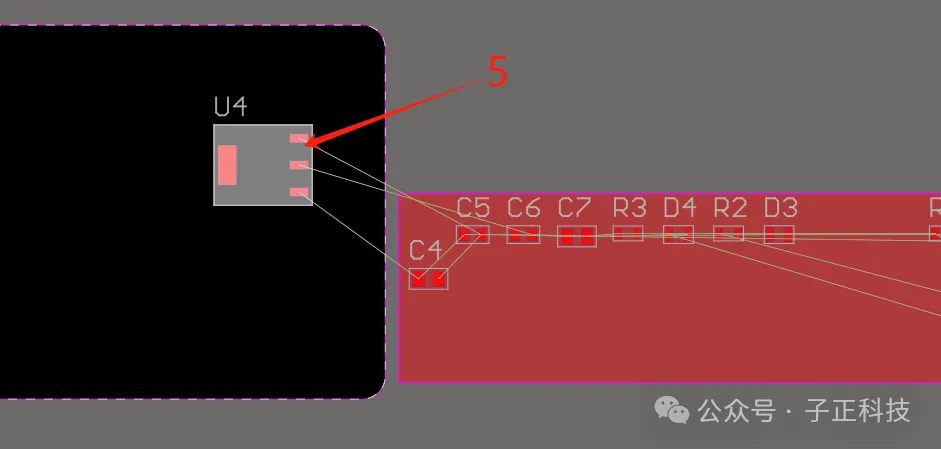

5、黑色区域是我们之前导入的板框区，逐一将元件放置到板框区即可；

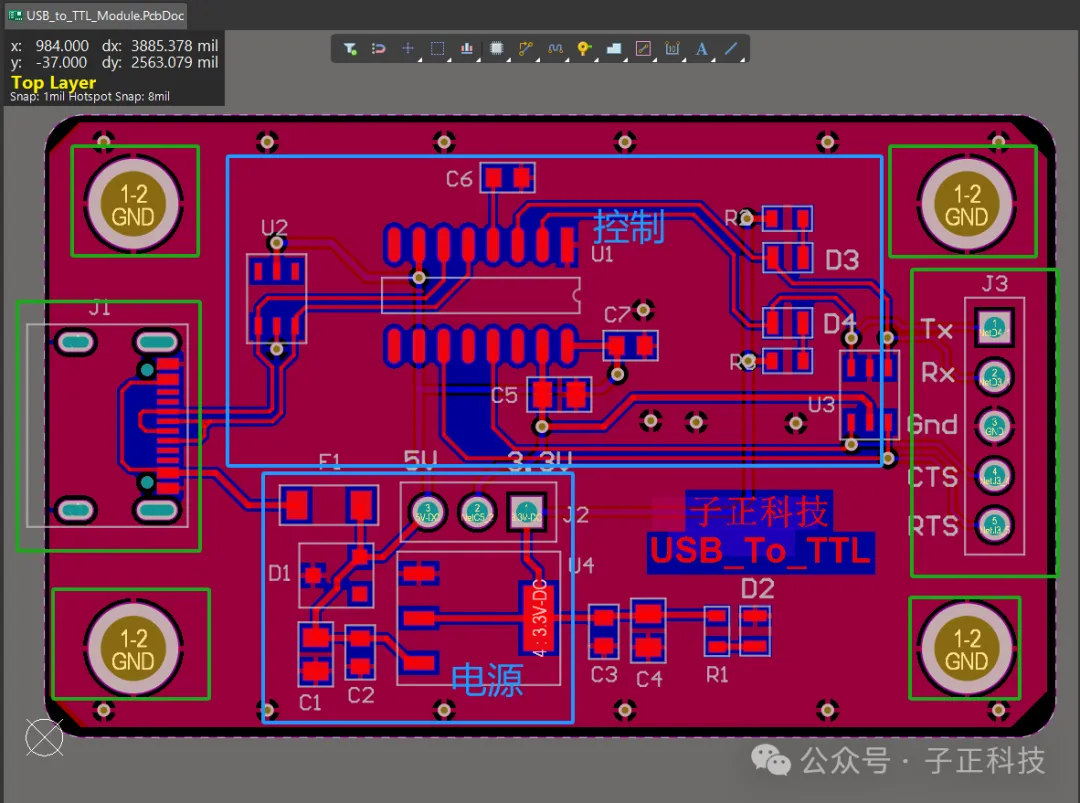

下面是我的一些布局经验；
优先放置接插件，这些接插件一般在我们设计PCB之前，结构工程师已经告诉了我们外壳的开口位置，接插件和定位孔的位置是固定的，所以优先放置；
接着划分好各个模块的大致位置，如主控和电源部分要区分开；
接着放置主控，由主控向外围扩散，逐步延伸，先核心，再外围；
最后是电源部分；
布局一直以来都是人云亦云的地方，每个人的经验不同、习惯不同，布局多了，见到的板子多了，也就形成了自己的经验，不要强求一些苛刻的布局理论，能布通，可以通过测试，比什么都强。
06 | 布 线
本小节内容为演示如何进行电气布线；
1、将元件拖动到板框内；

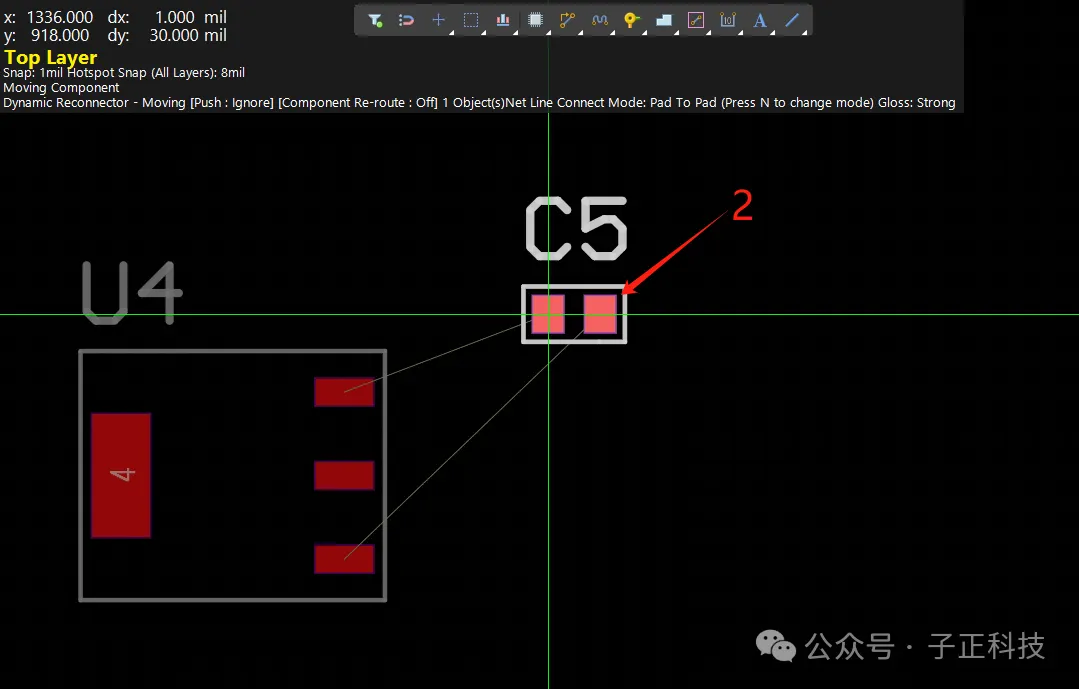

2、左键拖动过程中不要松开，按照空格键，则可以旋转元件；

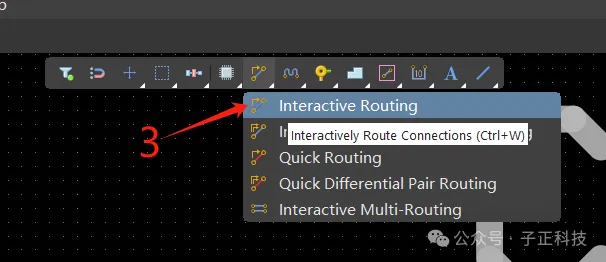

3、选择交互式布线；

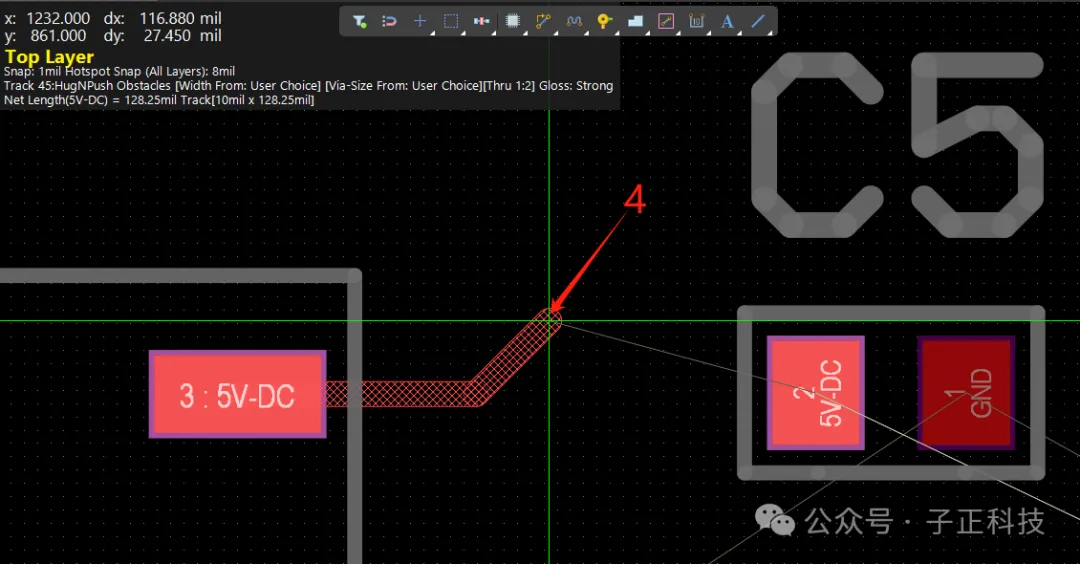

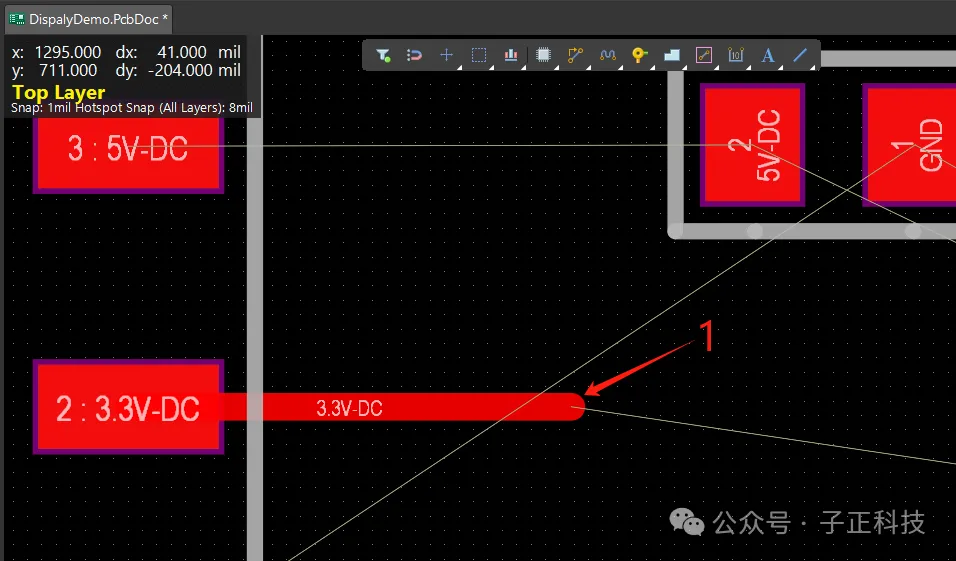

4、点击焊盘会自动吸附到焊盘中心点，沿着飞鼠线进行连接即可；
以上即常规布线操作，当遇到差分信号、高速信号时还会用到等长等进阶操作，后续会逐一进行补充介绍，此处先从基本布线做起。
07 | 放置过孔
此小节的内容为如何在布线过程放置过孔；

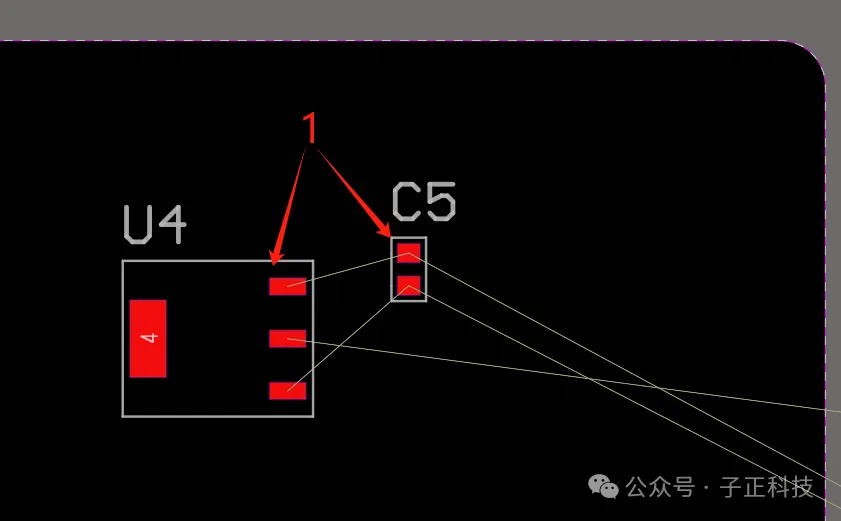

1、例如我们要在此处放置一个过孔，然后换到Bottom层进行走线；

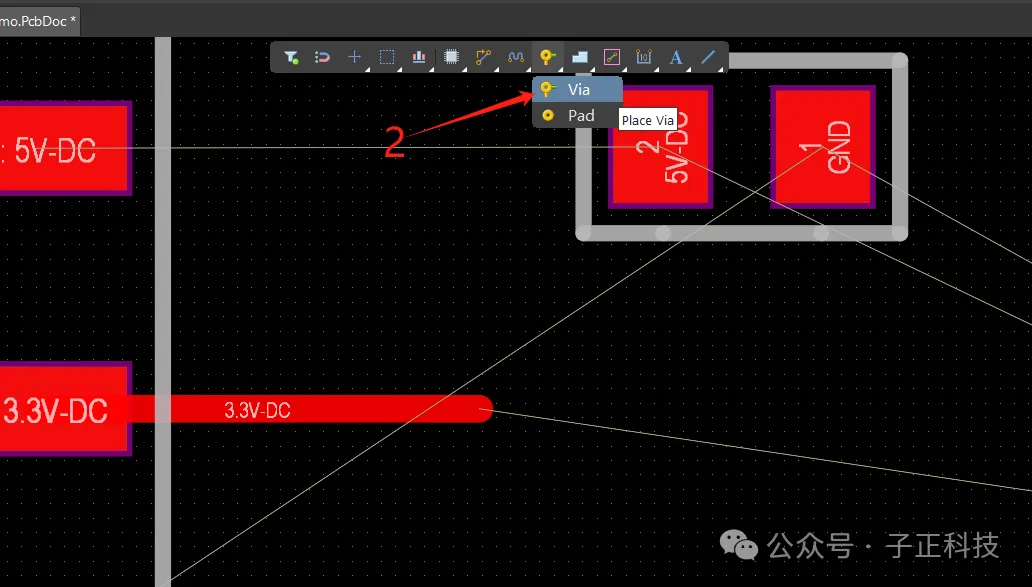

2、右键放置过孔工具，选择Via；

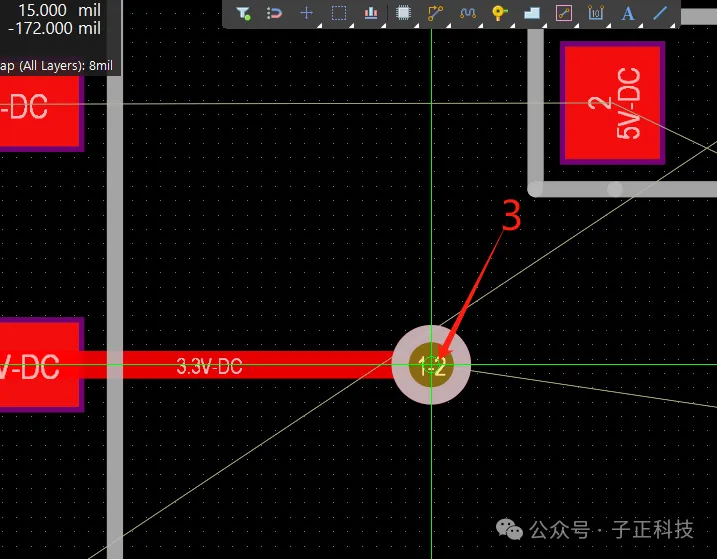

3、待放置的过孔会挂在光标上，靠近线路时会进行吸附，左键放置，按下ESC键退出放置；

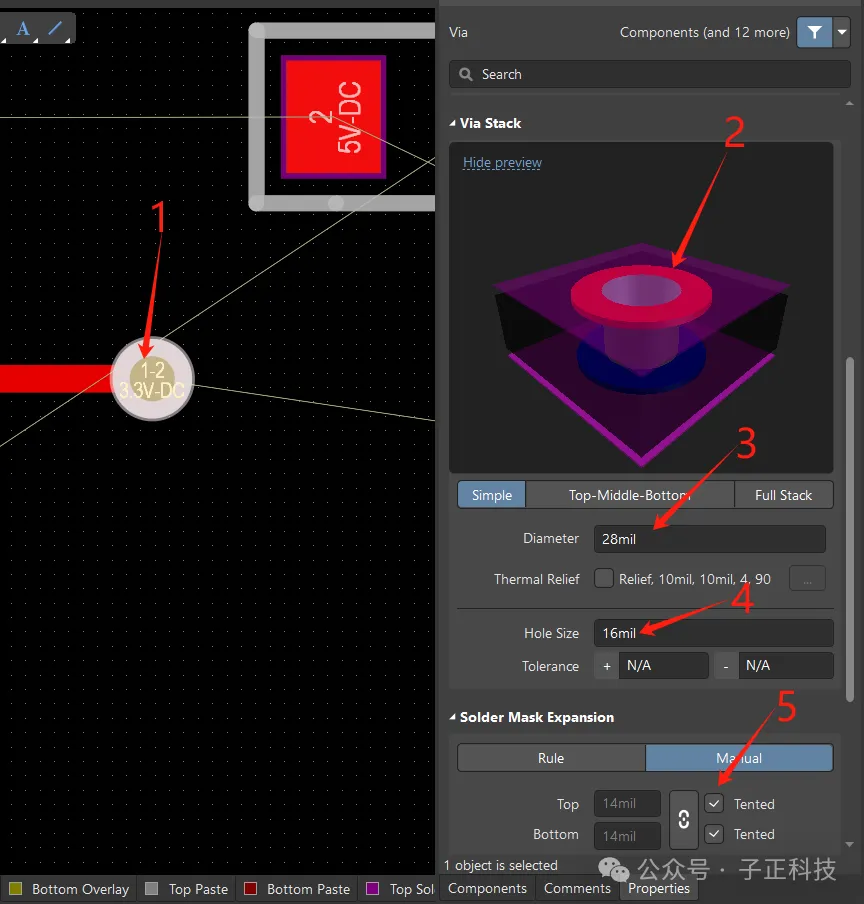

1、左击放置好的过孔，右侧会弹出过孔的属性栏；
2、显示当前过孔的模型；
3、此处为过孔的焊盘直径；
4、此处为过孔的钻孔直径；
5、Tented表示是否盖油，默认勾选，即所有过孔盖油，取消勾选，即过孔全部开窗；
当板框上没有指定定位孔时，也可以通过放置过孔来当作定位孔。
08 | 总 结
本片笔记完结，布局、布线操作比较简单，操作一遍即会；
日拱一卒无有尽，功不唐捐终入海。
