瑞萨e2studio：HardwareDebug配置项详解

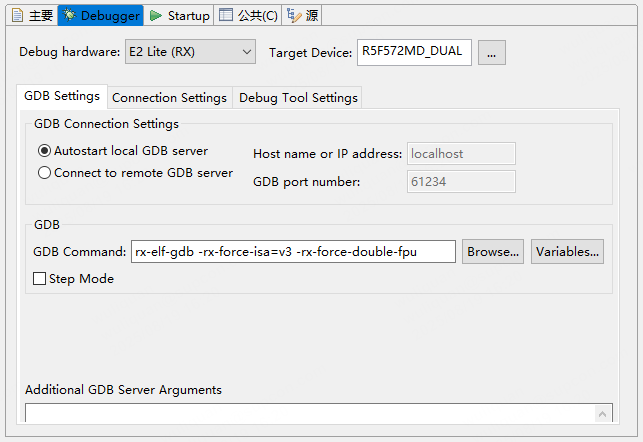

一、Debugger - GDB Settings（GDB 调试基础配置）
- Debug hardware：指定调试硬件工具，决定用哪种调试器（如
E2 Lite (RX)这类瑞萨调试器，或 J - Link 等第三方调试器）与目标芯片通信。 - Target Device：指定目标芯片型号，e2studio 依据此加载对应芯片的调试配置。
GDB Connection Settings:
Autostart local GDB server：选此项，e2studio 会自动启动本地 GDB 服务器，作为调试器（如 E2 Lite）与开发环境的中间层，转发调试指令、处理芯片数据交互。
Host name or IP address：填localhost表示本地调试，GDB 服务器在本机运行；若远程调试，需填远程服务器 IP 。
GDB port number：默认61234，是 GDB 服务器监听的端口，确保无其他程序占用，保证调试指令、数据能通过该端口传输。- GDB Command
指定 GDB 调试器程序路径及启动参数（如rx-elf-gdb -rx-force-isa=v3 -rx-force-double-fpu），rx-elf-gdb是瑞萨针对 RX 系列芯片的 GDB 版本，-rx-force-isa=v3强制指定指令集架构版本，-rx-force-double-fpu处理浮点运算单元相关配置。 - Step Mode
- 作用：勾选后，调试按 “单步” 逻辑执行（如单步进入函数、单步步过代码行 ）；不勾选则按常规流程（持续运行到断点 ）。
- 含义：用于精细调试，逐行排查代码逻辑、变量变化，适合定位复杂问题。

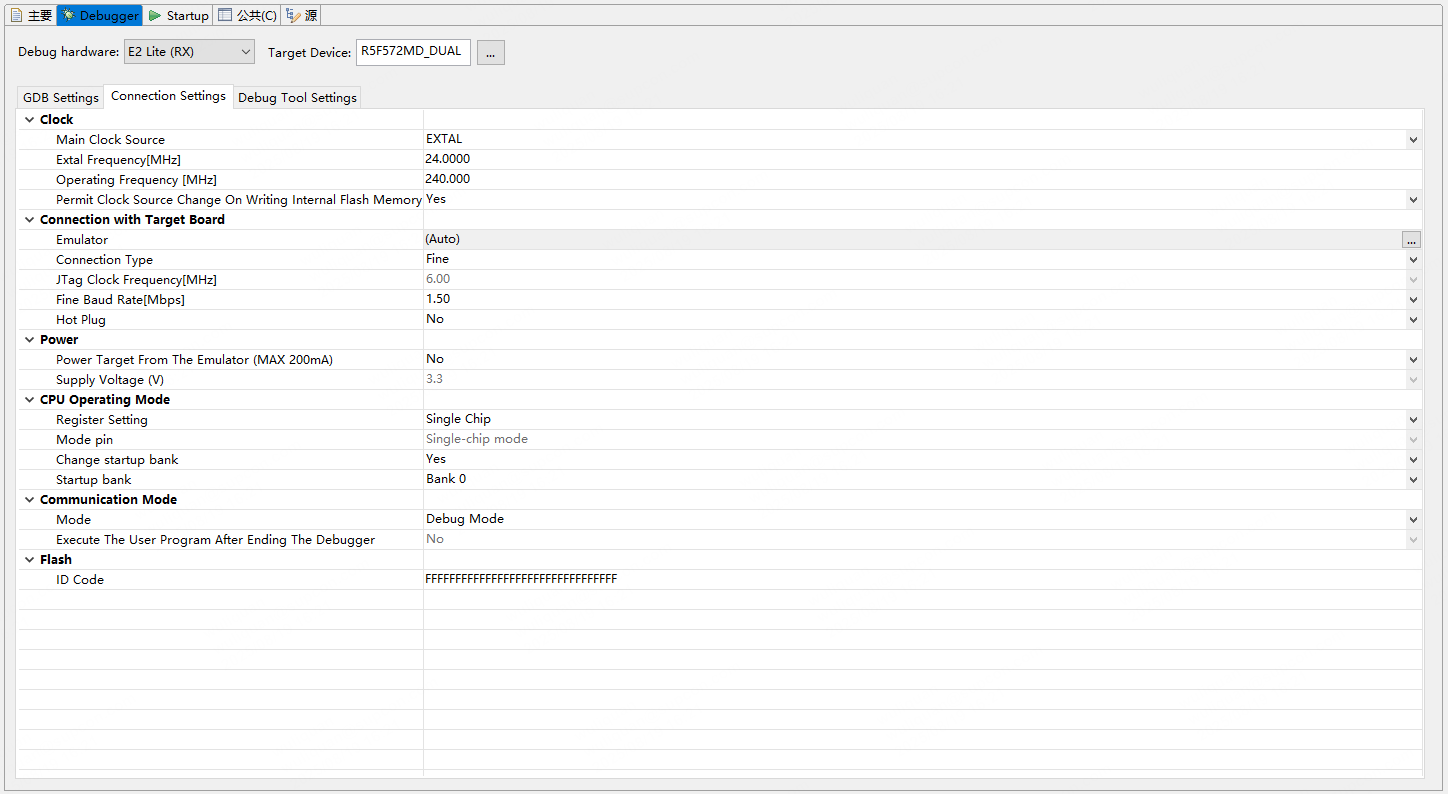

二、Debugger - Connection Settings（调试连接配置 ）
- Clock
Main Clock Source：选
EXTAL表示芯片主时钟来自外部晶振，需与硬件电路（外部晶振频率、电路设计 ）匹配，影响芯片运行频率、指令执行速度。Extal Frequency[MHz]：定义外部晶振频率，芯片时钟树基于此计算系统时钟、外设时钟。
Operating Frequency [MHz]：芯片实际运行的主频率，由时钟源、分频 / 倍频配置决定，影响代码执行速度、功耗。
Permit Clock Source Change On Writing Internal Flash Memory：
Yes：允许调试时写内部 Flash 时改变时钟源。
- Connection with Target Board
- Emulator：
(Auto)让 e2studio 自动识别连接的调试器；也可手动指定（若自动识别异常 ）。 - Connection Type：高精度调试模式，针对瑞萨自家的调试器。
J-Link模式是针对 SEGGER J-Link 调试器的专用连接模式。 - JTag Clock Frequency[MHz]：JTAG 接口通信频率，影响调试器与芯片的通信速度、稳定性，过高可能因信号干扰、时序问题导致连接失败，过低则拖慢调试效率。
- Fine Baud Rate[Mbps]：精细模式下的通信波特率，与 JTAG 时钟协同，保证调试指令、芯片数据（如寄存器值、内存内容 ）高效、准确传输。
- Hot Plug：
No表示不支持 “热插拔” 调试，即调试过程中不能插拔调试器 / 目标板；设为Yes需硬件、调试器支持，否则可能损坏设备、导致调试异常。
- Emulator：
- Power
- Power Target From The Emulator (MAX 200mA)：
No表示目标板不从调试器取电，需外部独立供电；选Yes则由调试器供电（上限 200mA ），适合小功率开发板，但要注意调试器供电能力、目标板功耗，避免过载。 - Supply Voltage (V)：
3.3是目标板供电电压，需与硬件电路（芯片工作电压、外设电压 ）一致，否则可能因电压不匹配损坏芯片、导致外设无法工作。
- Power Target From The Emulator (MAX 200mA)：
- CPU Operating Mode
- Register Setting：
Single Chip表示芯片工作在 “单芯片模式”，集成外设（如定时器、串口 ）按片上配置运行，是常规开发模式；若选其他模式（如 “扩展模式” ），需外接更多硬件，一般嵌入式开发用Single Chip。 - Mode pin：
Single-chip mode与Register Setting对应，通过芯片引脚电平配置工作模式。 - Change startup bank：
Yes允许调试时切换启动 Bank（芯片内部存储分区，用于程序启动、备份 ），适合多 Bank 设计（如程序升级、冗余备份 ），调试时可测试不同 Bank 启动逻辑。 - Startup bank：
Bank 0指定默认启动 Bank，需与硬件 Flash 分区、程序烧录位置匹配，否则芯片可能因找不到程序无法启动。
- Register Setting：
- Communication Mode
- Mode：
Debug Mode让芯片进入调试状态，开放调试接口、响应调试指令（如暂停、读寄存器 ）；若选 “运行模式”，芯片正常执行程序，但调试器无法干预。 - Execute The User Program After Ending The Debugger：
No表示调试结束（如断开调试器、退出调试会话 ）后，芯片停止运行用户程序；选Yes则继续运行，根据需求选择。
- Mode：
- Flash
- ID Code：
FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF是 Flash 设备识别码，调试器通过读取此码识别 Flash 型号、参数（如容量、读写特性 ）。
- ID Code：

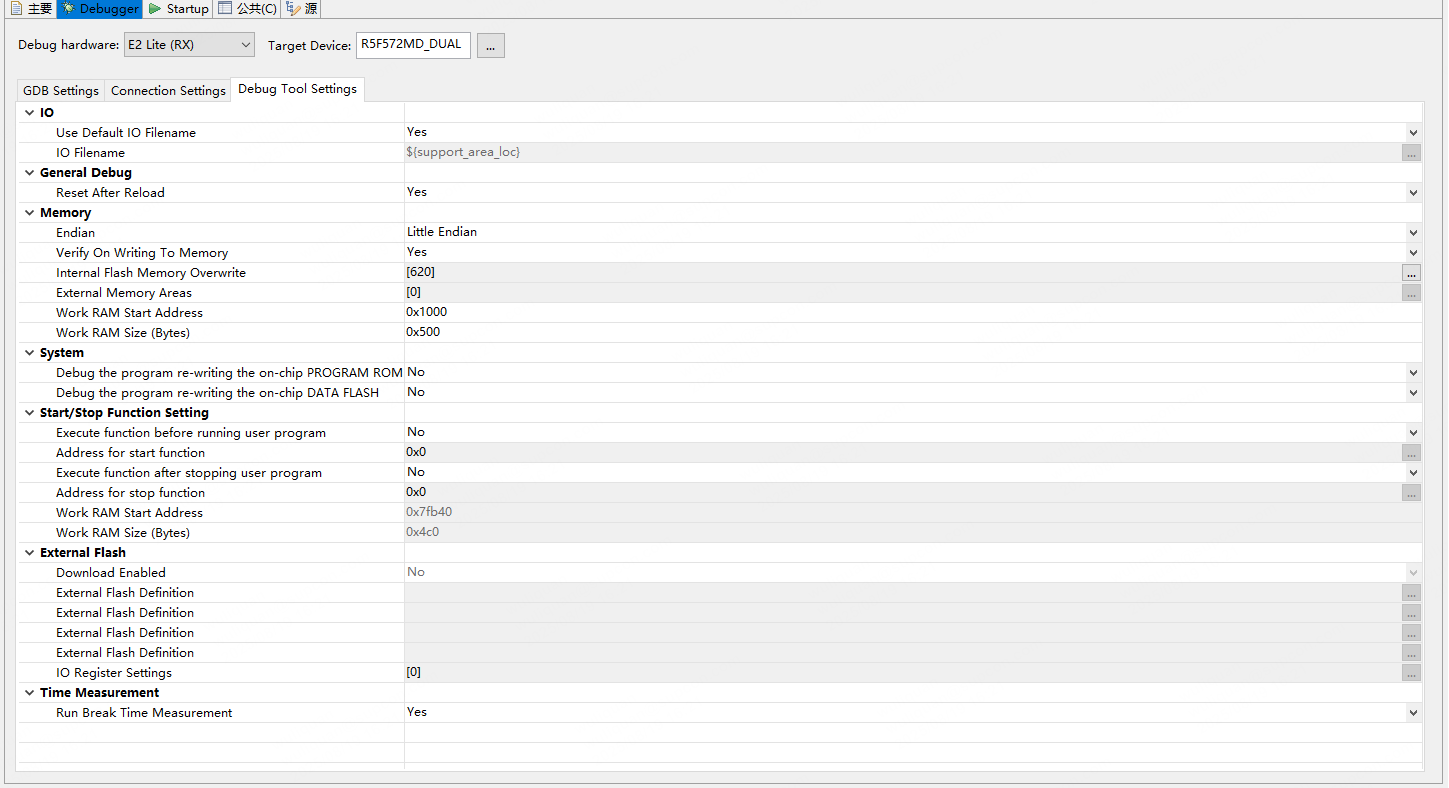

三、Debugger - Debug Tool Settings（调试工具扩展配置 ）
- IO
- Use Default IO Filename：
Yes使用默认 IO 配置文件路径（${support_area_loc}），存储调试器与芯片通信的 IO 配置（如引脚映射、通信协议细节 ）；选No可自定义路径，适合特殊硬件、调试需求。 - IO Filename：
${support_area_loc}是默认路径变量，指向 e2studio 预设的 IO 配置存储位置。
- Use Default IO Filename：
- General Debug
- Reset After Reload：
Yes表示程序下载（Reload ）后自动复位芯片，让程序从起始点（如main函数 ）运行；No则需手动复位，适合调试 “程序启动前状态”（如初始化代码 ），但常规开发选Yes更便捷。
- Reset After Reload：
- Memory
- Endian：
Little Endian指定内存字节序为 “小端”，。 - Verify On Writing To Memory：
Yes：内存（如烧录程序、修改变量 ）后，自动校验数据是否正确写入。 - Internal Flash Memory Overwrite：配置内部 Flash 覆盖策略（如擦除块大小、写入保护 ），与芯片 Flash 特性（分区、擦写规则 ）相关。
- External Memory Areas：定义外部内存分区数量、起始 / 结束地址，若硬件外接 SRAM、Nor Flash 等，需准确配置。
- Work RAM Start Address工作 RAM 起始地址。
- Work RAM Size (Bytes)：RAM 大小。
- Endian：
- System
- Debug the program re-writing the on-chip PROGRAM ROM：
No表示调试时不允许重新写入片上程序 ROM（保护程序固件 ）；选Yes则允许烧录、修改。 - Debug the program re-writing the on-chip DATA FLASH：控制是否允许调试时修改片上数据 Flash（存储配置参数、日志等 ）。
- Debug the program re-writing the on-chip PROGRAM ROM：
- Start/Stop Function Setting
- Execute function before running user program：
No表示程序运行前不执行额外函数；选Yes需指定函数地址（0x0），可用于初始化硬件、设置环境（如调试前配置特殊寄存器 ），但需确保函数逻辑正确，否则影响程序启动。 - Address for start function：
0x0是程序运行前执行函数的入口地址，需与实际函数在内存中的位置一致，否则会因地址错误导致执行失败、程序崩溃。 - Execute function after stopping user program：
No表示程序停止（如遇到断点、手动暂停 ）后不执行额外函数；选Yes需指定地址，可用于清理资源、记录状态。 - Address for stop function：
0x0是程序停止后执行函数的入口地址。 - Work RAM Start Address 、Work RAM Size (Bytes)： RAM 配置可能与程序运行时的 “临时调试 RAM” 相关，用于存储调试中间数据（如断点信息、变量快照 ）。
- Execute function before running user program：
- External Flash
- Download Enabled：
No表示调试时不下载程序到外部 Flash；Yes：需配置外部 Flash ，适合程序存储在外部 Flash 的场景。 - External Flash Definition：多个配置项用于定义外部 Flash 参数 。
- IO Register Settings：配置与外部 Flash 通信的 IO 寄存器。
- Download Enabled：
- Time Measurement
- Run Break Time Measurement：
Yes启用运行中断时间测量，调试器会记录程序运行到断点、单步执行的时间，用于分析程序执行效率（如某段代码耗时 ）、时序问题（如实时任务超时 ），辅助优化程序性能。
- Run Break Time Measurement：

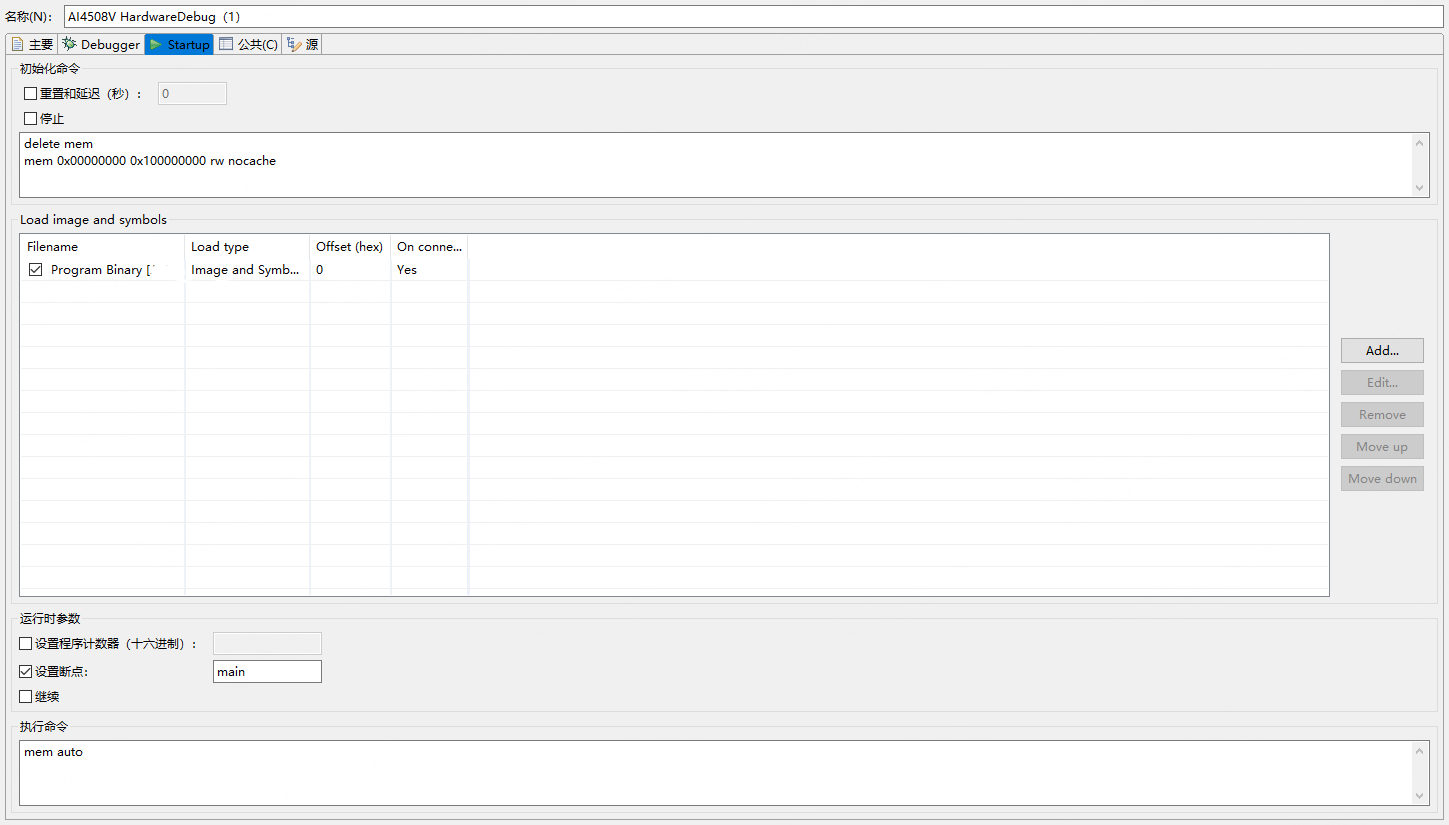

四、Startup（调试启动流程配置 ）
- 初始化命令
- delete mem、mem 0x00000000 0x10000000 rw nocache：调试启动时执行的 GDB 命令，
delete mem清理内存相关调试标记，mem 0x00000000 0x10000000 rw nocache配置内存访问属性（从0x0到0x10000000地址，可读写、不使用缓存 ）。
- delete mem、mem 0x00000000 0x10000000 rw nocache：调试启动时执行的 GDB 命令，
- Load image and symbols
- Program Binary：勾选并配置程序文件路径，调试启动时自动加载程序镜像（如编译生成的
.elf、.bin文件 ）和符号表（用于关联代码行、变量名与内存地址 ）。 - Offset (hex)：
0表示程序加载到内存的偏移地址为 0，需与程序链接脚本（指定程序入口、段地址 ）一致，保证程序在正确内存位置运行。 - On connect：
Yes表示连接调试器后自动加载程序，简化调试流程，无需手动加载。
- Program Binary：勾选并配置程序文件路径，调试启动时自动加载程序镜像（如编译生成的
- 运行时参数
- 设置程序计数器 (十六进制)：手动指定程序入口地址，覆盖默认链接脚本配置。
- 设置断点：
main表示调试启动后自动在main函数入口设断点，程序运行到main时暂停，方便从程序主逻辑开始调试。 - 继续：勾选则程序加载后自动 “继续运行”（到下一个断点 ）；不勾选则停在启动状态，需手动触发运行。
- 执行命令
- mem auto：调试启动后自动执行的内存相关 GDB 命令。
