106-基于Flask的重庆充电桩投建数据可视化分析系统

news 2025/8/11 6:39:46

重庆充电桩投建数据可视化分析系统 - 技术分享博客

基于Flask的现代化数据可视化分析系统，助力智慧城市绿色出行与科学决策

📋 目录

项目概述
技术栈详解
系统架构
功能特性
项目结构
核心代码分析
数据可视化展示
部署指南
性能优化
总结与展望

🎯 项目概述

项目背景

随着新能源汽车的快速发展，充电桩建设成为智慧城市建设的重要组成部分。本项目基于Flask框架开发了一套完整的充电桩投建数据可视化分析系统，为政府决策、企业投资提供数据支撑。

项目目标

构建直观的数据可视化平台
提供多维度的数据分析功能
支持智能决策和投资分析
实现用户权限管理和数据安全

核心价值

数据驱动决策：通过可视化分析，为充电桩建设提供科学依据
智能投资分析：结合经济、人口等数据，评估投资回报
区域发展规划：支持"十四五"规划相关数据分析
用户体验优化：现代化界面设计，响应式布局

项目源码获取

💭各大平台同名码界筑梦坊欢迎咨询页面底部含联系卡片

🛠️ 技术栈详解

后端技术栈

核心框架

# requirements.txt 核心依赖
Flask==2.3.3                    # Web框架
Flask-SQLAlchemy==3.0.5         # ORM数据库操作
Flask-Login==0.6.3              # 用户认证管理
Flask-WTF==1.1.1                # 表单处理
Flask-CORS==4.0.0               # 跨域支持

数据处理

pandas==2.1.1                   # 数据处理和分析
numpy==1.24.3                   # 数值计算
PyMySQL==1.1.0                  # MySQL数据库连接
cryptography==41.0.7            # 数据加密

数据库

MySQL 8.0+：关系型数据库，存储业务数据
SQLAlchemy：ORM框架，简化数据库操作
Flask-Migrate：数据库迁移管理

前端技术栈

核心框架

<!-- 主要前端技术 -->
Tailwind CSS                    # 现代化CSS框架
Chart.js                        # 图表可视化库
ECharts                         # 专业数据可视化库
Leaflet                         # 地图可视化库

响应式设计

移动端适配：支持手机、平板、桌面端
现代化UI：渐变色彩、动画效果、交互体验
组件化设计：可复用的UI组件

数据可视化技术

图表库对比

技术	用途	优势
ECharts	复杂数据图表	功能强大、定制性强
Chart.js	简单统计图表	轻量级、易用
Leaflet	地图可视化	开源、性能优秀

地图功能

// Leaflet地图配置示例
const map = L.map('map').setView([29.5647, 106.5501], 10);
L.tileLayer('https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png').addTo(map);

🏗️ 系统架构

整体架构图

┌─────────────────┐    ┌─────────────────┐    ┌─────────────────┐
│   前端展示层     │    │   业务逻辑层     │    │   数据存储层     │
│                 │    │                 │    │                 │
│ • Tailwind CSS  │◄──►│ • Flask路由     │◄──►│ • MySQL数据库   │
│ • ECharts       │    │ • 数据处理模块   │    │ • 数据模型      │
│ • Leaflet地图   │    │ • 用户认证      │    │ • 数据导入      │
│ • 响应式设计    │    │ • API接口       │    │                 │
└─────────────────┘    └─────────────────┘    └─────────────────┘

模块化设计

app/
├── __init__.py          # 应用工厂模式
├── models.py           # 数据模型层
├── routes.py           # 路由控制层
├── auth.py             # 认证模块
├── api.py              # API接口层
├── data_processor.py   # 数据处理层
└── templates/          # 视图模板层

✨ 功能特性

1. 用户认证系统

# 用户模型设计
class User(UserMixin, db.Model):id = db.Column(db.Integer, primary_key=True)username = db.Column(db.String(80), unique=True, nullable=False)email = db.Column(db.String(120), unique=True, nullable=False)password_hash = db.Column(db.String(255), nullable=False)role = db.Column(db.String(20), default='user')is_active = db.Column(db.Boolean, default=True)

功能特点：

✅ 用户注册和登录
✅ 密码加密存储（bcrypt）
✅ 角色权限管理（管理员/普通用户）
✅ 会话管理和记住我功能
✅ 个人资料管理

2. 数据可视化功能

地图分布展示

// 充电站地图展示
function initChargingStationMap() {const map = L.map('charging-map').setView([29.5647, 106.5501], 10);// 添加充电站标记chargingStations.forEach(station => {L.marker([station.lat, station.lng]).bindPopup(station.name).addTo(map);});
}

多维度统计图表

// ECharts图表配置
const option = {title: { text: '充电桩分布统计' },tooltip: { trigger: 'axis' },xAxis: { type: 'category', data: areas },yAxis: { type: 'value' },series: [{data: stationCounts,type: 'bar'}]
};

3. 数据分析功能

数据模型设计

# 充电站数据模型
class ChargingStation(db.Model):id = db.Column(db.Integer, primary_key=True)name = db.Column(db.String(200), nullable=False)address = db.Column(db.String(500))latitude = db.Column(db.Float)longitude = db.Column(db.Float)area = db.Column(db.String(50))city = db.Column(db.String(50))province = db.Column(db.String(50))

数据处理模块

# 数据处理器
class DataProcessor:@staticmethoddef get_statistics():"""获取系统统计数据"""stats = {'charging_stations': ChargingStation.query.count(),'gas_stations': GasStation.query.count(),'gdp_records': GDPData.query.count(),'population_records': PopulationData.query.count()}return stats

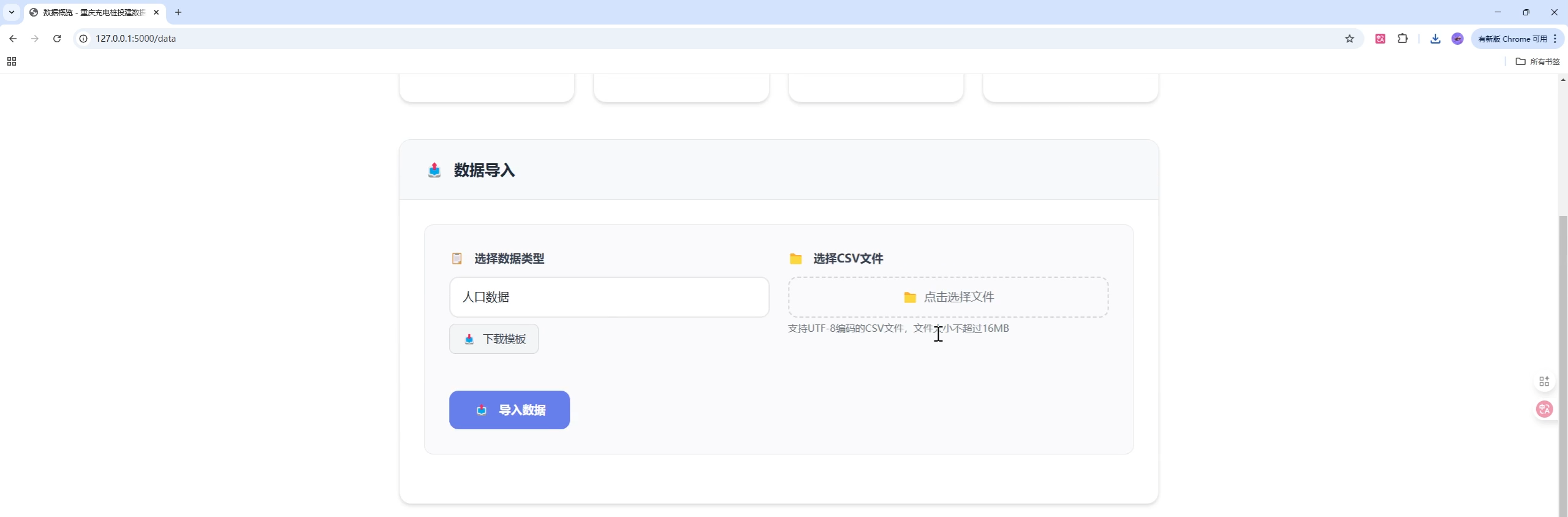

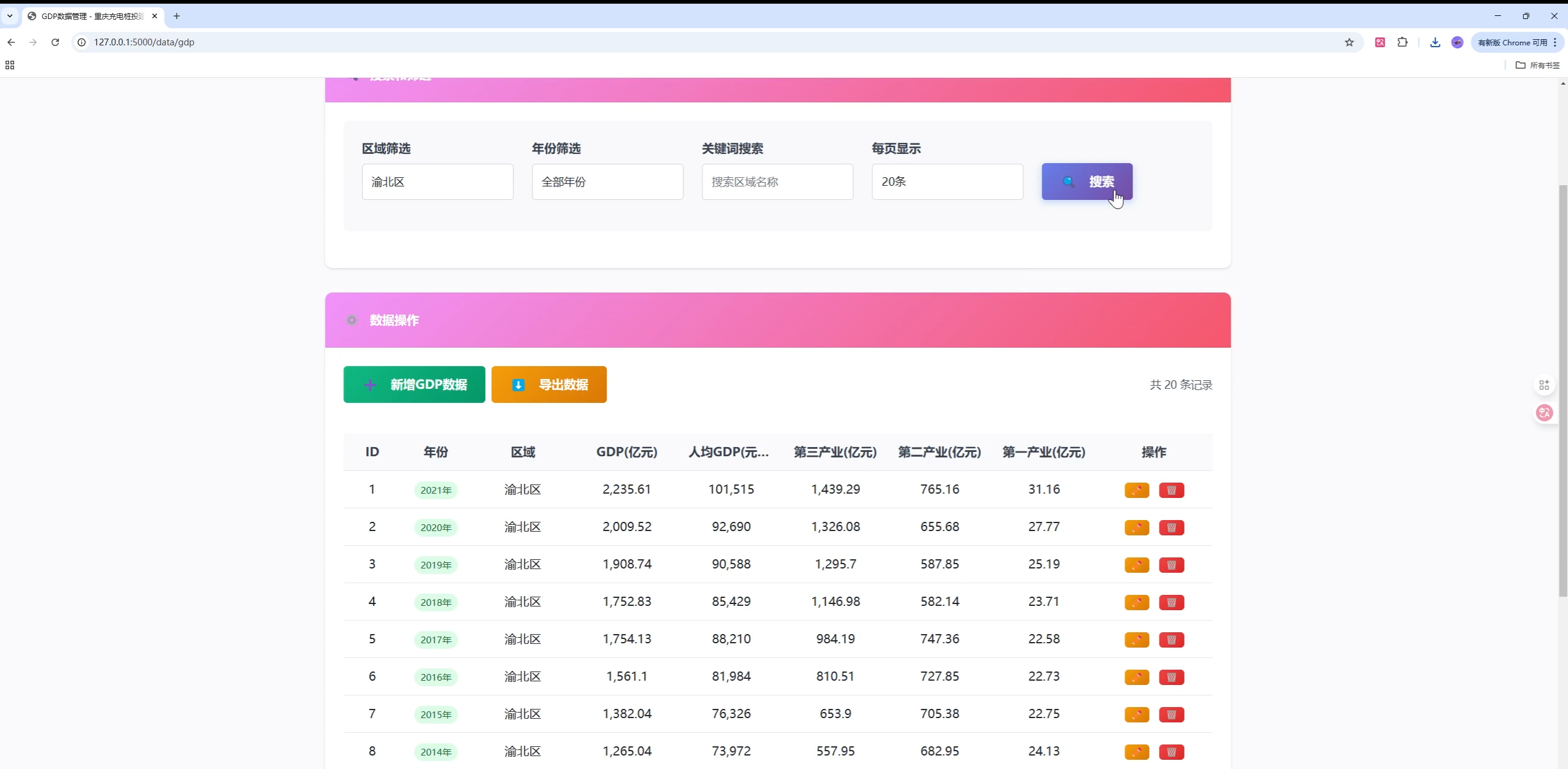

4. 管理功能（管理员）

数据管理界面

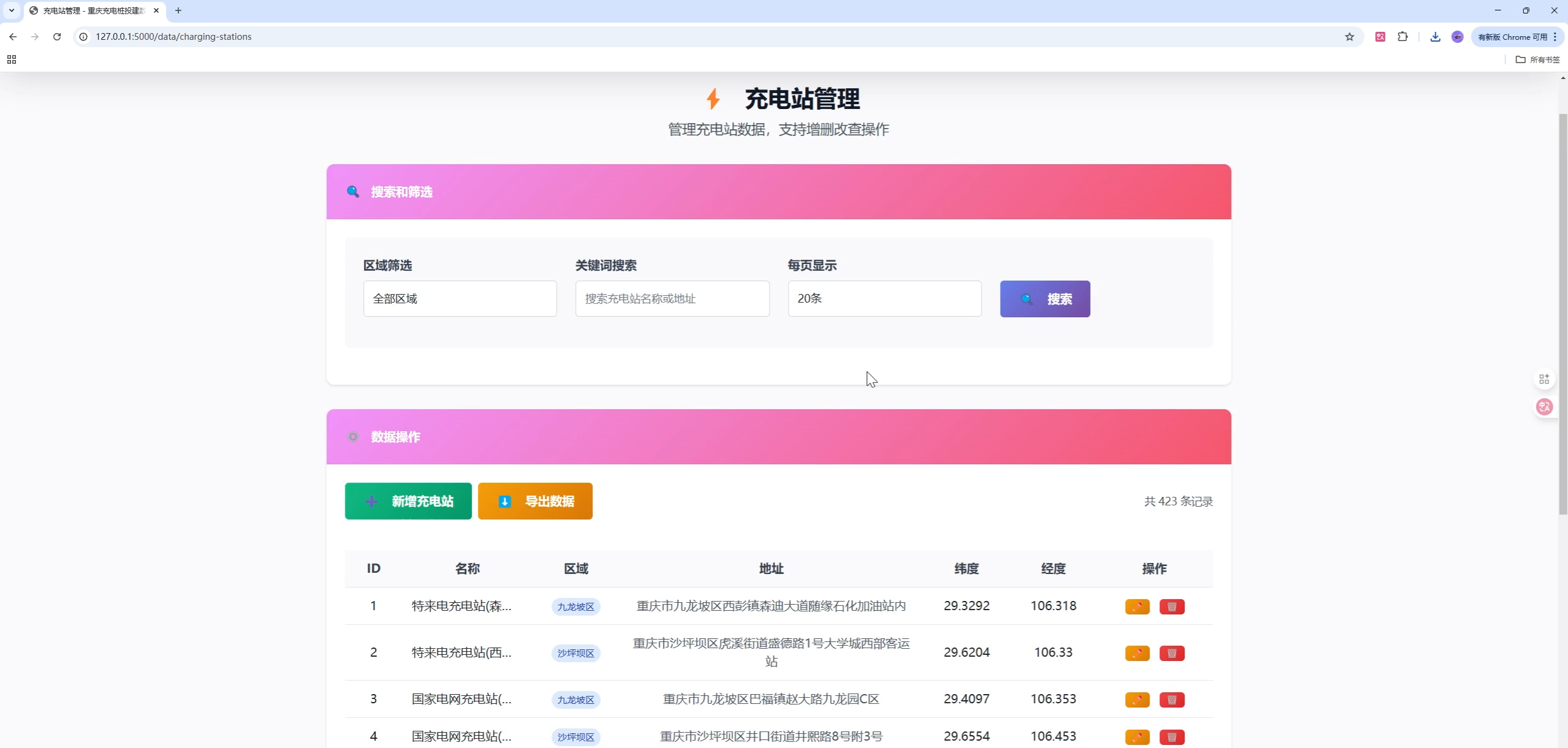

充电站管理：查看、编辑、删除充电站数据
加油站管理：管理加油站位置信息
GDP数据管理：各区县经济数据管理
人口数据管理：人口密度和分布数据
规划数据管理："十四五"规划相关数据

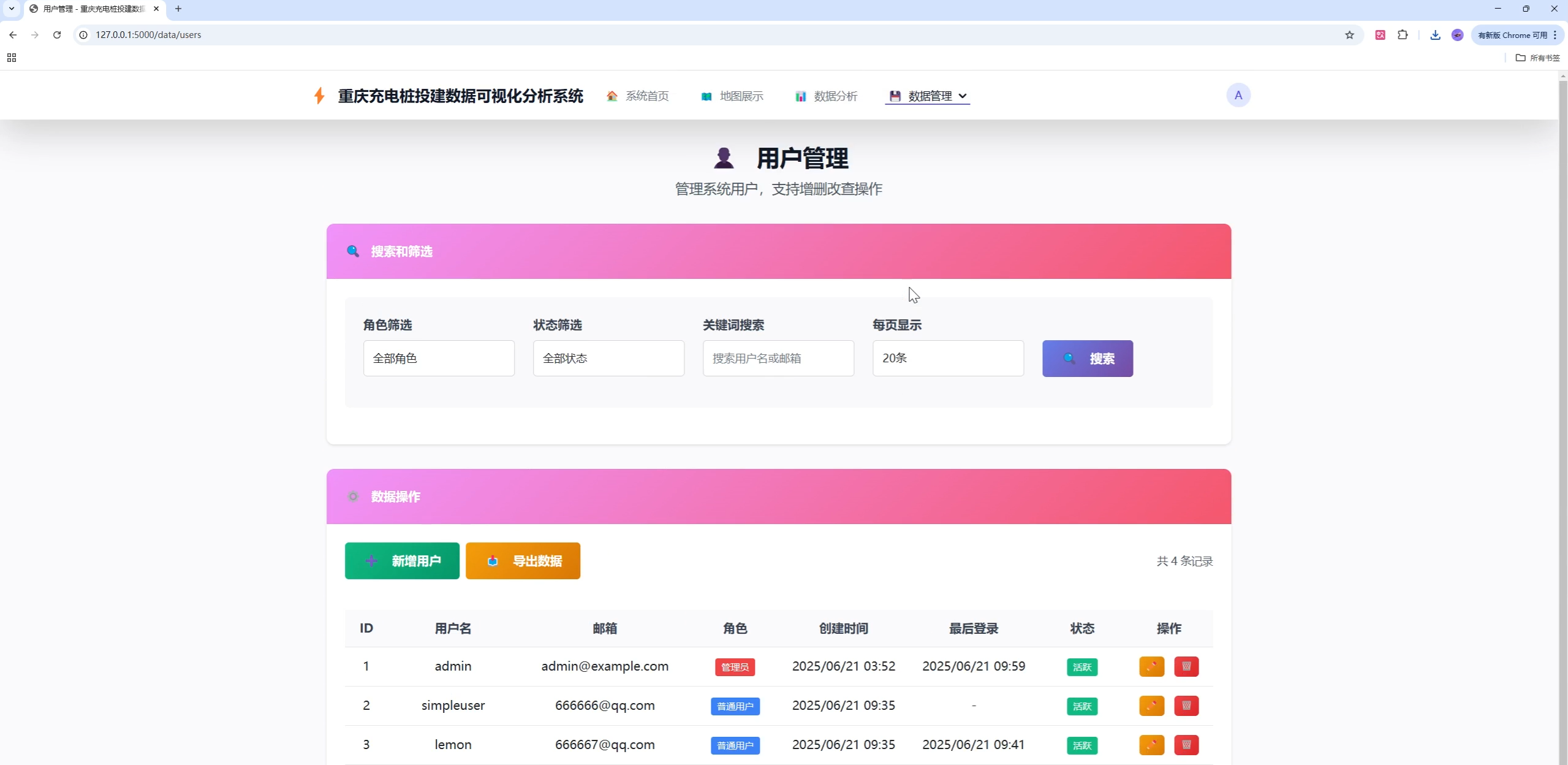

用户管理：用户账户和权限管理

📁 项目结构

完整目录结构

code/
├── app/                        # Flask应用主目录
│   ├── __init__.py             # 应用工厂，初始化扩展
│   ├── models.py               # 数据模型定义
│   ├── routes.py               # 主要路由和API接口
│   ├── auth.py                 # 用户认证路由
│   ├── api.py                  # 额外API接口
│   ├── data_processor.py       # 数据处理模块
│   ├── templates/              # Jinja2模板目录
│   │   ├── base.html           # 基础模板
│   │   ├── index.html          # 首页模板
│   │   ├── dashboard.html      # 仪表板页面
│   │   ├── map.html            # 地图页面
│   │   ├── analysis.html       # 数据分析页面
│   │   ├── data.html           # 数据概览页面
│   │   ├── data_*.html         # 各数据管理页面
│   │   └── auth/               # 认证相关模板
│   └── static/                 # 静态资源目录
│       ├── css/                # 样式文件
│       ├── js/                 # JavaScript文件
│       └── lib/                # 第三方库
├── data/                       # 原始数据文件
├── config.py                   # 应用配置
├── requirements.txt            # 依赖包列表
├── run.py                      # 应用启动入口
└── start.py                    # 一键启动脚本

核心文件说明

1. 应用初始化 (`app/init.py`)

def create_app(config_name='default'):app = Flask(__name__)app.config.from_object(config[config_name])# 初始化扩展db.init_app(app)migrate.init_app(app, db)login_manager.init_app(app)CORS(app)# 注册蓝图from .routes import main_bpapp.register_blueprint(main_bp)return app

2. 数据模型 (`app/models.py`)

# 用户模型
class User(UserMixin, db.Model):__tablename__ = 'users'id = db.Column(db.Integer, primary_key=True)username = db.Column(db.String(80), unique=True, nullable=False)email = db.Column(db.String(120), unique=True, nullable=False)password_hash = db.Column(db.String(255), nullable=False)role = db.Column(db.String(20), default='user')is_active = db.Column(db.Boolean, default=True)created_at = db.Column(db.DateTime, default=datetime.utcnow)last_login = db.Column(db.DateTime)

3. 路由控制 (`app/routes.py`)

@main_bp.route('/dashboard')
@login_required
def dashboard():"""仪表板页面"""# 获取各区充电站数量area_stats = db.session.query(ChargingStation.area,func.count(ChargingStation.id).label('count')).group_by(ChargingStation.area).all()return render_template('dashboard.html', area_stats=area_stats)

🔍 核心代码分析

1. 用户认证实现

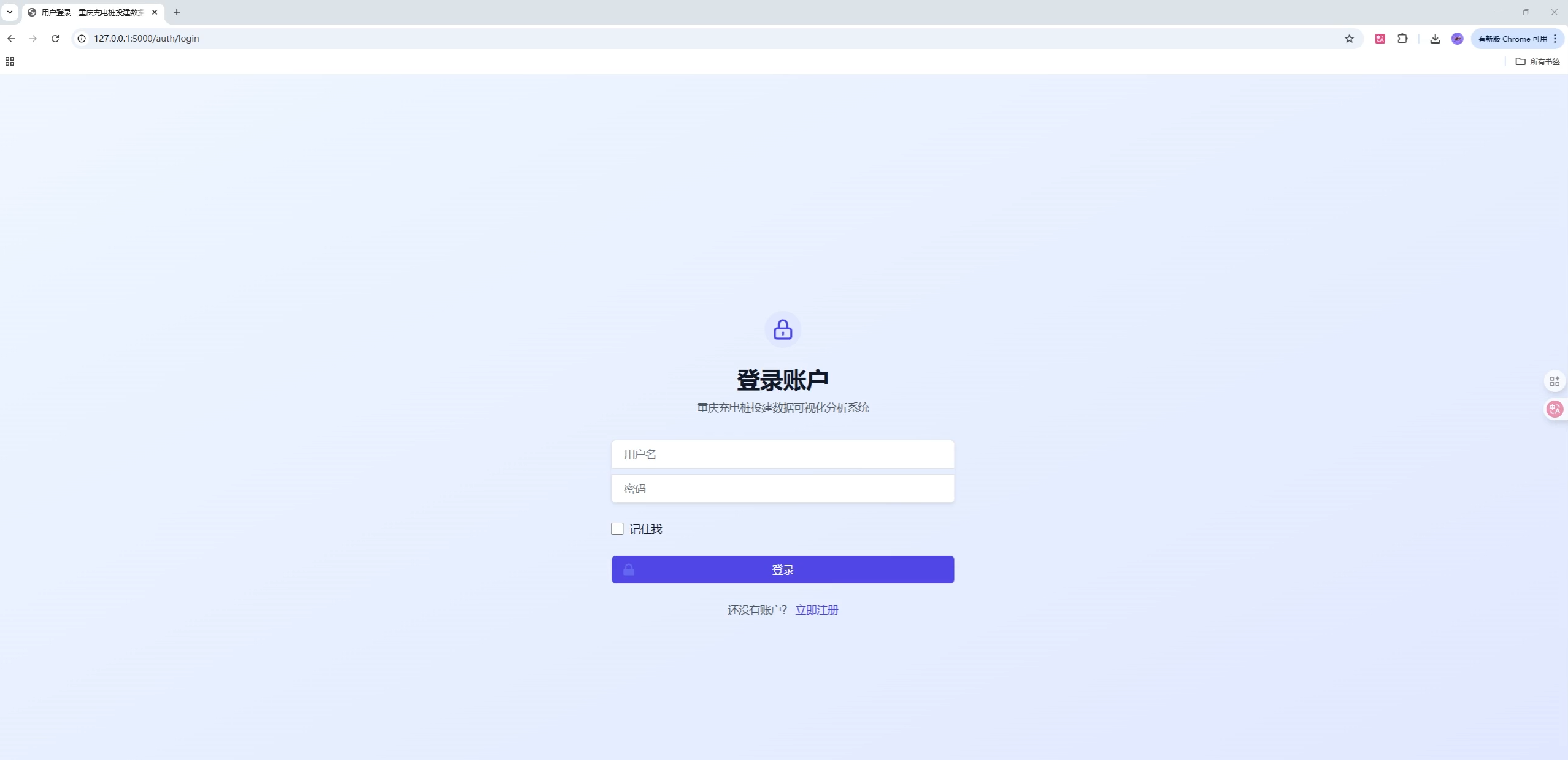

登录功能

@auth_bp.route('/login', methods=['GET', 'POST'])
def login():if request.method == 'POST':username = request.form.get('username')password = request.form.get('password')user = User.query.filter_by(username=username).first()if user and user.check_password(password):login_user(user)flash('登录成功！', 'success')return redirect(url_for('main.dashboard'))flash('用户名或密码错误', 'error')return render_template('auth/login.html')

密码安全

def set_password(self, password):"""设置密码"""self.password_hash = generate_password_hash(password)def check_password(self, password):"""验证密码"""return check_password_hash(self.password_hash, password)

2. 数据可视化实现

地图功能

// 初始化地图
function initMap() {const map = L.map('map').setView([29.5647, 106.5501], 10);// 添加图层L.tileLayer('https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png', {attribution: '© OpenStreetMap contributors'}).addTo(map);// 添加充电站标记addChargingStations(map);addGasStations(map);
}// 添加充电站标记
function addChargingStations(map) {fetch('/api/charging-stations').then(response => response.json()).then(data => {data.forEach(station => {const marker = L.marker([station.latitude, station.longitude]).bindPopup(`<h3>${station.name}</h3><p>${station.address}</p><p>区域: ${station.area}</p>`);marker.addTo(map);});});
}

图表展示

// ECharts图表配置
function initCharts() {// 充电站分布饼图const pieChart = echarts.init(document.getElementById('station-pie'));const pieOption = {title: { text: '各区充电站分布' },tooltip: { trigger: 'item' },series: [{type: 'pie',radius: '50%',data: pieData}]};pieChart.setOption(pieOption);// 趋势线图const lineChart = echarts.init(document.getElementById('trend-line'));const lineOption = {title: { text: '充电桩数量趋势' },xAxis: { type: 'category', data: timeData },yAxis: { type: 'value' },series: [{type: 'line',data: trendData}]};lineChart.setOption(lineOption);
}

3. API接口设计

RESTful API

@main_bp.route('/api/charging-stations')
@login_required
def get_charging_stations():"""获取充电站数据"""try:stations = ChargingStation.query.all()data = []for station in stations:data.append({'id': station.id,'name': station.name,'address': station.address,'latitude': station.latitude,'longitude': station.longitude,'area': station.area,'city': station.city,'province': station.province})return jsonify({'success': True, 'data': data})except Exception as e:return jsonify({'success': False, 'error': str(e)})

数据统计接口

@main_bp.route('/api/stats')
@login_required
def get_stats():"""获取数据概览统计信息"""try:charging_stations = db.session.query(func.count(ChargingStation.id)).scalar()gas_stations = db.session.query(func.count(GasStation.id)).scalar()gdp_records = db.session.query(func.count(GDPData.id)).scalar()stats = {'charging_stations': charging_stations,'gas_stations': gas_stations,'gdp_records': gdp_records}return jsonify(stats)except Exception as e:return jsonify({'error': str(e)}), 500

📊 数据可视化展示

1. 系统首页展示

首页特色：

现代化渐变背景设计
响应式布局适配
数据统计卡片展示
功能特色介绍

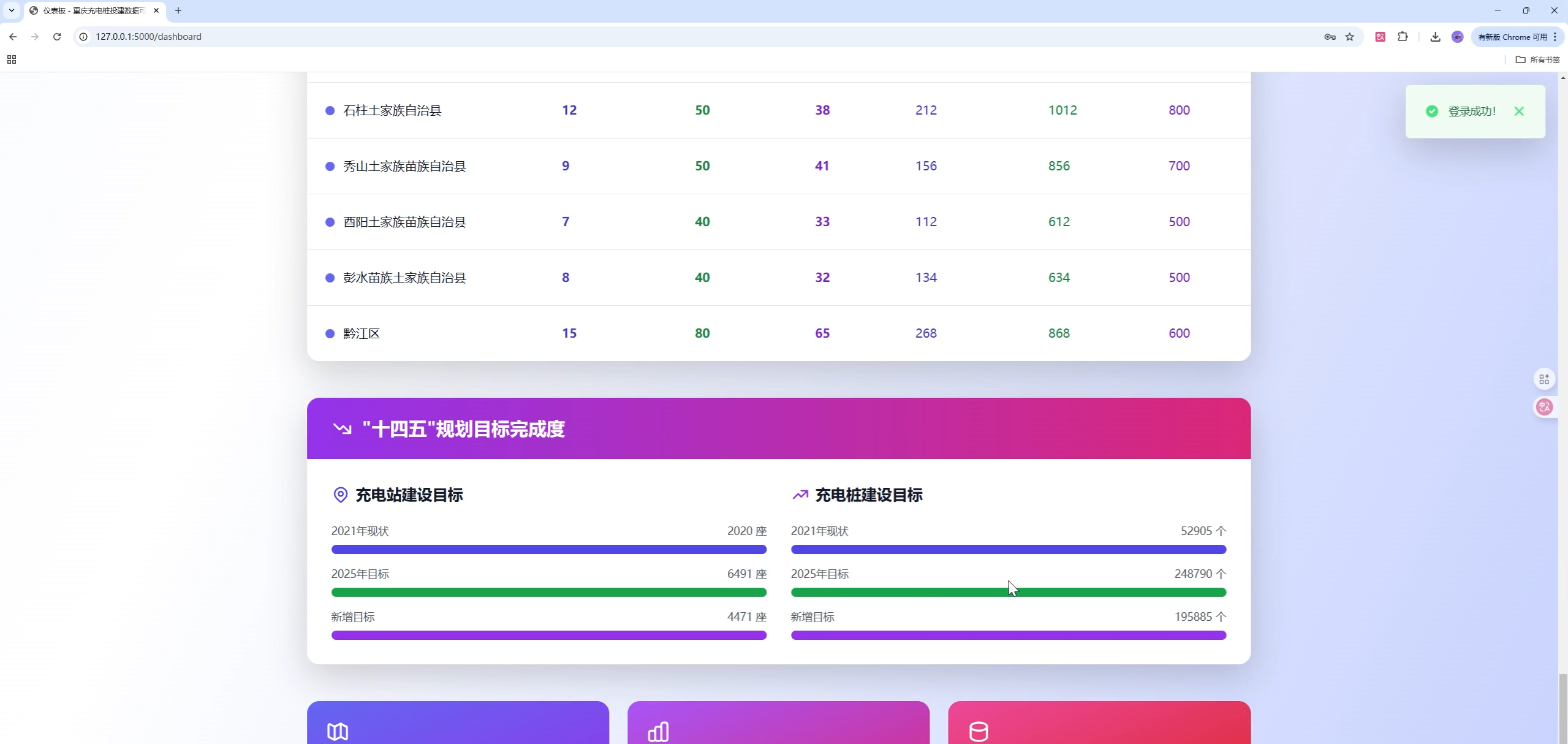

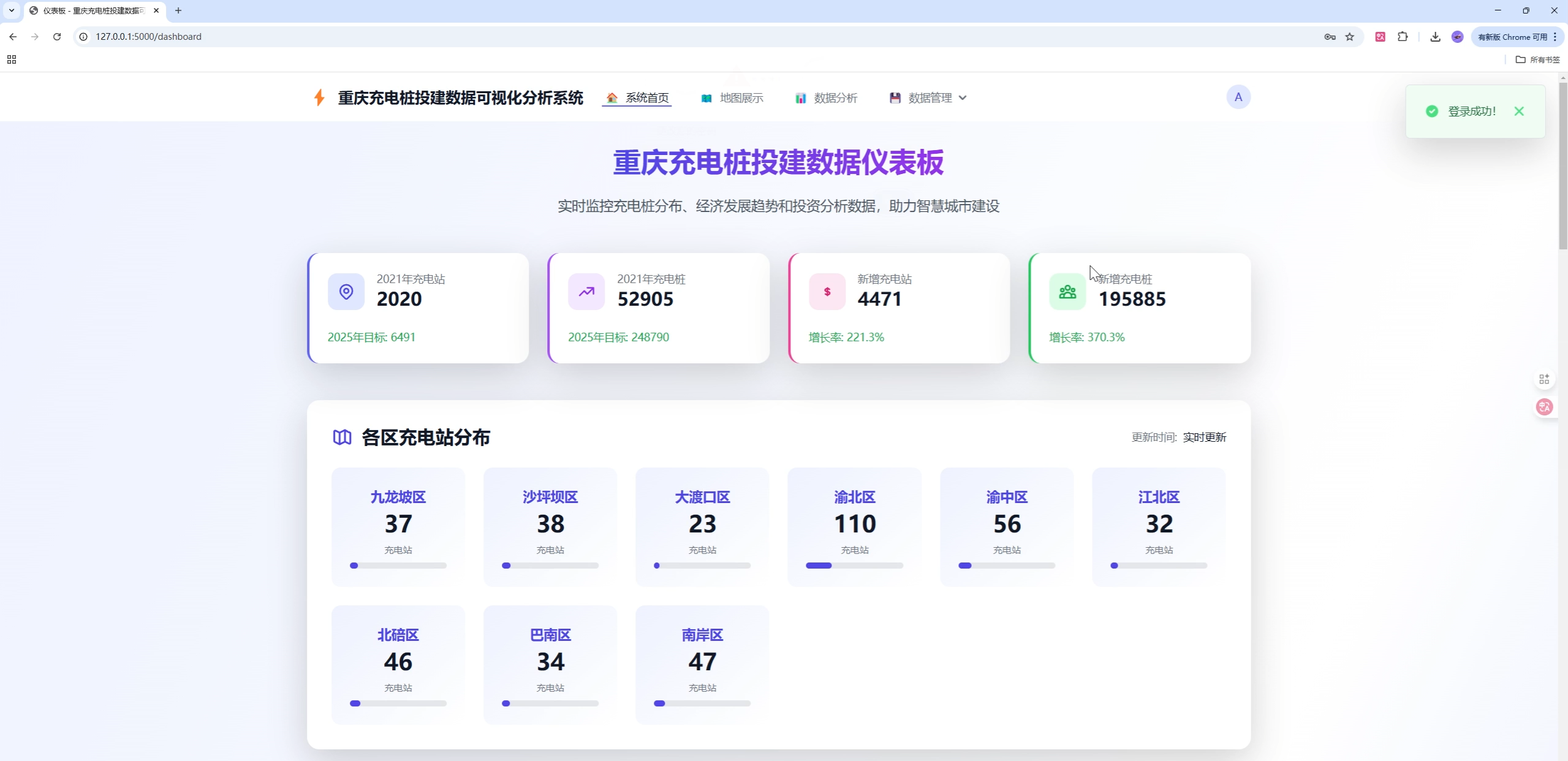

2. 仪表板数据概览

核心功能：

实时数据统计
图表可视化展示
关键指标监控
快速导航入口

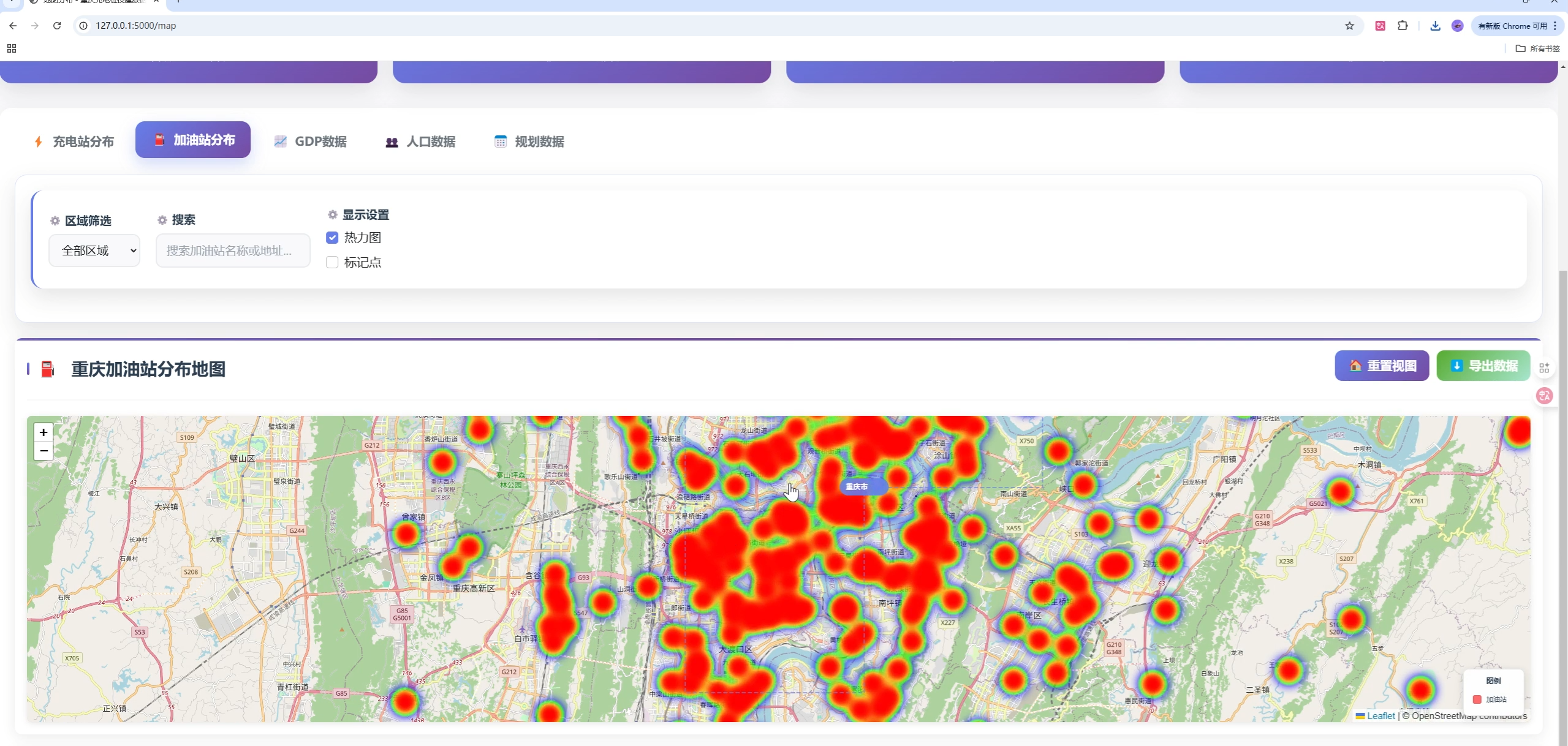

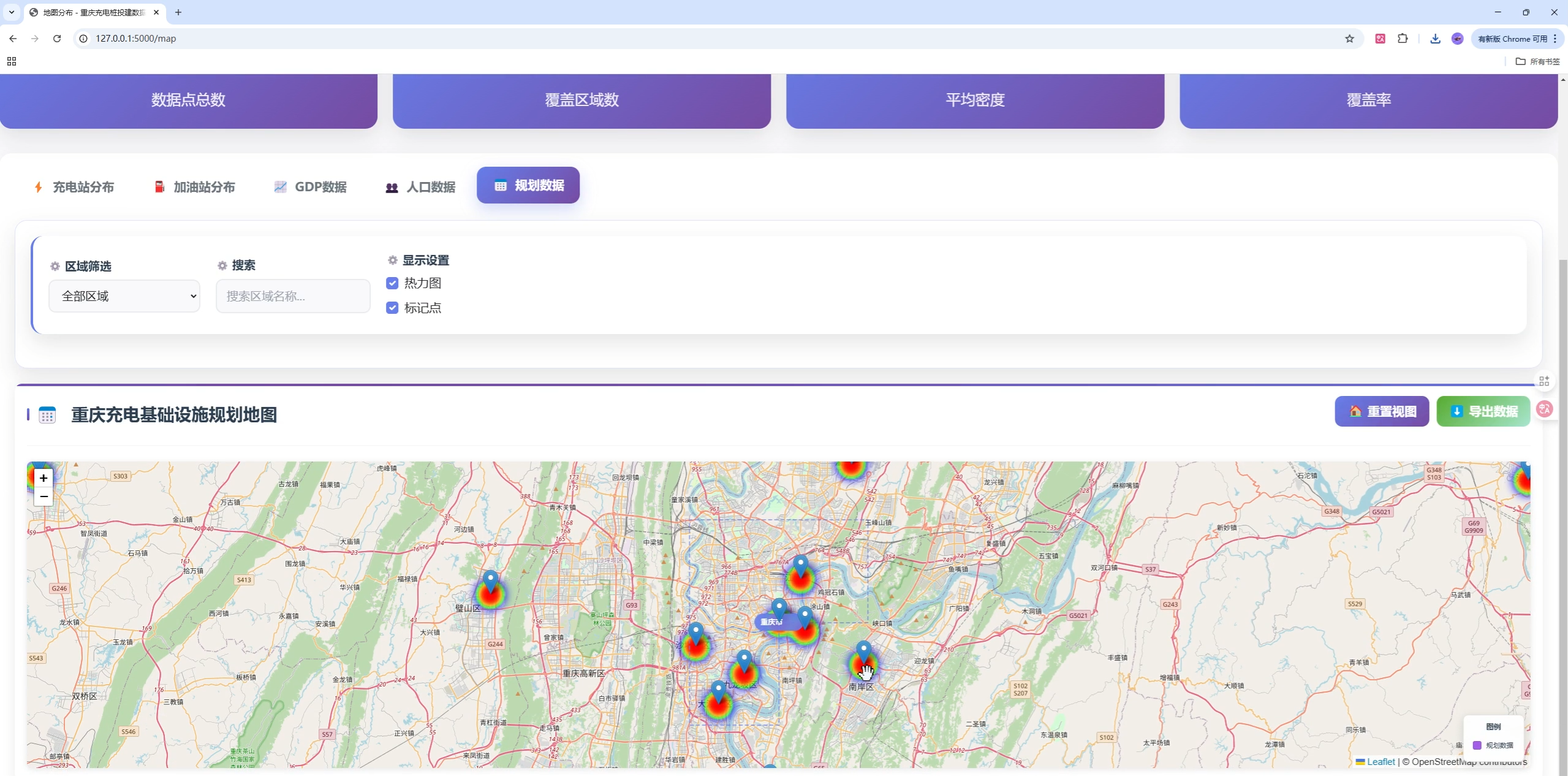

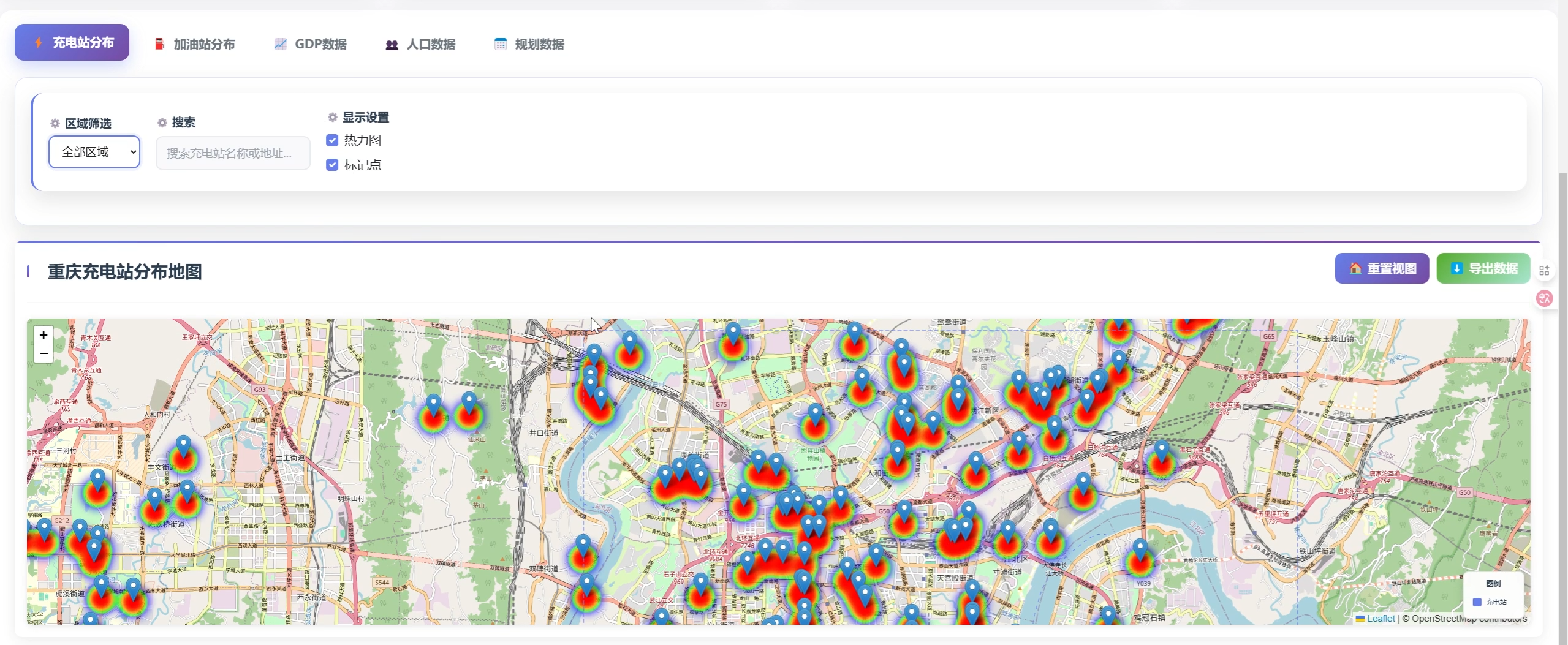

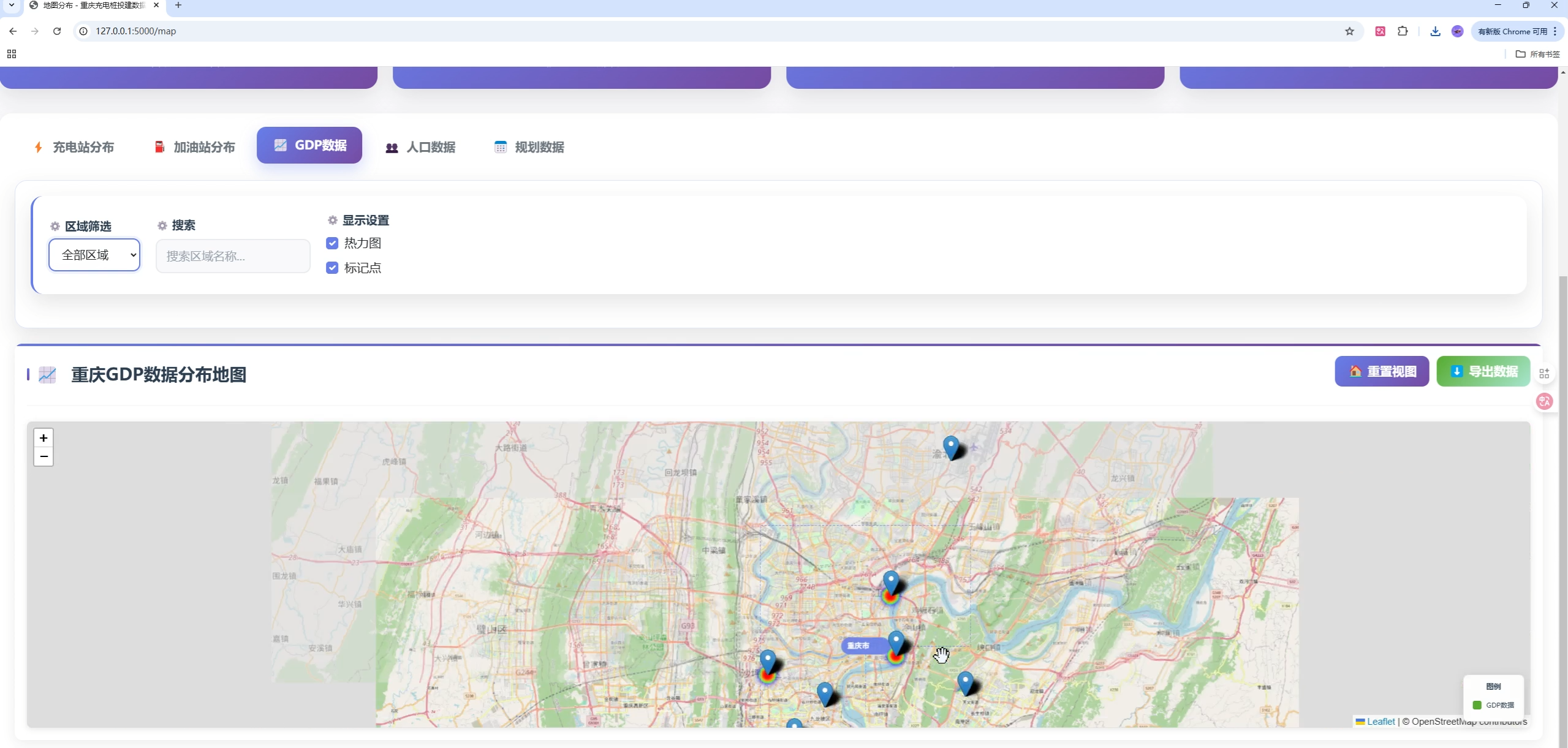

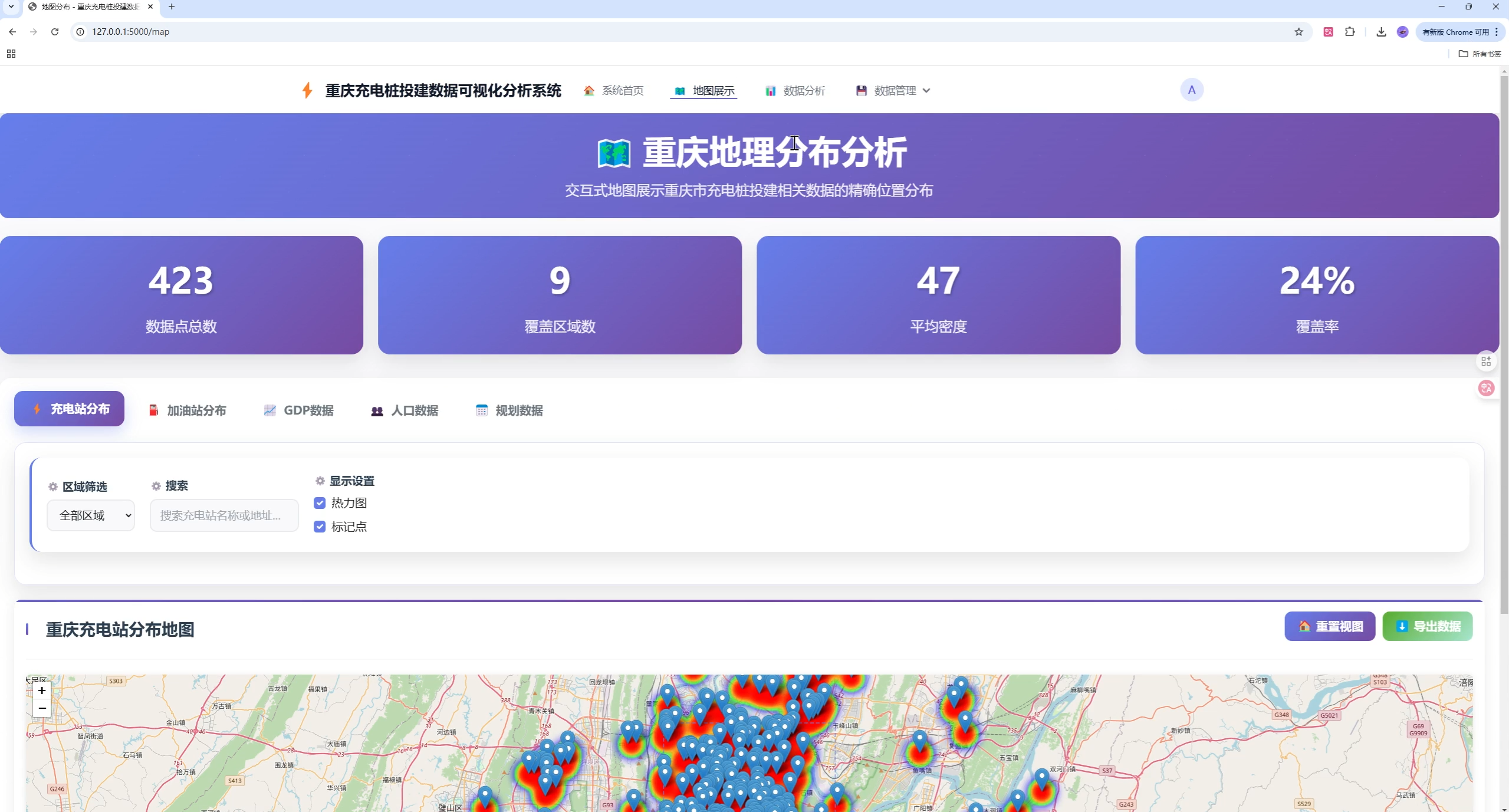

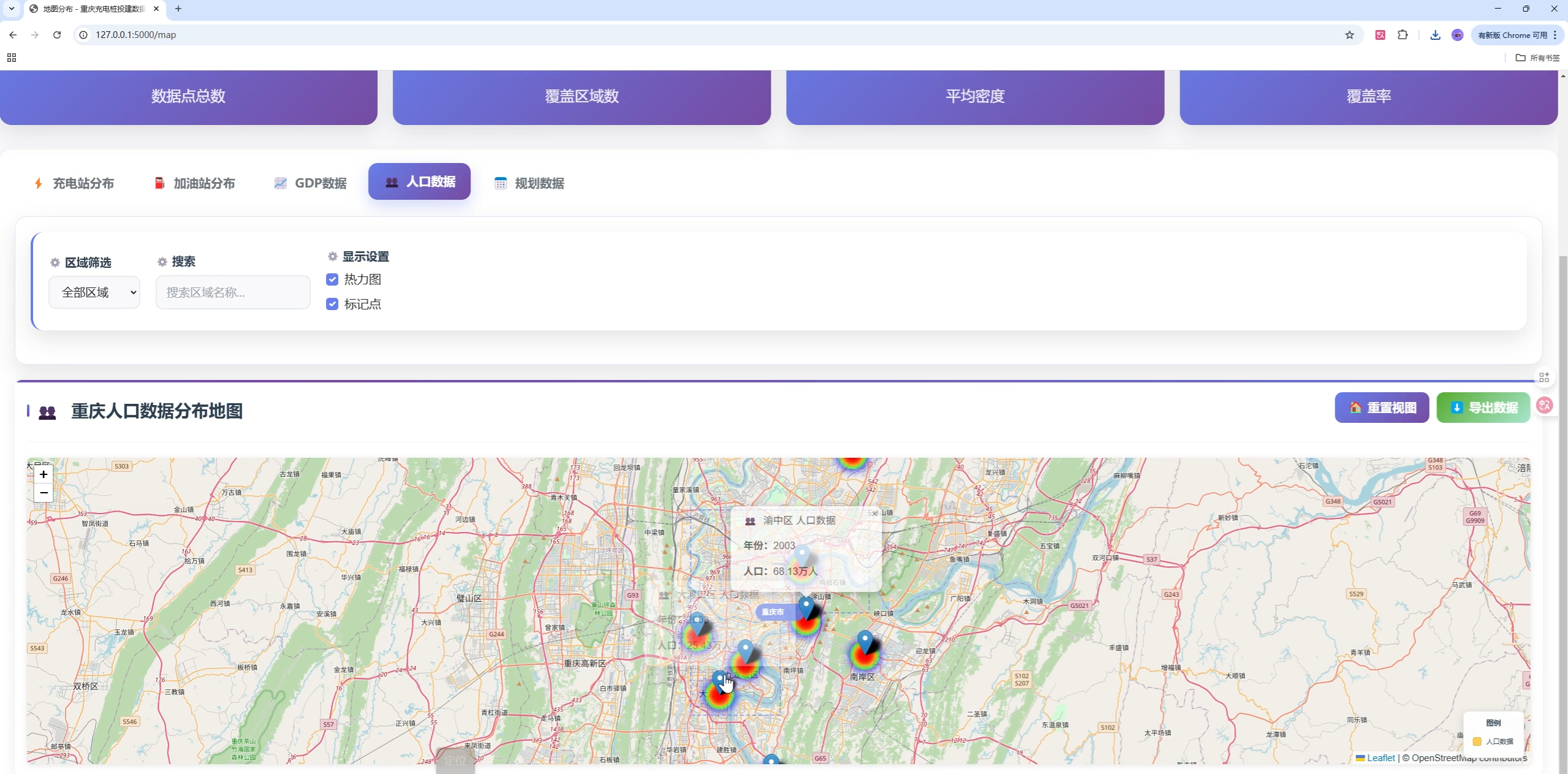

3. 地图分布展示

地图功能：

充电站位置标记
加油站分布展示
区域筛选功能
交互式操作

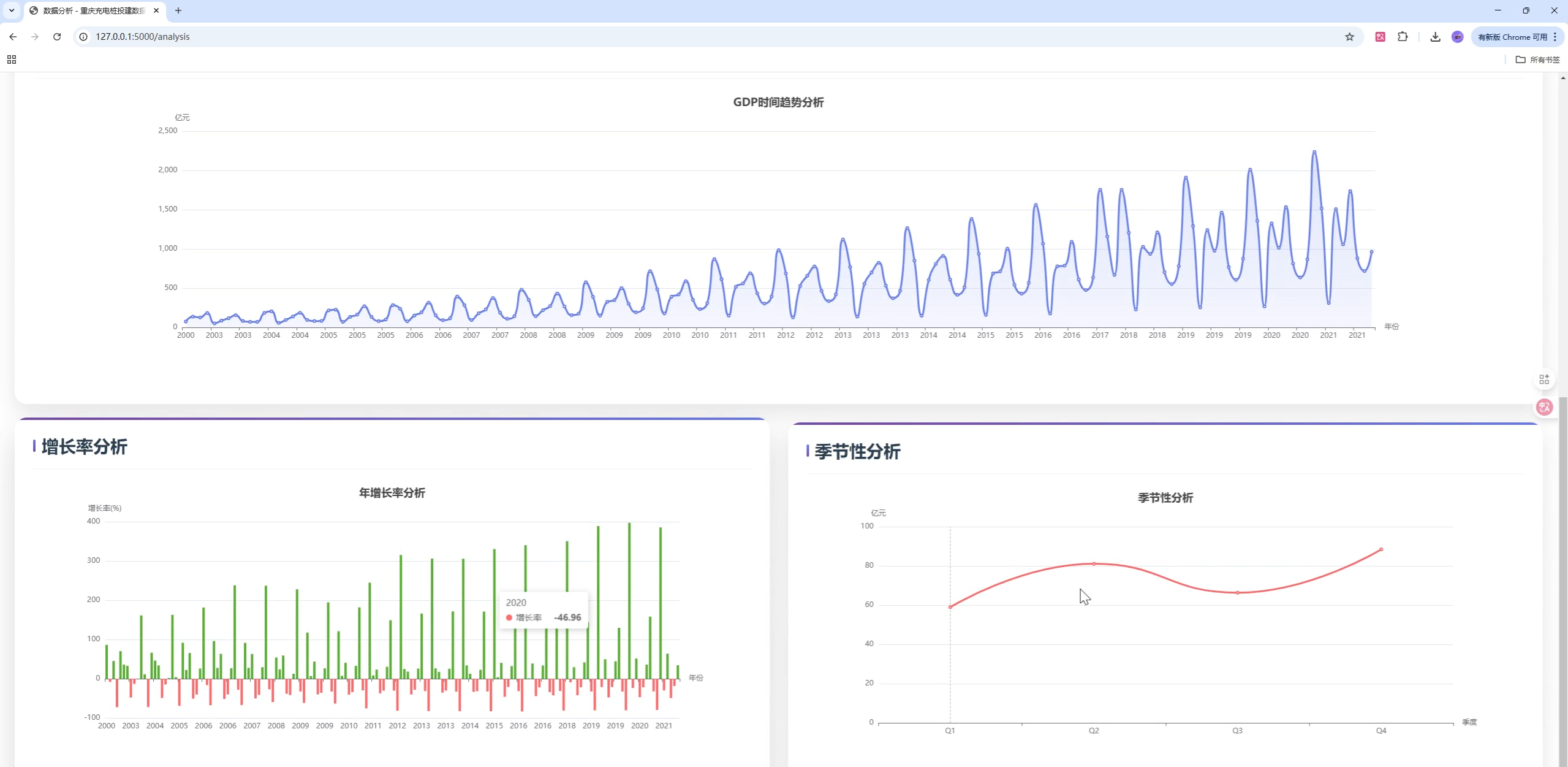

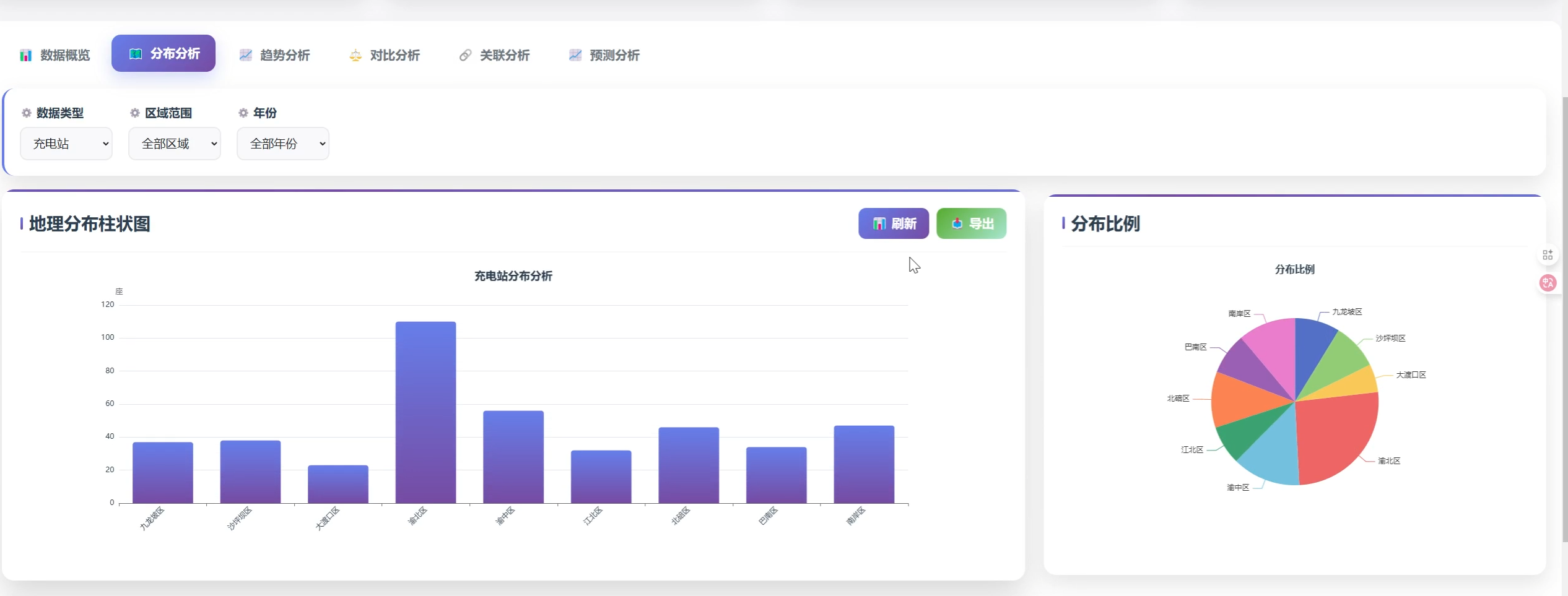

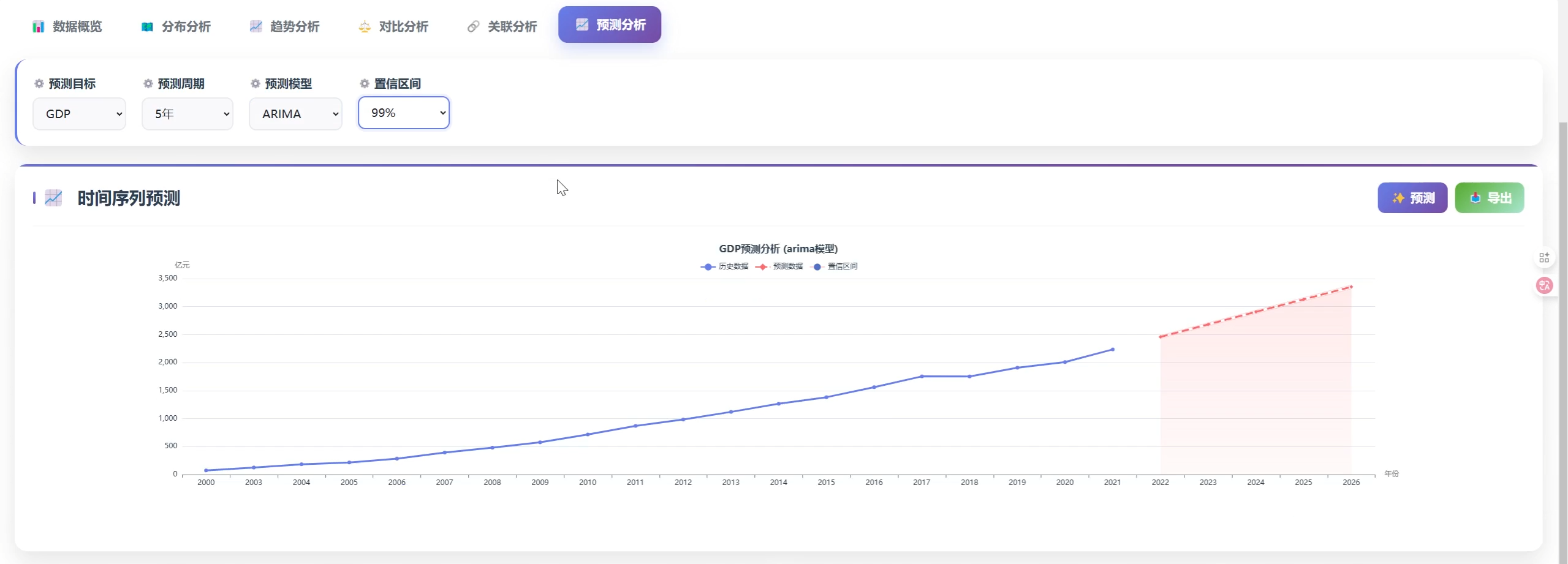

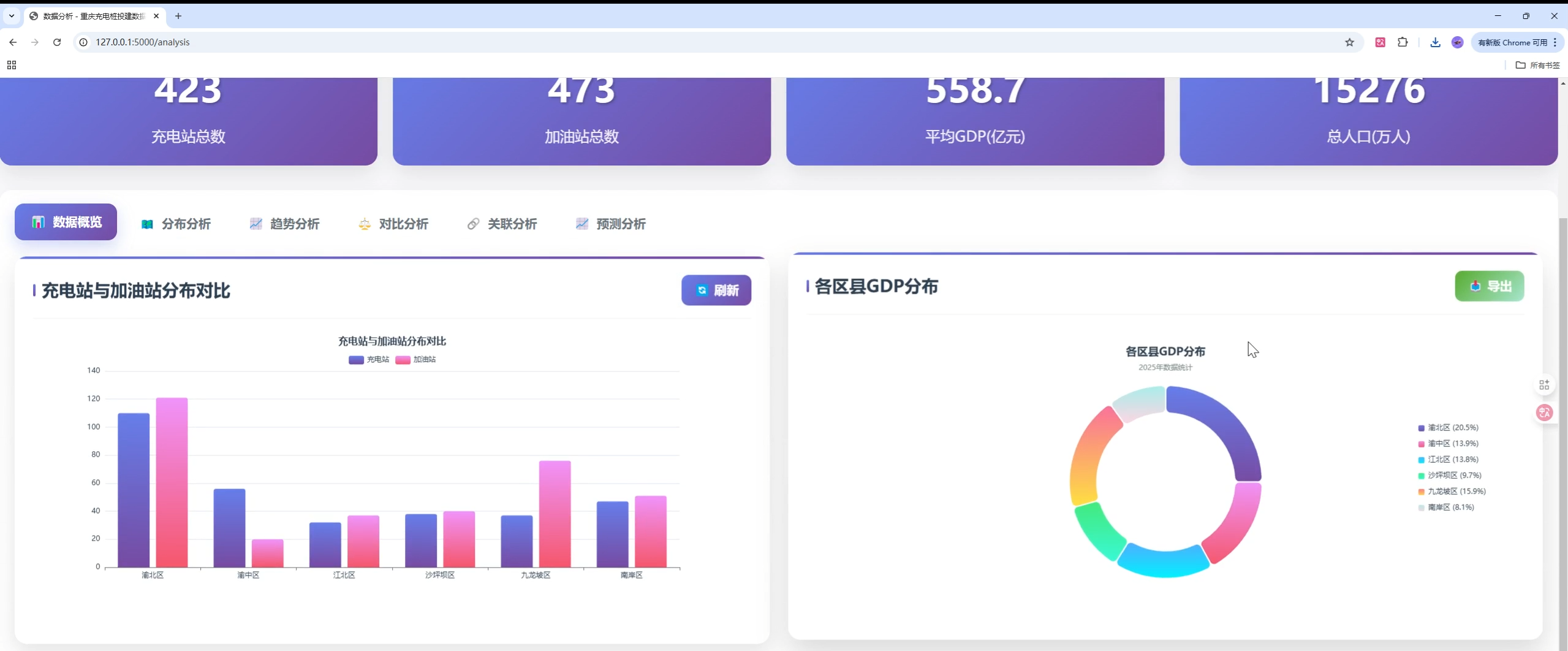

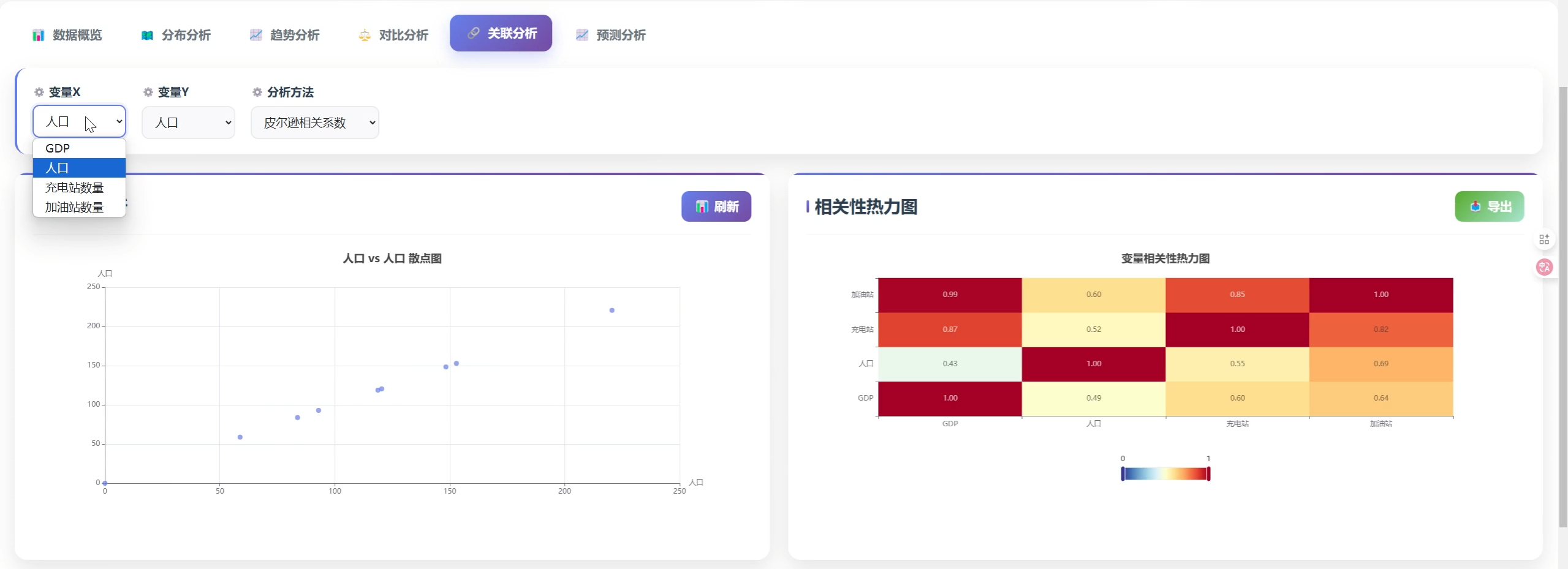

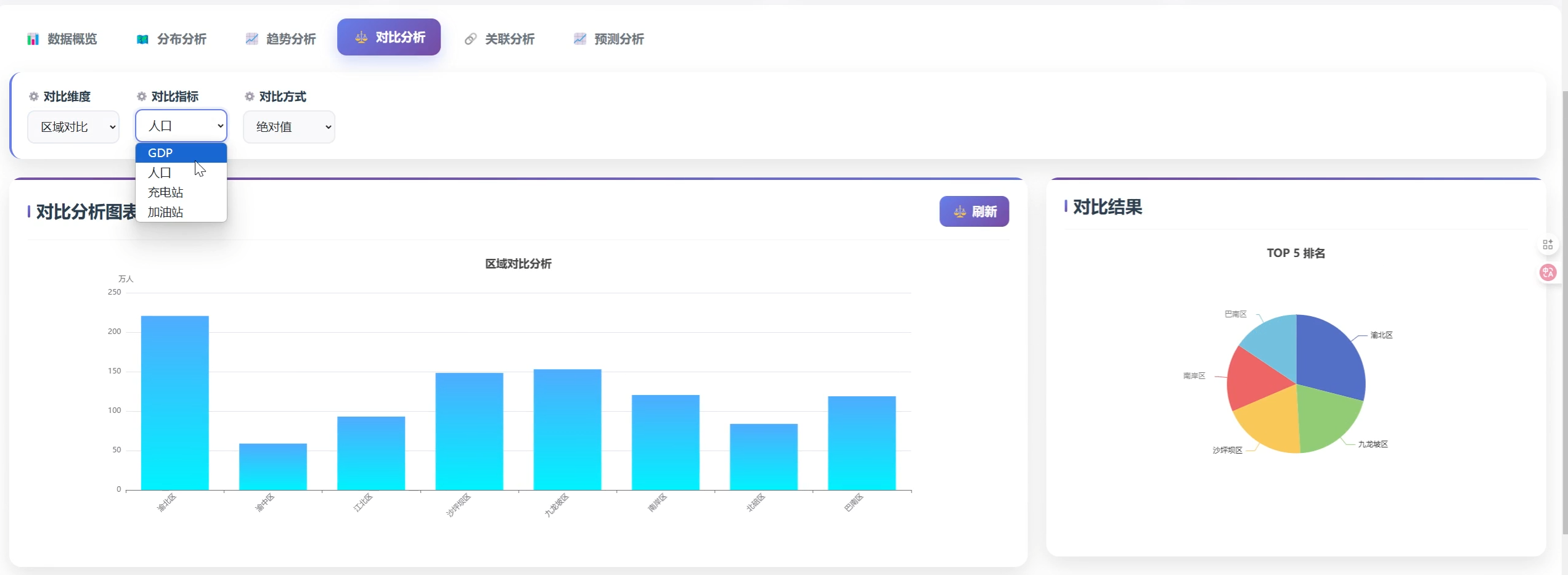

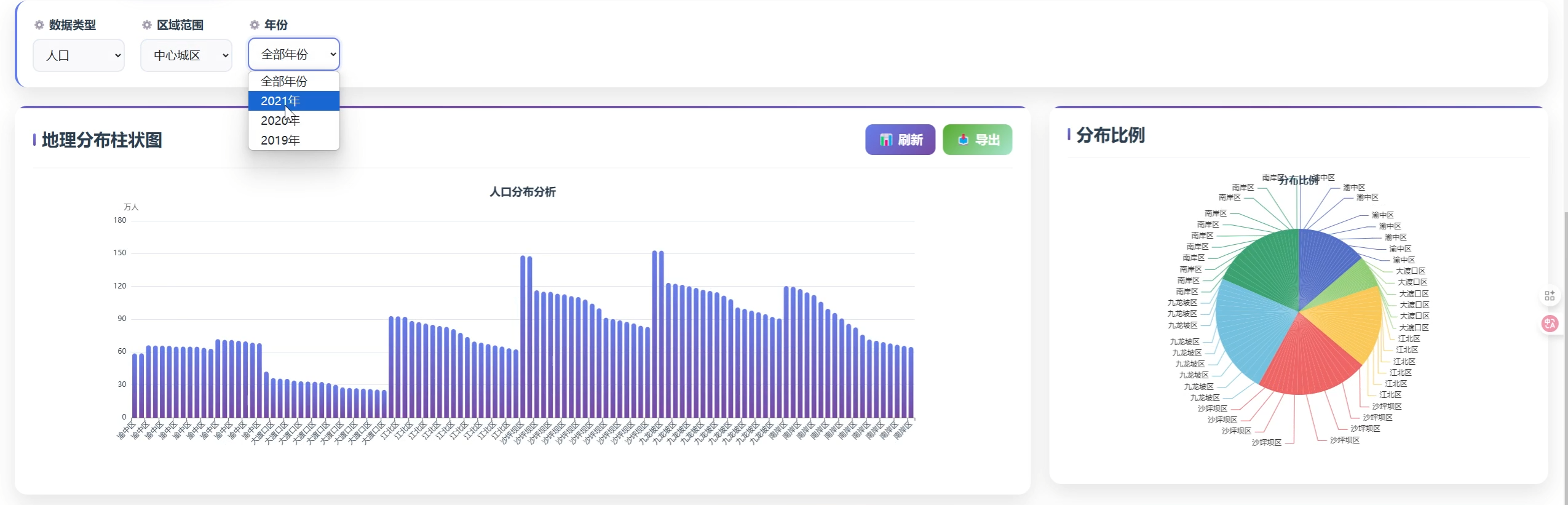

4. 数据分析页面

分析功能：

多维度数据图表
趋势分析预测
区域对比分析
智能决策支持

在这里插入图片描述

🚀 部署指南

开发环境部署

1. 环境准备

# 创建虚拟环境
python -m venv venv
source venv/bin/activate  # Linux/Mac
# 或
venv\Scripts\activate     # Windows# 安装依赖
pip install -r requirements.txt

2. 数据库配置

-- 创建数据库
CREATE DATABASE design_106_charging
CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci;-- 创建用户（可选）
CREATE USER 'charging_user'@'localhost' IDENTIFIED BY 'your_password';
GRANT ALL PRIVILEGES ON design_106_charging.* TO 'charging_user'@'localhost';
FLUSH PRIVILEGES;

3. 配置文件

# config.py
class Config:SECRET_KEY = 'your-secret-key-here'SQLALCHEMY_DATABASE_URI = 'mysql+pymysql://username:password@localhost/design_106_charging'SQLALCHEMY_TRACK_MODIFICATIONS = FalseWTF_CSRF_ENABLED = True

4. 启动应用

# 一键启动（推荐）
python start.py# 或手动启动
python run.py

生产环境部署

使用Gunicorn

# 安装Gunicorn
pip install gunicorn# 启动应用
gunicorn -w 4 -b 0.0.0.0:5000 --timeout 120 run:app

使用uWSGI

# 安装uWSGI
pip install uwsgi# 创建配置文件 uwsgi.ini
[uwsgi]
module = run:app
master = true
processes = 4
socket = /tmp/charging.sock
chmod-socket = 666
vacuum = true
die-on-term = true# 启动应用
uwsgi --ini uwsgi.ini

Nginx配置

server {listen 80;server_name your-domain.com;location / {proxy_pass http://unix:/tmp/charging.sock;proxy_set_header Host $host;proxy_set_header X-Real-IP $remote_addr;proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;}location /static {alias /path/to/your/app/static;expires 30d;}
}

⚡ 性能优化

1. 数据库优化

索引优化

-- 为常用查询字段添加索引
CREATE INDEX idx_charging_station_area ON charging_stations(area);
CREATE INDEX idx_charging_station_coords ON charging_stations(latitude, longitude);
CREATE INDEX idx_user_username ON users(username);

查询优化

# 使用分页查询
def get_charging_stations(page=1, per_page=20):return ChargingStation.query.paginate(page=page, per_page=per_page, error_out=False)# 使用缓存
from functools import lru_cache@lru_cache(maxsize=128)
def get_area_stats():return db.session.query(ChargingStation.area,func.count(ChargingStation.id).label('count')).group_by(ChargingStation.area).all()

2. 前端优化

静态资源优化

<!-- 使用CDN加速 -->
<script src="https://cdn.jsdelivr.net/npm/echarts@5.4.3/dist/echarts.min.js"></script>
<script src="https://cdn.jsdelivr.net/npm/leaflet@1.9.4/dist/leaflet.js"></script><!-- 启用Gzip压缩 -->
<!-- 在Nginx中配置 -->
gzip on;
gzip_types text/plain text/css application/json application/javascript;

懒加载实现

// 图片懒加载
function lazyLoadImages() {const images = document.querySelectorAll('img[data-src]');const imageObserver = new IntersectionObserver((entries, observer) => {entries.forEach(entry => {if (entry.isIntersecting) {const img = entry.target;img.src = img.dataset.src;img.classList.remove('lazy');imageObserver.unobserve(img);}});});images.forEach(img => imageObserver.observe(img));
}

3. 缓存策略

Redis缓存

import redis
from flask_caching import Cache# 配置Redis缓存
cache = Cache(config={'CACHE_TYPE': 'redis','CACHE_REDIS_URL': 'redis://localhost:6379/0'
})# 使用缓存装饰器
@cache.memoize(timeout=300)
def get_dashboard_stats():# 缓存5分钟的统计数据return calculate_dashboard_stats()
