用Python绘制SM2国密算法椭圆曲线：一场数学与视觉的盛宴

news 2025/8/1 5:55:03

引言：当密码学遇上数据可视化

在现代密码学领域，椭圆曲线密码学(ECC)因其卓越的安全性和效率而备受青睐。中国的SM2算法作为国家密码管理局发布的商用密码标准，正是基于椭圆曲线理论。今天，我将带您通过Python代码，将抽象的SM2椭圆曲线sm2p256v1转化为直观的视觉图形，让您既能理解其数学本质，又能欣赏到密码学的美学价值。

一、SM2椭圆曲线的数学基础

1.1 什么是椭圆曲线密码学？

椭圆曲线密码学是基于椭圆曲线数学理论的公钥加密体系。与传统的RSA相比，ECC能在更短的密钥长度下提供同等的安全性。SM2采用的sm2p256v1曲线定义在素数域GF(p)上，其标准方程为：

y2=x3+ax+b (mod p)y2=x3+ax+b (mod p)

1.2 SM2曲线关键参数

我们的代码中定义了这些核心参数：

p = 0xFFFFFFFEFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00000000FFFFFFFFFFFFFFFF
a = 0xFFFFFFFEFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00000000FFFFFFFFFFFFFFFC
b = 0x28E9FA9E9D9F5E344D5A9E4BCF6509A7F39789F515AB8F92DDBCBD414D940E93
Gx = 0x32C4AE2C1F1981195F9904466A39C9948FE30BBFF2660BE1715A4589334C74C7
Gy = 0xBC3736A2F4F6779C59BDCEE36B692153D0A9877CC62A474002DF32E52139F0A0

这些256位的大整数确保了SM2算法的安全性，但也给可视化带来了挑战——我们需要对其进行合理的缩放才能在图形中展示。

二、Python可视化实现详解

2.1 准备工作：导入库与设置画布

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Ellipse# 创建10x10大小的图形
fig, ax = plt.subplots(figsize=(10, 10))# 设置黑色背景（科技感十足）
fig.patch.set_facecolor('black')
ax.set_facecolor('black')

这里我们选择了黑色背景，不仅因为它在视觉上更吸引人，还因为黑色背景能更好地突出青色的曲线和红色的基点。

2.2 曲线计算的巧妙处理

由于原始参数值非常大（256位），我们采用了两种创新方法：

坐标缩放：将256位的坐标值按比例缩小到[-2,2]区间
参数简化：对a和b取模1000，保留曲线形状特征但降低计算复杂度

# 创建网格
x = np.linspace(-2, 2, 1000)
y = np.linspace(-2, 2, 1000)
X, Y = np.meshgrid(x, y)# 近似计算曲线方程
Z = Y**2 - X**3 - (a % 1000)*X - (b % 1000)

2.3 绘制曲线与标记基点

# 绘制青色轮廓线
ax.contour(X, Y, Z, [0], colors='cyan', linewidths=2)# 标记基点G（红色圆点）
scaled_Gx = (Gx / (2**256)) * 4 - 2
scaled_Gy = (Gy / (2**256)) * 4 - 2
ax.plot(scaled_Gx, scaled_Gy, 'ro', markersize=8)
ax.text(scaled_Gx, scaled_Gy+0.1, 'G', color='red', fontsize=12, ha='center')

基点G在SM2算法中至关重要，它是生成公钥的起点，也是加密运算的基础。

2.4 增强视觉效果的艺术元素

为了增加图形的视觉吸引力，我们添加了10个随机半透明椭圆：

for i in range(10):ellipse = Ellipse(xy=(np.random.uniform(-1.5, 1.5), np.random.uniform(-1.5, 1.5)),width=np.random.uniform(0.3, 0.8),height=np.random.uniform(0.3, 0.8),angle=np.random.uniform(0, 360),color=plt.cm.hsv(i/10),alpha=0.3)ax.add_patch(ellipse)

这些彩色的椭圆不仅美观，还象征着椭圆曲线密码学中"椭圆"的数学概念。

三、图形解读与参数说明

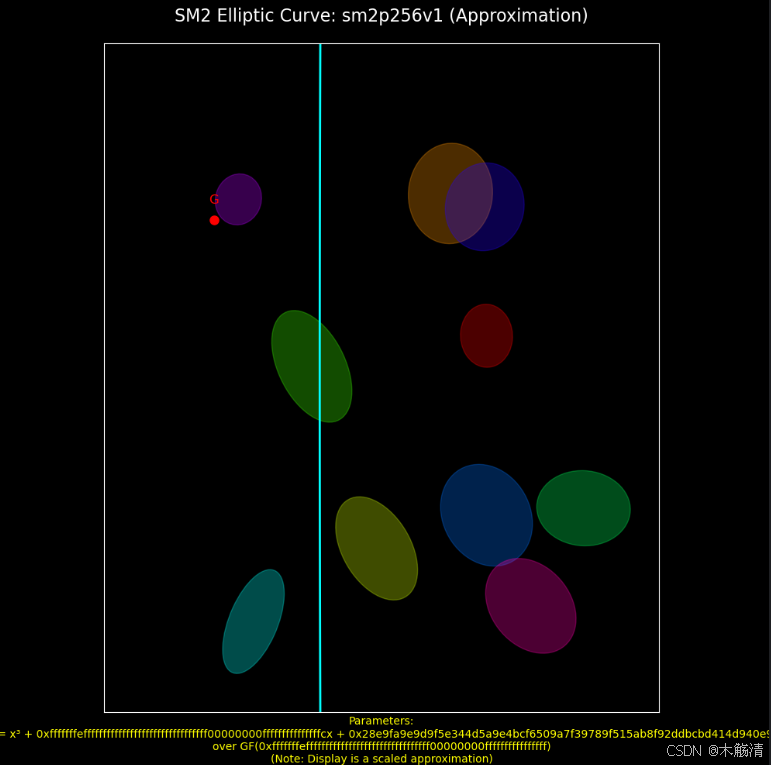

在图形的底部，我们添加了详细的参数说明：

ax.text(0, -2.3, f'Parameters:\n'f'y² = x³ + {hex(a)}x + {hex(b)}\n'f'over GF({hex(p)})\n''(Note: Display is a scaled approximation)',color='yellow', ha='center', fontsize=10)

这段说明清晰地展示了：
