FFmpeg，如何插入SEI自定义数据
FFmpeg，如何插入SEI自定义数据
一、什么是SEI？
SEI（Supplemental Enhancement Information，补充增强信息）是H.264/H.265视频编码标准中的一种元数据载体，它允许在视频流中嵌入额外的信息，如时间戳、人脸框、设备信息等增强信息。
与视频帧数据不同，SEI信息不是解码必需的，但可以用于增强播放体验或传递辅助信息。
二、AVPacket中插入SEI
在ffmpeg中，H264裸流的数据，一个 AVPacket 可能包含多个 NALU，它们之间通过起始码 0x00 00 00 01 或 0x00 00 01 分隔。

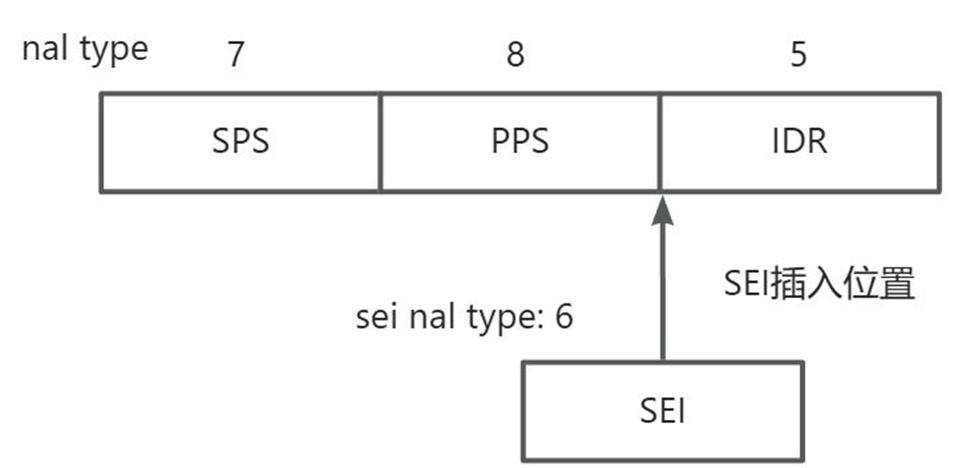

一个AVPacket中的关键帧数据包含SPS、PPS、IDR，而SEI的插入位置在PPS之后，IDR之前，如下图所示。
三、如何构建一个SEI NALU
1、SEI NALU格式
SEI NALU由起始码(0x00 00 00 01)、nal head(0x06)、payload type(0x05)、UVLC编码字节数、rbsp_data组成。其中rbsp_data由uuid(16字节)、payload、结束标记(0x80)组成，具体格式如下图所示。
| 说明 | 示例值或长度 | |
| Start Code | 起始码（Annex-B 格式） | 0x00000001 |
| NAL Header | NAL 类型为 SEI | 0x06 |
| SEI Payload Type | 固定为 5，表示未注册用户数据 | 0x05 |
| SEI Payload Size | 整个 payload 长度（字节） | 如 0x2F（47） |
| UUID | 16 字节，唯一标识数据类型 | 如 dc45e9bd... |
| Payload Content | 自定义数据内容（如字符串） | 如 "hello" |
| RBSP Trailing Bits | 固定结尾对齐字节 | 0x80 |
2、UVLC编码字节数
UVLC（Unsigned Variable Length Coding）是H.264/H.265标准中用于编码SEI的payload_size和payload_type的压缩算法，其核心特点是：
- 无符号整数编码：仅处理非负整数
- 前缀码结构：通过0xFF标记实现变长
- 自描述性：解码器无需预知长度即可解析
若值 < 0xFF：用1字节直接表示
value = 100 → 0x64
若值 ≥ 0xFF：
- 第1字节固定为0xFF
- 剩余值递归编码（value -= 255）
value = 300 → 0xFF 0x2D (300 = 255 + 45)
value = 550 → 0xFF 0xFF 0x28 (550 = 255 + 255 + 40)
四、参考信息
1、NALU类型
NALU 的类型，共 32 种（0-31），常见类型如下表：
| NALU 类型 | 说明 | |
| 0 | 未指定 | 保留，不使用 |
| 1 | 非 IDR 图像的片（Slice） | P 帧或 B 帧的 Slice 数据 |
| 2 | 数据分区 A | 用于分片编码，存放重要的运动信息 |
| 3 | 数据分区 B | 存放次要的运动信息 |
| 4 | 数据分区 C | 存放残差数据 |
| 5 | IDR 图像的片（Slice） | 立即刷新图像（关键帧）的 Slice 数据，解码时需清空参考帧缓冲区 |
| 6 | SEI（补充增强信息） | 包含额外信息（如时间戳、用户数据），不影响基本解码 |
| 7 | SPS（序列参数集） | 包含视频序列的全局参数（如分辨率、profile 等） |
| 8 | PPS（图像参数集） | 包含图像级参数（如量化参数、熵编码方式） |
| 9 | 访问单元分隔符 | 标记视频帧的开始 |
| 10 | 序列结束符 | 标记视频序列的结束 |
| 11 | 流结束符 | 标记整个码流的结束 |
| 12 | 填充数据 | 用于增加码流长度（如测试场景） |
| 13-23 | 保留 | 用于 H.264 的扩展功能 |
| 24-31 | 未指定 | 通常用于 RTP 等网络协议的封装 |
2. RBSP（Raw Byte Sequence Payload）
RBSP 是 NALU 的负载数据，包含 VCL 层的压缩信息（如 Slice 数据、参数集内容）。它由SODB（String of Data Bits） 经过处理后得到：
SODB：VCL 层输出的原始比特流（如预测残差、运动矢量等）；
RBSP：在 SODB 末尾添加停止位（1 个 "1" 比特后跟若干 "0" 比特），使其字节对齐，形成 RBSP。
3、关键 NALU 类型详解
3.1 SPS（序列参数集，nal_unit_type=7）
SPS 是视频序列的全局配置，包含影响整个序列的参数，解析时需优先处理。常见参数如下：
// SPS参数示例（部分关键参数）
profile_idc // 编码profile（如Baseline=66，Main=77，High=100）
level_idc // 编码level（如3.0=30，3.1=31）
seq_parameter_set_id // SPS的ID（用于关联PPS）
chroma_format_idc // 色度格式（如1=4:2:0，2=4:2:2，3=4:4:4）
bit_depth_luma_minus8 // 亮度位深度（通常为8）
bit_depth_chroma_minus8 // 色度位深度（通常为8）
log2_max_frame_num_minus4 // 最大帧号的对数（用于计算帧号范围）
pic_order_cnt_type // 图像顺序计数类型（0-2，控制POC的计算方式）
max_num_ref_frames // 最大参考帧数量
pic_width_in_mbs_minus1 // 视频宽度（以宏块为单位，实际宽度=(值+1)*16）
pic_height_in_map_units_minus1 // 视频高度（以宏块为单位）
frame_mbs_only_flag // 是否仅帧编码（0=支持帧/场混合，1=仅帧）
3.2 PPS（图像参数集，nal_unit_type=8）
PPS 定义单幅图像的参数，依赖于 SPS，常见参数如下：
// PPS参数示例（部分关键参数）
pic_parameter_set_id // PPS的ID
seq_parameter_set_id // 关联的SPS的ID
entropy_coding_mode_flag // 熵编码方式（0=CAVLC，1=CABAC）
num_ref_idx_l0_default_active_minus1 // 默认的前向参考帧列表长度
num_ref_idx_l1_default_active_minus1 // 默认的后向参考帧列表长度
weighted_pred_flag // 是否使用加权预测（对P帧）
weighted_bipred_idc // 双向预测加权模式（0-2）
pic_init_qp_minus26 // 初始量化参数（QP=值+26）
deblocking_filter_control_present_flag // 是否存在去块滤波控制信息
3.3. IDR Slice（即时解码刷新，nal_unit_type=5）
IDR Slice 是一种特殊的 I Slice，属于关键帧：
解码 IDR Slice 时，解码器会清空所有参考帧缓冲区，确保后续帧的解码不依赖之前的错误帧，从而终止错误传播。
IDR Slice 必须包含完整的帧内预测信息，不依赖其他帧。
3.4. 非 IDR Slice（nal_unit_type=1）
包括 P Slice 和 B Slice：
P Slice：依赖前向参考帧（已解码的 I/P 帧）进行预测；
B Slice：依赖双向参考帧（前向和后向的 I/P 帧）进行预测，压缩效率更高。
3.5. SEI（补充增强信息，nal_unit_type=6）
携带与解码无关的辅助信息，常见类型：
时间戳信息（如 NTP 时间）；
用户数据（如字幕、水印）；
场景切换标记；
码流统计信息。
具体实现方式参见：
https://gitee.com/hanshuang741852/mem-push-stream
https://gitee.com/hanshuang741852/mem-push-stream
