Excel制作滑珠图、哑铃图

Excel制作滑珠图、哑铃图

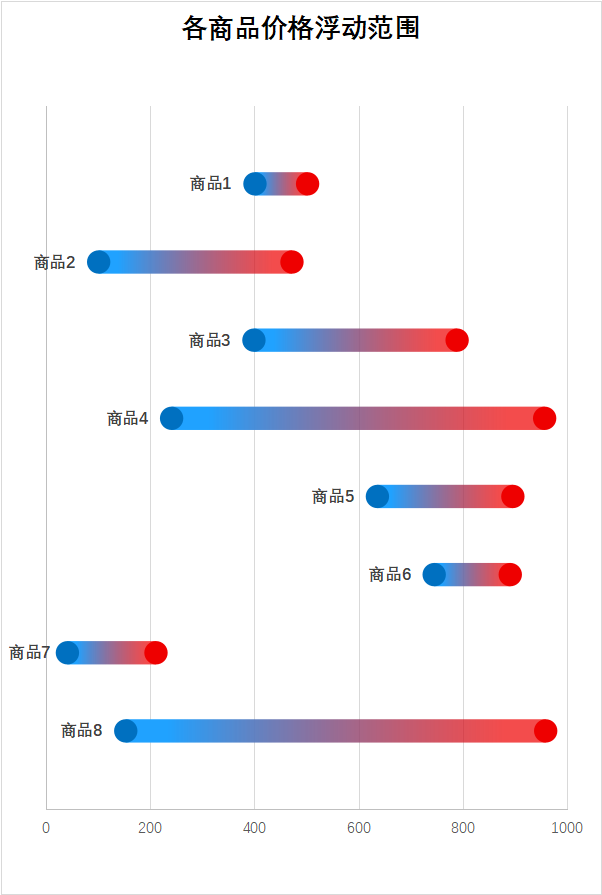

效果展示

在较长时间周期内，很多参数都是在一定范围内浮动的，并不是一成不变的，为了直观表达各类别的浮动范围，使用“滑珠图”就是一个不错的选择，当滑珠图两侧均有珠子的时候，又称为“哑铃图”。

操作步骤

本文就继续商品分析的数据演示制作方法

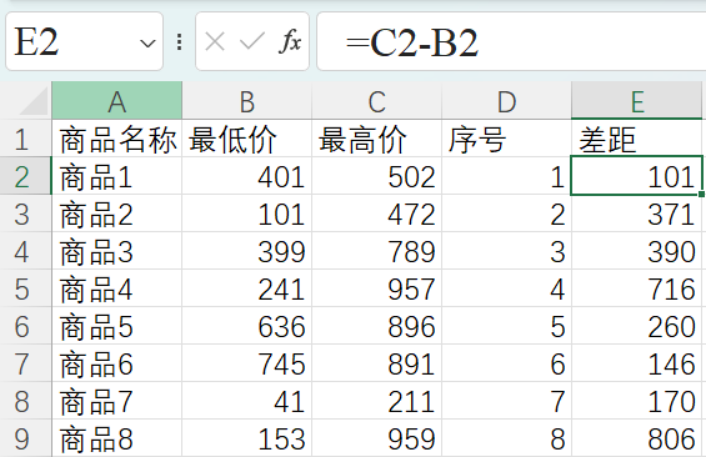

1.制作辅助列，序号即排序，差距就是最高价和最低价的价差

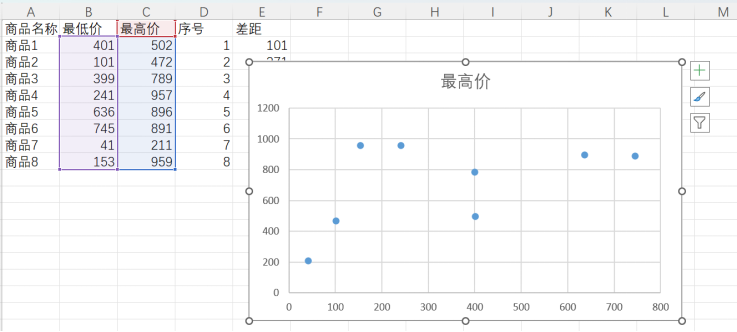

2.创建散点图

2.1随便选择至少1列数据，创建散点图。

之所以随便是因为系统很难直接生成我们想要的图，后面需要手动修改数据

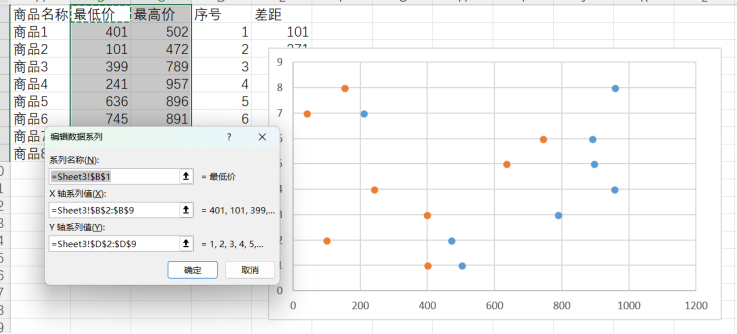

2.2修改散点图数据

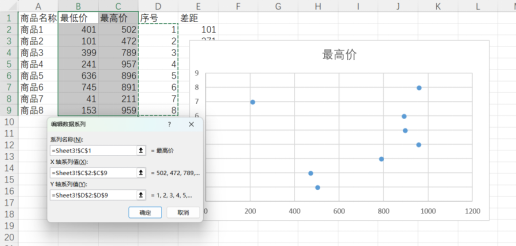

右键单击图表=>选择数据=>修改数据 将散点图X轴敢为最高价，Y轴序号

同样的方法，选择添加数据，将最低价添加到图表中

3.添加并设置误差线

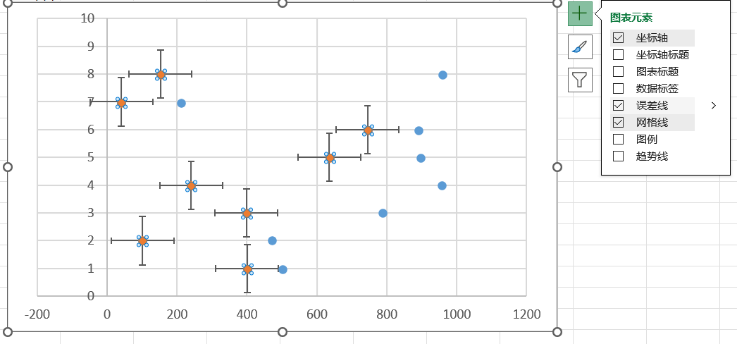

3.1选择最低价标记点，添加误差线

选择最高价也可以，在3.2步骤中勾选负偏差即可

选择垂直方向误差线按delect删除

3.2设置误差线

勾选正偏差、无端线，误差量勾选自定义，选择差距列数据

4.美化图表

4.1修改散点图标记点

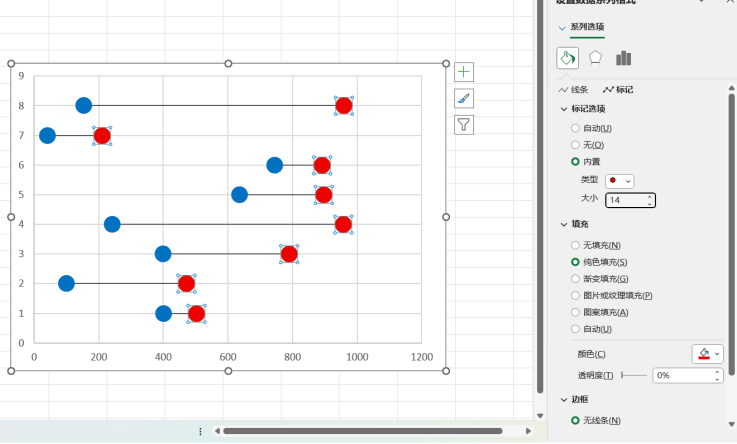

选择散点图标记点，根据需要设置标记带你大小和颜色

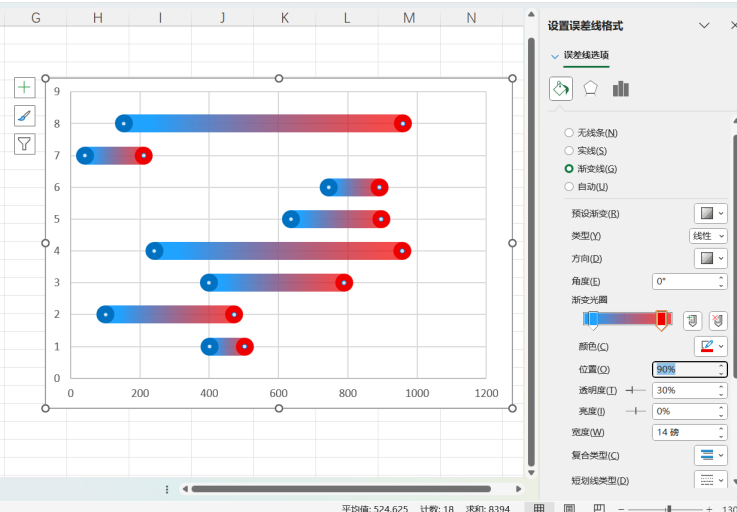

4.2 修改误差线

根据自己喜好修改误差线的颜色，为表示过度，这里将其改为从蓝到红的渐变色，并设置了一定程度的透明度 误差线的宽度设置同散点图标记点大小一致

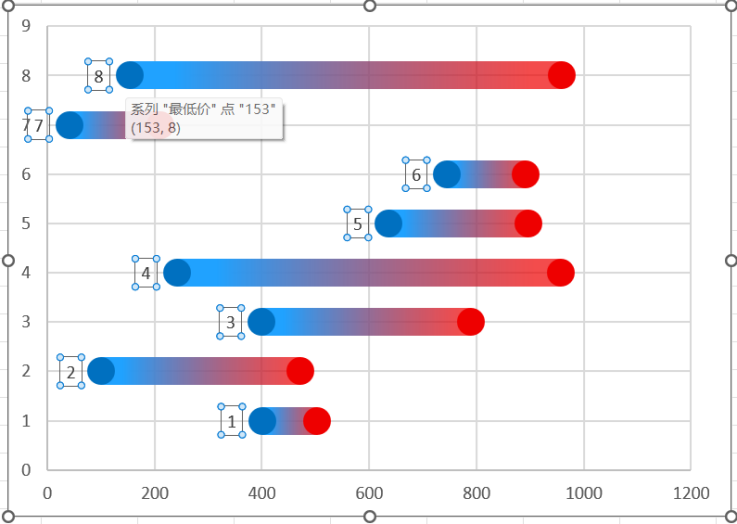

4.3增加数据标签

选择最低价增加数据标签（选择最高价也一样，将标记点色湖之到右侧即可） 并将数据标签改到标记点左侧

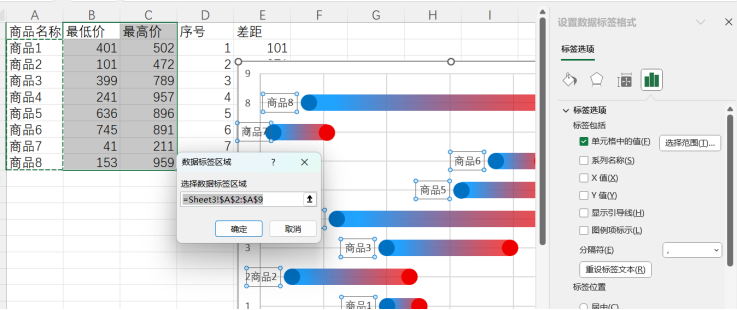

右键单击数据标签，将其改为商品名称

4.4 由于商品1在最下面，商品8在最上面，不符合阅读习惯，这里进行调整，在实际情况下，基本不会遇到这类问题，此步骤可以忽略。

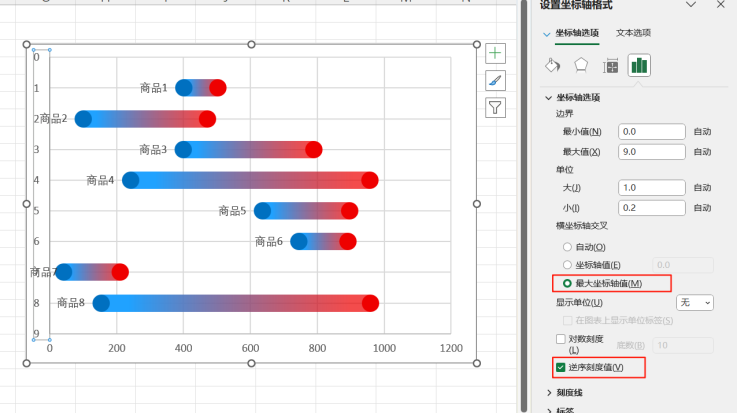

选择Y坐标轴，勾选逆序列刻度，这时候X轴会来到图表上方，横坐标交叉需勾选 最大坐标值

4.5取消Y轴数据标签

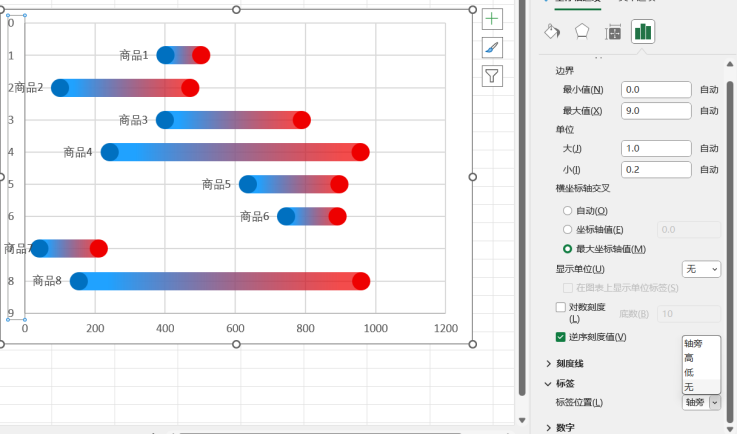

选择Y轴，数据标签选择 无

4.6根据需要和个人偏好进行其他设置

图中删除了横向网格线，增设了图表标题
