【H264视频编码】一、基本概念

1、压缩比（约1/100）

压缩比受多种因素影响，通常可以达到 20:1 到 100:1 甚至更高，具体取决于编码配置和视频内容。

（1）压缩比范围

• 典型场景：

  • 无损压缩：约 2:1（H.264也支持无损模式，但压缩比较低）。
  • 有损压缩：
    • 普通视频（如影视、会议）：50:1 ~ 100:1（例如1080p视频从原始RGB的1.2Gbps压缩到2~10Mbps）。
    • 高动态/复杂场景：20:1 ~ 50:1（如体育赛事、快速动作画面）。
    • 低动态/简单场景：100:1 以上（如静态幻灯片或动画）。

• 对比原始数据：

  • 未压缩的1080p@30fps视频（8-bit YUV 4:2:0）约需(RGB数据：1920x1080x30x8x3≈1.49Gbps，YUV420数据：1920x1080x30x8x1.5≈746Mbps) 1.2Gbps，经H.264编码后可降至：
    • 高质量：5~10 Mbps（压缩比约120:1 ~ 240:1）。
    • 流媒体/在线视频：2~5 Mbps（压缩比约240:1 ~ 600:1）。
    • 低码率场景：1 Mbps以下（压缩比可达1000:1以上，但画质显著下降）。

（2）影响压缩比的关键因素

• 编码配置：

  • 帧间预测（Inter-frame）：利用时间冗余（如P帧/B帧），大幅提升压缩比。
  • 帧内预测（Intra-frame）：仅压缩空间冗余（如I帧），压缩比低于帧间预测。
  • GOP结构：长GOP（如IPPP）比短GOP（如IBBP）压缩效率更高，但对随机访问不友好。
  • 量化参数（QP）：QP值越高，压缩比越大，但画质损失更明显。

• 视频内容特性：

  • 空间冗余：静态背景（如新闻播报）比复杂纹理（如森林）更易压缩。
  • 时间冗余：低运动视频（如讲座）比高运动（如足球赛）压缩比更高。
  • 分辨率与帧率：高分辨率视频（如4K）通过下采样可进一步提高压缩效率。

• 编码工具：

  • CABAC（熵编码）：比CAVLC提升约10%~15%的压缩率。
  • 多参考帧与宏块划分：灵活划分（16x16到4x4）优化压缩效率。

（3）与其他编码标准的对比

• H.264 vs. H.265（HEVC）：
  H.265在相同画质下可比H.264提升约30%~50%的压缩比，但计算复杂度更高。

• H.264 vs. VP9/AV1：
  AV1在低码率下比H.264提升约30%以上，但兼容性和编码速度较差。

（4）实际应用中的压缩比示例

应用场景	原始数据速率	H.264编码后码率	压缩比
蓝光视频（1080p）	1.2 Gbps	20~40 Mbps	30:1~60:1
YouTube 1080p（高清）	1.2 Gbps	4~8 Mbps	150:1~300:1
视频会议（720p）	0.5 Gbps	1~2 Mbps	250:1~500:1
监控视频（低运动）	0.3 Gbps	0.5~1 Mbps	300:1~600:1

2、GOP

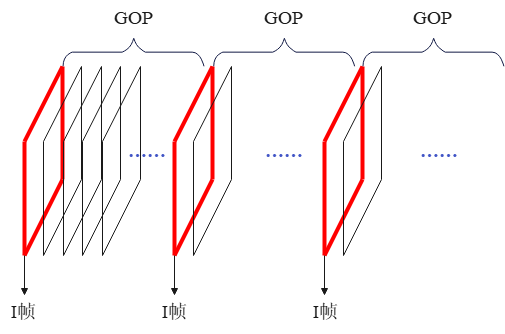

GOP（Group of Pictures，图像组）是视频编码中的一个核心概念，它定义了视频序列中 I帧、P帧、B帧 的排列方式，直接影响压缩效率、随机访问能力和错误恢复能力。

• 实际 GOP 长度因应用程序而异，但通常在 0.5 – 2 秒范围内。
• GOP的排列顺序和参数设置直接影响压缩率与画质平衡，例如IBBPBBP结构通过混合帧类型降低冗余数据。在360度全景视频等场景中，GOP通过分片传输与交织同步技术优化带宽利用率和解码效率

2.1 GOP基本概念

（1）什么是 GOP？

• 定义：GOP 是一组连续的、强相关的视频帧。
  • GOP 是视频编码中通过 I/P/B 帧的预测关系实现压缩的基本单元，其结构由 N（长度）、M（B帧密度）、开放/封闭性 共同决定。
  • 标准定义（H.264/H.265）
    • H.264：
      • 默认封闭GOP，可通过 flags +cgop 强制。
      • B帧不跨GOP参考。
    • H.265：
      • 默认开放GOP（open-gop=1），B帧可跨GOP参考。
      • 支持 leading pictures 管理跨GOP依赖。
• 作用： 通过帧间预测减少冗余数据，同时平衡 随机访问能力 和 压缩效率。
  • 控制压缩效率：通过帧间预测（P/B帧）减少冗余数据。
  • 支持随机访问：I帧作为“入口点”，允许解码器从任意 GOP 开始解码。
  • 错误恢复：GOP 越短，错误传播范围越小（如直播场景）。

（2）GOP 的典型结构
一个 GOP 通常由以下帧类型组成：

帧类型	全称	特点
I帧	Intra-coded	关键帧，独立编码（帧内编码），不依赖其他帧，占用空间大，但可独立解码
P帧	Predictive	参考前一帧（I或P帧）进行运动补偿（帧间编码），压缩率比I帧高
B帧	Bi-predictive	参考前后两帧（I/P帧）（帧间编码），压缩率最高，但解码延迟较大（需缓存前后帧）

• 示例 GOP 结构（如 IBBPBBPBBPBBPIBBP…）：

  I → B → B → P → B → B → P → B → B → P → ... → I（下一个GOP）




2.2 GOP 的关键参数

2.2.1 GOP 长度（GOP Size）

• 定义：一个 GOP 中包含的帧数。例如：
  • GOP=30：（30帧一个I帧，假设30fps，则每1秒一个I帧）。
  • GOP=250：（250帧一个I帧，约8.3秒一个I帧）
• 影响：

GOP 长度	优点	缺点	适用场景
短 GOP（如 15~30帧）	1. 支持快速随机访问 2. 错误恢复快（如直播卡顿后快速恢复）	1. 压缩率较低 2. I帧频繁，文件稍大	直播、视频会议、实时通信
长 GOP（如 100~250帧）	1. 压缩率高（P/B帧占比高） 2. 文件更小	1. 随机访问延迟高 2. 错误传播范围大（如丢帧影响后续帧）	点播（如电影）、存储

• 设置方法
  FFmpeg：-g 或 -keyint 参数

  ffmpeg -i input.mp4 -c:v libx264 -g 30 output.mp4  # GOP=30帧


• 更细粒度的 GOP 结构描述方式：用 M 和 N 表示
  尤其在 H.264/H.265 编码标准 中常见。以下是详细说明：

  • 1. M 和 N 的定义

    参数	名称	含义	示例（假设 N=12, M=3）
    N	GOP 长度	一个完整 GOP 的帧数	N=12：每 12 帧插入一个 I 帧
    M	I/P 帧间距	两个 参考帧（I 或 P 帧） 之间的间距 （决定 B 帧的数量）	M=3：I → B → B → P → B → B → P → … → I

  • 2. 典型 GOP 结构示例

    • 案例 1：I+B+P结构，N=12, M=3
      每 12 帧（N）一个 GOP，相邻的I/P之间间隔为3（M），即中间间隔（M-1）个B帧。

      • 帧序列：

        I → B → B → P → B → B → P → B → B → P → B → B → I


      • 特点：
        高压缩率（B 帧多），但解码复杂度高（需缓存参考帧），使用于点播（如电影）。

    • 案例 2：IPPP结构，N=30, M=1
      对于30fs视频，则每秒插入一个I帧。

      • 帧序列：

        I → P → P → P → ... → I


      • 特点：
        无 B 帧（M=1），适用于低延迟场景（如直播）。

    • 案例 3：I+B结构，N=30, M=30

      • 帧序列：

        I → B → B → ... → B → I


      • 特点：
        仅 I 帧和 B 帧（无 P 帧），极端情况（罕见）。

    • 案例4：全I帧（Intra-only）：

      • 帧序列：

        I → I → I → ...


      • 特点：
        无压缩，文件极大，用于视频编辑母带。
  • 3. M 和 N 的参数关系

    • B 帧数量：

      • 每两个参考帧（I/P）之间插入 M-1 个 B 帧。
      • 例如 M=3 → 每对 I/P 帧间有 2 个 B 帧（I → B → B → P）。

    • P 帧数量：

      • 一个 GOP 内 P 帧数 = N/M - 1。
      • 例如 N=12, M=3 → 12/3 - 1 = 3 个 P 帧。

  • 4. M 和 N 对视频性能的影响

       参数组合	压缩效率	解码延迟	随机访问	适用场景
       N大，M大	高（B帧多）	高	差	点播（如电影）
       N小，M小	低	低	好	直播、视频会议
       M=1（无B帧）	中等	最低	好	实时通信（如WebRTC）

  • 5. 实际应用建议

    • 直播/低延迟：N=30 ~ 60（1 ~ 2秒），M=1（无 B 帧）。

      ffmpeg -g 30 -bf 0 -sc_threshold 0 ...   # -g 30：N=30，-bf 0：M=1，-sc_threshold 0：禁用场景切换检测


    • 点播/高压缩：N=120 ~ 250 (4~8秒），M=3（2 B 帧）。

      ffmpeg -g 250 -bf 2 -sc_threshold 40 ...  # -g 250：N=250，-bf 2：M=3，-sc_threshold 40：值越小：对画面变化的检测越敏感（更容易触发I帧插入），用于控制自动插入I帧


    • 视频编辑、医疗影像：N=1（全 I 帧），M=1。

      ffmpeg -intra ...


  • 6. 总结
    • N：GOP 总长度（I 帧间隔），影响随机访问和容错。
    • M：I/P 帧间距（M-1=B 帧数），影响压缩率和延迟。
    • 黄金组合：
      • 直播：N=30, M=1（无 B 帧）。
      • 点播：N=250, M=3（2 B 帧）。

2.2.2 GOP 结构（GOP Pattern）

• 1、闭合 GOP（Closed GOP）：（h.264常用）

  • 定义：

    • B帧仅参考当前GOP内的帧（I/P帧），不跨越GOP边界。
    • 每个GOP完全独立解码，解码时无需依赖其他GOP的数据。
    • 分界线必须是I帧（或IDR帧），通常以 IDR 帧（Instantaneous Decoding Refresh） 开头，确保解码器可以独立解码该 GOP。

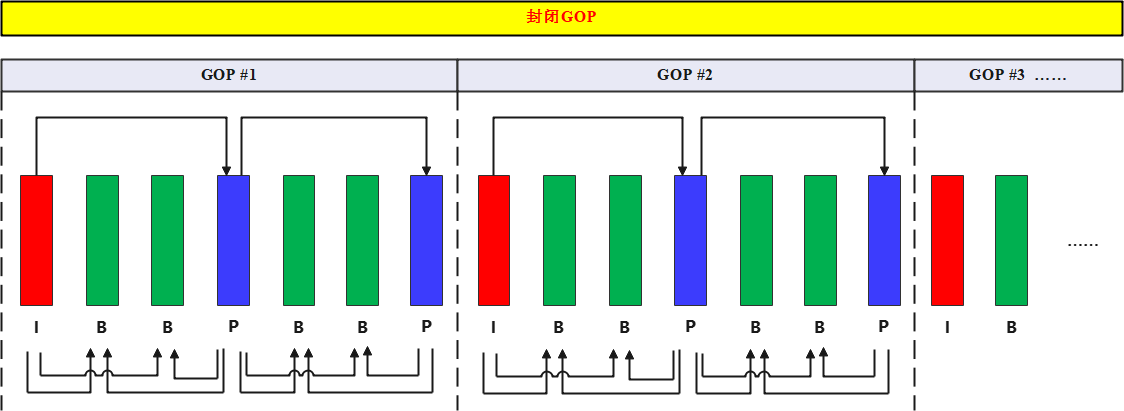

  • 闭合GOP示意图：


  • 特点：

    • 1、闭合GOP在视频流化和压缩中非常有用，它是视频中的独立片段，和其他GOP有清晰的隔断，所有在闭合GOP出现的问题都不会影响到其他GOP。
    • 2、兼容性好：所有解码器均支持，适合直播、广播等场景。
    • 3、随机访问友好：任意 GOP 均可独立解码，便于视频剪辑和跳转播放。
    • 4、错误恢复能力强：若某个 GOP 数据丢失，不影响后续 GOP 的解码。

  • 作用：

    • ABR视频流： 在ABR视频流中，播放器可以根据带宽和解码器缓冲器的填充程度在不同配置文件（组合不同码率和分辨率的视频）之间切换。如果播放器要从1080p切换到360p，那么它就需要这种利落的切换。此时IDR发挥作用，这样播放器就能刷新缓冲，让360p的视频流进入。

    • 错误恢复： 如果你在流化视频时使用HLS，并且每个视频片段都以IDR开始，这意味着片段中的所有帧都不能参考前、后片段中的帧。所以如果因为某个错误而失去其中一个片段，播放器仍然能继续接收下一个视频片段。有趣的是，Apple 的 HLS 规范提到应该每两秒使用一次 IDR。（注意：规范没有说视频片段持续时间应该是两秒，而是指 GOP 的大小是两秒）。

    • 快进快退（Trick Mode）： 我们之前提到过，IDR非常有助于实现快进快退。播放器需找到距离最近的IDR，然后开始从这一点播放视频流。

  • 适用场景：

    • H.264/AVC 默认模式（大多数设备兼容）。
    • 直播流（如RTMP、HLS）：需快速随机访问，避免解码依赖问题。
    • 视频编辑：剪辑时GOP边界清晰，避免画面撕裂。

• 2、开放 GOP（Open GOP）：（H.265/HEVC 常用）

  • 定义：

    • 分界线可以是B帧或P帧；
    • 开放GOP允许B帧跨GOP边界参考前一个GOP的P帧或I帧，以提高压缩效率。

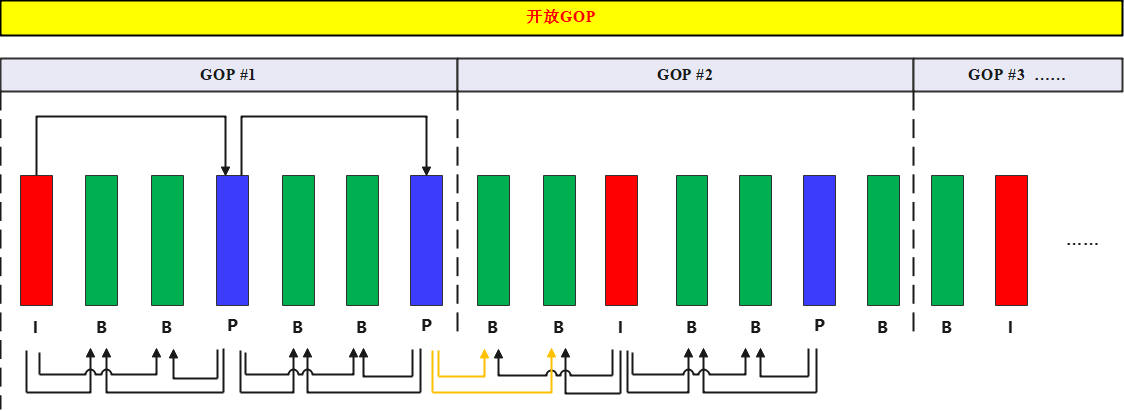

  • 开放GOP示意图：

    从图中可以看出，GOP#2的B帧向前参考GOP1#的P帧（黄色箭头部分）。

  • 技术特征：

    • 使用Non-IDR I帧（非即时解码刷新帧），允许后续GOP的B帧参考当前GOP的帧
    • 需配合**解码图片缓存（DPB）**管理参考帧

  • 优点：

    • 更高的压缩率：B 帧能跨 GOP 参考，减少冗余数据。
    • 适合点播流媒体：如 Netflix、YouTube，节省带宽。

  • 缺点：

    • 解码复杂度高：需缓存多个 GOP 的参考帧，增加内存和延迟。
    • 兼容性问题：部分旧设备（如蓝光播放器）可能不支持。

  • 适用场景：

    • H.265/HEVC 编码：默认采用开放GOP，提高压缩效率。
    • 点播流媒体（DASH、MPEG-DASH）：优化码率分配。
    • 高分辨率视频（4K/8K）：减少存储和传输成本。

  • 开放GOP在以下情况中非常有用：

    • 你不需要为了ABR而重新开始一段新的视频，但是需要关闭GOP
    • 你现在想要提高视频压缩效率（因为B帧可以多一个高质量的参考帧）
    • 当你需要插入I帧时（或是为了刷新视频质量，或者在非场景转换的情况下，是否跨I帧预测并不重要）

3、I/P/B帧

3.1 I帧（Intra-coded Frame，帧内编码帧）

• 定义：
  I帧是独立编码的帧，不依赖其他帧的信息，仅通过帧内预测（同一帧内的像素块）压缩数据。

• 特点：

  • 关键帧，采用帧内压缩技术。
  • 自包含：解码时无需参考其他帧，是视频的“关键帧”。
  • 压缩率低：因不利用时间冗余，数据量较大。
  • 随机访问点：视频播放或拖动时，播放器需先找到I帧才能解码后续帧。

• 应用场景：

  • 视频开头必须为I帧。
  • 定期插入（如每0.5-2秒一个I帧），确保容错和随机访问。

3.1.1 IDR帧：Instantaneous Decoding Refresh

及时解码刷新。我一般称它为immediate refresh ，立刻刷新，IDR帧必须是一个I帧，但是I帧不一定是IDR帧，这个帧出现的时候，是告诉解码器，可以清除掉所有的参考帧，这是一个全新的序列，新的GOP已经开始。

3.2 P帧（forword Predicted frame，向前参考帧）

• 定义：
  P帧通过参考前一帧（I帧或P帧）进行运动补偿预测编码，仅存储与参考帧的差异信息。

• 特点：

  • 采用帧间压缩技术
  • 前向预测：依赖前一参考帧（I或P帧）进行解码。
  • 压缩率中等：利用时间冗余，数据量比I帧小。
  • 累积误差：若参考帧丢失或损坏，后续P帧会解码错误。

• 应用场景：

  • 连续动态场景中，如运动视频的中间帧。

3.3 B帧（Bi-directional Frame，双向预测帧）

• 定义：
  B帧同时参考前后两个参考帧（I帧或P帧）进行双向运动补偿预测，存储前后帧的差异信息。

• 特点：

  • 采用帧间压缩技术
  • 双向预测：参考前一参考帧和后一参考帧，综合两者信息。
  • 压缩率最高：充分利用时间冗余，数据量最小。
  • 解码延迟：需先缓存并解码前后参考帧后，才能解码B帧，不适合实时传输。

• 应用场景：

  • 对延迟不敏感的场景（如本地存储、流媒体点播）。

3.4 三者的对比

特性	I帧	P帧	B帧
依赖关系	独立	依赖前一参考帧	依赖前后两个参考帧
压缩率	低	中等	高
解码复杂度	低	中等	高（需缓存参考帧）
容错性	高（不依赖其他帧）	中（依赖前序帧）	低（依赖前后帧）
典型用途	关键帧、随机访问点	连续动态场景	高压缩率场景

4、SPS与PPS

SPS（Sequence Parameter Set，序列参数集） 和 PPS（Picture Parameter Set，图像参数集） 是关键的元数据单元，用于描述视频序列的全局编码参数和帧级配置。构成视频码流的头部信息，直接影响解码器的初始化和解码过程

4.1 SPS：（Sequence Parameter Set） 序列参数集

• 作用
  SPS作用于一串连续的视频图像，包含一个视频序列（如一个GOP或整个视频）的全局编码参数，解码器需要先解析SPS才能正确解码后续帧。

• 关键参数

参数	说明
profile_idc	编码配置文件（如Baseline、Main、High Profile），决定支持的编码工具。
level_idc	编码等级，限制分辨率、帧率、码率等性能指标。
chroma_format_idc	色度采样格式（如4:2:0、4:2:2）
pic_width/height	视频的分辨率（以宏块为单位，需计算实际像素值）
log2_max_frame_num	帧序号的最大比特数，影响GOP长度
num_ref_frames	参考帧的最大数量，影响运动补偿的参考范围
gaps_in_frame_num_allowed	是否允许帧序号不连续（用于流式传输）
帧率相关参数	如time_scale和num_units_in_tick，用于计算帧率
熵编码模式	使用CAVLC（Baseline）还是CABAC（High Profile）

4.2 PPS：（Picture Parameter Set） 图像参数集

• 作用
  PPS包含单帧（或一组帧）的编码参数，通常引用SPS中的配置，但允许帧级灵活调整。

• 关键参数

参数	说明
pps_id	PPS的唯一标识符，SPS通过此ID引用PPS
sps_id	关联的SPS ID，指明当前PPS基于哪个SPS
熵编码模式	覆盖SPS中的选择（如CABAC/CAVLC）
num_slice_groups	分片组数量（用于并行解码）
weighted_pred	是否启用加权预测（用于B/P帧）
deblocking_filter	是否启用去块效应滤波器
QP调整参数	如pic_init_qp（初始量化参数）、chroma_qp_index_offset（色度QP偏移）

4.3 SPS与PPS的关系

• 1、层级依赖：

  • SPS描述全局参数，PPS描述帧级参数，一个SPS可被多个PPS引用。
  • 解码器需先加载SPS，再通过PPS中的sps_id关联到对应的SPS。

• 2、存储与传输：

  • 在码流中，SPS/PPS通常位于 关键帧（IDR帧）之前（如H.264的NAL单元类型7/8）。
  • 在封装格式（如MP4）中，SPS/PPS存储在文件头（avcC/hvcC盒子）。
  • 实时传输（如RTP）时需单独发送SPS/PPS，避免丢包导致解码失败。

• 3、动态更新：

  • 少数场景下（如分辨率切换），SPS/PPS可能中途更新，但需保证解码器同步。

5、PTS与DTS

PTS（Presentation Time Stamp，显示时间戳） 和 DTS（Decoding Time Stamp，解码时间戳） 是用于同步视频播放和解码顺序的关键时间参数。

5.1 基本概念

• 1、DTS（Decoding Time Stamp）

  • 定义：
    表示视频帧 何时需要被解码。解码器必须按照DTS顺序处理帧数据，否则依赖关系会破坏（例如P帧需要先解码其参考帧）。

  • 核心作用：
    确保帧间预测（如P帧依赖I帧，B帧依赖前后帧）的正确性。

• 2、PTS（Presentation Time Stamp）

• 定义：
  表示视频帧 何时需要被显示。播放器根据PTS顺序渲染帧，保证视频流畅。

• 核心作用：
  解决因B帧导致解码顺序与显示顺序不一致的问题。

5.2 为什么需要PTS和DTS？

• B帧引入的时序问题

  • B帧的双向预测特性：
    B帧需要参考前后的参考帧（如P帧或I帧），导致解码顺序和显示顺序不同。
    示例：GOP结构如下

     I-B-B-P-B-B-P


    显示顺序（PTS）

    I(0) B(1) B(2) P(3) B(4) B(5) P(6)


    解码顺序（DTS）

    I(0) P(3) B(1) B(2) P(6) B(4) B(5)


    （解码器需先解码P帧，才能解码依赖它的B帧）

• 无B帧时：
  若视频无B帧（如仅I/P帧），PTS和DTS通常相同。

5.3 PTS与DTS的生成与存储

(1) 编码器侧

• 编码器在压缩视频时：
  • 按 显示顺序（PTS） 接收原始帧（如 I→B→B→P→B→B→P）。
  • 根据帧间依赖关系重排为 解码顺序（DTS）（如 I→P→B→B→P→B→B）。
  • 为每一帧写入PTS和DTS（通常存储在容器格式如MP4、TS的头部）。

(2) 封装格式中的存储

• MP4：
  PTS/DTS存储在mdat盒子的Sample Table中，通过stts（时间戳表）、ctts（PTS偏移表）等字段描述。

• TS流（MPEG-TS）：
  通过PES包的头部字段携带PTS/DTS。

(3) 解码器侧

• 解码器按DTS顺序解码帧。
• 解码完成后，根据PTS将帧放入显示缓冲区，等待渲染。
