1. 简介

执行阶段负责指令的执行。然后将这个执行的结果写入到寄存器，或者是存储器中。指令类型主要有ALU，负责算术运算，逻辑运算以及移位等操作；访问存储器的操作，load/store指令；控制程序流的操作，branch/jump/子程序调用CALL, 子程序返回return指令；特殊的指令，例如操作TLB的指令，存储器隔离指令；浮点运算指令。

2. ALU

1cycle alu运算，包括加法运算/减法运算/逻辑运算/移位运算
多cycle的乘法和除法运算也属于算术运算

3. BRU

处理程序控制类型指令，包括分支指令，跳转指令，子程序调用指令，子程序返回指令。

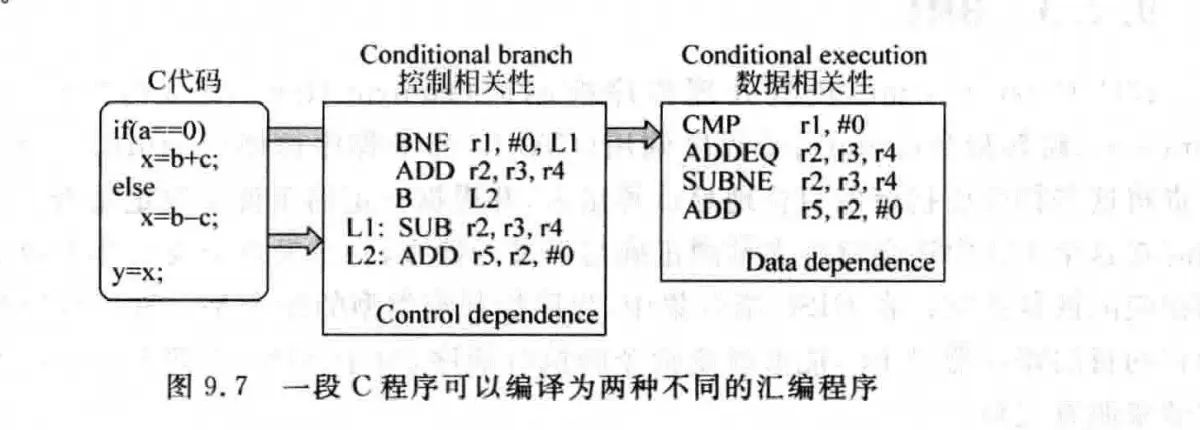

对每条指令使用条件执行的好处是可以降低分支指令使用的频率。但缺点是条件码占据了指令编码的一部分，导致指令中分配给通用寄存器的部分变少了。同时，条件执行指令还会引入一个问题，就是我们的重命名过程会更加复杂，因为条件执行会由于不执行导致后续的寄存器出现错误。
最简单的解决方式是碰到条件执行的指令时发生stall，暂停流水线；或者我们推测执行，等到发生错误时再进行flush。但由于经常发生预测错误，导致处理器的执行效率不会很高。
还有一种解决方案，在条件执行指令后面插入一条select-uop指令。

4. AGU

处理访存指令，并完成虚拟地址到物理地址的转化，以及从物理地址到数据的过程(D-cache访问), 这个过程直接决定了处理器的性能，尤其对于load/store指令采用乱序执行的处理器，需要一系列复杂的硬件来检测各种违例的情况。

5. 旁路网络

为了提高处理器的执行效率，我们不可能等指令将结果写到register file后，再从register file读数据，因此我们需要从fu的输出端到输入端之间架起一个通路，也即旁路网络，当如register file, payload RAM也需要这些数据
source drive: 数据从fprf中读出来
result drive: 数据从bypass网路中过来

5.1 简单的旁路网络设计

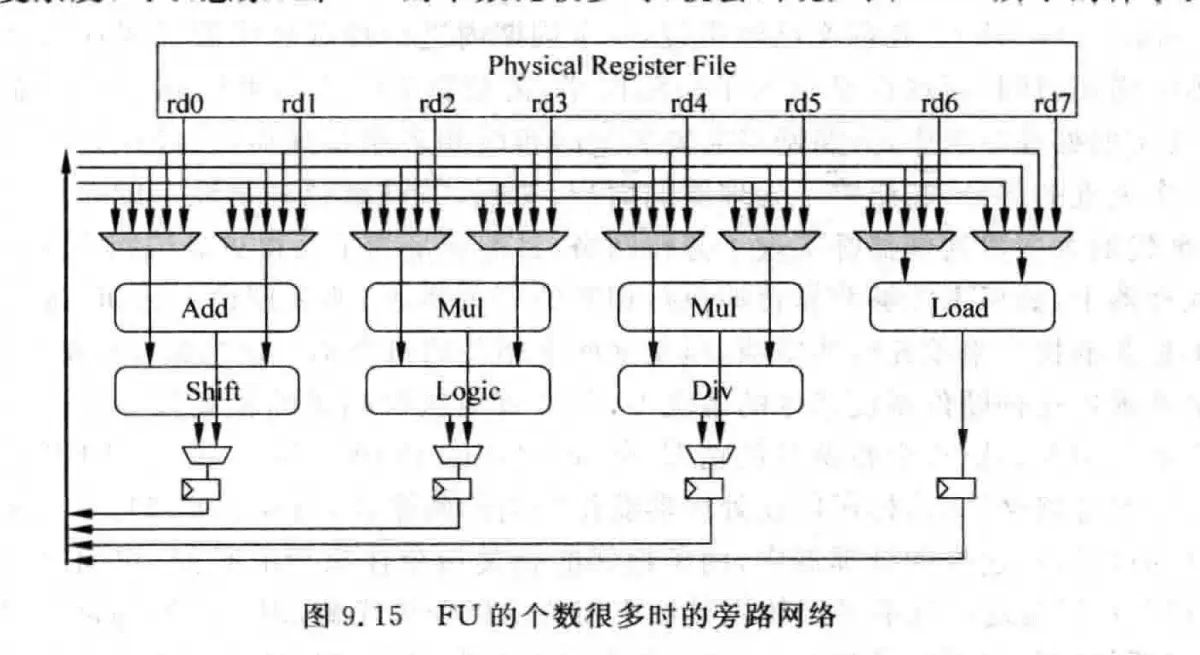

每个mux中的输入包括所有的其它EU, 以及自身的EU和fprf

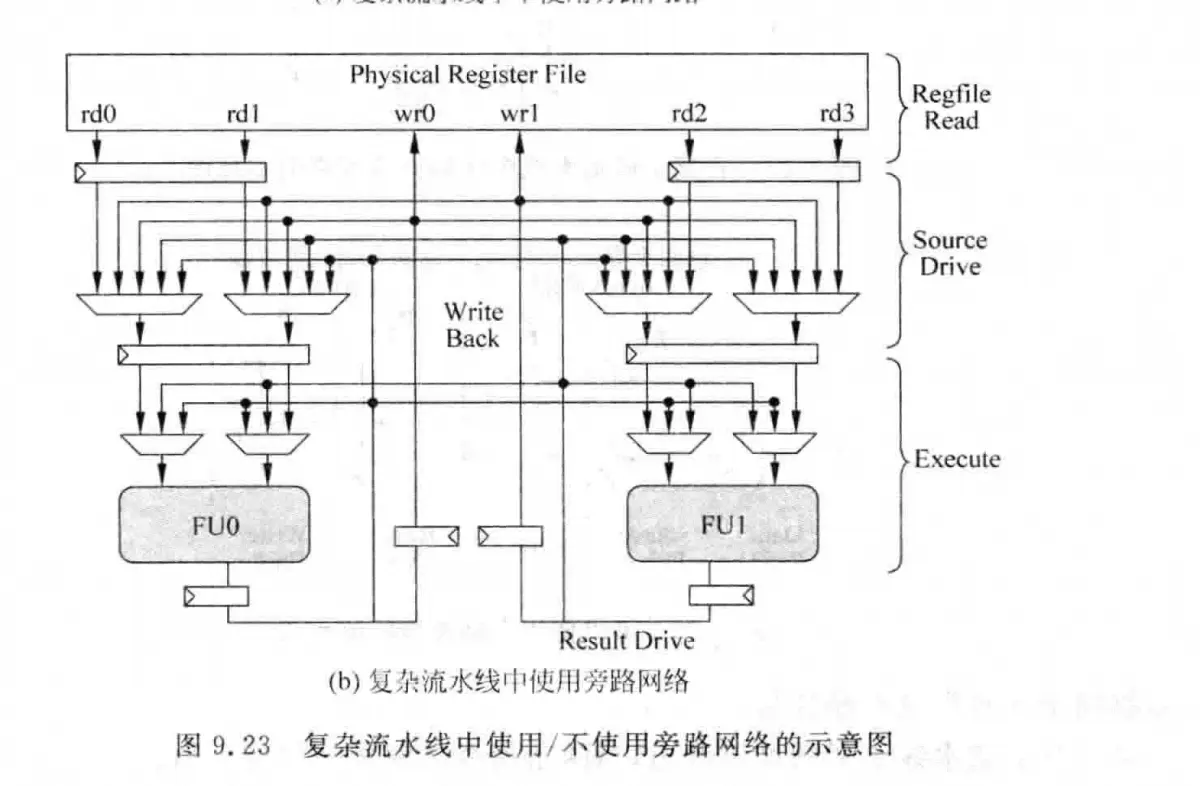

5.2 复杂的旁路网络设计

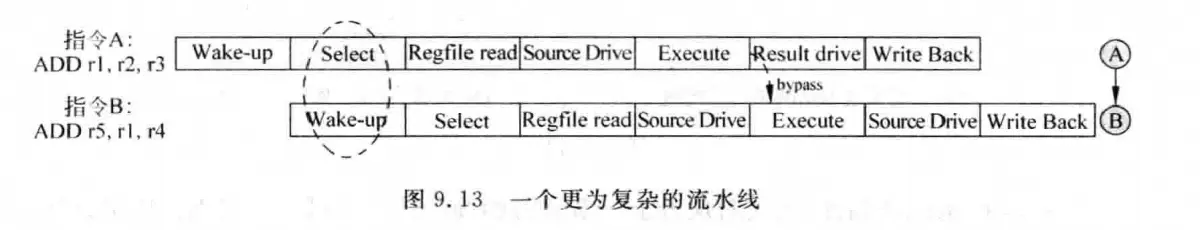

数据的result drive 既可以是wb1, 也可以是wb2/wb3因为数据写到fprf还需要1个cycle, 计算周期越长，bypass网络越复杂。

5.3 操作数的选择

也即produced where, 操作数从哪个EU，那一拍计算得到，通过一个scoreboard来记录，指令在select阶段，将它在哪个FU中执行的信息写到scoreboard中，并在流水线的wb阶段，对scoreboard进行更新。由于这个方案中读取scoreboard的过程发生在流水线的Execute阶段，这会对处理器的周期时间产生负面影响，因此为了提高频率，可以将读取scoreboard的过程放到流水线的RF read阶段

5.4 cluster IQ

优点：

可以减少每个分布式发射队列的端口个数
每个分布式发射队列的仲裁电路只需要从少量的指令中进行选择，可以加快每个仲裁电路的速度
由于分布式发射队列的容量较少，它其中的指令唤醒速度也会比较快
缺点：
跨cluster的唤醒需要经过更长的走线，可能需要在这个中间添加一级流水线，这样当两条存在相关性的相邻指令属于不同的cluster时，就不能背靠背地执行了，而是在流水线中引入了一个气泡(bubble)

5.5 load/store 指令的处理

前面介绍的寄存器之间存在的相关性,即先写后读(RAW), 先写后写(WAW), 和先读后写(WAR), 都是在流水线的解码阶段可以发现并通过rename可以部分解决的。但是对于访问存储器的指令，访问的地址只有在执行阶段才能被计算出来，才能知道他们是否存在相关性，同时地址的可能性是非常多的，对这些地址进行重命名是非常难的事情。因此对于load/store指令，有三种执行方式, 完全的顺序执行，部分的乱序执行，完全的乱序执行

5.5.1 完全的顺序执行

在超标量处理器设计中一般不会采用这种方法，效率比较低

5.5.2 部分的乱序执行

store指令仍然按照顺序执行，但是处于两条store指令之间的所有load指令可以乱序执行。这个方法的本质是当一条store指令所携带的地址被计算出来之后，在它之后进入到流水线的load指令可以去判断先写后读的相关性了(RAW),每条load指令将它携带的地址计算出来之后，需要和前面所有已经执行的store指令携带的地址进行比较，为实现这一功能，需要缓存(store buff)所有已经被pick出来的store指令。如果load指令在store buffer中发现了地址相等的store指令, 则说明存在 (RAW)相关性, 我们需要记录store指令的新老关系，如果用rid,那么比较逻辑较长，位宽较宽，可以为所有的store指令分配sid来记录新老关系。

5.5.3 完全的乱序执行

在这种方法中，store指令仍然会按照程序中指定的顺序来执行，但是load指令将不再受限于它前面的store指令，只要load指令的操作数准备好了，就可以pick. store buffer由于是顺序pick, 所以可以用一个FIFO来实现，这样可以减少pick的逻辑。load指令是乱序执行的，要根据src ready和新老关系来综合判断。

6. load/store执行单元

6.1 非阻塞Cache

I-cache 由于只需要读取，而且取指令要求串行的顺序，所以对它的处理是比较简单的。只有访问存储器的指令(load/store)才可以访问D-Cache, 对于load/store指令来说，这两种类型都有可能引起D-Cache发生缺失(miss)

对于load指令，它需要的数据不在D-cache就发生了缺失，就需要从下一级存储器中拿数据，并在D-CACHE中按照某种算法，找到一个cacheline 进行写入。如果这条cache line是dirty状态，还需要将这个line的数据块先写回到物理内存中。
对于store指令，如果携带的地址不在D-CACHE, 那么首先需要从物理内存中找到这个地址的数据块，将其读取出来，和store指令所携带的数据进行合并, 并从D-Cache中按照某种算法，找到一个cache line,并合并之后的数据写入到这个cache line；如果被替换的这个Cache line已经标记为dirty, 那么在写入之前，还需要将这个被覆盖的数据块写回到物理内存中。
为了提高效率，即使发生了cache miss, 我们仍然会处理后续的多条load指令，这样会造成拿回来的data不知道属于哪一条load指令的，因此我们需要记录发生缺失的load/store指令。

6.2 关键字优先
