Mitsubishi GX Works3 / GOT3 的惡意工程混淆邏輯注入攻擊
威脅揭露:https://github.com/MartinxMax/GOT3-exploit
GOT3 中的潛在安全問題

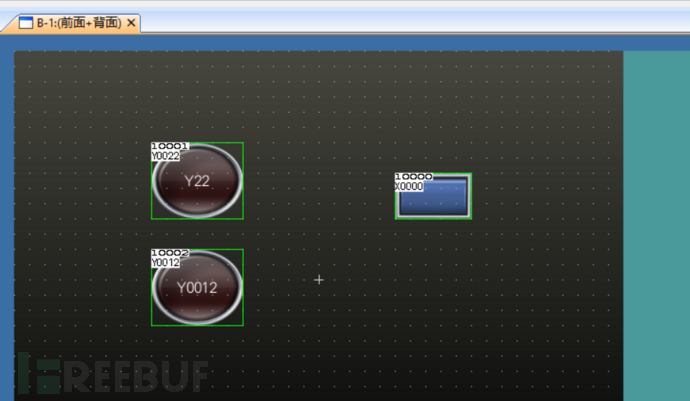

觸控螢幕上的部署頁面將上燈連接至 Y22，下燈連接至 Y12。

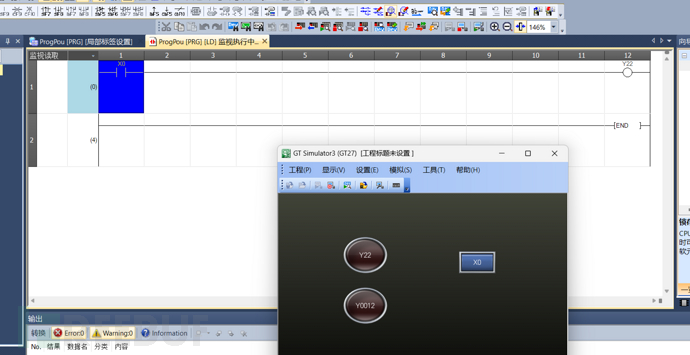

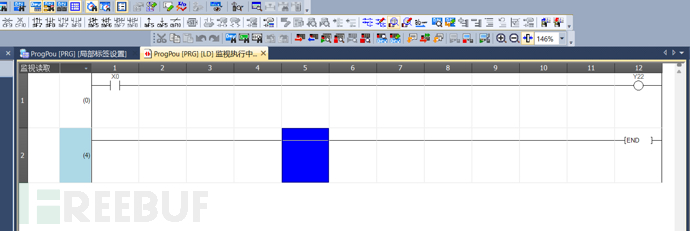

在 GX3 中，畫了一個簡單的控制畫面：

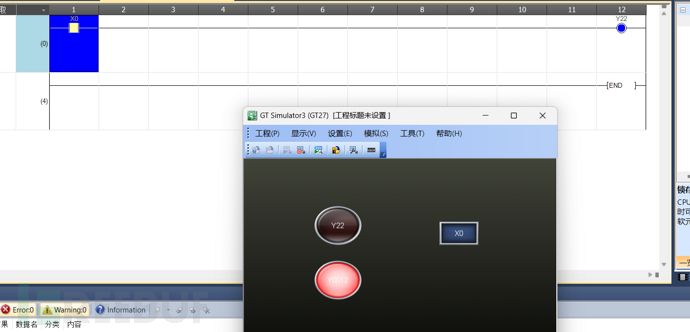

那麼，你覺得哪一個燈會亮起？
如果你認為會亮起的是 Y22 的燈 ——
你已經掉進陷阱了！
為什麼會這樣？？？
這個問題涉及到 GX 與 GT 間資料的讀寫方式差異。

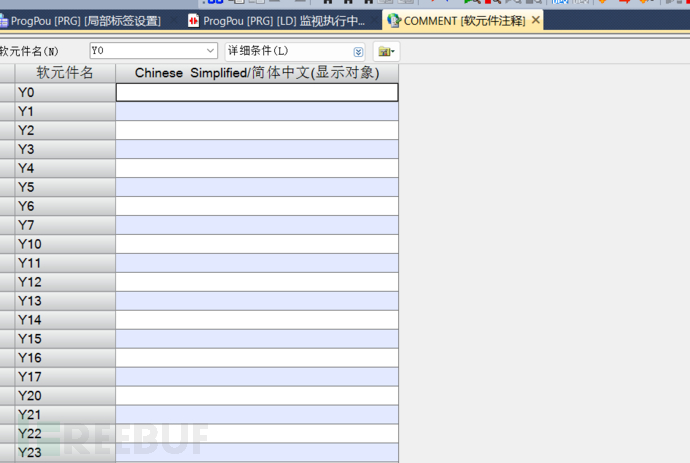

在 GX 中，Y 輸出使用的是 八進位制（octal）地址。

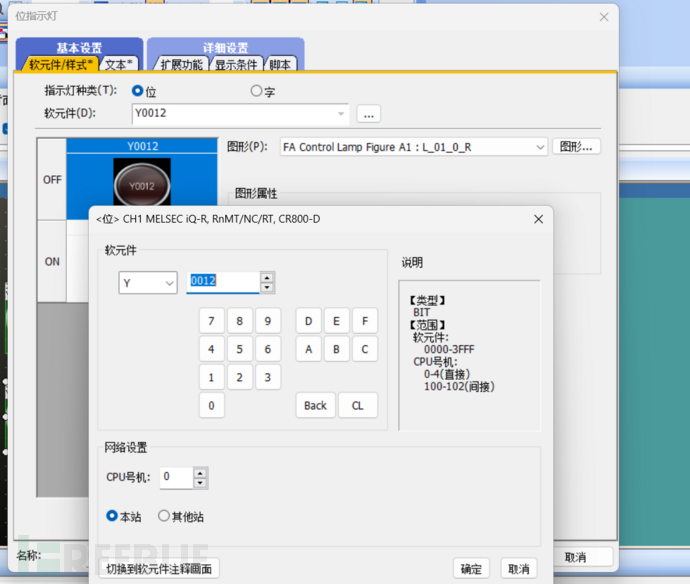

但在 GT（GOT） 中，Y 的資料是以 十六進位制（hex）處理。
攻擊者可以利用這個差異，將惡意程式碼包裝在「不可偵測的外殼」中。
用計算驗證結果一樣。
利用 GOT3 特性修改原始專案圖檔，繞過管理者審核
模擬場景：一個內部使用的機密等級污水處理設施。僅有程式編輯部門的機器連網，但內網與設備隔離，無法由編程機橫向滲透。
- 事件 1：內部程式團隊完成 PLC 程式，交給技術主管審核，確認無誤後燒錄。
- 事件 2：你已控制了程式部門某台機器，並取得源碼程式。
- 事件 3：你只能修改 GOT3 專案。
| 功能區域 | 設備／訊號名稱 | 類型 | 地址（八進位） | 說明 |
|---|---|---|---|---|
| 進水段 | 低水位 | DI 輸入 | X000 | 水位開關，低水位警報 |
| 高水位 | DI 輸入 | X001 | 高水位啟動水泵 | |
| 進水泵 | DO 輸出 | Y000 | 控制啟動／停止 | |
| 格柵池 | 格柵啟動按鈕 | DI 輸入 | X002 | 手動啟動格柵電機 |
| 格柵運行回訊 | DI 輸入 | X003 | 設備狀態反饋 | |
| 格柵電機輸出 | DO 輸出 | Y001 | 控制啟動／停止 | |
| 沉砂池 | 刮泥機啟動按鈕 | DI 輸入 | X004 | 手動控制 |
| 刮泥機運行狀態回訊 | DI 輸入 | X005 | 狀態反饋 | |
| 刮泥機輸出 | DO 輸出 | Y002 | 控制啟動／停止 | |
| 初沉池 | 進出水閥 | DO 輸出 | Y003 | 控制電動閥 |
| 液位檢測 | DI 輸入 | X006 | 液位開關 | |
| 生化池 | 溶氧儀 | AI 輸入 | D100 | 溶氧濃度偵測（類比） |
| 鼓風機 | DO 輸出 | Y004 | 控制啟動／停止 | |
| 攪拌機控制 | DO 輸出 | Y005 | 控制啟動／停止 | |
| 攪拌機運行狀態回訊 | DI 輸入 | X007 | 設備回饋 | |
| 二沉池 | 污泥泵啟動按鈕 | DI 輸入 | X010 | 手動啟動 |
| 污泥泵 | DO 輸出 | Y006 | 控制啟動／停止 | |
| 污泥泵啟動按鈕 | DI 輸入 | X011 | 手動啟動 | |
| 污泥泵 | DO 輸出 | Y007 | 控制啟動／停止 | |
| 加藥系統 | pH 感測器 | AI 輸入 | D101 | 偵測 pH 值 |
| 絮凝劑泵 | DO 輸出 | Y010 | 加藥控制 | |
| pH 調整泵 | DO 輸出 | Y011 | 控制 pH 加藥 | |
| 消毒劑泵 | DO 輸出 | Y012 | 控制消毒加藥 | |
| 消毒段 | 消毒液液位檢測 | DI 輸入 | X012 | 液位警報 |
| 消毒啟動按鈕 | DI 輸入 | X013 | 手動啟動 | |
| 消毒泵 | DO 輸出 | Y013 | 控制啟動／停止 | |
| 警報系統 | 故障警報輸入 | DI 輸入 | X014 | 設備異常警報 |
| 警報輸出 | DO 輸出 | Y014 | 聲光警報 |

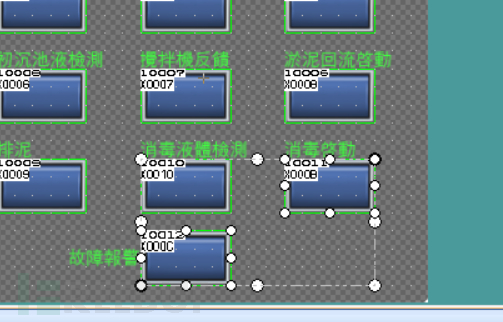

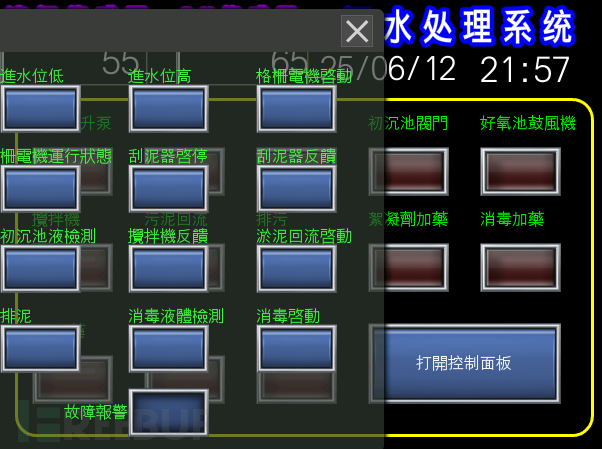

原始圖檔
警報功能運作正常。
加藥啟動：XB ⇒ X13
警報：XC ⇒ X14
加入加藥功能
加藥輸出：YA ⇒ Y12
警報輸出：YC ⇒ Y14
「無法察覺」的惡意專案與混淆邏輯，繞過管理者審查
劫持急停按鈕
完全禁用急停功能。
- 確認程式中加藥輸出
Y12的邏輯：
2. 確認程式中警報輸出 Y14 的邏輯：

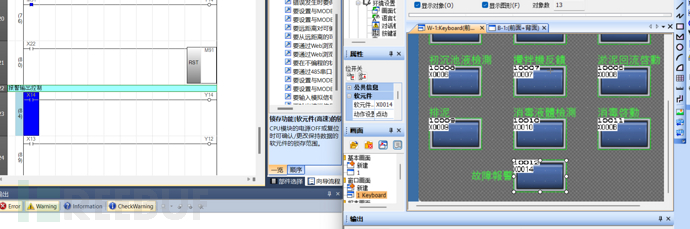

- 因為我們無法修改梯形圖邏輯，所以修改 GOT 畫面：

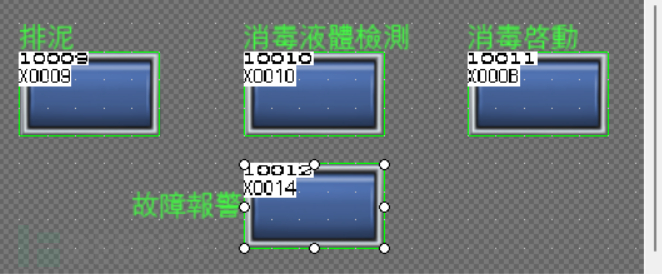

將急停按鈕綁定到 0x14。
- 將 惡意的
Main.GTX專案 交給工程部門：

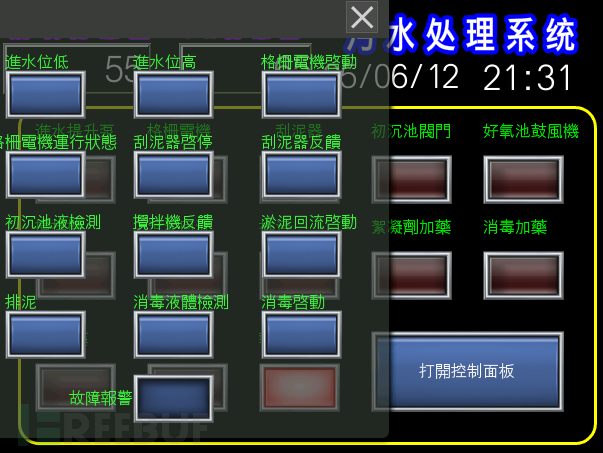

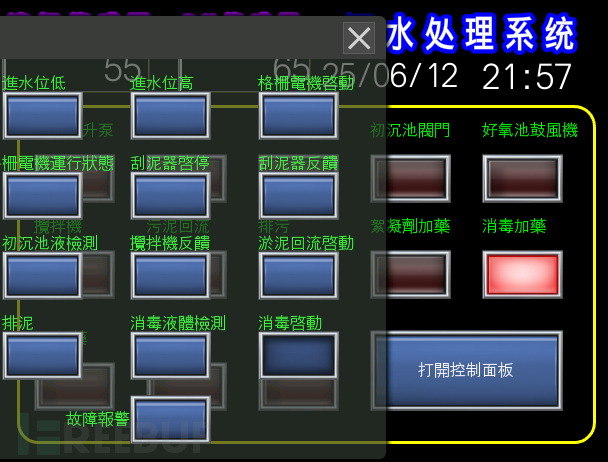

消毒正常啟動：
急停失效：
破壞性滲透
若可修改 Main.gx3，那麼按下急停後會反而持續進行加藥／消毒。
我們已將警報控制綁定到 0x14，在梯形圖中對應 Y24。

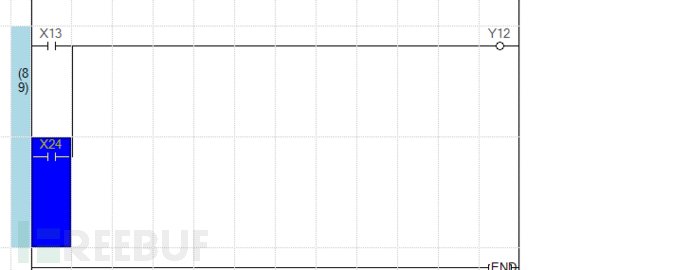

因此將 X24 加入 OR 邏輯控制加藥：
管理員審查時，只看到控制來自 X14，容易誤以為是合法邏輯：
備註：實際上這完全不是真正的急停目標。
正常啟動消毒：

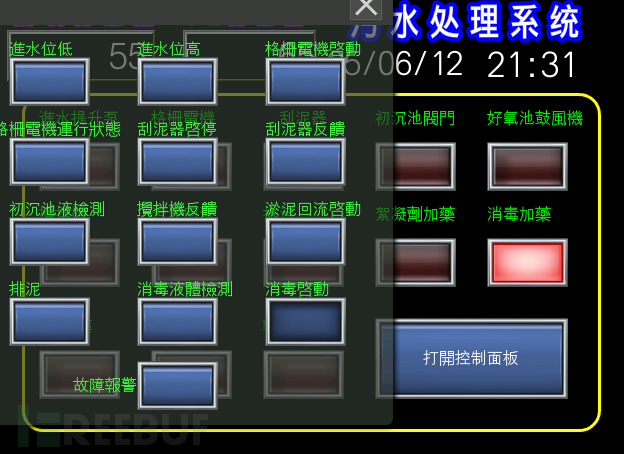

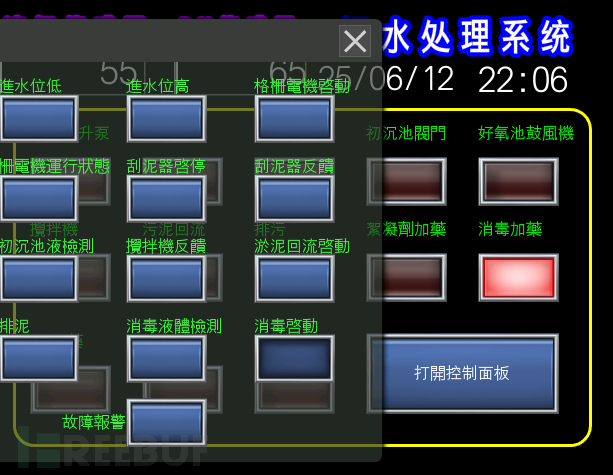

急停已被替換，加藥仍然持續進行：
