嵌入式仿真平台如何重塑I²C协议教学：以AT24C02实验为例
一、I²C总线协议的工程实践价值
作为嵌入式领域的经典通信协议，I²C总线凭借其双线制架构（SCL时钟线+SDA数据线）和主从式拓扑，在传感器网络、存储设备控制等场景占据核心地位。本次实验选用的AT24C02 EEPROM芯片，其2Kbit非易失存储特性在物联网设备配置存储、工业仪表数据记录等场景具有典型应用价值。
通过GPIO模拟I²C时序实现AT24C02读写，工程师需攻克三大技术难点：
-
时序精确性：起始信号（>4.7μs保持时间）、停止信号（>4μs上升时间）的严格时序控制
-
协议完整性：地址帧（7位地址+读写位）构造、ACK/NACK应答机制、数据帧传输方向切换
-
异常处理：总线冲突检测（SDA采样与输出状态比对）、从设备忙状态处理
二、嵌入式仿真实验平台的核心优势
深圳航天科技创新研究院打造的嵌入式仿真实验教学平台通过三大技术创新重构实验教学模式：
2.1 全维度硬件仿真
-
引脚级模拟：精确还原CC2530的P0端口电气特性（驱动能力4mA，输入阻抗1MΩ）
-
协议可视化：实时显示I²C波形并自动标注起始位、地址位、数据位等关键节点
-
故障注入：支持模拟总线冲突、从设备无应答等异常场景
2.2 智能化教学支撑
-
动态代码分析：实时检测GPIO翻转频率是否满足I²C 100kHz/400kHz模式要求
-
时序评分系统：对关键信号建立/保持时间进行μs级精度评估
-
知识图谱关联：自动关联《CC2530中文数据手册》相关寄存器说明
2.3 云端实验生态
-
实验过程全程录制回放
-
支持多版本代码比对分析
-
提供标准测试向量库（含24C02页写保护测试等专项案例）
三、高校教学场景的深度赋能
在AT24C02读写实验实践中，平台展现三大教学价值：
3.1 实验流程优化
平台内置的代码模板库可快速生成标准I²C驱动框架，缩短基础编码时间40%

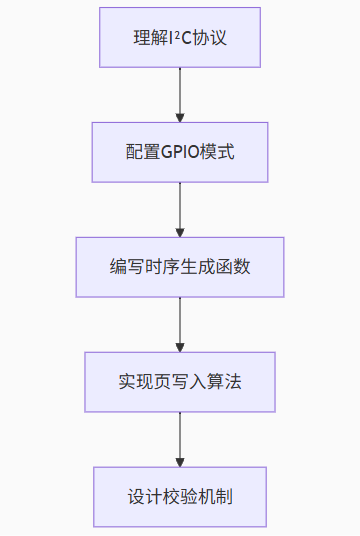

graph TDA[理解I²C协议] --> B[配置GPIO模式]B --> C[编写时序生成函数]C --> D[实现页写入算法]D --> E[设计校验机制]3.2 典型教学痛点解决
-
抽象概念具象化：通过波形缩放功能观察亚稳态现象（如SCL上升沿抖动）
-
错误场景重现：模拟SDA线缆干扰导致的位翻转错误
-
性能量化评估：统计GPIO模拟方案的CPU占用率（对比硬件I²C模块）
3.3 教学成效数据
某高校电子信息工程专业对比数据显示：
-
实验准备时间从6课时缩减至1课时
-
时序类错误发生率降低82%
-
学生自主完成多设备通信拓展实验比例达73%
四、平台操作指南与实验进阶
4.1 五分钟快速入门
-

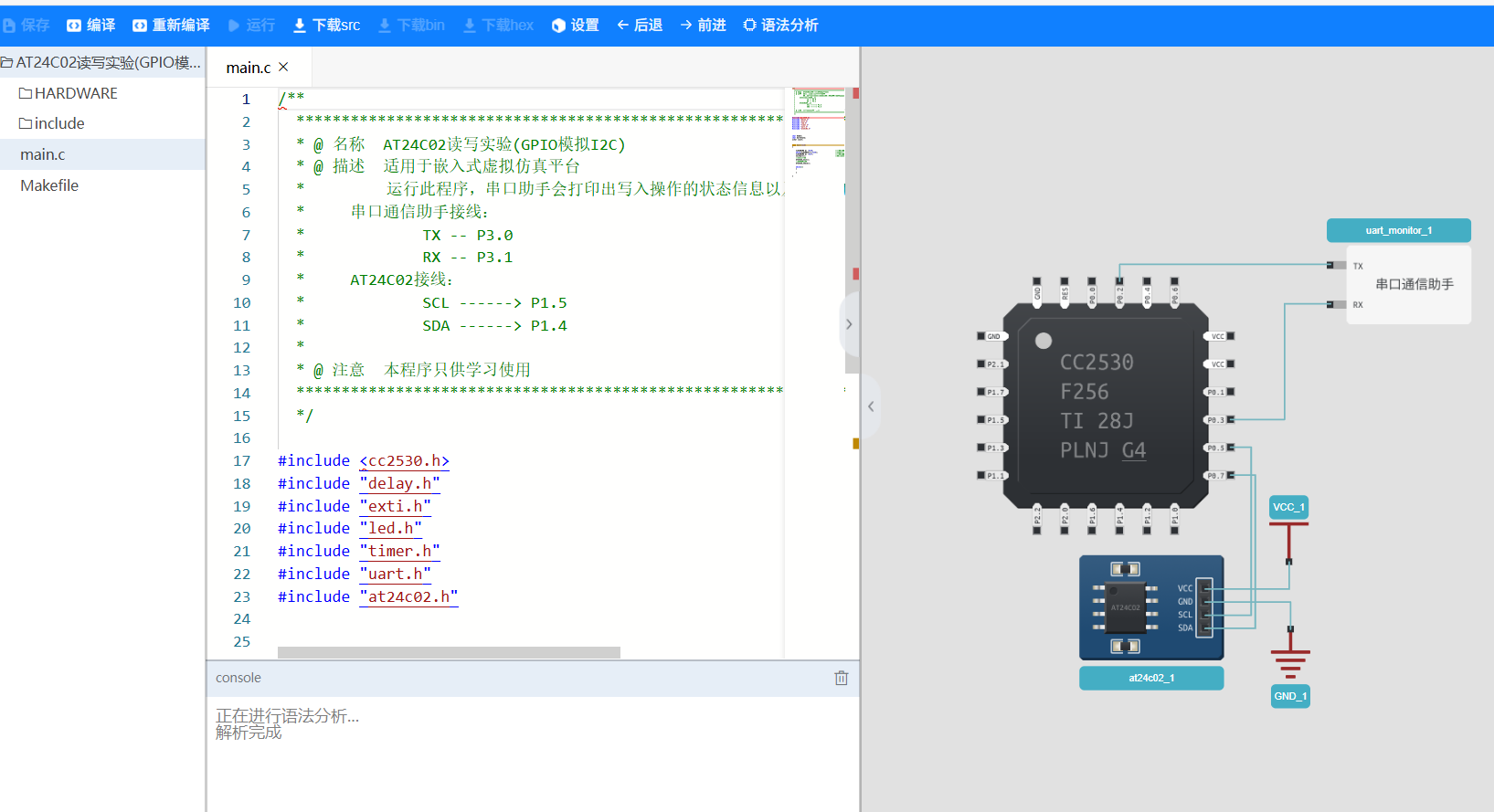

访问https://app.puliedu.com/创建实验空间
-

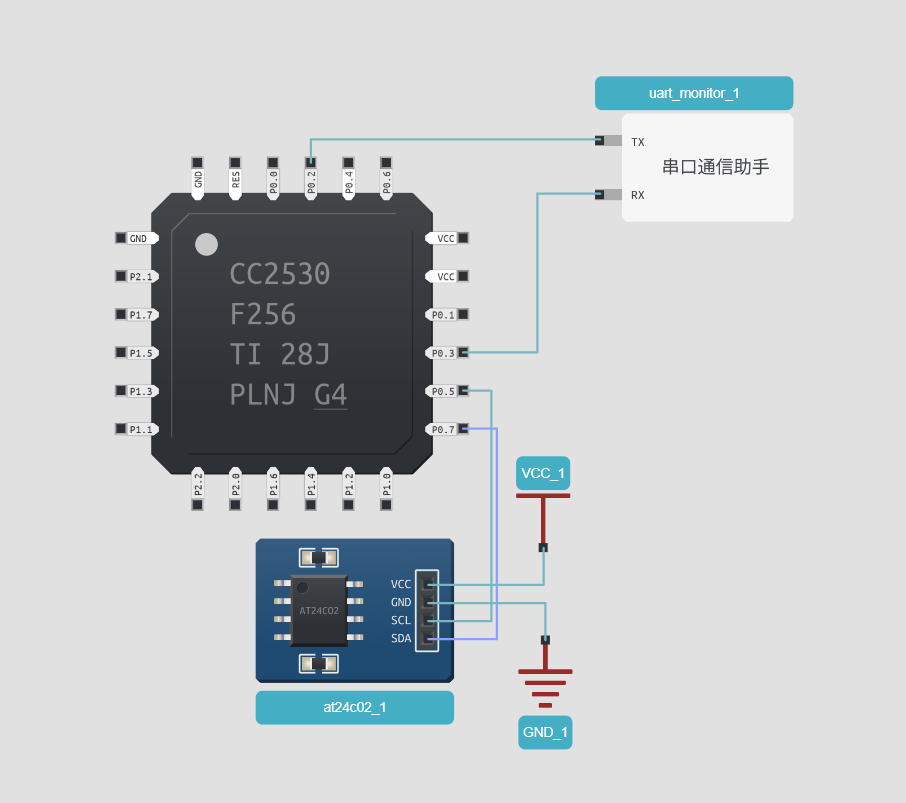

拖拽CC2530芯片和AT24C02模块构建虚拟电路
-
使用在线示波器捕获I²C波形
// 典型错误示例：未考虑总线释放 void I2C_Stop() {SDA_LOW(); // 错误：应先拉低SDA再拉高SCLSCL_HIGH();delay_us(4);SDA_HIGH(); // 正确停止序列 }
平台会自动标记此类时序错误并给出修正建议
4.2 高级实验拓展
-
多主竞争实验：模拟多个CC2530竞争总线控制权
-
跨页写入测试：验证24C02的16字节页写限制
-
长期可靠性测试：模拟10万次擦写周期测试
五、工程实践与教育创新的交汇点
该平台已成功支撑全国600+高校的嵌入式课程改革。深圳航天科技创新研究院通过持续的技术迭代，使平台具备：
-
工业级精度：GPIO时序误差<0.1μs
-
全协议支持：覆盖I²C、SPI、UART等12种通信协议
-
跨学科融合：支持物联网、自动化、AIoT等多专业需求
立即登录https://app.puliedu.com/，体验革命性的嵌入式开发教学平台。
