自举升压方法

**

第一种升压方式：

**

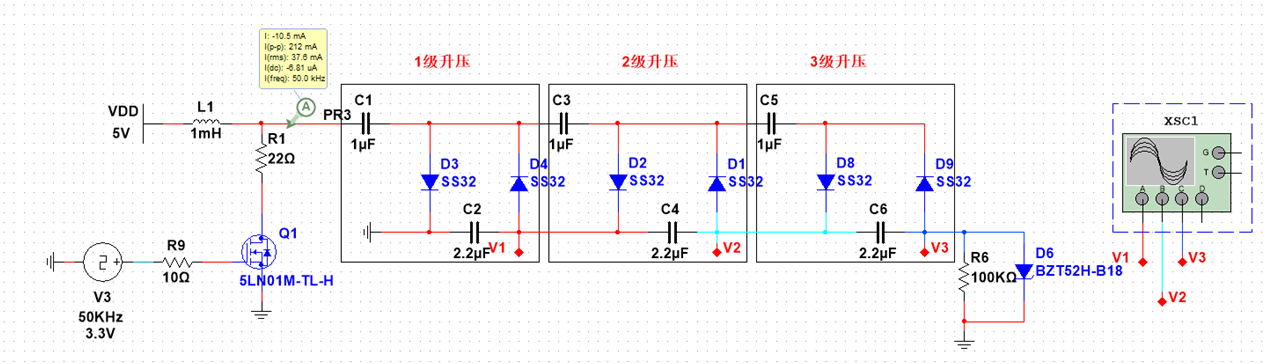

由二极管和电容组成的三级升压电路：

注意点：
1、在升压最后级加上下拉电阻保证输出稳定；
2、底部电容输出V1、V2、V3作为每一级升压的输出；

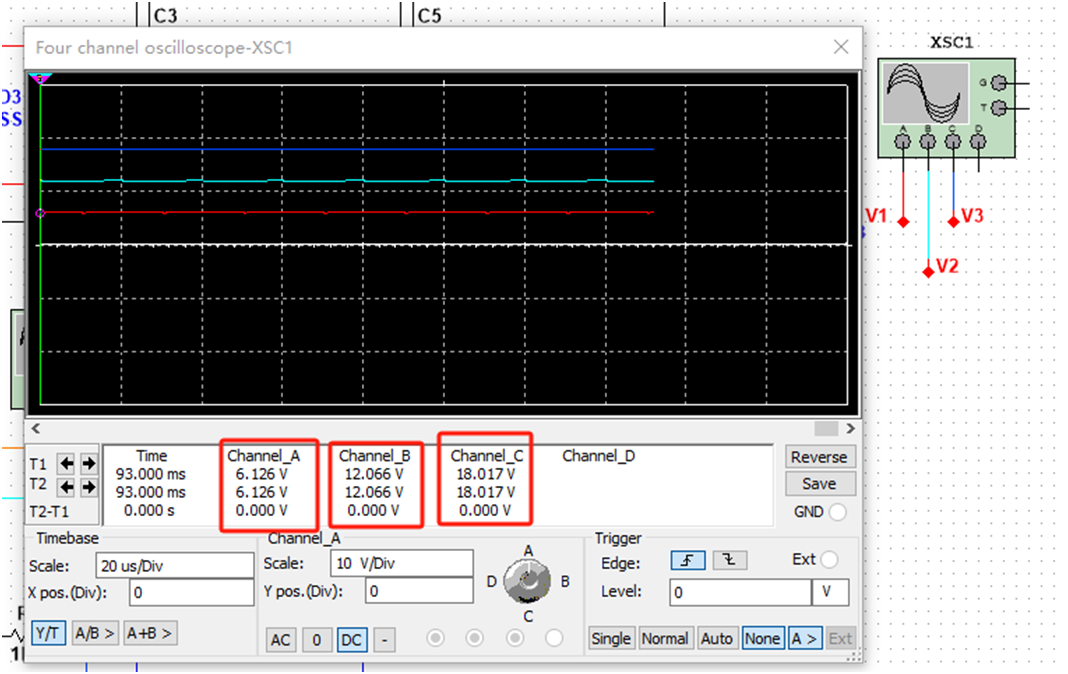

3、如果最后级不加稳压管的情况下，每一级升压大概7V；当前加了18V稳压管，每一级升压6V，比较稳定，见示波器输出；

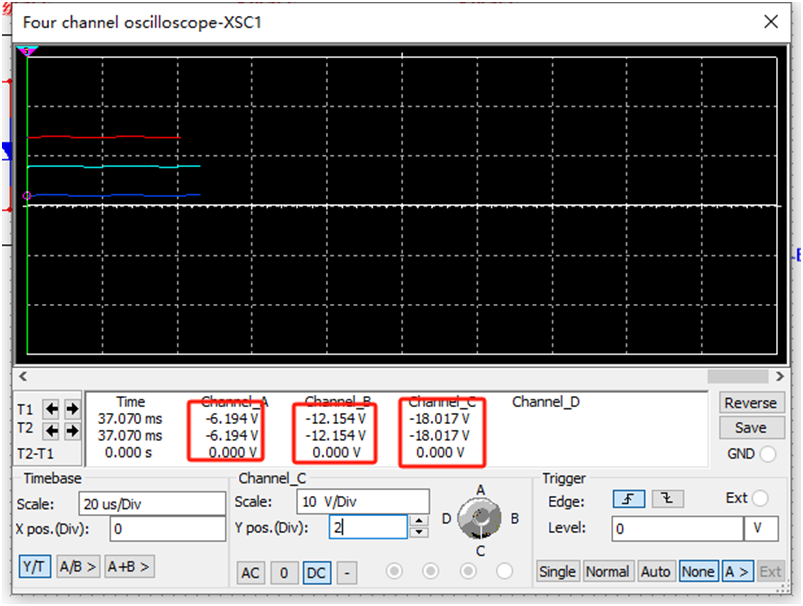

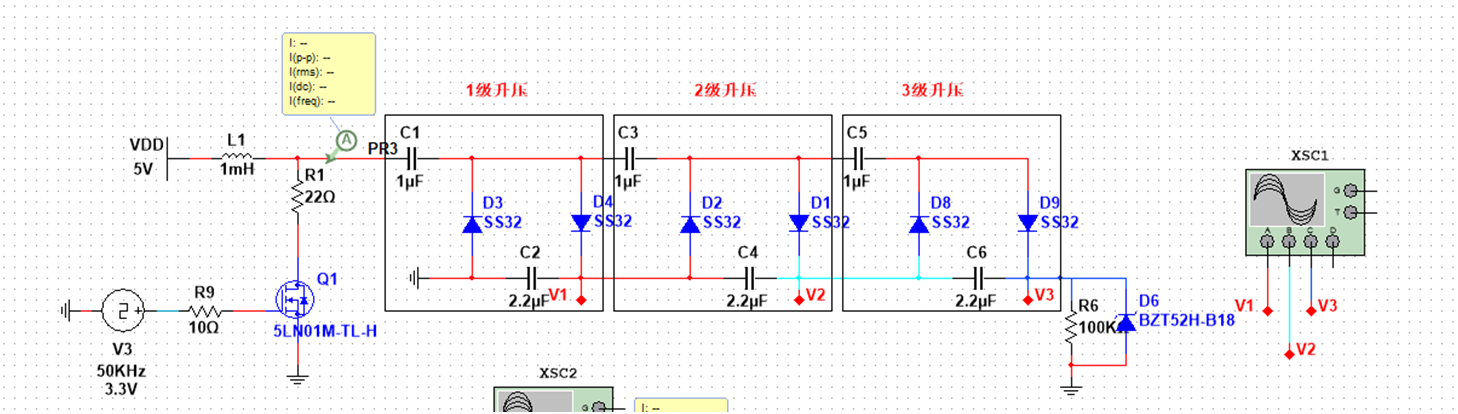

备注：上述二极管反过来接，得到的是负压；配合稳压管每一级升压均分；

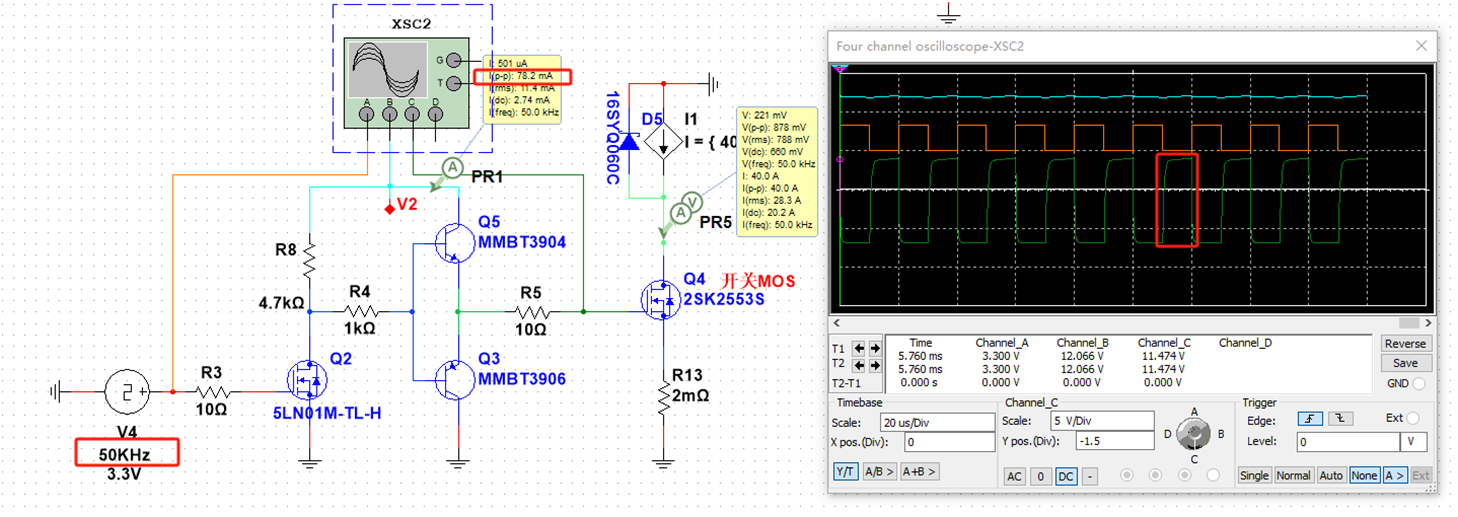

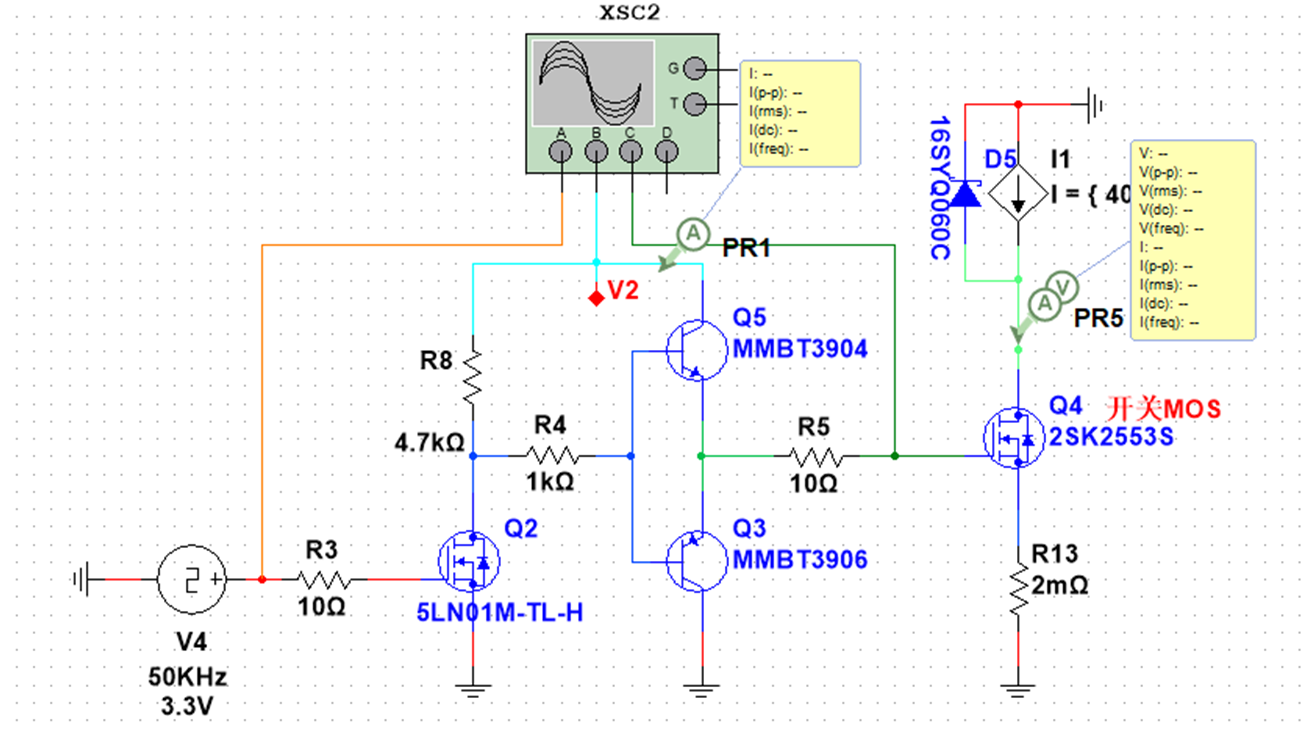

当前用2级升压输出，配合推挽电路驱动大功率MOS管：

好处：避免电阻分压驱动MOS，频率基本不受限制（电阻分压驱动MOS管频率1KHz以上会导致波形失真严重），

**

第二种升压方式：

**

注意事项：

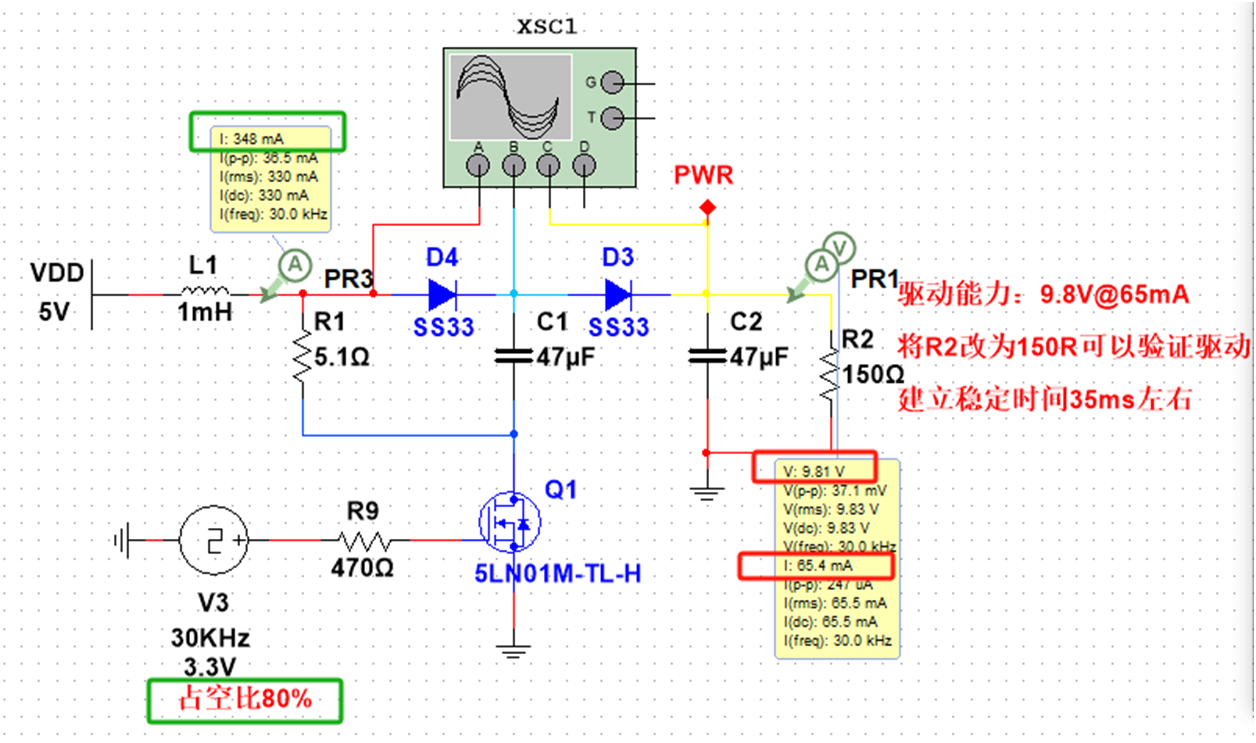

1、减小R1可以加速稳定，同时电感功率大；反之延迟稳定，功率小；

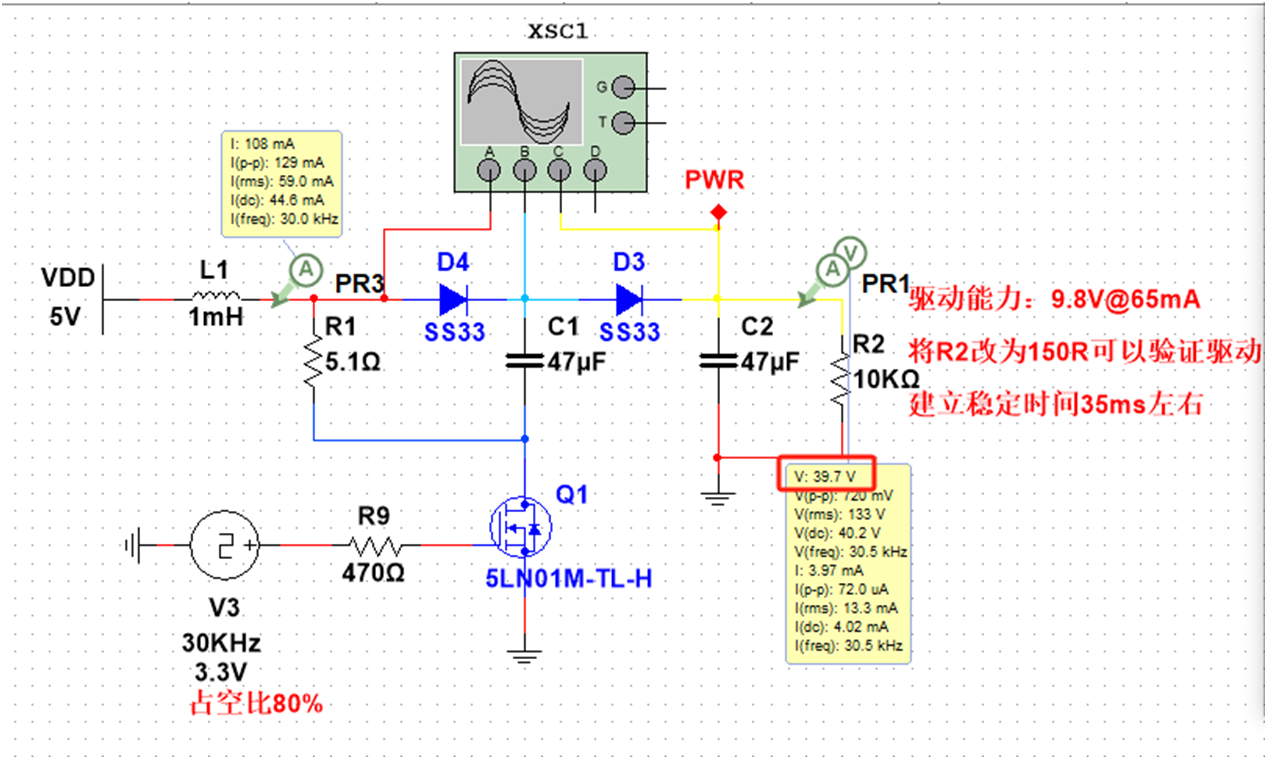

2、增大R2，增大输出电压；R2=10K时，驱动电压达40V，驱动电流弱；

具体根据负载需求，适当调整，并配合稳压管使用；

总体来说：输出电压越高，驱动电流越小；反之，驱动电流可以越大，配合稳压二极管，输出更稳定；
