8K4K图像评估平台

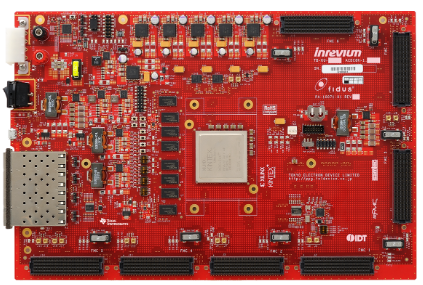

上图是一个Xilinx Kintex UltraScale 115 FPGA的评估板。通过结合视频FMC接口卡，如HDMI2.0/DiplayPort1.2/12G-SDl/MIPI/V-By-One等等，可以轻松构建一个8K/4K评估环境。SerDes 非常多，DDR带宽大，非常适合开发验证。（仅适合预算足够、时间紧的项目，个人使用不推荐）。链接：8K4K Image Evaluation Platform｜TOKYO ELECTRON DEVICE AMERICA, INC.
一、规格和特点
| Onboard device | Xilinx FPGA : XCKU060-2FFVA1517 （TB-KU-060-ACDC8K） : XCKU115-2FLVA1517 （TB-KU-115ｰACDC8K） |
|---|---|
| Installed memory | DDR4 SDRAM (two 64-bit wide) |
| Interface | FMC x7 SFP+ socket RS-232C(connectors are USB-B types) PMOD （Digilent module interface） Xilinx cable 10-pin header General-purpose Pin Header Push switch, DIP switch, LED |
| Clock | 200MHz for DDR4 For image processing 148.5 MHz 156.25MHz for high-speed GTH transceivers PLL for general-purpose clock |
| CONFIGURATION | QUAD Dual-SPI flush |
| Board size | H300×W400（mm） |
| Other accessories | 12V power supply |
| Remarks | Not all pins are connected to the FPGA. |
二、功能框图
三、FMC信号分配
| FMC | GTH | Standard I/O | ||
|---|---|---|---|---|
| 060 | 115 | LA Group | Voltage | |
| FMC0 | 0 | 0 | 72pin | 3.3V |
| FMC1 | 8 | 8 | 72pin | 1.8V |
| FMC2 | 8 | 8 | 12pin | 1.8V |
| FMC3 | 8 | 8 | 72pin | 1.8V |
| FMC4 | 4 | 8 | 12pin | 1.8V |
| FMC5 | 0 | 8 | 12pin | 1.8V |
| FMC6 | 4 | 4 | 12pin | 1.8V |

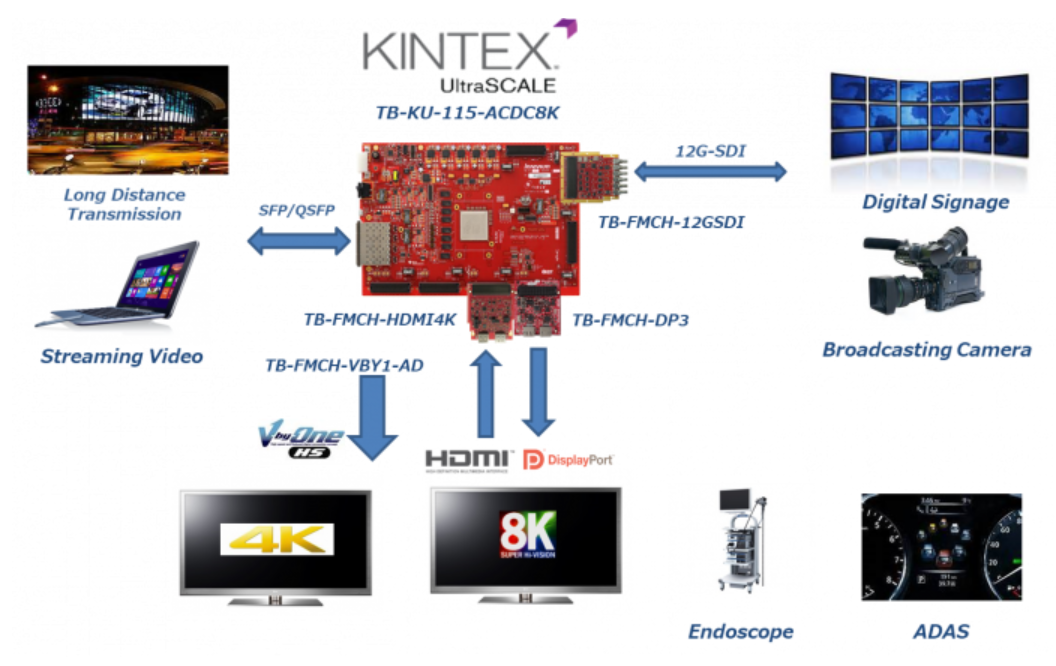

四、应用场景
五、主板型号
1.TB-KU-060-ACDC8K
2.TB-KU-115-ACDC8K
