中科固源：蓝牙协议栈架构与核心协议深度剖析
一、蓝牙技术概述
蓝牙(Bluetooth)是一种短距离无线通信技术标准，最初由爱立信公司于1994年提出，旨在取代有线连接，实现设备间的无线数据交换。蓝牙技术以10世纪丹麦国王Harald Blåtand的名字命名，象征着统一不同设备的愿景。
1.1 蓝牙技术的发展历程
蓝牙技术自诞生以来经历了多个版本的演进：
蓝牙1.0和1.0B (1999年)：初始版本，存在互操作性问题
蓝牙1.1 (2001年)：第一个广泛采用的版本
蓝牙1.2 (2003年)：改进抗干扰能力，提高传输速度
蓝牙2.0+EDR (2004年)：引入增强数据速率(EDR)
蓝牙2.1+EDR (2007年)：简化配对流程，提高安全性
蓝牙3.0+HS (2009年)：引入高速模式(HS)
蓝牙4.0 (2010年)：引入低功耗蓝牙(BLE)
蓝牙4.1 (2013年)：改进与LTE的共存性
蓝牙4.2 (2014年)：提高数据传输速率和安全性
蓝牙5.0 (2016年)：显著提升范围、速度和广播容量
蓝牙5.1 (2019年)：增加寻向功能
蓝牙5.2 (2020年)：引入LE Audio
蓝牙5.3 (2021年)：进一步优化低功耗性能
1.2 蓝牙技术的特点
蓝牙技术具有以下主要特点：
短距离通信：典型通信距离为10米(Class 2)，可扩展至100米(Class 1)
低功耗：特别是BLE技术，适合电池供电设备
ISM频段工作：2.4GHz全球免许可频段
跳频扩频技术：减少干扰，提高安全性
点对点和点对多点通信：支持多种网络拓扑
低成本：广泛普及，芯片价格低廉
二、蓝牙协议栈架构
蓝牙协议栈是蓝牙技术的核心，采用分层架构设计，各层具有明确的功能划分和接口定义。完整的蓝牙协议栈可分为控制器子系统(Controller)和主机子系统(Host)两大部分。
2.1 蓝牙协议栈分层结构
蓝牙协议栈从下到上可分为以下主要层次：
2.1.1 物理层(PHY)
物理层负责无线信号的调制解调，工作在2.4GHz ISM频段(2400-2483.5MHz)。蓝牙采用高斯频移键控(GFSK)调制方式，将数字信号转换为射频信号。
蓝牙5.0引入了两种新的PHY：
LE Coded PHY：提供更长的通信距离
LE 2M PHY：提供更高的数据传输速率
2.1.2 链路层(LL, Link Layer)
链路层负责：
设备发现(广告和扫描)
链路建立、维护和释放
数据包格式定义
跳频控制
低功耗管理
链路层定义了五种状态：
待机状态(Standby)
广告状态(Advertising)
扫描状态(Scanning)
发起状态(Initiating)
连接状态(Connection)

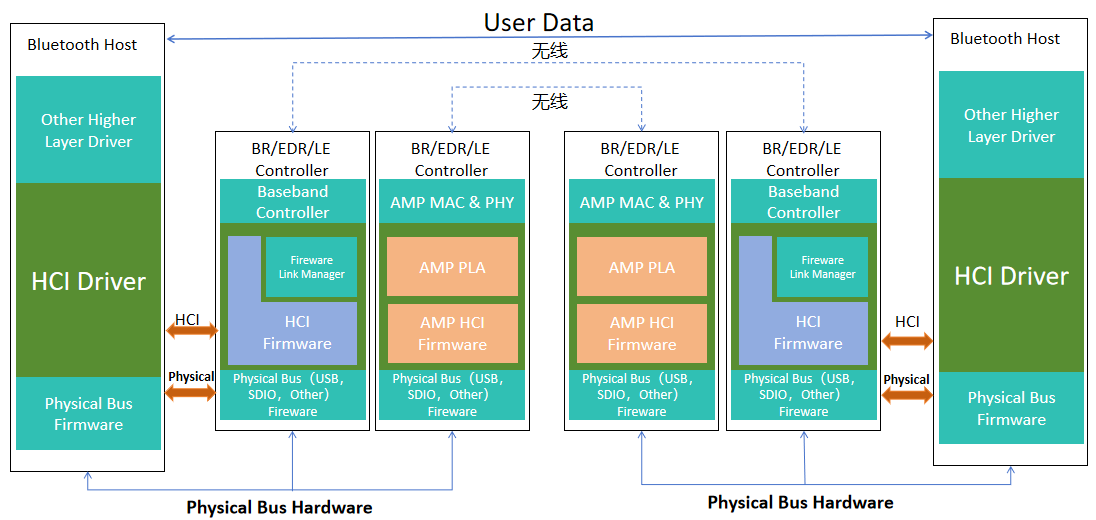

2.1.3 主机控制器接口(HCI, Host Controller Interface)
HCI是控制器和主机之间的标准接口，定义了：
命令接口(主机→控制器)
事件接口(控制器→主机)
数据接口(双向)
HCI可以通过UART、USB或SDIO等物理接口实现

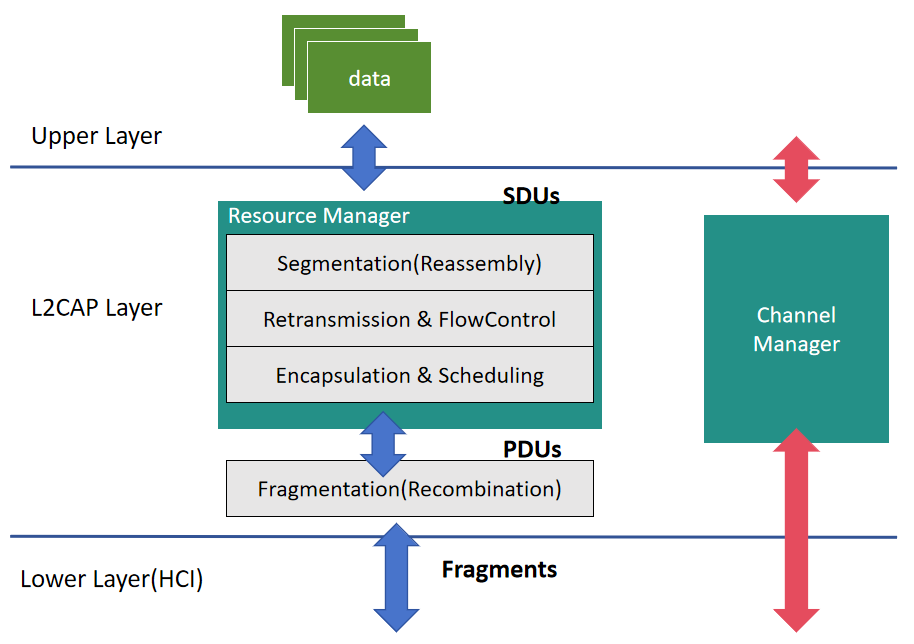

2.1.4 逻辑链路控制和适配协议(L2CAP, Logical Link Control and Adaptation Protocol)
L2CAP是蓝牙协议栈的核心协议层，主要功能包括：
协议/信道复用：支持多个高层协议共享底层链路
分段和重组：将大数据包分割为适合底层传输的小包
服务质量(QoS)管理
错误控制和流控制
L2CAP提供了面向连接和无连接的数据服务
2.1.5 属性协议(ATT, Attribute Protocol)
ATT是BLE的基础协议，定义了客户端-服务器模型：
服务器：存储数据(属性)
客户端：访问服务器数据
属性由以下要素组成：
属性句柄(16位唯一标识符)
属性类型(UUID)
属性值
属性权限
2.1.6 通用属性配置文件(GATT, Generic Attribute Profile)
GATT建立在ATT之上，定义了：
服务(Service)：完成特定功能的数据集合
特征(Characteristic)：服务中的数据点
描述符(Descriptor)：特征的元数据
GATT定义了客户端和服务器之间的交互方式，是大多数BLE应用的基础
2.1.7 通用访问配置文件(GAP, Generic Access Profile)
GAP定义了蓝牙设备的发现、连接和安全等基础功能：
设备角色(广播者、观察者、外围设备、中央设备)
发现流程
连接建立
安全模式
2.1.8 安全管理协议(SMP, Security Manager Protocol)
SMP负责BLE设备间的配对和密钥分发，提供：
配对和认证
加密密钥生成
身份解析密钥(IRK)分发
隐私保护
2.2 蓝牙协议栈变体
根据蓝牙版本和应用场景，协议栈有不同的实现变体：
2.2.1 经典蓝牙协议栈
经典蓝牙(Bluetooth Classic)主要用于音频传输和高速数据通信，包含以下额外协议层：

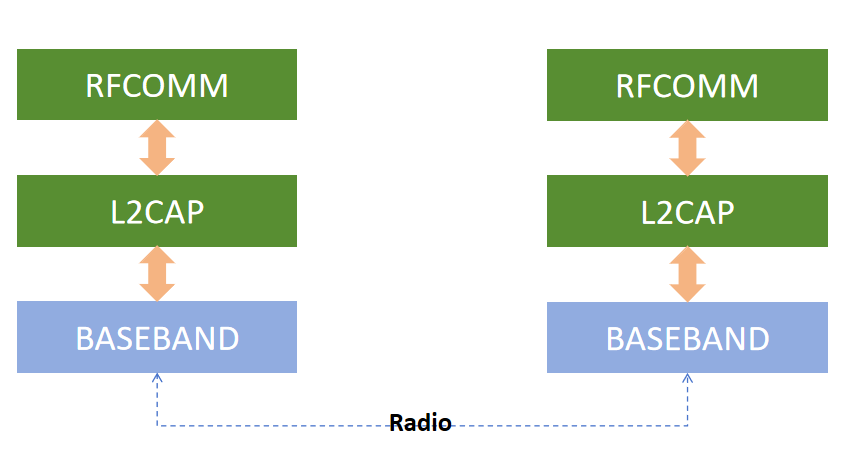

RFCOMM：串口仿真协议

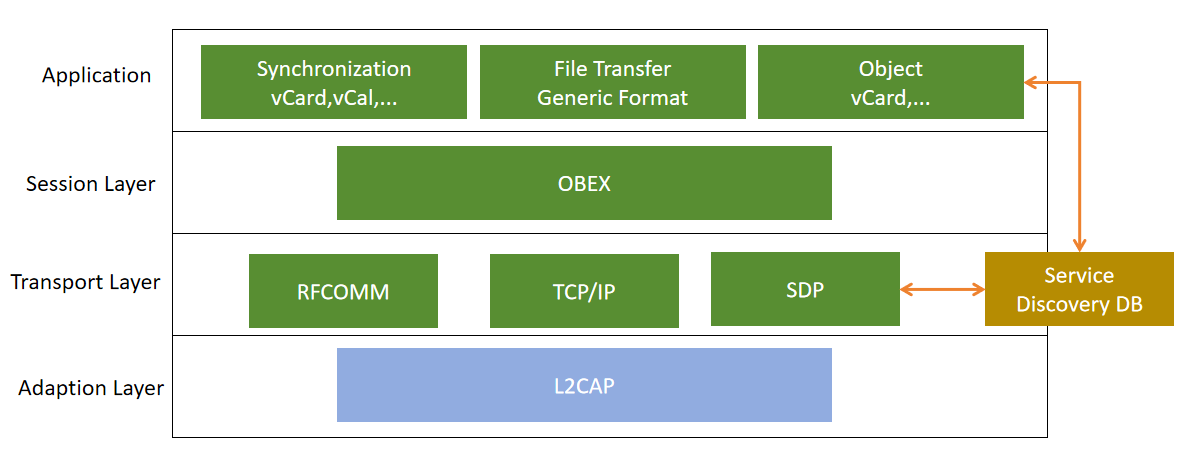

OBEX：对象交换协议，蓝牙电话本，蓝牙短信，文件传输等协议都是走的OBEX
SDP：服务发现协议
协议数据单元格式：
Header: | PDU ID | Transaction ID | ParameterLength |
1 byte 2 bytes 2 bytes
Parameters: | Parameter 1 | Parameter 2 | --- | Parameter N |

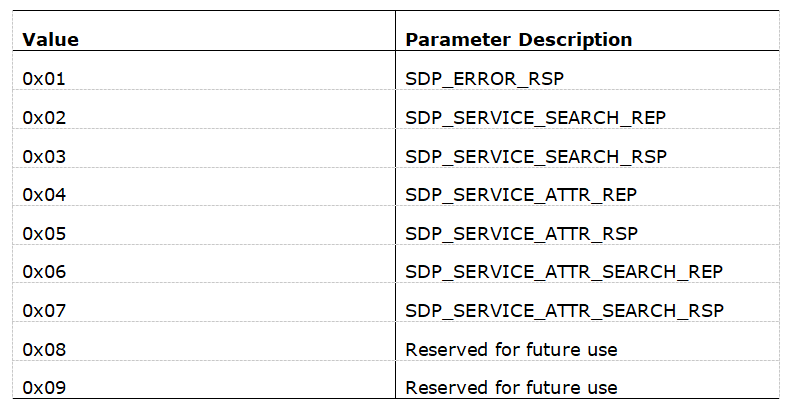

PDU ID：
AVDTP：音频/视频分发传输协议（以下协议架构图省略）
A2DP：高级音频分发配置文件
AVRCP（AUDIO/VIDEO REMOTE CONTROL PROFILE）：蓝牙音乐控制协议
HFP：免提配置文件
HSP：蓝牙耳机协议，最开始的蓝牙耳机协议，目前已经没有产品在用这个了吧，至少我没有看到了。算是一个简化版的HFP。
SPP（SERIAL PORT PROFILE）：蓝牙串口协议
IAP：苹果的特有协议，分为IAP1/IAP2
PBAP（Phone Book Access）：蓝牙电话本访问协议
MAP（MESSAGE ACCESS PROFILE）：蓝牙短信访问协议
OPP（OBJECT PUSH PROFILE）：对象推送协议
AVCTP（AUDIO/VIDEO CONTROL TRANSPORT PROTOCOL）：音视频控制传输协议，是AVRCP的地方
AVDTP（AUDIO/VIDEO DISTRIBUTION TRANSPORT PROTOCOL）：音视频分布传输协议，是A2DP的底层
HID（HUMAN INTERFACE DEVICE）：人机接口协议
ATT：蓝牙属性协议
GATT：蓝牙通用属性协议
SM: 蓝牙安全管理协议
2.2.2 低功耗蓝牙协议栈(BLE)
BLE协议栈针对低功耗优化，简化了部分协议层，强调GATT/ATT模型，适合物联网和穿戴设备。
2.2.3 双模蓝牙协议栈
同时支持经典蓝牙和BLE的协议栈实现，可在同一芯片上运行两种技术。
三、蓝牙核心协议详解
3.1 物理层技术细节
蓝牙物理层采用跳频扩频(FHSS)技术：
将2.4GHz频段划分为79个1MHz信道(经典蓝牙)或40个2MHz信道(BLE)
每秒1600次跳频(经典蓝牙)
自适应跳频(AFH)：避开干扰频段
蓝牙5.0的LE Coded PHY使用前向纠错(FEC)编码提高接收灵敏度，实现4倍于传统BLE的范围
3.2 链路层操作流程
3.2.1 设备发现流程
广播设备：发送广告包(Advertising Packet)在三个主要广告信道(37,38,39)上
扫描设备：在广告信道上监听广告包
连接建立：中央设备发送连接请求给外围设备
3.2.2 数据信道选择
连接建立后，设备切换到数据信道：
经典蓝牙：使用79个数据信道
BLE：使用37个数据信道(0-36)
3.3 L2CAP信道类型
面向连接信道：提供可靠的数据传输，支持分段/重组
无连接信道：用于广播数据，不保证可靠性
信令信道：用于L2CAP控制命令交换
3.4 GATT数据结构
GATT定义了层次化的数据结构：
服务(Service)：
由一个或多个特征组成
由UUID标识(16位标准UUID或128位自定义UUID)
示例：电池服务(0x180F)、心率服务(0x180D)
特征(Characteristic)：
包含一个值和多个描述符
属性包括：读、写、通知、指示等权限
示例：心率测量(0x2A37)、电池电平(0x2A19)
描述符(Descriptor)：
描述特征的元数据
示例：客户端特征配置描述符(CCCD，用于启用通知/指示)
3.5 蓝牙安全机制
蓝牙安全包括三个主要方面：
配对(Pairing)：
临时密钥生成
认证方式：Just Works、Passkey Entry、Out of Band(OOB)
蓝牙4.2引入LE Secure Connections，使用椭圆曲线Diffie-Hellman(ECDH)密钥交换
绑定(Bonding)：
长期密钥(LTK)存储
后续连接使用存储的密钥快速重建安全连接
加密(Encryption)：
使用AES-CCM算法加密数据
128位密钥长度
四、蓝牙协议栈实现
4.1 常见蓝牙协议栈实现
BlueZ：Linux官方蓝牙协议栈
Bluedroid：Android使用的蓝牙协议栈
iOS蓝牙协议栈：苹果专有实现
Windows蓝牙协议栈：Microsoft实现
商用协议栈：CSR、德州仪器、Nordic等芯片厂商提供的协议栈
4.2 协议栈开发考虑因素
开发蓝牙应用时需要考虑：
资源限制：BLE设备通常有有限的内存和处理能力
功耗优化：合理设置连接间隔、从设备延迟等参数
协议版本兼容性：确保设备间的互操作性
安全配置：根据应用需求选择适当的安全级别
五、蓝牙应用场景
蓝牙协议栈支持广泛的应用场景：
5.1 音频传输
无线耳机、音箱
车载免提系统
LE Audio新增支持多流音频和广播音频
5.2 数据传输
文件传输
设备同步
远程控制
5.3 物联网应用
智能家居设备
穿戴设备(手环、手表)
健康医疗设备(心率监测器)
5.4 位置服务
蓝牙信标(Beacon)
室内定位
物品追踪
六、蓝牙技术未来发展趋势
LE Audio：基于LC3编解码器的新一代蓝牙音频
Mesh网络：大规模设备组网能力
更高吞吐量：持续提升数据传输速率
更低功耗：进一步优化能效
与5G/Wi-Fi 6的融合：多技术协同工作
蓝牙协议栈作为蓝牙技术的核心，随着版本的演进不断丰富和完善，为各种无线应用场景提供了灵活可靠的通信基础。理解蓝牙协议栈的架构和工作原理，对于开发蓝牙应用和解决连接问题具有重要意义
