利用并行处理提高LabVIEW程序执行速度

ds 2025/5/9 8:05:32

在 LabVIEW 编程中，提升程序执行速度是优化系统性能的关键，而并行处理技术则是实现这一目标的有力武器。通过合理运用并行处理，不仅能加快程序运行，还能增强系统的稳定性和响应能力。下面将结合实际案例，深入探讨如何利用并行处理提高 LabVIEW 程序的执行速度。

一、并行处理技术解析

多线程结构的运用：LabVIEW 中，顺序结构按部就班执行代码，而并行结构可实现多任务同时运作。以表面粗糙度测量系统为例，数据采集、处理和结果显示若采用顺序结构，耗时较长；并行结构则可让这些任务并行开展，大幅提升效率。如使用 While 循环持续采集实时数据，同时借助并行的 For 循环将大量测量数据分组处理，能显著加快数据处理速度。
生产者 - 消费者模式的应用：此模式下，生产者负责生成数据（如数据采集任务），消费者负责处理数据（如数据分析和显示），两者通过队列传递数据实现并行操作。在 LabVIEW 里，借助队列函数和消息结构即可实现该模式。例如在测量系统中，一个循环作为生产者不断采集数据并放入队列，另一个循环作为消费者从队列取出数据进行处理和显示，使采集与处理并行，提高程序整体运行速度。
子 VI 并行调用技巧：将不同功能封装成子 VI，在主程序中并行调用。在复杂的表面粗糙度测量系统里，把数据采集、滤波处理、特征提取分别封装为子 VI，利用并行结构同时调用，可加速整个测量进程。调用时要注意通过互斥锁等同步机制，避免子 VI 间的数据交互和资源使用冲突。
多核处理器的利用：LabVIEW 可自动发挥多核处理器优势，将不同任务分配到不同核心并行执行。设计程序时，需依据任务特性和依赖关系合理分配。比如计算密集型和 I/O 密集型任务分开处理，防止相互干扰，提升程序整体执行效率。
并行数据处理算法的实施：针对大规模数据处理任务，可采用并行数据处理算法。在处理表面粗糙度测量数据滤波时，把数据分块，各块并行滤波后合并结果。LabVIEW 提供的并行数组操作函数等工具，有助于实现数据并行处理，提高程序运行速度。

二、实际案例：嵌入式系统测试与验证

在嵌入式系统测试与验证场景中，并行处理技术优势显著。嵌入式系统作为大型设备中的特定功能控制器，有实时计算限制。在测试和验证过程中，需与被测设备（DUT）、其他嵌入式设备以及实际和 / 或虚拟仪器（VIs）通信，而这些通信存在响应延迟。

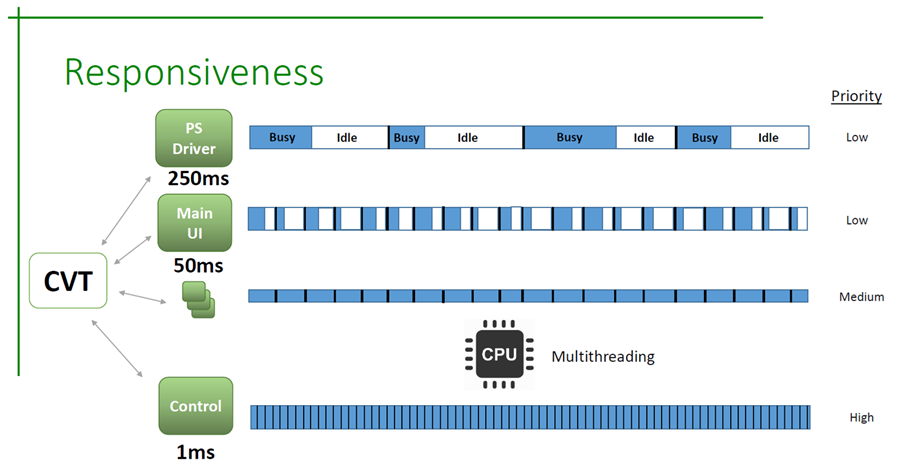

假设对电源命令的响应时间为 0.5 秒，若采用顺序处理，自动测试系统（ATS）可能需停止所有活动等待响应，导致效率低下。而多线程的并行 ATS 代码可在等待响应时，在其他线程执行如每秒更新 4 次用户界面（UI）、每秒 10 次运行模型并更新 CAN 消息等任务，确保被测设备控制算法稳定。

并行的 ATS 代码具有诸多优势：

速度更快、响应更灵敏：能同时满足如每秒为用户界面提供 4 次服务、每秒记录 10 次日志文件、每秒与电源交互 1 次等多任务需求。
在更高频率测试时更可靠：支持更快的模型仿真速度和对被测设备的响应速度。
更灵活：架构使得代码模块间具备强大的通信机制，为日志记录、可视化和自动化提供多种选择。
更具可扩展性：每个驱动程序 / 代码模块封装良好，与其他代码解耦，加快开发和调试速度。
更便于故障排查：代码模块单独运行，“调用链” 便于定位问题源头和错误，调试不影响其他全速运行的代码模块。
支持更好的用户界面：为用户提供更灵敏的界面，并可访问代码模块公开的变量用于控制和显示。

为确保 LabVIEW 程序在这种场景下以最佳多线程方式运行，可基于特定架构开发应用程序，如使用 LabVIEW 附带的 Actor 框架、Delacor 队列消息处理程序（DQMH）或 “状态机虚拟仪器” 等，确保 LabVIEW 多线程运行，避免因系统和设备模型不同步或动态函数时间要求不满足而导致的调试难题。还可借助如 SAPHIR 的 “VI Box Probes”（特别是 “Chronograph”）等工具，快速监控执行时间，找出代码中的问题所在。
