计算机组成原理3-3-1：无符号数乘法运算的硬件逻辑实现

ds 2025/8/29 17:54:43

目录

笔算乘法的分析

十进制

二进制

模仿二进制乘法的笔算方法，考虑机器实现方法

无符号数乘法运算的硬件逻辑实现

复习

硬件逻辑框图

执行过程

笔算乘法的分析

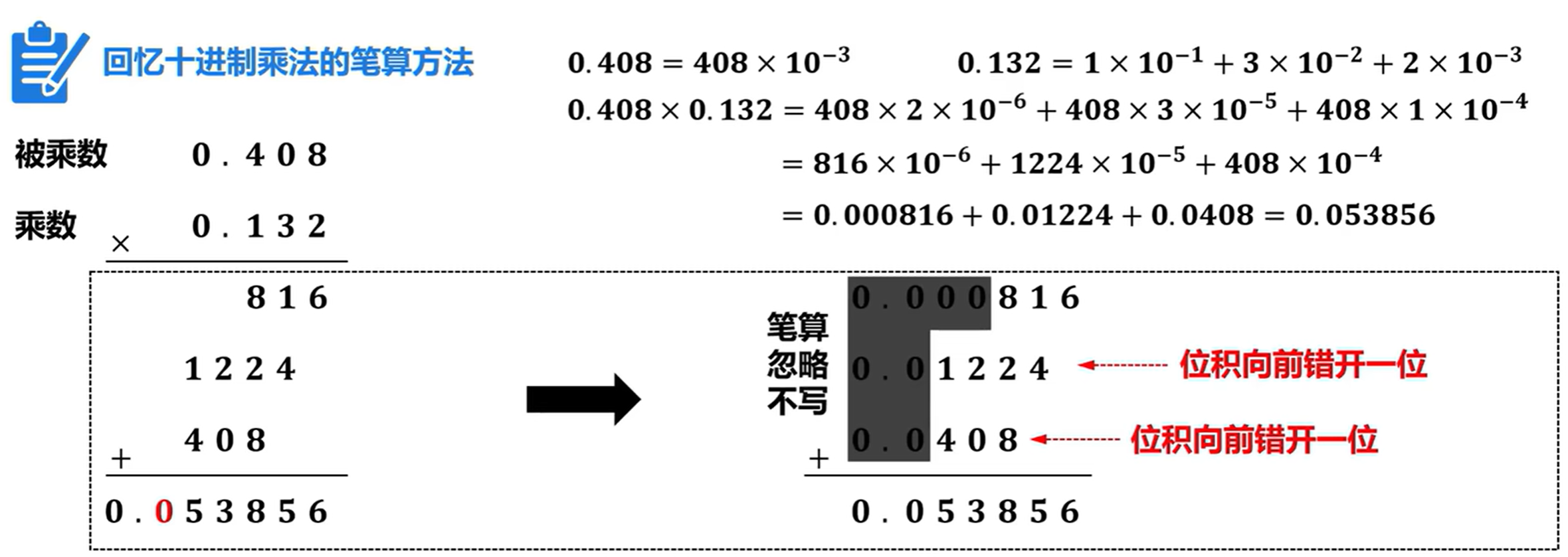

十进制

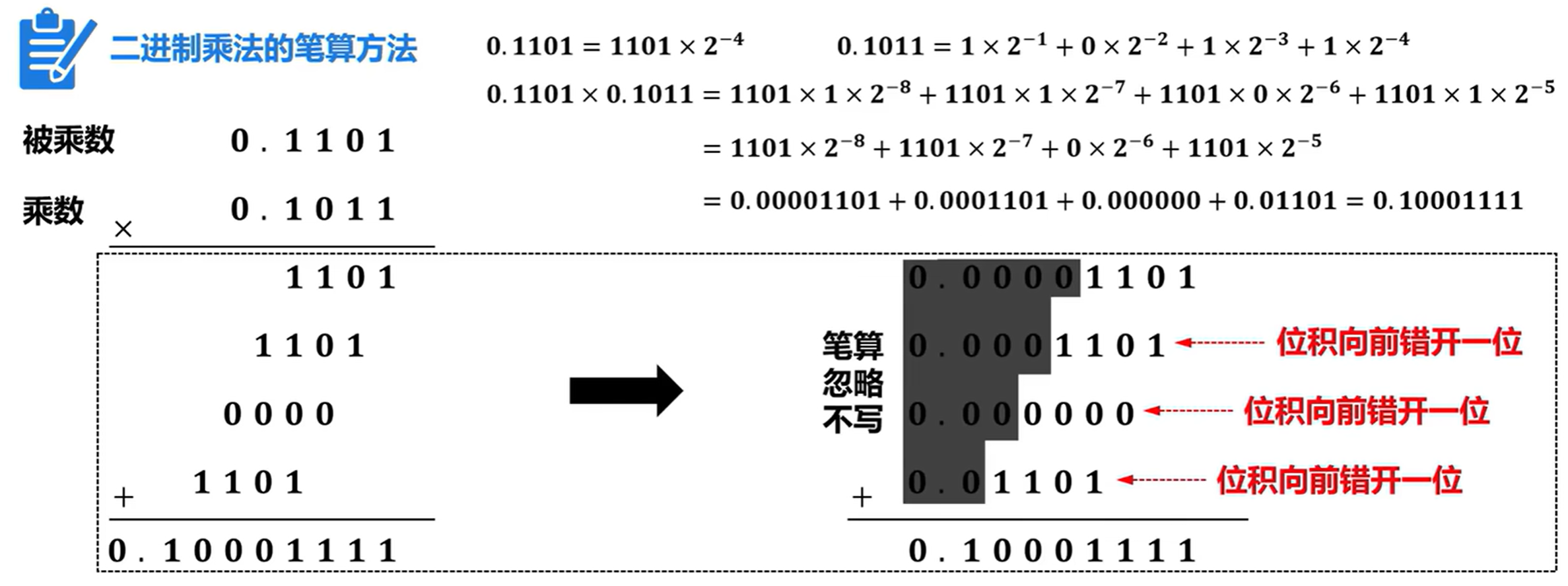

二进制

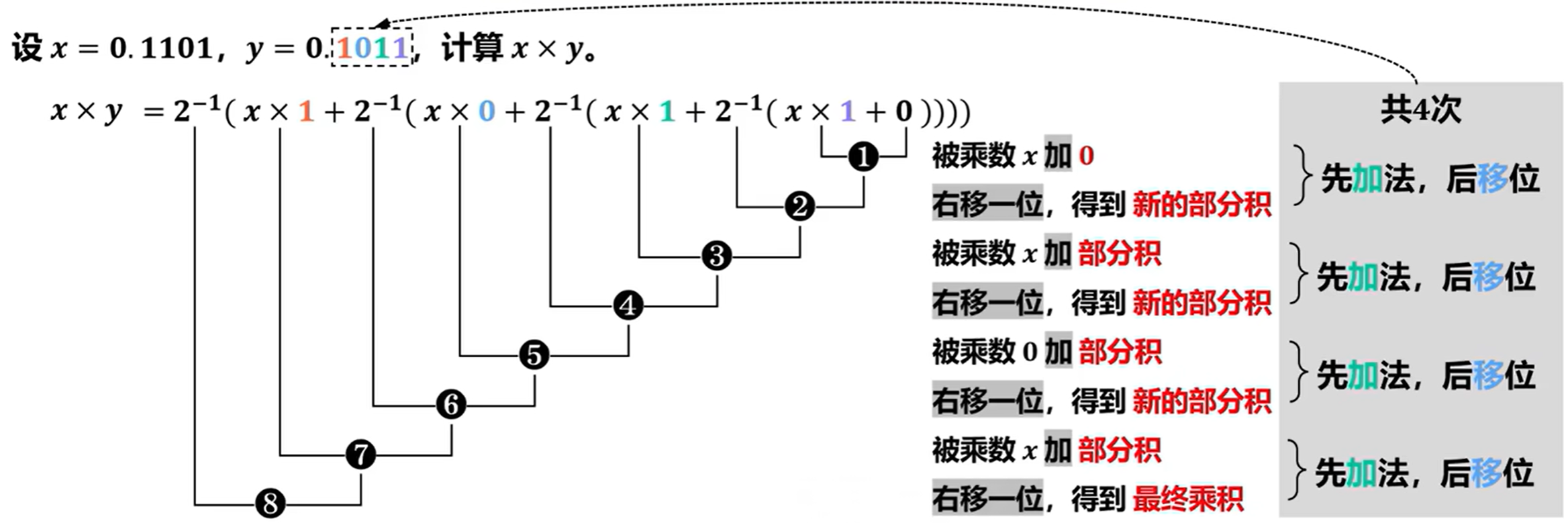

模仿二进制乘法的笔算方法，考虑机器实现方法

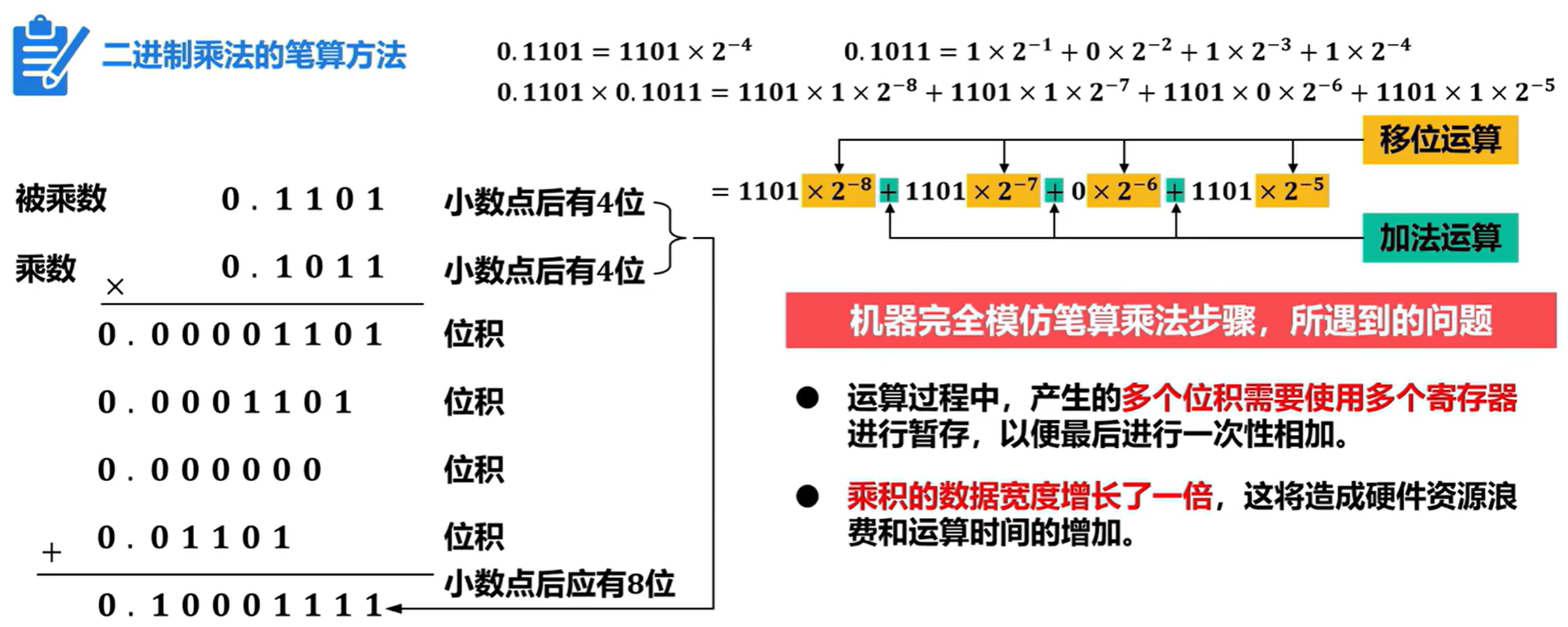

机器完全模仿笔算乘法步骤，所遇到的问题

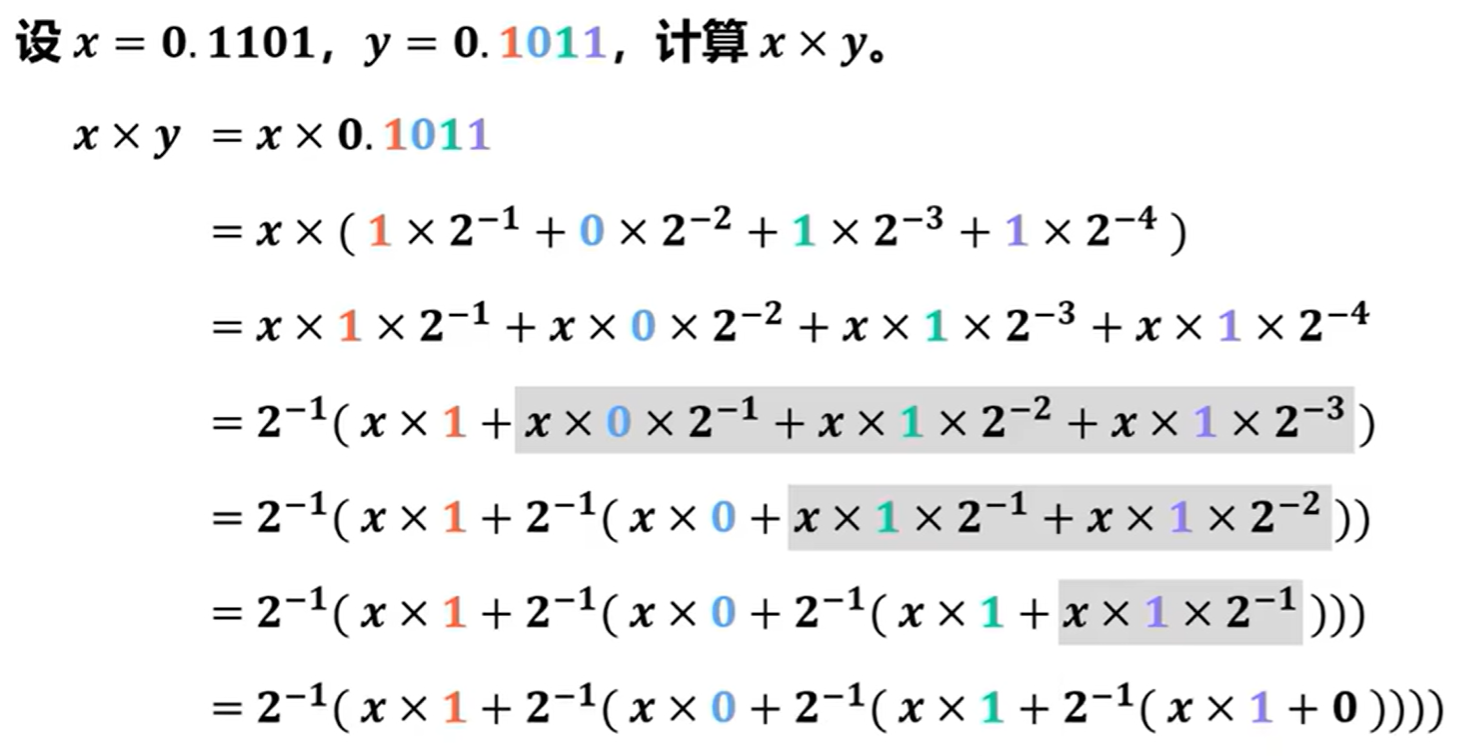

改进



无符号数乘法运算的硬件逻辑实现

复习

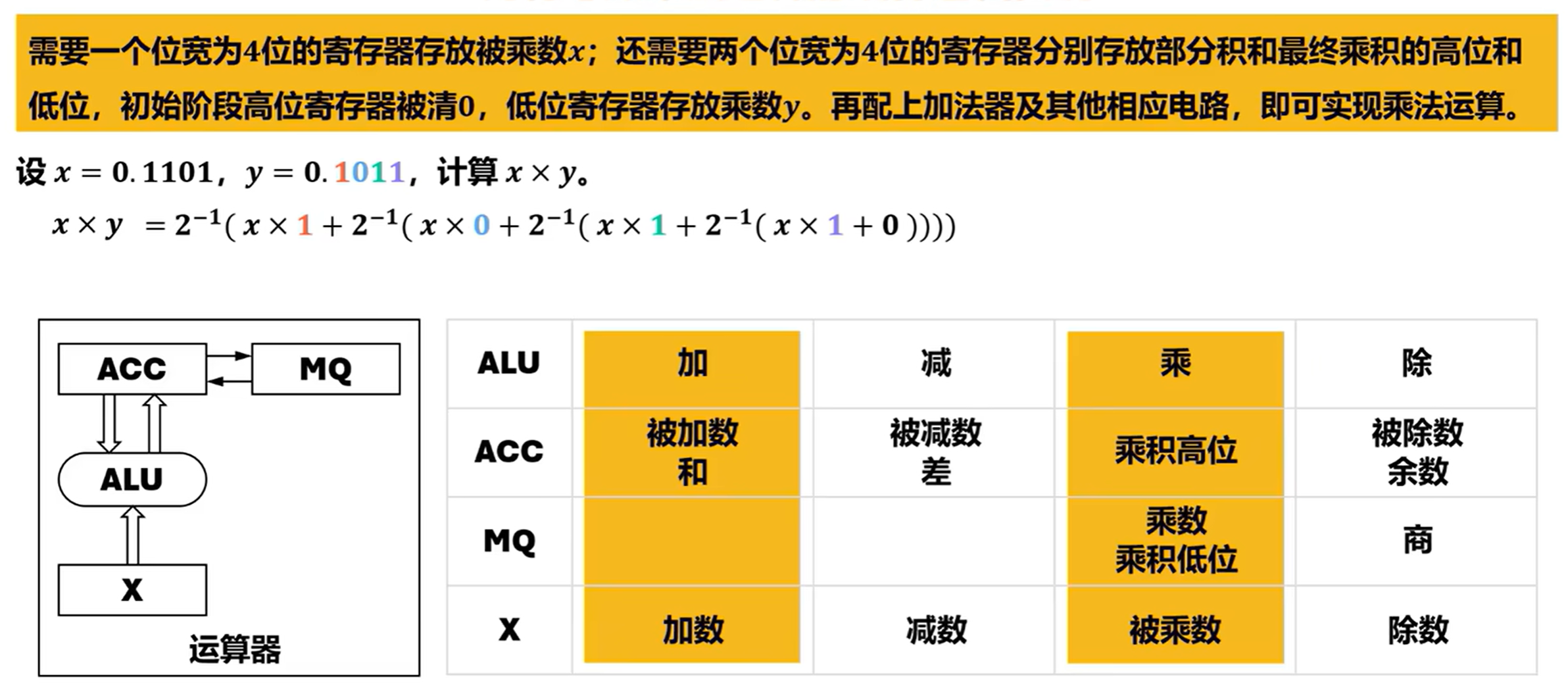

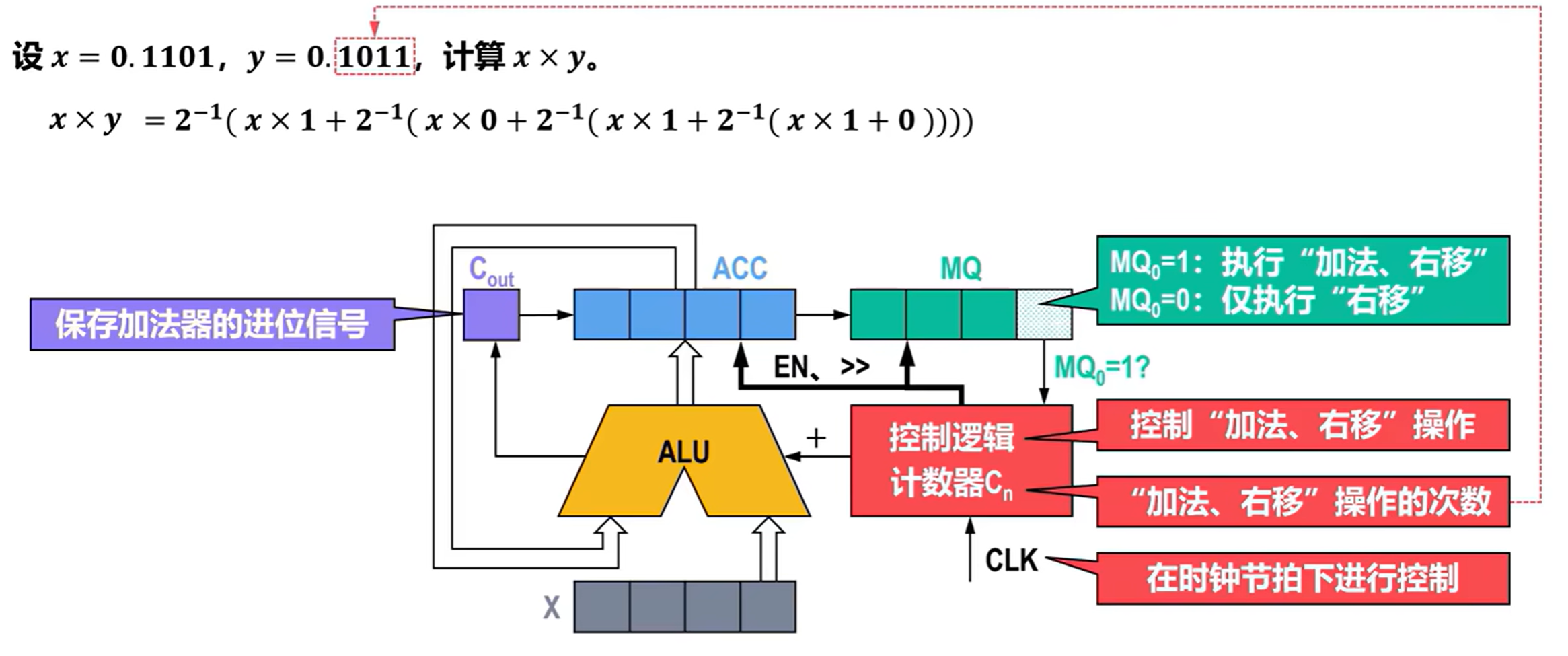

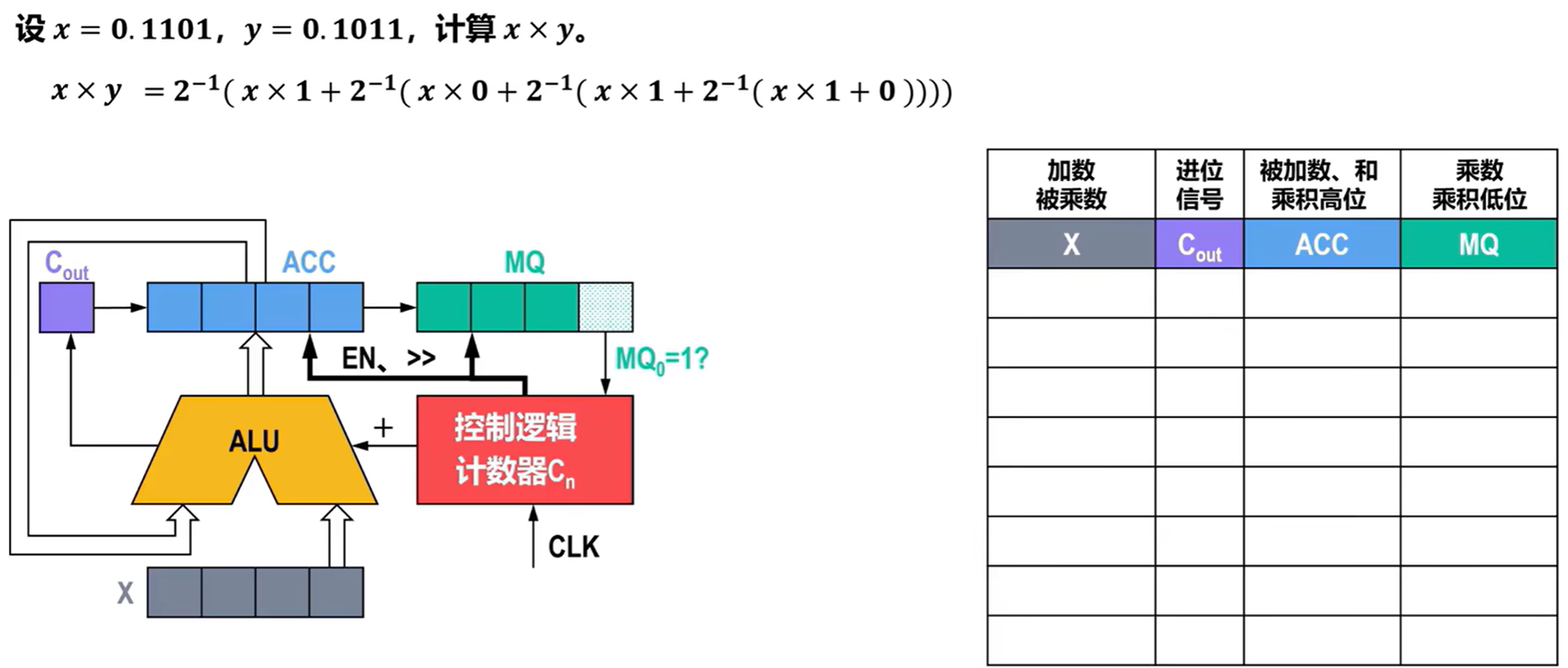

硬件逻辑框图

执行过程

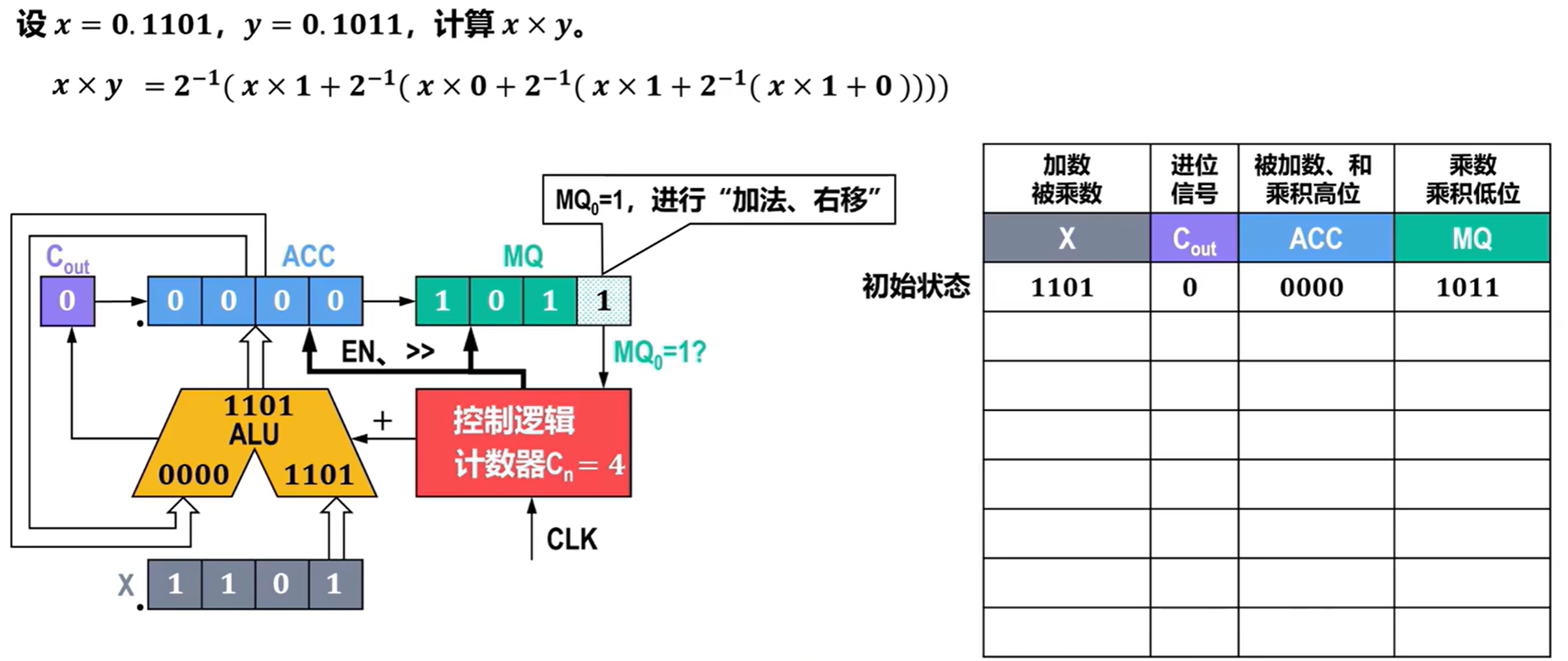

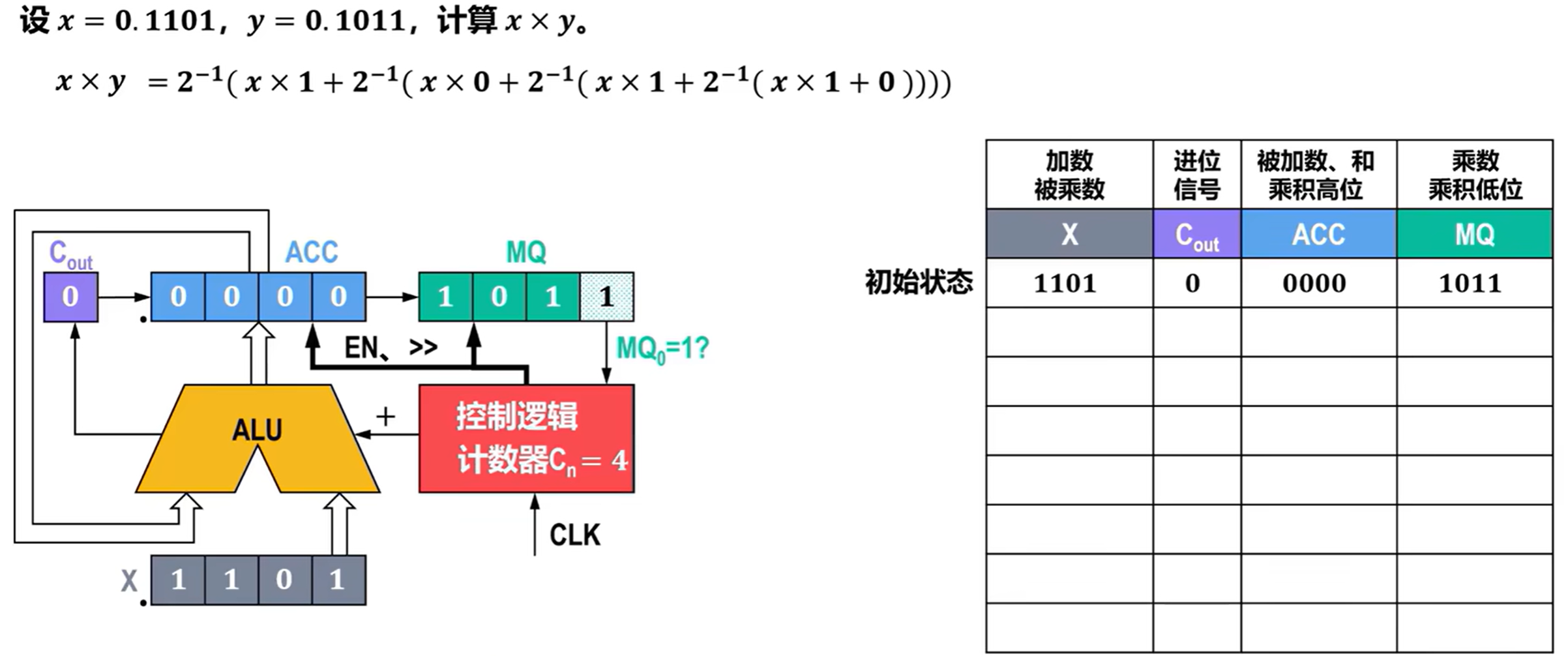

初始化

此时MQ_{0}=1

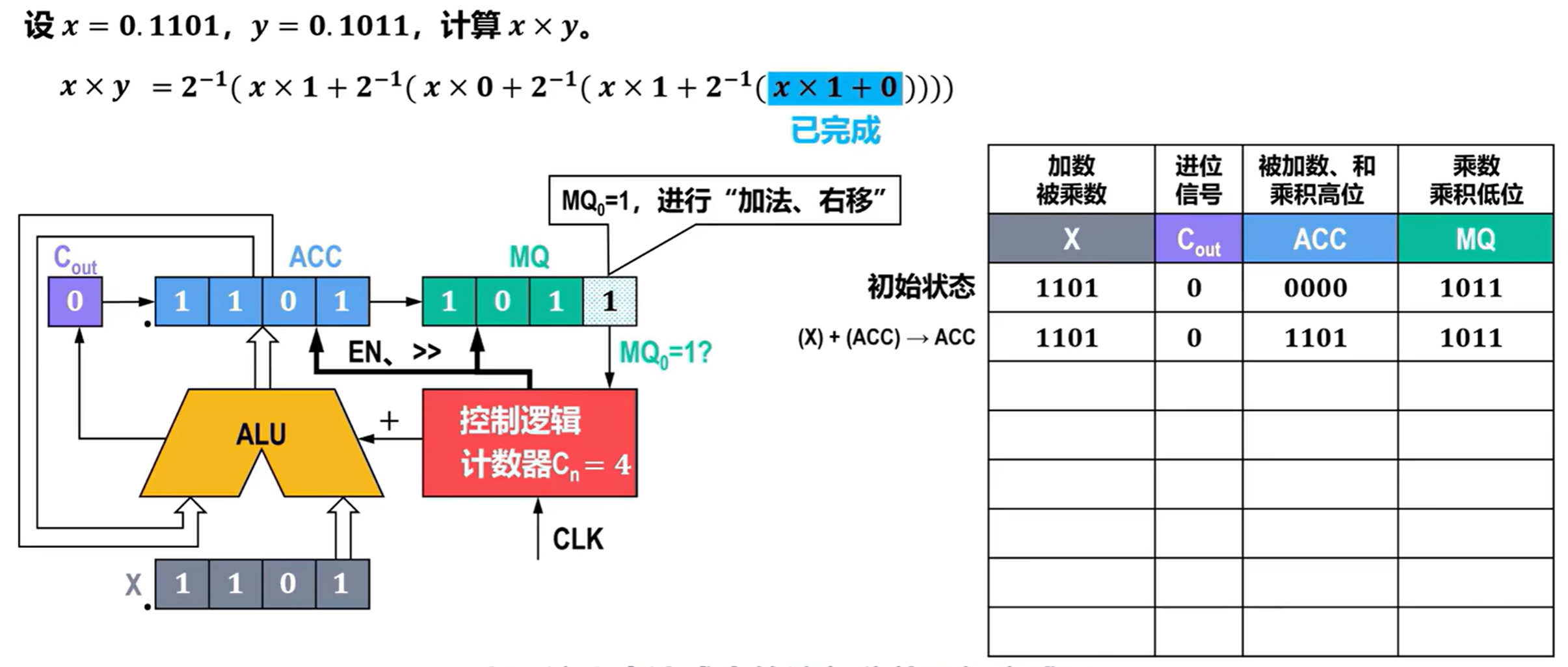

ALU中运算

将运算结果写入ACC中

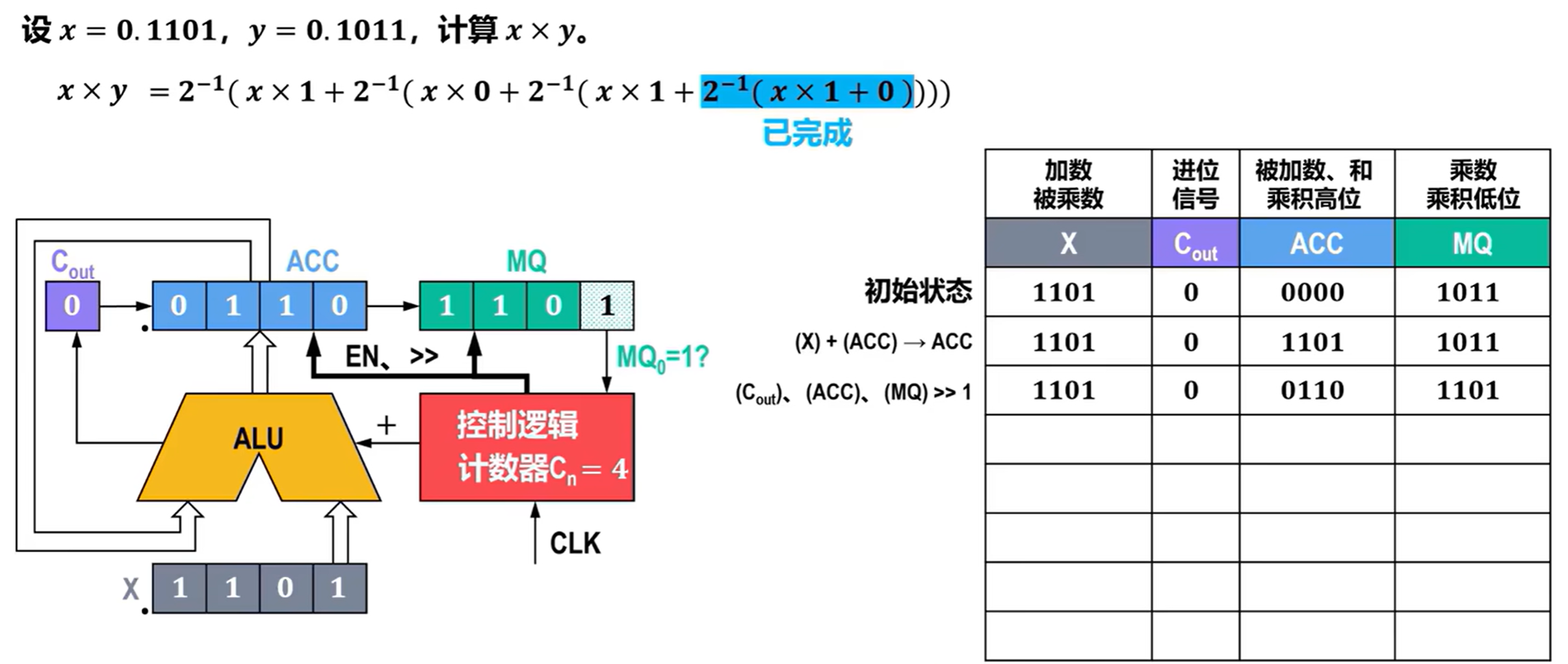

向右移动一位

至此，第一轮操作已完成

更新计数器

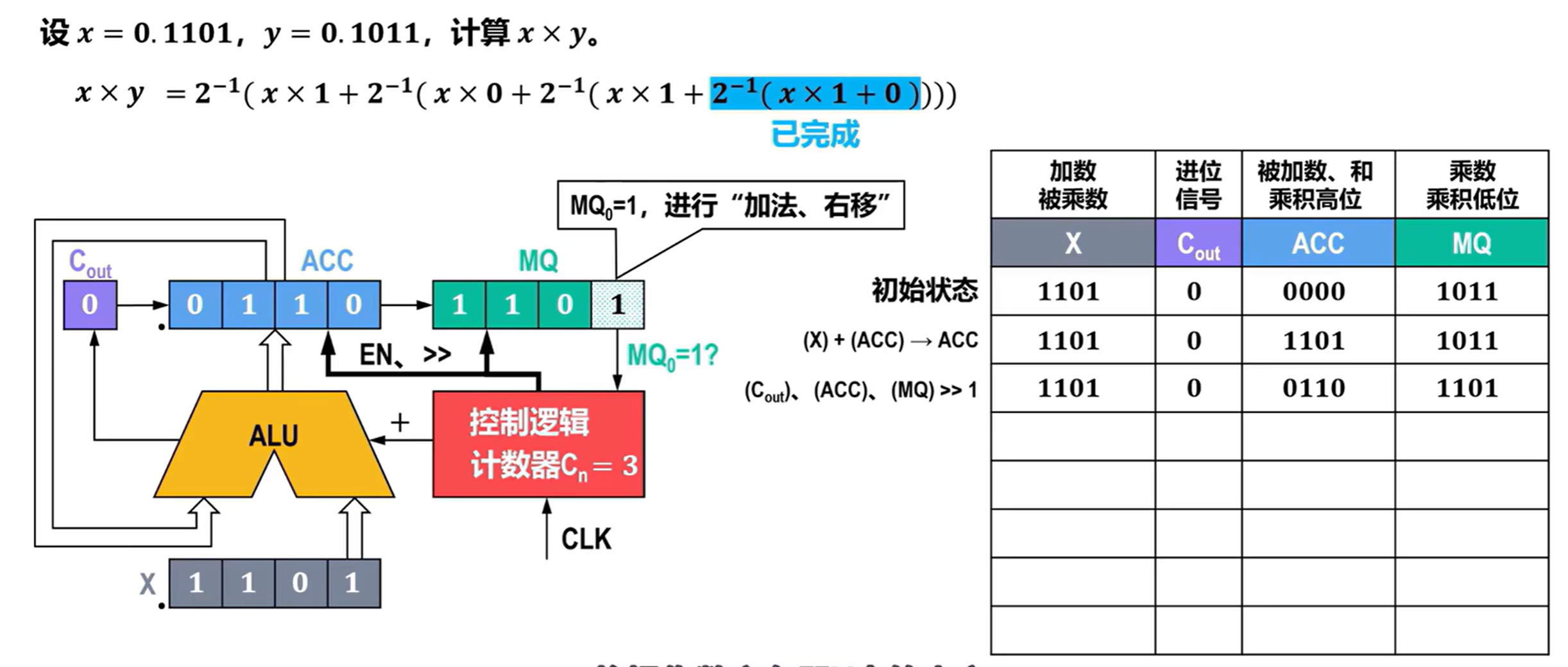

此时MQ_{0}=1

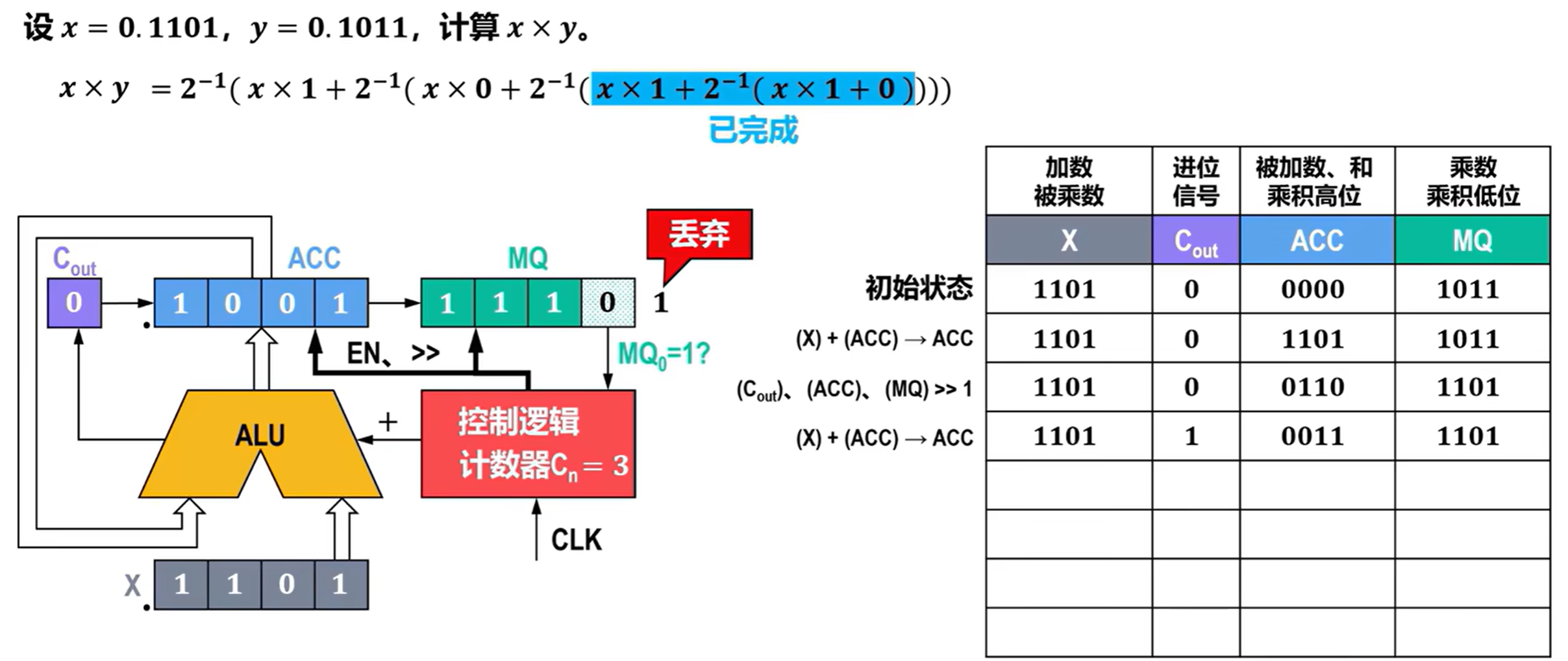

控制逻辑控制ALU将操作数寄存器X中的内容与累加器ACC中的内容进行加法运算

此次加法运算会产生进位信号

在写使能信号EN的控制下，运算结果和进位信号被分别写入ACC和C_out中

C_out,ACC,MQ中的内容同时向右移动一位

C_out中补0

填入表格中

至此，第二轮加法和移位操作已完成

更新计数器

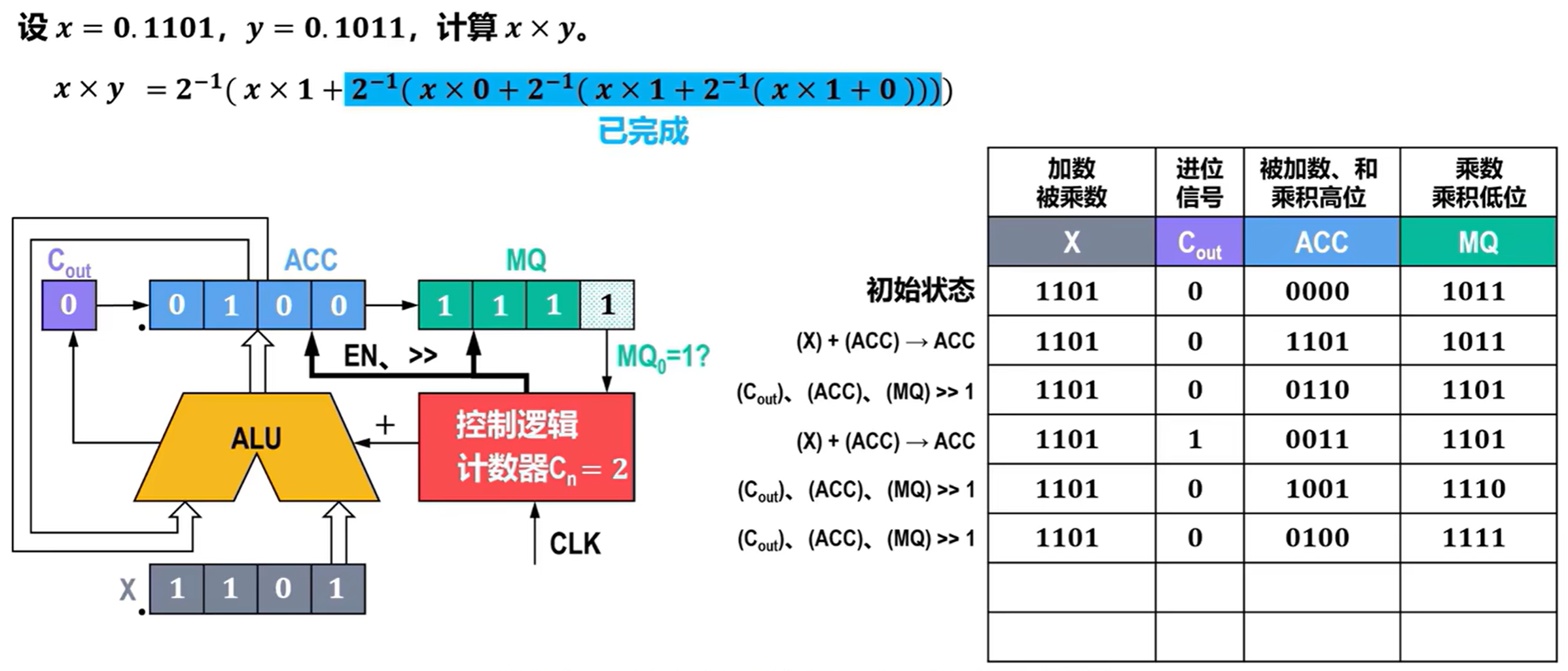

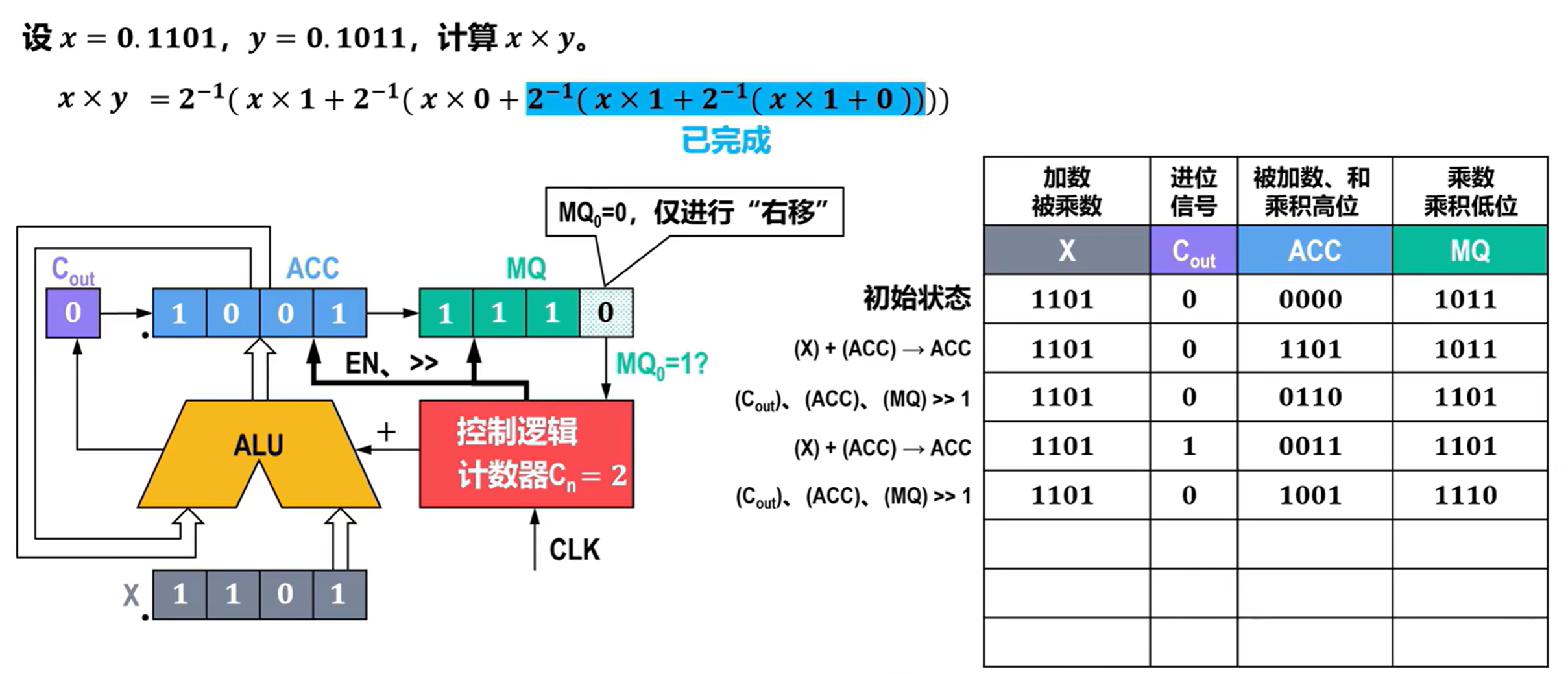

此时MQ=0，仅进行移位

至此，第三轮操作已完成

更新计数器

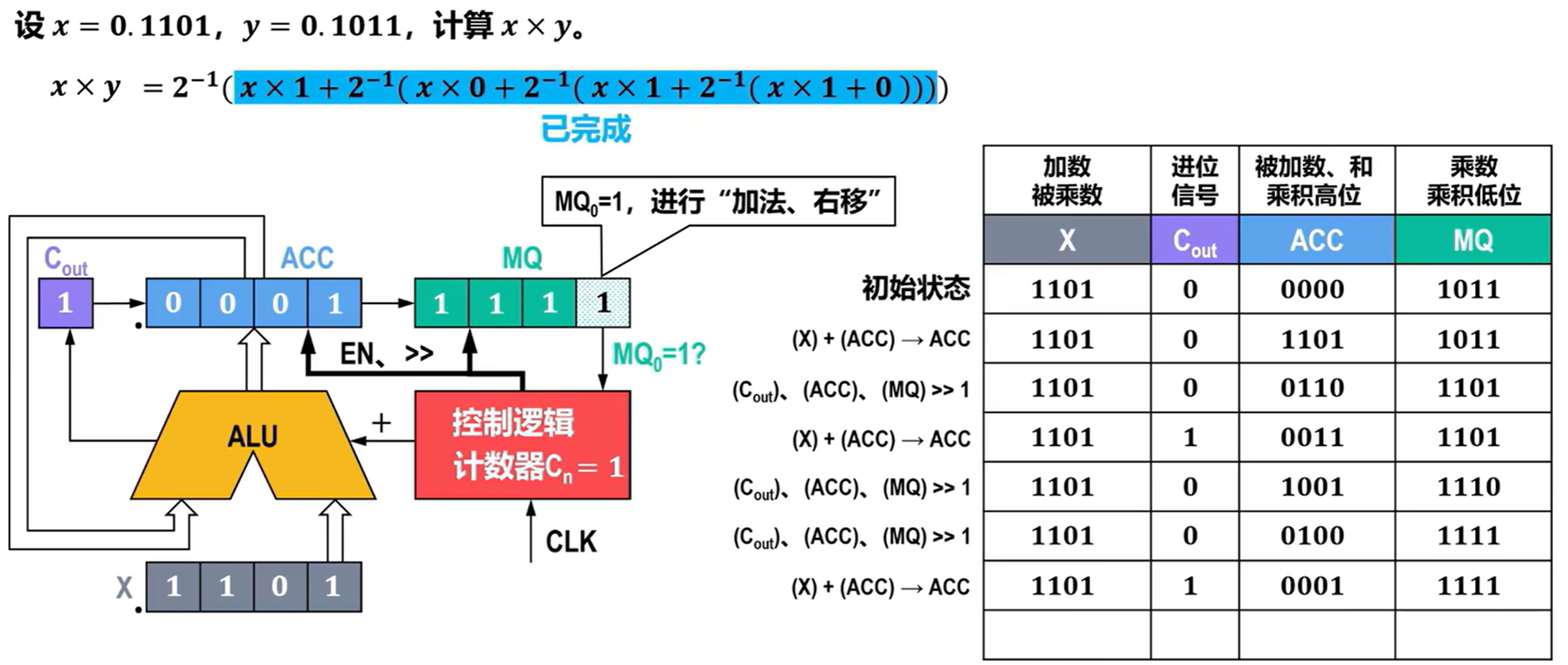

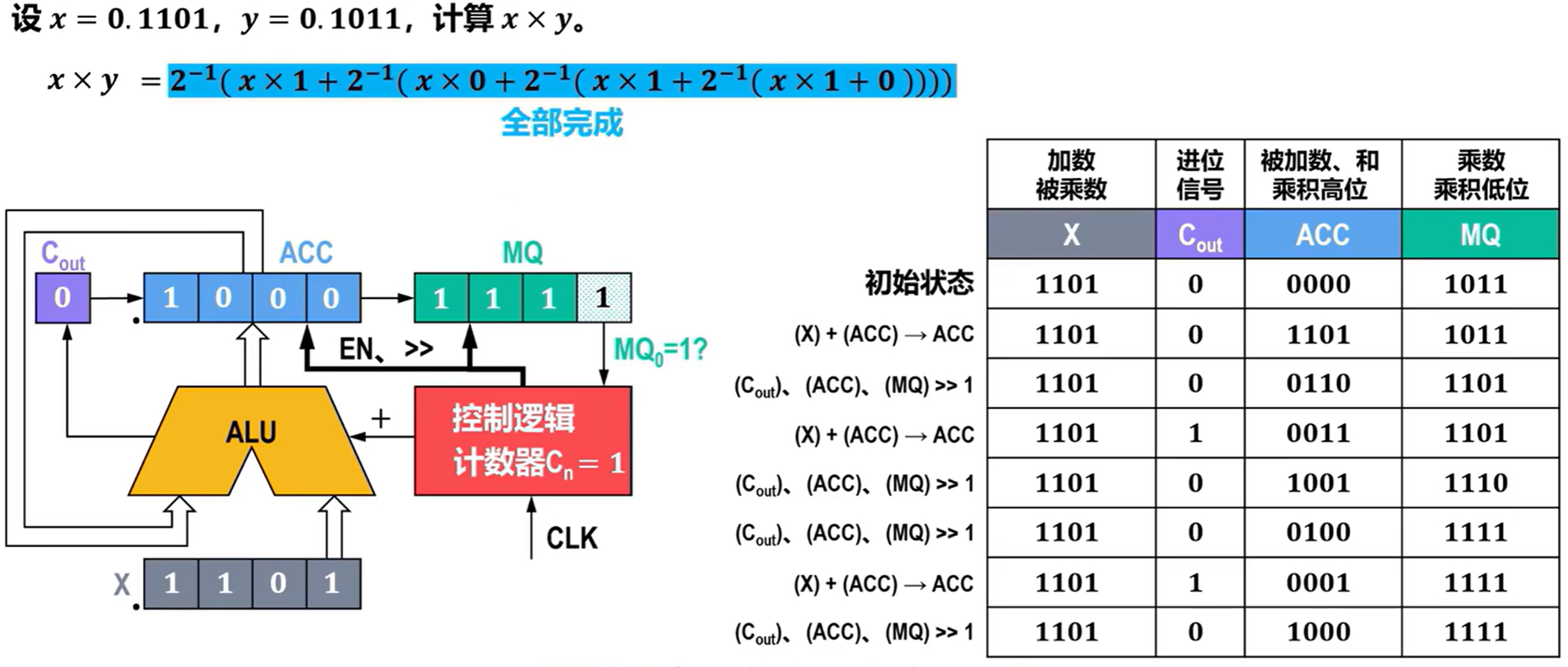

第四轮和第二轮相同，不再赘述

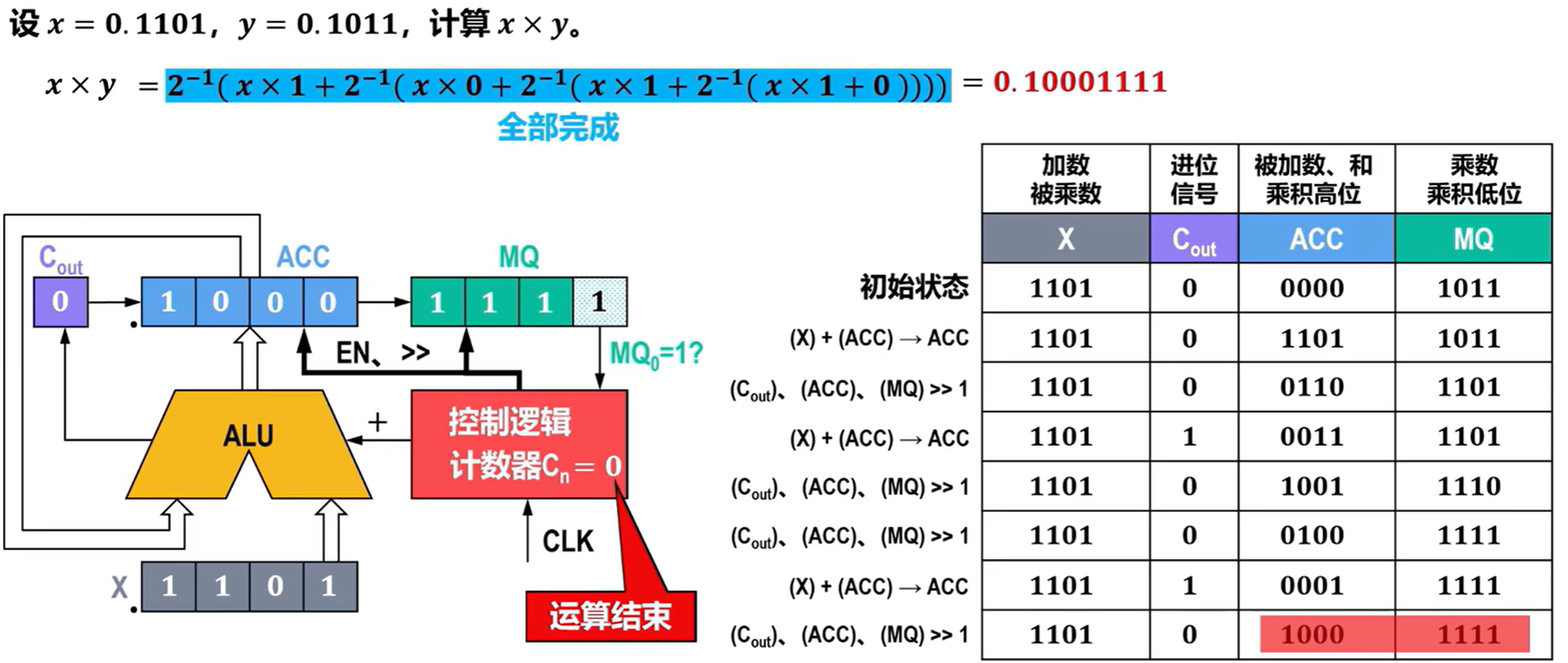

更新计数器变为0，运算结束
