记一次 .NET 某自动化智能制造软件卡死分析

ds 2025/8/20 9:07:19

一：背景

1. 讲故事

前些天有位朋友找到我，说他们工厂里面的程序不知道怎么就突然卡死了，让我帮忙看下怎么回事？dump也拿到了，对于这类程序，其实我还是非常有信心的，接下来就来分析吧。

二：卡死分析

1. 为什么会卡死

因为是窗体程序，所以我们直接看主线程，使用 ~0s;!clrstack 观察托管栈即可，输出如下：


0:000> ~0s;!clrstack
win32u!NtUserShowWindow+0x14:
00007ff8`1ac31b24 c3              ret
OS Thread Id: 0x2ac8 (0)Child SP               IP Call Site
000000b4ddbfde08 00007ff81ac31b24 System.Windows.Forms.SafeNativeMethods.ShowWindow(System.Runtime.InteropServices.HandleRef, Int32)
000000b4ddbfde08 00007fffc2f0aaf5 System.Windows.Forms.SafeNativeMethods.ShowWindow(System.Runtime.InteropServices.HandleRef, Int32)
000000b4ddbfdde0 00007fffc2f0aaf5 DomainBoundILStubClass.IL_STUB_PInvoke(System.Runtime.InteropServices.HandleRef, Int32)
000000b4ddbfde90 00007fffc2e7f395 System.Windows.Forms.Control.SetVisibleCore(Boolean)
000000b4ddbfdf60 00007fffc2e8e4d2 System.Windows.Forms.Form.SetVisibleCore(Boolean)
000000b4ddbfdfd0 00007fffc2e9801a System.Windows.Forms.Application+ThreadContext.RunMessageLoopInner(Int32, System.Windows.Forms.ApplicationContext)
000000b4ddbfe070 00007fffc2e97dd2 System.Windows.Forms.Application+ThreadContext.RunMessageLoop(Int32, System.Windows.Forms.ApplicationContext)
000000b4ddbfe0d0 00007fffc3659438 System.Windows.Forms.Form.ShowDialog(System.Windows.Forms.IWin32Window)
000000b4ddbfe1d0 00007fff67dad59f xxx.ShowConfirmDialog(System.String, xxx.InfoType)

从卦象看，应用程序通过 ShowConfirmDialog 方法来显示弹出窗，从托管栈来看没啥毛病，大家都知道托管部分最后要调用非托管代码，所以改成 k 进一步探究底层，输出如下：


0:000> k# Child-SP          RetAddr               Call Site
00 000000b4`ddbfddd8 00007fff`c2f0aaf5     win32u!NtUserShowWindow+0x14
01 000000b4`ddbfdde0 00007fff`c2e7f395     System_Windows_Forms_ni+0x33aaf5
02 000000b4`ddbfde90 00007fff`c2e8e4d2     System_Windows_Forms_ni!System.Windows.Forms.Control.SetVisibleCore+0x115
03 000000b4`ddbfdf60 00007fff`c2e9801a     System_Windows_Forms_ni!System.Windows.Forms.Form.SetVisibleCore+0xb2
04 000000b4`ddbfdfd0 00007fff`c2e97dd2     System_Windows_Forms_ni!System.Windows.Forms.Application.ThreadContext.RunMessageLoopInner+0x20a
05 000000b4`ddbfe070 00007fff`c3659438     System_Windows_Forms_ni!System.Windows.Forms.Application.ThreadContext.RunMessageLoop+0x52
06 000000b4`ddbfe0d0 00007fff`67dad59f     System_Windows_Forms_ni!System.Windows.Forms.Form.ShowDialog+0x428
07 000000b4`ddbfe1d0 00007fff`67da1f51     xxx!xxx.FuncLib.ShowConfirmDialog+0x4bf

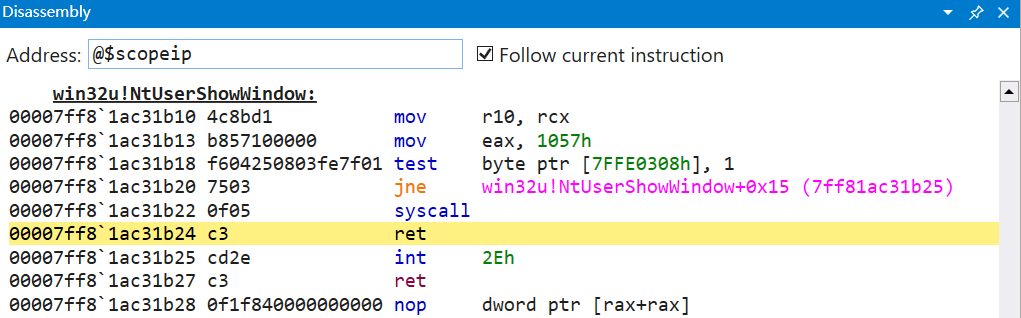

从卦中可以看到当前调用栈止步于用户态 win32u!NtUserShowWindow 函数，看样子当前执行流已经通过syscall进入内核态了，可以通过 Disassembly 窗口来验证，截图如下：

2. NtUserShowWindow 到底怎么了？

至于为什么调用栈在 NtUserShowWindow 中不返回，说实话在用户态层面真的看不出来，只能获取到当前执行流的内核态栈才知道到底发生了什么事情，那如何获取执行流的内核态栈呢？有两种办法：

抓此时操作系统的内核态dump。

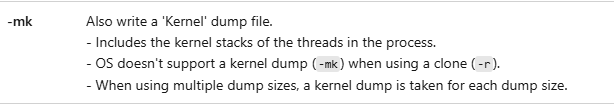

借助 procdump -mk 获取此时的线程内核态栈。

由于第一种办法比较笨重，这里就告诉朋友使用第二种方法抓取，关于procdump更多的细节，可参见：https://learn.microsoft.com/en-us/sysinternals/downloads/procdump

很快朋友就拿到了线程kernel级的调用栈文件，截图如下：

双击打开之后切到0号线程观察调用栈，输出如下：


0: kd> ~0s
0: kd> k# Child-SP          RetAddr               Call Site
00 ffff9005`b03be3b0 fffff805`06e8adbb     nt!DbgkpLkmdSnapThreadInContext+0x95
01 ffff9005`b03be8f0 fffff805`068c83bb     nt!DbgkpLkmdSnapThreadApc+0x3b
02 ffff9005`b03be920 fffff805`06841657     nt!KiDeliverApc+0x27b
03 ffff9005`b03be9e0 fffff805`0684085f     nt!KiSwapThread+0x827
04 ffff9005`b03bea90 fffff805`06840103     nt!KiCommitThreadWait+0x14f
05 ffff9005`b03beb30 fffff805`068d21bd     nt!KeWaitForSingleObject+0x233
06 ffff9005`b03bec20 fffff805`068c84d1     nt!KiSchedulerApc+0x3bd
07 ffff9005`b03bed50 fffff805`06841657     nt!KiDeliverApc+0x391
08 ffff9005`b03bee10 fffff805`0684085f     nt!KiSwapThread+0x827
09 ffff9005`b03beec0 fffff805`06840103     nt!KiCommitThreadWait+0x14f
0a ffff9005`b03bef60 fffff805`068cadbb     nt!KeWaitForSingleObject+0x233
0b ffff9005`b03bf050 ffff8de3`c59156f2     nt!KeWaitForMultipleObjects+0x45b
0c ffff9005`b03bf160 ffff8de3`c5917ea9     win32kfull!xxxRealSleepThread+0x362
0d ffff9005`b03bf280 ffff8de3`c5916b5a     win32kfull!xxxInterSendMsgEx+0xdd9
0e ffff9005`b03bf3f0 ffff8de3`c5968e33     win32kfull!xxxSendTransformableMessageTimeout+0x3ea
0f ffff9005`b03bf540 ffff8de3`c596a830     win32kfull!xxxCalcValidRects+0x3b7
10 ffff9005`b03bf6e0 ffff8de3`c596e5a3     win32kfull!xxxEndDeferWindowPosEx+0x1ac
11 ffff9005`b03bf7c0 ffff8de3`c596e3dd     win32kfull!xxxSetWindowPosAndBand+0xc3
12 ffff9005`b03bf850 ffff8de3`c5936c36     win32kfull!xxxSetWindowPos+0x79
13 ffff9005`b03bf8d0 ffff8de3`c59369ca     win32kfull!xxxShowWindowEx+0x22a
14 ffff9005`b03bf980 ffff8de3`c5d6866a     win32kfull!NtUserShowWindow+0xda
15 ffff9005`b03bf9d0 fffff805`06a11235     win32k!NtUserShowWindow+0x16
16 ffff9005`b03bfa00 00007ff8`1ac31b24     nt!KiSystemServiceCopyEnd+0x25
17 000000b4`ddbfddd8 00000000`00000000     0x00007ff8`1ac31b24

从内核态调用栈来看，有一个函数 InterSendMsgEx 特别刺眼，对，它就是翻版的 SendMessage，也就是说当前执行流在内核态中给其他窗口发消息时，对方窗口不响应导致当前线程直接卡死在内核态。。。

那到底是给哪一个窗口发消息呢？看下用户态 NtUserShowWindow 方法的 rcx 参数即可，输出如下：


0:000> r
rax=0000000000001057 rbx=0000028fe4171560 rcx=0000000000290476
rdx=0000000000000005 rsi=000000b4ddbfdee8 rdi=0000000000000005
rip=00007ff81ac31b24 rsp=000000b4ddbfddd8 rbp=000000b4ddbfde80r8=0000028fe5f26b44  r9=00007fffc4c75dd8 r10=0000000000000000
r11=0000028fe4171560 r12=0000028fe4171560 r13=0000000000000202
r14=0000028fe7879eb0 r15=0000000000000010
iopl=0         nv up ei pl zr na po nc
cs=0033  ss=002b  ds=002b  es=002b  fs=0053  gs=002b             efl=00000246
win32u!NtUserShowWindow+0x14:
00007ff8`1ac31b24 c3              ret

从卦中可以看到是因为主线程给窗口 wnd=290476 打消息导致的程序系统性卡死，这个窗体可能是本程序创建的，也有可能不是本程序创建的，接下来该如何找到 wnd=290476 窗口句柄呢？这是一个老生常谈的问题了哈，这里我就不赘述了，参见我的几篇文章即可。

Spy++ : (https://www.cnblogs.com/huangxincheng/p/17328225.html)[记一次 .NET某医疗器械清洗系统卡死分析]
harmony：(https://www.cnblogs.com/huangxincheng/p/18893322)[.NET外挂系列：7. harmony在高级调试中的一些实战案例]
MinHook : (https://www.cnblogs.com/huangxincheng/p/18921837)[MinHook 对.NET底层的 SendMessage 拦截真实案例反思
