EtherCAT转CANopen网关：破解垃圾处理场工业通信难题

垃圾处理场作为城市固废处理的核心枢纽，其自动化控制系统需要实时协调破碎机、分选机械臂、压实机、除臭装置等数十类设备。传统通信方案常面临老旧设备兼容性差、长距离传输稳定性不足等痛点，JH-ECT009疆鸿智能EtherCAT转CANopen技术的创新应用为这一场景提供了突破性解决方案。

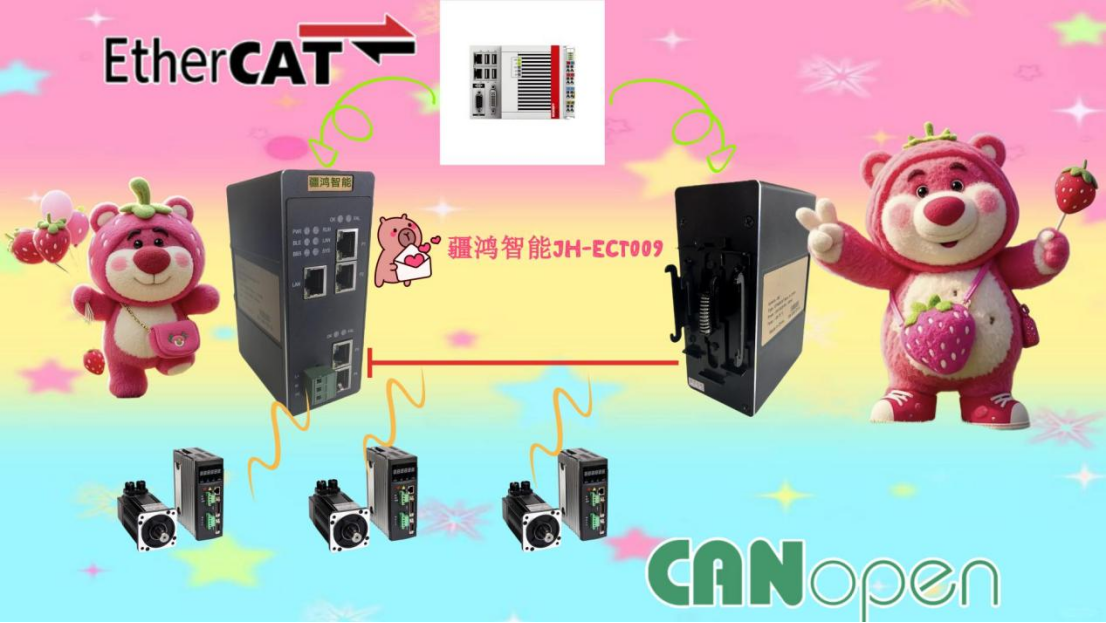

应用拓扑图

一、垃圾处理场的通信挑战

 垃圾处理现场分布着大量CANopen接口的传感设备：重量传感器实时监测垃圾投放量，红外传感器识别物料成分，温湿度传感器监控发酵仓环境。这些设备通常分布在200m×150m的作业区域内，传统RS485总线难以满足实时性要求。某垃圾焚烧厂曾因传输延迟导致分选机械臂误动作，造成每小时3吨处理量的损失。

二、协议转换的核心价值

JH-ECT009疆鸿智能EtherCAT转CANopen网关采用主从时钟同步机制，通过分布式时钟算法将CANopen设备纳入EtherCAT的实时域。实测数据显示，在传输32字节过程数据对象(PDO)时，端到端延迟可控制在150μs以内。某中转站部署该方案后，成功将200台CANopen设备接入EtherCAT主干网，布线成本降低62%。

关键技术实现：

 1. 对象字典映射引擎：建立EDS文件与EtherCAT从站信息(SII)的自动映射

 2. 异步事件处理：通过紧急报文通道传递CANopen心跳帧

 3. 拓扑自适应：支持线型/树型混合网络结构

三、典型应用场景解析

在垃圾分拣线上，视觉系统通过EtherCAT发送定位指令至CANopen步进电机，控制分拣爪在300ms内完成定位-抓取-抛投动作。某项目采用倍福CX9020控制器配合HMS Anybus网关，实现了0.1mm级定位精度。环境监测系统中，分布在厂区的50个CANopen气体传感器通过转换网关，将H2S、NH3浓度数据以1Hz频率上传至中央控制系统。

四、部署实施要点

 布线时应遵循EMC规范，CANopen分支长度不超过30m，终端电阻配置120Ω。建议采用环形拓扑提升可靠性，某填埋场项目通过双环冗余设计，使系统MTBF提升至50000小时。配置阶段需注意：设置合理的同步管理器周期(建议1ms)、优化PDO映射条目、启用网关的报文过滤功能。

随着智慧城市发展，这种协议转换技术正在向危废处理、建筑垃圾回收等领域延伸。未来结合TSN时间敏感网络，有望实现微秒级同步精度，为垃圾分类处理的智能化升级提供关键支撑。如有疑问可留言给小编，小编会尽快回复您哦。
