视频监控汇聚平台EasyCVR安防监控系统：在应用中，机房及监控系统施工如何有效实现防雷？

一、背景

随着安防监控系统在各个领域的广泛应用，其安全性问题日益凸显。雷击作为一种自然灾害，对安防监控系统造成了严重的威胁。EasyCVR视频监控管理平台作为一款高效、智能的安防监控系统，广泛应用于金融、交通、小区、公共场所等关键领域。在应用中，为了确保视频监控系统的稳定运行和数据安全，必须制定一套完善的防雷应用解决方案，有效降低雷击对系统设备的损害风险，保障监控系统的正常运行。

二、系统构成

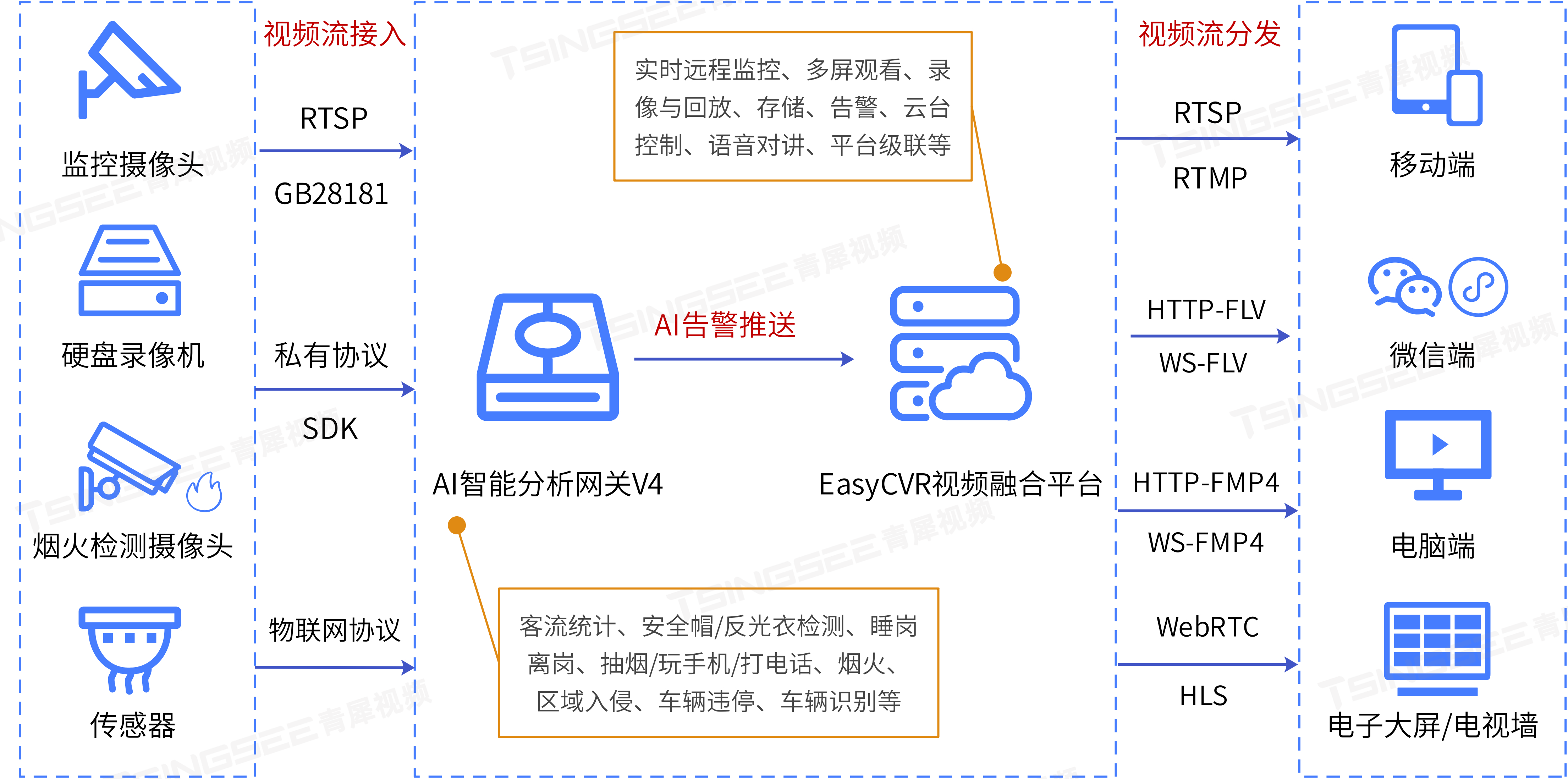

EasyCVR系统由多模块协同运作，实现高效监控管理：

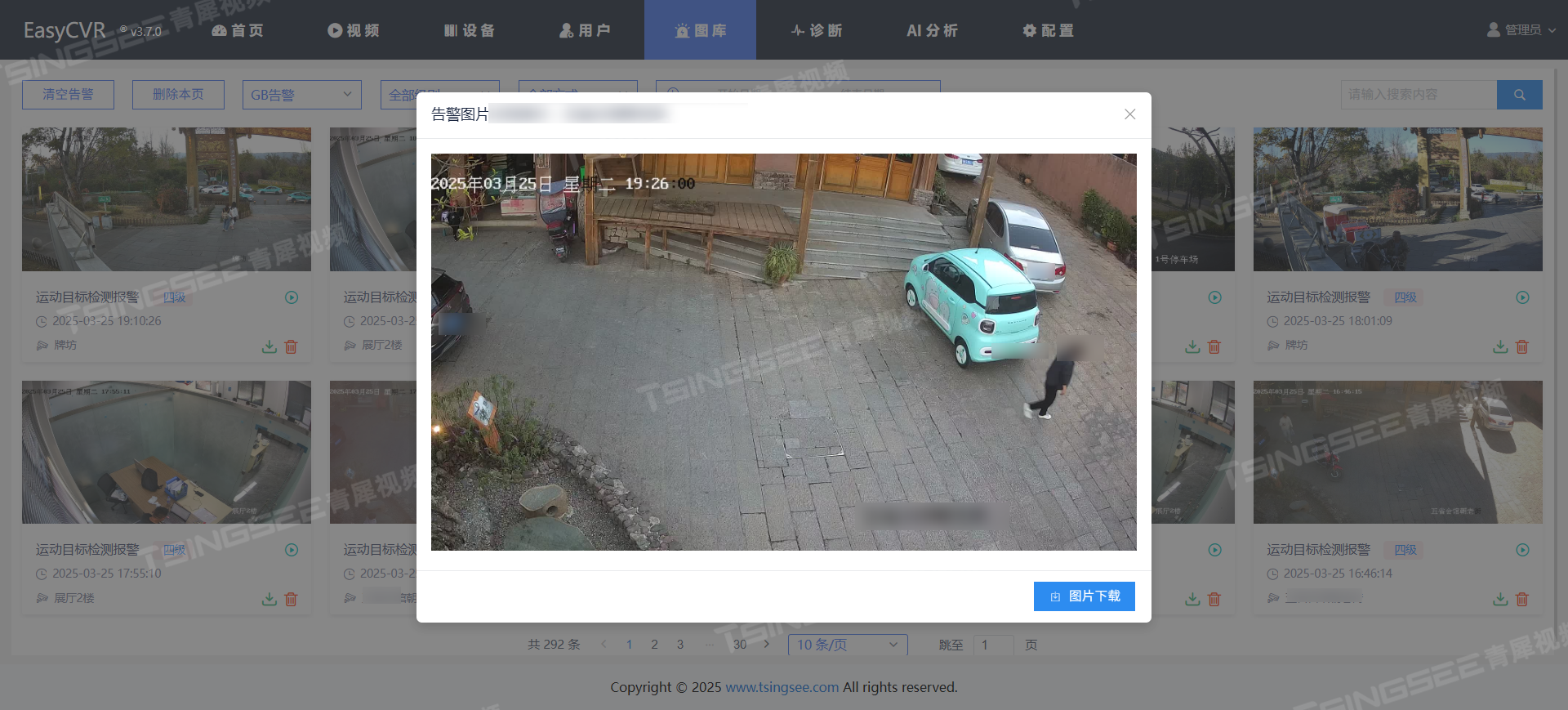

1）可视化首页：平台通过简单明了的Web可视化界面展示接入的设备及状态、服务器运行、存储、CPU使用、网络带宽等数据统计信息，并能实时调阅视频播放、查看预计消息等，方便对监管现场进行查询管控。

2）视频接入：平台支持H.264以及H.265视频流编码格式接入；不限制码流（只需要接入标准H.264以及H.265视频流即可）、支持多分辨率（支持720P/1080P/2K等）视频接入。

3）播放诊断：支持对GB28181协议接入的视频流进行播放诊断，便于工作人员排查和定位问题。

4）云台控制：前端设备具有云台功能，则可以在平台进行云台控制，支持PTZ控制镜头调焦和转向等操作。通过手动或自动操作，对前端设备的各种动作进行遥控，并可以制定各种巡航计划，实现对设备的自动控制可以查看更多监控细节。

三、防雷解决方案

1）直击雷防护​

• 前端设备：安装避雷针（按滚球法计算高度）；构建独立接地系统（电阻≤4Ω，热镀锌材料）；电源线、信号线穿金属管敷设并两端接地。​

• 传输线路：优先埋地穿管敷设，金属管两端接地；架空时远离防护装置；电缆入户前穿管埋地≥15 米，金属外皮等与防雷接地连接。​

• 终端设备：建筑安装避雷带/针；机房接地与建筑连接（电阻≤10Ω），设备等电位连接。​

2）感应雷防护​

• 电源线路：前端设备安装单相电源防雷器；机房采用三级防护（总配电房、楼层配电箱、设备电源入口分别安装一、二、三级防雷器）。​

• 信号线路：传输线路穿金属管敷设并接地，光纤金属部分入户端接地；视频、控制线两端安装专用防雷器，注意输入输出方向。​



3）接地系统设计​

• 独立接地与等电位连接：前端独立设备接地电阻≤4Ω，距终端＜20米时需等电位连接；机房接地电阻≤10Ω，设备等电位连接。​

• 接地材料与施工：选用热镀锌钢管等耐腐蚀材料；焊接遵循规范（圆钢搭接长度为直径6倍），施工后检测接地电阻。

四、总结

通过上述防雷应用解决方案，可以有效提高安防监控系统的抗雷击能力，降低雷击对系统设备的损害风险，确保监控系统的稳定运行和数据安全。在实际应用中，应严格按照设计方案施工，并建立完善的维护机制，定期检查防雷系统的运行状态，及时发现和处理潜在问题，保障系统的长期稳定运行。
